Способ передачи и приема цифровых сигналов

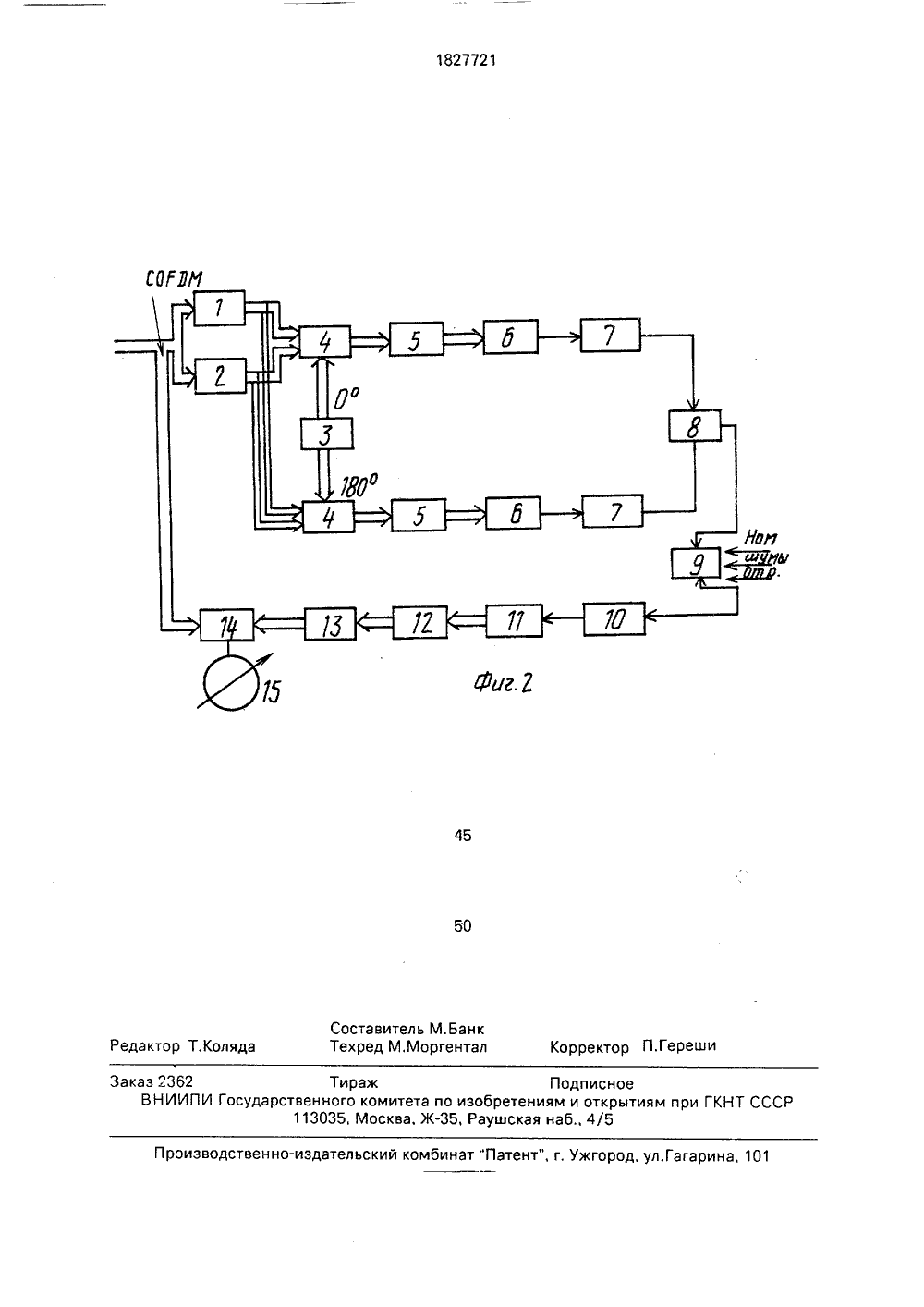

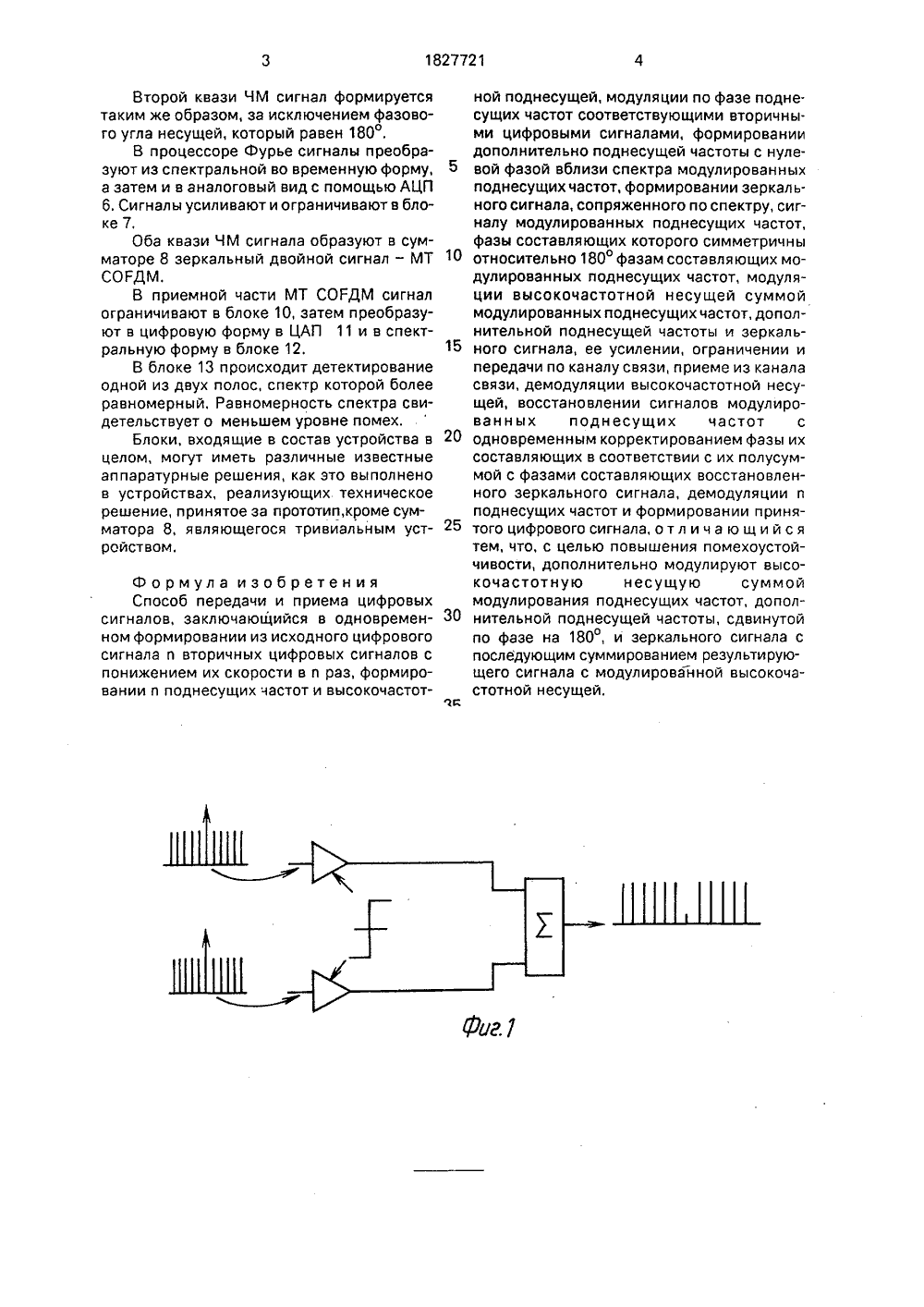

(51)5 Н 04 3 1/00 ИСАН ЗОБРЕ Е Я ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Патент Франции ЬЬ 2601210,кл, Н 04 В 7/26, 1986.(54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ЦИФРОВЫХ СИГНАЛОВ Цель изобретения - повышение помехоустойчивости.Излучаемый таким образом сигнал не имеет несущей, она скомпенсировалась при сложении сигналов и поэтому эффективность передающей части увеличивается.Помехоустойчивость при приеме повышается за счет того, что обе полосы зеркального двойного сигнала оказываются независимыми и поэтому во время приема можно производить выбор той полосы, которая в данный момент менее подвержена помехам,На фиг, 1 показано образование спектра зеркального двойного сигнала; на фиг. 2 - структурная схема устройства для реализации способа, где 1 - блоки коррекции соответственно первого и второго спектра СОРДМ, которые производят сдвиг фазы всех составляющих на +д /2, 2 - блоки формирования сопряженных спектров первому и второму спектрам СОРДМ, которые генерируют составляющие, симметричные частотам СОРДМ относительно частоты 10, 3 - блоки(57) Изобретение относится к способам передачи и приема цифровых сигналов и может быть использовано в радиосвязи, Сущность изобретения: устройство для реализации способа содержит блок коррекции спектра, блок формирования сопряженных спектров, блок генерации несущей, сумматоры, процессоры Фурье, аналого-цифровые преобразователи, усилители-ограничители, сумматор, имитатор, цифроаналоговый преобразователь, процессор Фурье, демодулятор, блок сравнения, индикатор ошибок, 2 ил. генерации несущей частоты, равной 1 о, с фазой 0 и 180;4 - сумматоры; 5 - процессоры Фурье; 6 - АЦП; 7 - усилители-ограничители; 8 - сумматор; 9 - имитатор канала, который вводит в сигнале помехи, шумы и отраженные сигналы; 10 - амплитудный ограничитель приемника; 11 - ЦАП; 12 - процессор Фурье; 13. - демодулятор; 14 - блок сравнения исходного и принятого сигнала;15 - индикатор ошибок.Устройство, с помощью которого реализуется способ, работает следующим образом.Сигнал СОРДМ поступает в блок 1, где фазы всех его составляющих ( р) сдвигаются на +к /2, то есть равны р +л/ /2. По данным СОРДМ сигнала в блоке 2 формируется симметричный ему относительно 10 сигнал, фазы составляющих которого отличаются от сигнала на выходе блока 1 и соответствуют д /2 - р , Оба полученных сигнала вместе с несущей с нулевой фазой, полученной в блоке З,складываются в блоке 4.Второй квази ЧМ сигнал формируется таким же образом, за исключением фазового угла несущей, который равен 180.В процессоре Фурье сигналы преобразуют из спектральной во временную форму, а затем и в аналоговый вид с помощью АЦП 6. Сигналы усиливают и ограничивают в блоке 7.Оба квази ЧМ сигнала образуют в сумматоре 8 зеркальный двойной сигнал - МТ СОРДМ.В приемной части МТ СОГДМ сигнал ограничивают в блоке 10, затем преобразуют в цифровую форму в ЦАП 11 и в спектральную форму в блоке 12.В блоке 13 происходит детектирование одной из двух полос, спектр которой более равномерный. Равномерность спектра свидетельствует о меньшем уровне помех.Блоки, входящие в состав устройства в целом, могут иметь различные известные аппаратурные решения, как это выполнено в устройствах, реализующих техническое решение, принятое за прототип, кроме сумматора 8, являющегося тривиальным устройством. Формула изобретения Способ передачи и приема цифровых сигналов, заключающийся в одновременном формировании из исходного цифрового сигнала и вторичных цифровых сигналов с понижением их скорости в и раз, формировании и поднесущих частот и высокочастотной поднесущей, модуляции по фазе подне.сущих частот соответствующими вторичными цифровыми сигналами, формировании дополнительно поднесущей частоты с нуле вой фазой вблизи спектра модулированныхподнесущих частот, формировании зеркал ьного сигнала, сопряженного по спектру, сигналу модулированных поднесущих частот, фазы составляющих которого симметричны "0 относительно 180 фазам составляющих модулированных поднесущих частот, модуляции высокочастотной несущей суммой модулированных поднесущих частот, дополнительной поднесущей частоты и зеркаль ного сигнала, ее усилении, ограничении ипередачи по каналу связи, приеме из канала связи, демодуляции высокочастотной несущей, восстановлении сигналов модулированных поднесущих частот с 20 одновременным корректированием фазы ихсоставляющих в соответствии с их полусуммой с фазами составляющих восстановленного зеркального сигнала, демодуляции и поднесущих частот и формировании приня того цифрового сигнала, о т л и ч а ю щ и й с ятем, что, с целью повышения помехоустойчивости, дополнительно модулируют высокочастотную несущую суммой модулирования поднесущих частот, дополЗ 0 нительной поднесущей частоты, сдвинутойпо фазе на 180, и зеркального сигнала с последующим суммированием результирующего сигнала с модулированной высокочастотнои несущеи.1827721 СОРЯМ 50 Составитель М.Банк Техред М,Моргентал Редактор Т,Коляда Корректор П.Гереши Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Заказ 2362 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раущская наб., 4/5
