Способ приема сигналов одночастотного кода, переданных вместе с речевым сигналом, и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

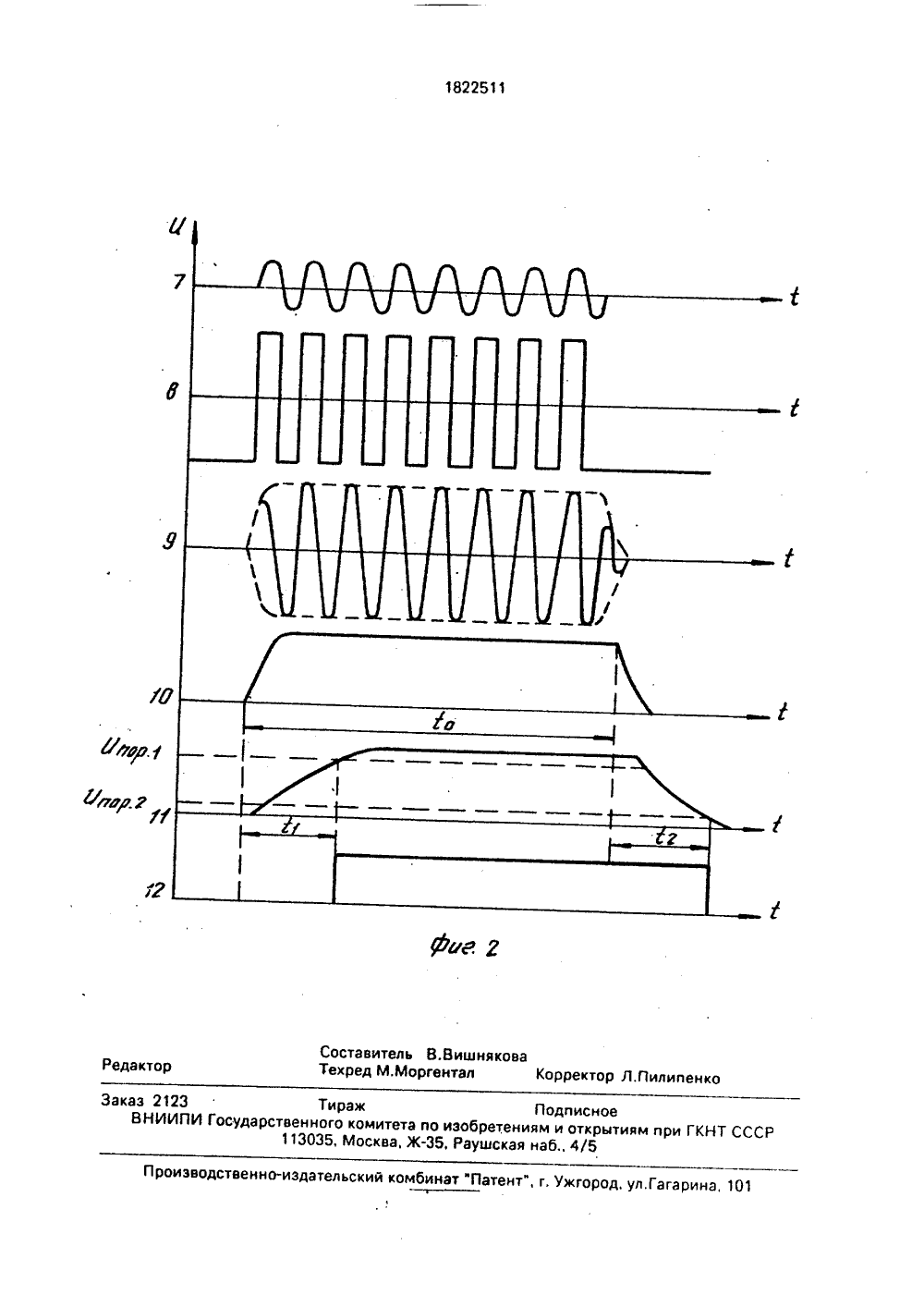

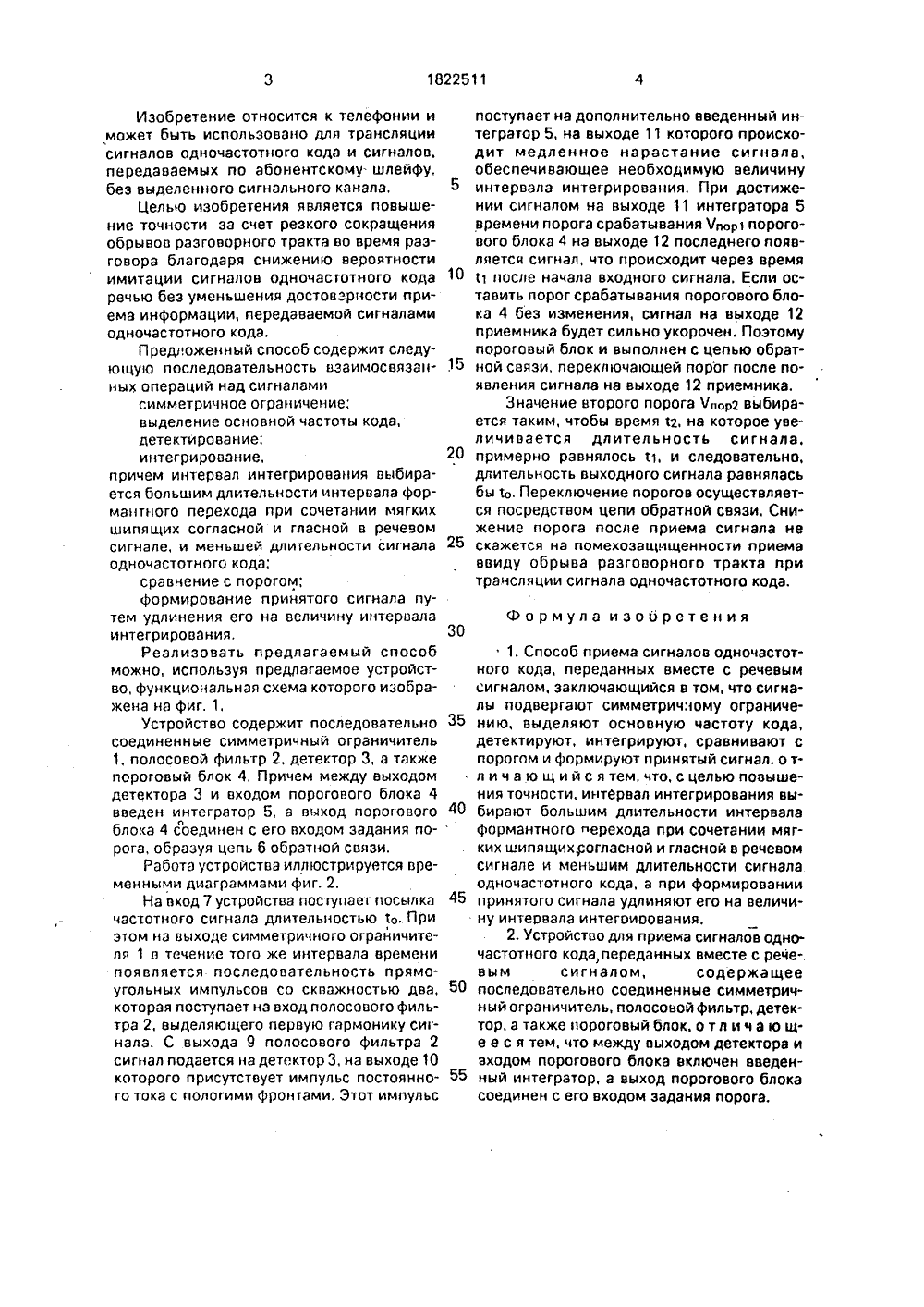

(19) 1/46 5)5 1 "СИЯ НИЕ ИЗОБРЕТЕНИ П ПАТЕН исс(54) СПОСОБ П ЧАСТОТНОГО СТЕ С РЕЧ УСТРОЙСТВО НИЯ ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(71) Ленинградский отраслевой научноледовательский институт связи (72) Б. ф, Журавский, В. П, Неукисов, Л. Г. Слуцкий и Ю. С. Тетьянин (73) Ленинградский отраслевой научно-исследовательский институт связи (56) Приемник аппаратуры абонентских трансляторов. Схемы принципиальные электрические Х 72.117.034, Х 72.117.035 ЭЗ, ( 1979. ИЕМА СИГНАЛОВ ОДНООДА, ПЕРЕДАННЫХ ВМЕВЫМ СИГНАЛОМ, И ДЛЯ ЕГО ОСУЩЕСТВЛЕ(57) Использование: в телефонии для трансляции сигналов одночастотного кода и сигналов, передаваемых по абонентскому шлейфу, беэ выделенного сигнального канала. Сущность изобретения: способ заключается в сокращении обрывов разговорного тракта во время разговора благодаря снижению вероятности имитации линейных сигналов. Устройство содержит симметричный ограничитель 1, полосовой фильтр 2, детектор 3, пороговый блок 4, интегратор 5. цепь обратной связи 6. Устройство обеспечивает повышение точности эа счет резкого сокращения обрывов разговорного тракта во время разговора благодаря снижению вероятности имитации сигналов одночастотногс кода речью без уменьшения достоверности приема информации, предлагаемой сигналами одночастотного кода. 2 с, и. ф-лы, 2 ил,Изобретение относится к телефонии и может быть использовано для трансляции сигналов одночастотного кода и сигналов, передаваемых по абонентскому. шлейфу, беэ выделенного сигнального канала.Целью изобретения является повышение точности за счет резкого сокращения обрывов разговорного тракта во время разговора благодаря снижению вероятности имитации сигналов одночастотного кода речью беэ уменьшения достовэрности приема информации, передаваемой сигналами одночастотного кода,Предложенный способ содержит следующую последовательность взаимосвязанных операций над сигналамисимметричное ограничение;выделение основной частоты кода, детектирование;интегрирование.причем интервал интегрирования выбирается большим длительности интервала форматного перехода при сочетании мягких шипящих согласной и гласной в речевом сигнале, и меньшей длительности сигнала Одночдстотного кода;сравнение с порогом;формирование принятого сигнала путем удлинения его на величину интервала интегрирования.Реализовать предлагаемый способ можно, используя предлагаемое устройство, функциональная схема которого изображена на фиг. 1,Устройство содержит последовательно соединенные симметричный ограничитель 1, паласовой фильтр 2. детектор 3, а также пороговый блок 4, Причем между выходом детектора 3 и входом порогового блока 4 введен интегратор 5, а выход порогового блока 4 соединен с его входом задания порога, образуя цепь б обратной связи.Работа устройства иллюстрируется временными диаграммами фиг. 2.На вход 7 устройства поступает посылка частотного сигнала длительностью то. При этом на выходе симметричного ограничителя 1 в течение того же интервала времени появляется последовательность прямоугольных импульсов со скважностью два, которая поступает на вход полосового фильтра 2, выделяющего первую гармонику сигнала. С выхода 9 полосового фильтра 2 сигнал подается на детектор 3, на выходе 10 которого присутствует импульс постоянного тока с пологими фронтами. Этот импульс30 1. Способ приема сигналов одночастотного кода, переданных вместе с речевым сигналом, заключающийся в том, что сигналы подвергают симметричому ограниче нию, выделяют основную частоту кода,детектируют, интегрируют, сравнивают с порогом и формируют принятый сигнал, о тл и ч а ю щ и й с я тем, что, с целью повышения точности, интервал интегрирования вы бирают большим длительности интервалаформантного перехода при сочетании мягких шипящихсогласной и гласной в речевом сигнале и меньшим длительности сигнала одночастотного кода, а при формировании 45 принятого сигнала удлиняют его на величину интервала интегоиоования.2. Устройство для приема сигналов одночастотного кода, переданных вместе с рече-.вым сигналом, содержащее 50 последовательно соединенные симметричный ограничитель, полосовой фильтр, детектор, а также пороговый блок, о т л и ч а ю ще е с я тем, что между выходом детектора и входом порогового блока включен введен ный интегратор, а выход порогового блокасоединен с его входом задания порога. 5 10 20 25 поступает на дополнительно введенный интегратор 5, на выходе 11 которого происходит медленное нарастание сигнала, обеспечивающее необходимую величину интервала интегрирования. При достижении сигналом на выходе 11 интегратора 5 времени порога срабатывания Чпор 1 порогового блока 4 на выходе 12 последнего появляется сигнал, что происходит через время 11 после начала входного сигнала. Если оставить порог срабатывания порогового блока 4 беэ изменения, сигнал на выходе 12 приемника будет сильно укорочен. Поэтому пороговый блок и выполнен с цепью обратной связи, переключающей порог после появления сигнала на выходе 12 приемника,Значение второго порога Чпор 2 выбирается таким, чтобы время 12, на которое увеличивается длительность сигнала. примерно равнялось ц, и следовательно, длительность выходного сигнала равнялась бы ь Переключение порогов осуществляется посредством цепи обратной связи. Снижение порога после приема сигнала не скажется на помехозащищенности приема ввиду обрыва разговорного тракта при трансляции сигнала одночастотного кода. Ф о р мул а изобретен и я1822511 Фиг 2 Составитель В.Вишнякова ехред М.Моргентал Корректор Л.Пилипенко дакт роизеодстеенно издательскии комбинат "Патент", г, Ужгород, ул Гагарина, 1 Заказ 2123 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4241387, 04.05.1987
ЛЕНИНГРАДСКИЙ ОТРАСЛЕВОЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СВЯЗИ
ЖУРАВСКИЙ БОРИС ФЕОПЕМПТОВИЧ, НЕУКИСОВ ВЛАДИМИР ПАВЛОВИЧ, СЛУЦКИЙ ЛЕВ ГЕРШЕНОВИЧ, ТАТЬЯНИН ЮРИЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: H04Q 1/46
Метки: вместе, кода, одночастотного, переданных, приема, речевым, сигналов, сигналом
Опубликовано: 15.06.1993
