Способ перемещения носителя информации и устройство для его осуществления

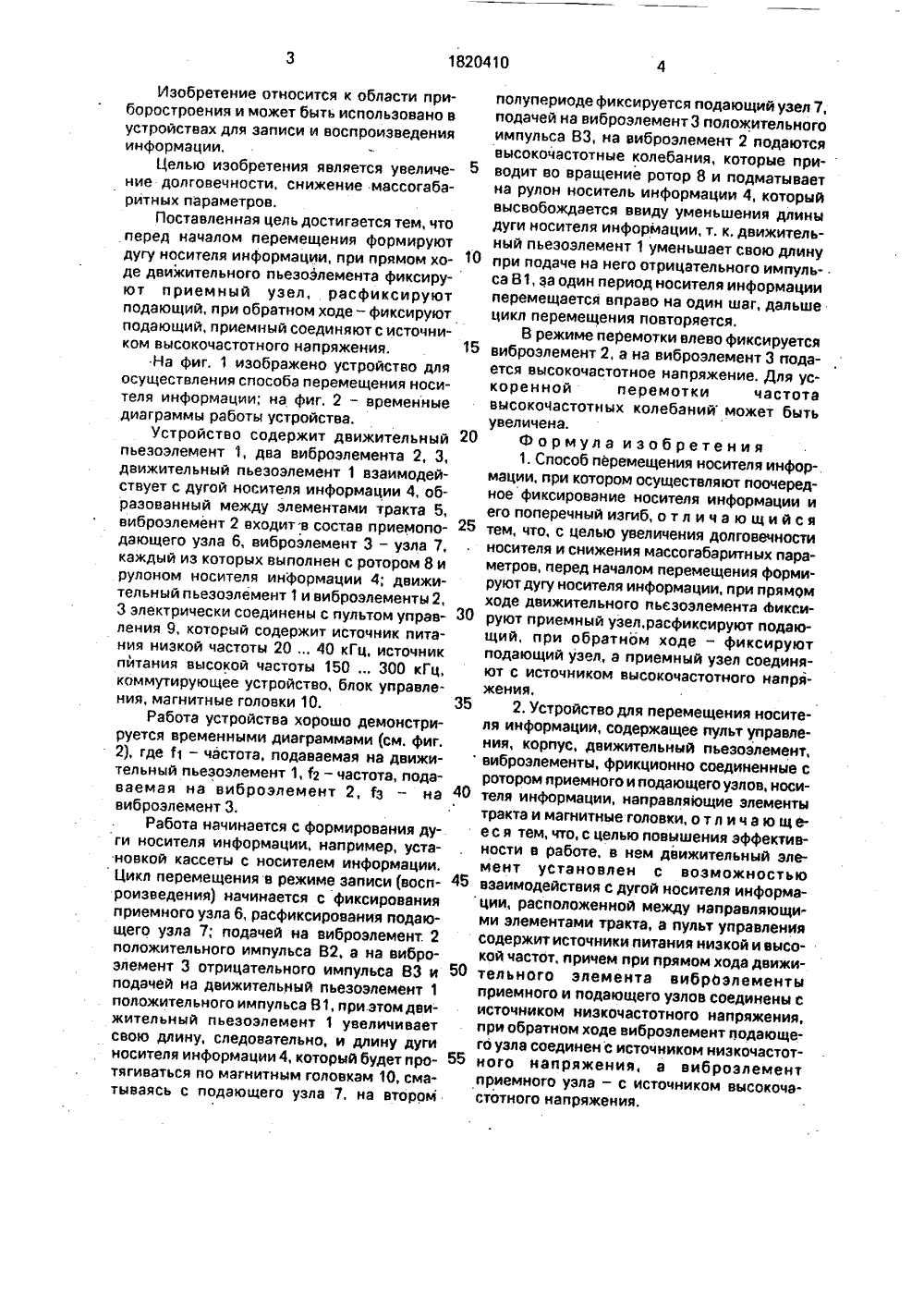

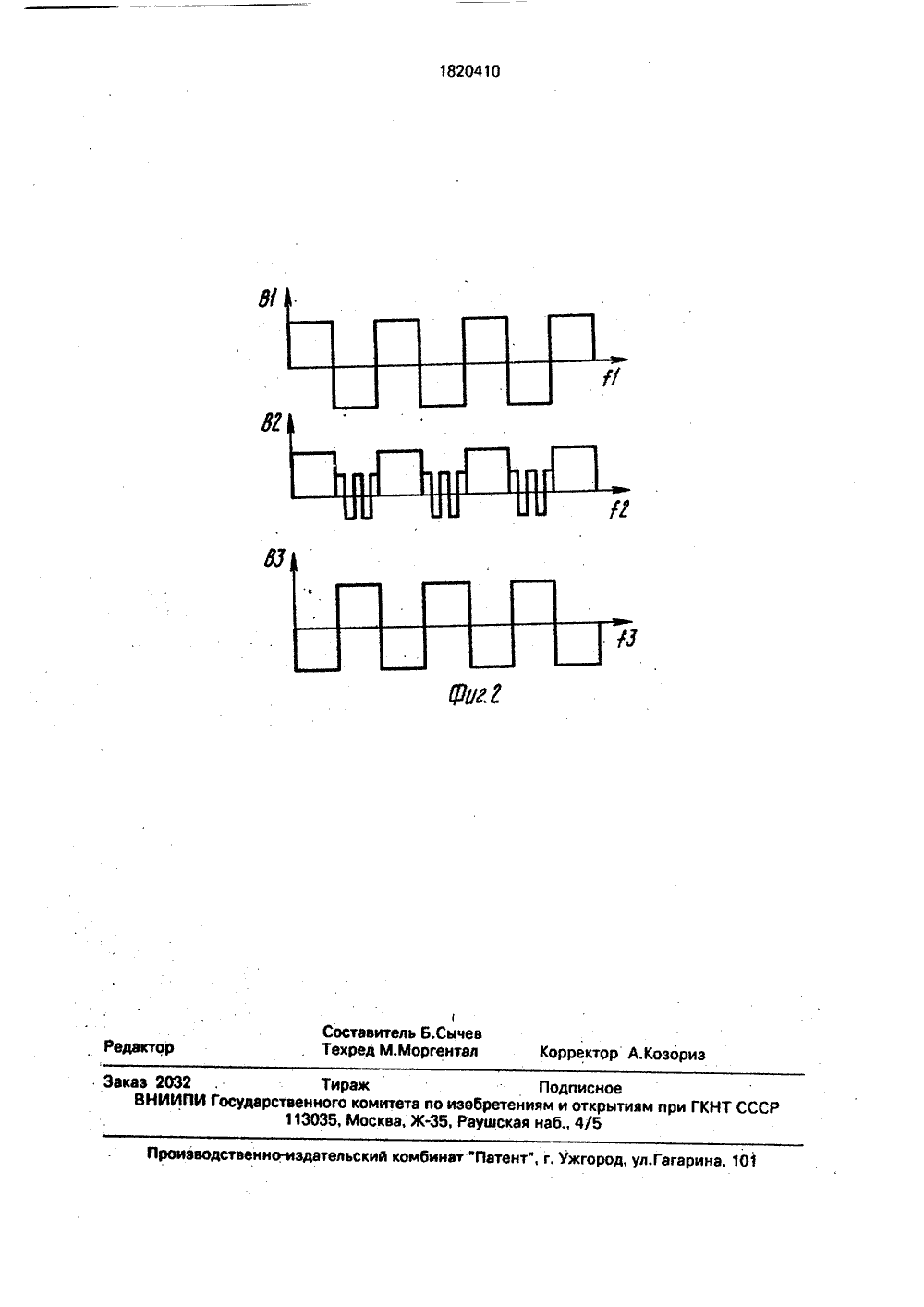

(51)5 6 11 В 15/40 ГОСУДАРСТВЕН ЮЕ ПАТЕНТНОЕВЕДОМСТВО СССР1 ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР ЬЬ 711626, кл. 6 11 В 15/40, 1977.Авторское свидетельство СССР М 726577, кл, 6 11 В 15(1 Р, 1978.(54) СПОСОБ ПЕРЕМЕЩЕНИЯ НОСИТЕЛЯ ИНФОРМАЦИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к области приборостроения и может быть использовано в малогабаритных магйитофонах. Сущность изобретения: способ перемещения носителя информации и устройство для его осуществления включает формирование между элементами тракта 5 дуги из носителя информации 4 путем перемещения движительным пьезоэлементом 1 носителя информации 4, фиксирование носителя информации 4 виброэлементами 2,3 происходит при подаче на них низкочастотного напряжения от источника, расположенного в пульте управления 9, причем при прямом ходе движительного пьезоэлемента 1 фиксируется приемный узел 6, расфиксируется подающий узел 7, при этом носитель информации 4 протягивается вдоль магнитных головок 10 и сматывается с узла 7, при обратном ходе движительного пьезоэлемента 1 фиксируется подающий узел 7, а виброзлемент 2 соединяют с источником высокочастотного напряжения, при этом виброэлемент 2 фрикционно соединенный с ротором 8 приемного узла 6, подматывает на рулон носитель информации 4, За один период носитель информации перемещается впр во на один шаг, дальше цикл перемещен повторяется. 2 ил.Изобретение относится к области приборостроения и может быть использовано в устройствах для записи и воспроизведения информации,Целью изобретения является увеличение долговечности, снижение массогабаритных параметров.Поставленная цель достигается тем, что перед началом перемещения формируют дугу носителя информации, при прямом ходе движительного пьезоэлемента фиксируют приемный узел, . расфиксируют подающий, при обратном ходе - фиксируют подающий, приемный соединяют с источником высокочастотного напряжения,На фиг, 1 изображено устройство для осуществления способа перемещения носителя информации; на фиг. 2 - временные диаграммы работы устройства,Устройство содержит движительный пьезоэлемент 1, два виброэлемента 2, 3, движительный пьезоэлемент 1 взаимодействует с дугой носителя информации 4, образованный между элементами тракта 5, виброзлемент 2 входит в состав приемоподающего узла 6, виброэлемент 3 - узла 7, каждый из которых выполнен с ротором 8 и рулоном носителя информации 4; движительный пьезоэлемент 1 и виброэлементы 2, 3 электрически соединены с пультом управления 9, который содержит источник питания низкой частоты 2040 кГц, источник питания высокой частоты 150300 кГц, коммутирующее устройство, блок управления, магнитные головки 10.Работа устройства хорошо демонстрируется временными диаграммами (см. фиг.2), где 11 - частота, подаваемая на движительный пьезоэлемент 1, 1 й - частота, подаваемая на виброэлемент 2, з - на виброэлемент 3.Работа начинается с формирования дуги носителя информации, например, установкой кассеты с носителем информации, Цикл перемещения в режиме записи воспроизведения) начинается с фиксирования приемного узла 6, расфиксирования подающего узла 7; подачей на виброэлемент. 2 положительного импульса В 2, а на виброэлемент 3 отрицательного импульса ВЗ и подачей на движительный пьезоэлемент 1 положительного импульса В 1, при.этом движительный пьезоэлемент 1 увеличивает свою длину, следовательно, и длину дуги носителя информации 4, который будет протягиваться по магнитным головкам 10, сматываясь с подающего узла 7, на втором полупериоде фиксируется подающий узел 7,подачей на виброэлемент 3 положительногоимпульса ВЗ, на виброэлемент 2 подаютсявысокочастотные колебания, которые при 5 водит во вращение ротор 8 и подматываетна рулон носитель информации 4, которыйвысвобождается ввиду уменьшения длиныдуги носителя информации, т. к. движительный пьезоэлемент 1 уменьшает свою длину10 при подаче на него отрицательного импуль-.са В 1, за один период носителя информацииперемещается вправо на один шаг, дальшецикл перемещения повторяется.В режиме перемотки влево фиксируется15 виброэлемент 2, а на виброэлемент 3 подается высокочастотное напряжение, Для ускоренной перемотки частотавысокочастотных колебаний может бытьувеличена.20 Формула изобретения1. Способ перемещения носителя инфор-.мации, при котором осуществляют поочередное фиксирование носителя информации иего поперечный изгиб, о тл и ч а ю щи й с я25 тем, что, с целью увеличения долговечностиносителя и снижения массогабаритных параметров, перед началом перемещения формируют дугу носителя информации, при прямомходе движительного пьезоэлемента Ьикси 30 руют приемный узел,расфиксируют подающий, при обратном ходе - фиксируютподающий узел, а приемный узел соединяют с источником высокочастотного напряжения.35 2. Устройство для перемещения носителя информации, содержащее пульт управления, корпус, движительный пьезоэлемент,виброэлементы, фрикционно соединенные сротором приемного и подающего узлов, носи 40 теля информации, направляющие элементытракта и магнитные головки, о т л и ч а ю щ еес я тем, что,с целью повышения эффективности в работе, в нем движительный элемент установлен с возможностью45 взаимодействия с дугой носителя информации, расположенной между направляющими элементами тракта, а пульт управлениясодержит источники питания низкой и высокой частот, причем при прямом хода движи 50 тельного элемента виброэлементыприемного и подающего узлов соединены систочником низкочастотного напряжения,при обратном ходе виброэлемент подающего узла соединен с источником низкочастот 55 ного напряжения, а виброэлементприемного узла - с источником высокочастотного напряжения,1820410 цг 8 Составитель Б.СычевТехред М,Моргентал . Корректор А,Козориз Редактор Заказ 2032 ВНИИПИ Государс ям при ГКНТ ССС Тираж Подписноетвенного комитета по изобретениям и открыти 113035, Москва, Ж, Рауаская наб 4/5 Производственно-издательский комбинат "Патент" г. Уж оро, .Г
