Установка для осуществления адсорбционных процессов

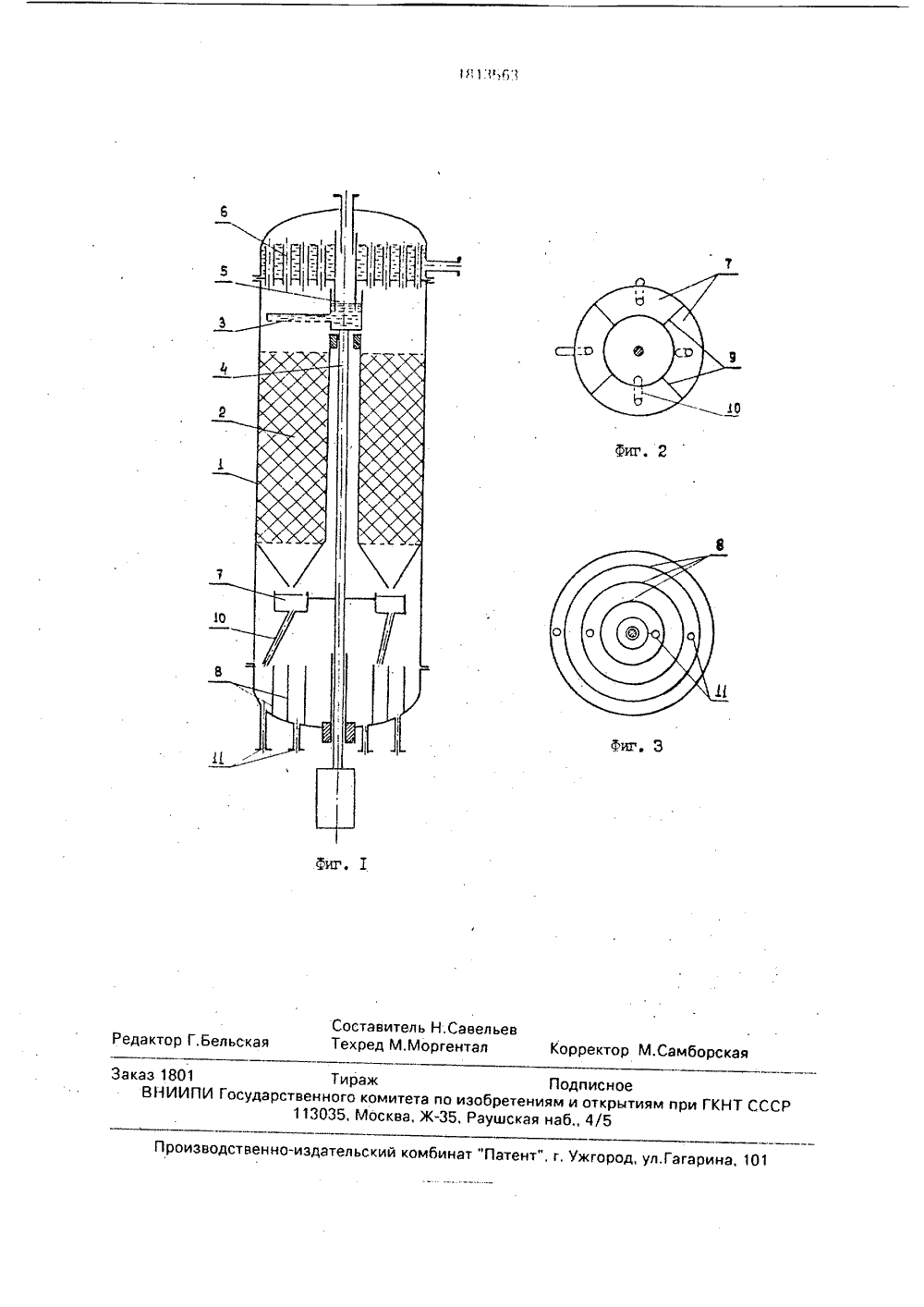

%(% и ЕТЕ У тановках для сорбцидких смесей в химичеи других отраслях Сущность изобретеое устройство выполного оросителя, у привода, и неподразгрузочное устройвленными на днище кими перегородками, и выходными патрубое обье ианалы. Кольцевои иальными переговными патрубками лы, образованные жены выходными следующим обранижение баритов ОСУДАРСТВЕННОЕ ПАТЕНТЕДОМСТВО СССРОСПАТЕНТ СССР) ПИСАНИЕ ИЗОАВТОРСКОМУ СВИДЕТЕЛ(54) УСТАНОВКА ДЛЯ ОСУЩЕСТВЛЕНИАДСОРБЦИОННЫХ ПРОЦЕССОВ Изобретение иществления адсорбных процессови отехнологии.Целью изобретения является с энергозатрат за счет снижения га движущихся элементов.На фиг, 1 представлена предлагаемая установка,продольное сечение; на фиг, 2 - подвижная часть разгрузочного устройства; на фиг. 3 - его неподвижная часть.Установка для осуществления адсорбционных процессов включает корпус 1, заполненный сорбентом 2, распределительное устройство, выполненное в виде секторного оросителя 3, установленного на валу 4 привода, соединенном через гидрозатвор с неподвижным патрубком 5, и неподвижного коллектора 6, закрепленного на корпусе 1. Установка также включает разгрузочное устройство, состоящее из кольцевого сборника 7, установленного на валу 4, и концентрических перегородок 8, закрепленных на днище кор(57) Применение; в ус онного разделения жи ской, биохимической народного хозяйства. ния: распределительн нено из сектор закрепленного на вал вижного коллектора, а ство снабжено устано корпуса концентричес образующими каналы, ками,3 ил,пуса 1 и образующих сборник 7 выполнен с ра родками 9 и снабжен сли 10. Концентрические кан перегородками 8, снаб патрубками 11,Установка работаетзом.Секторному оросителю 3 и кольцевому сборнику 7 сообщают вращение от вертикального вала 4 привода. В секторный ороситель 3 через неподвижный патрубок 5 подают разделяемую смесь, которая поступает в колонну с сорбентом 2, орошая последовательно сектора колонны. Через неподвижный коллектор 6 на сорбент подают растворитель, который транспортирует и"ходную смесь через слой сорбента, Компоненты смеси подвергаются многократным процессам адсорбции-десорбции. В результате из-за различной адсорбируемости компонентов происходит разделение смеси на отдельные фракции, которые последовательно выходят из нижней частислоя сорбента и попадают через кольцевой сборник 7, сливной патрубок 10 в концентрические каналы неподвижной части разгрузочного устройства, а затем через выходные патрубки 11 выводятся из установки,Такой процесс осуществляется во всех секциях колонны, но со сдвигом во времени, Число оборотов подвижных частей распределительного и разгрузочного устройств выбирают таким, чтобы период одного оборота равнялся или чуть превышал длительность процесса выхода иэ нижней части сорбента в данной конкретной точке всех фракций. Это время зависит от многих параметров и может составить от нескольких минут до нескольких часов,В предлагаемой установке на нестационарный процесс разделения смеси на отдельные фракции влюбой секции колонны накладывается непрерывный процесс перемещения по кругу зоны ввода исходной смеси на разделение, В результате в слое сорбента формируются винтовые поверхности, пересечение которых с горизонтальными секущими плоскостями дает геометрическое место точек с максимумами концентраций отдельных компонентов. Вращающийся секционированныйсборник и разгрузочное устройство абеспе.чивают непрерывный вывод получаемых фракций через индивидуальные выходные 5 патрубки,Формула изобретенияУстановка для осуществления адсорб 10 ционных процессов, включающая корпус,заполненный сорбентом, привод, распределительное устройство и разгрузочное устройствр .в виде кольцевого сборника срадиальными перегородками и сливными15 патрубками, о т л и ч а ю щ а я с я тем, что,с целью снижения энергозатрат за счетуменьшения габаритов движущихся элементов, распределительное устройство выполнено из секторного оросителя,20 закрепленного на валу привода, и размещенного над оросителем и закрепленногона корпусе коллектора, а разгрузочное устройство снабжено установленными на днище корпуса концентрическими25 перегородками, образующими каналы, и выходными патрубками, при этом кольцевойсборник закреплен на валу привода, а нижние концы сливных патрубков расположенынад каналами,30. 2 Фиг Составитель Н.Савельевдактор Г,Бельская Техред М.Моргентал Корректор М.Самборская Заказ 1801 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 оизводственно-издательский комбинат "Патен од, ул.Гагарина, 101
