Станок для закругления торцов зубьев зубчатых колес
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

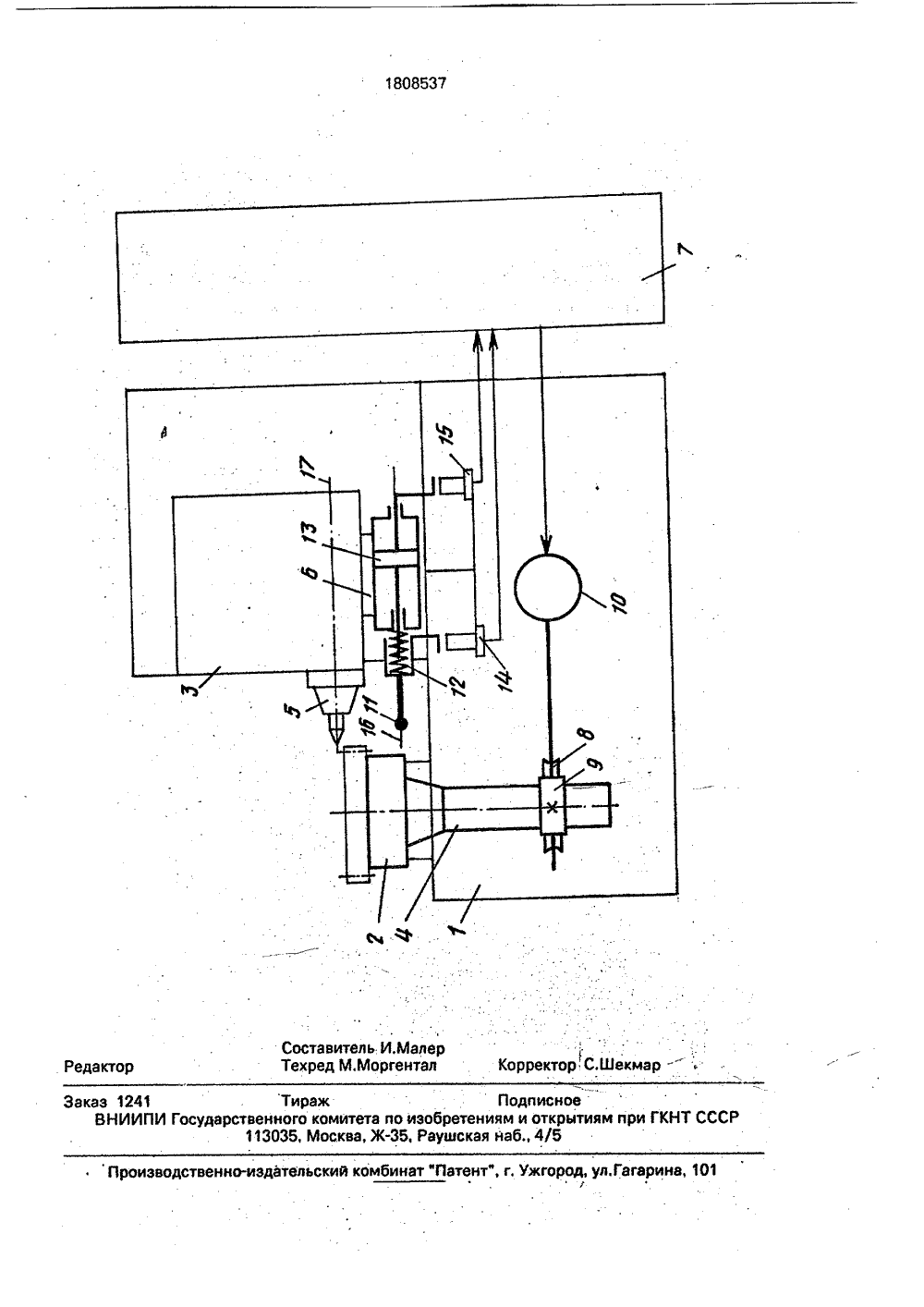

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 8537 9) и 1) 5 В 23 Г 19/10 ОСУДАРСТВЕННОЕ ПАТЕНТН8 ЕДОМСТВО СССРГОСПАТЕНТ СССР) РЕ ОПИСА ЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТ л. Ь 14специальное конструкторбрабатывающих и заточны М.и,нанос, И.И,Мал о по эксплуатации, полуавтояющий с ЧПУ, мод. 5 Е 58064, нковский станкозавод им,(54) СТАНОК ДЛЯ ЗАКРУГЛЕНИЯ ТОРЦОВЗУБЬЕВ ЗУБЧАТЫХ КОЛЕС Изобре нию и может быть использовано в гибком автоматизированном производстве,Целью изобретения является упрощение процесса переналадки при обработке различных типоразсокращения элемеоборудования,На чертеже изображен станок для закрепления торцов зубьев зубчатых колес вплоскости, проходящей через оси шпинделяизделия и инструментального шпинделя.Станок для закругления торцов зубьевзубчатых колес, на станине 1 которого размещен шпиндель изделия 2 со средствамизакрепления обрабатываемого изделия исуппорт 3.Суппорт 3 имеет возможность движения вдоль оси 4 шпинделя изделия 2, Шпиндель изделия 2 и инструментальныйшпиндель 5, установленный на суппорте 3,смонтированы с возможностью .вращения(71) Витебскоеское бюро эубоостанков(56) Руководствмат зубоэакруглКорсунь-ШевчеБ.Хмельницкого тносится к станкострое(57) Использование; станкостроение, в гибком а втоматиэи рован нам и ро из водстве. Сущность изобретения заключается в том, что в станке для закрепления торцов зубьев оси фиксатора и инструментального шпинделя проходят через середину впадины зуба независимо от изменения типоразмера изделия, Механизм ориентации содержит датчики контроля, один из которых предназначен для получения информации о первоначальном положении фиксатора после срабатывания средств закрепления изделия, а второй датчик - о достижении фиксатором заданного положения,т,е. попадания фиксатора во впадину срабатываемого зуба, 1 ил. Станок содержит механизм ориентации 6 и средства ЧПУ, обеспечивающие управление согласованными перемещениями рабочих органов, Шпиндель изделия 2 связан с устройством управления 7 через червячную передачу 8, 9 и электродвигатель 10. Механизм ориентации 6 содержит фиксатор 11, взаимодействующий с пружиной 12, гидроцилиндр 13, осуществляющий подвод фиксатора 11 к обрабатываемому изделию и связанные с устройством управления 7 датчики контроля 14, 15, один из которых, датчик контроля 15, предназначен для получения информации о первоначальном положении фиксатора 11 после срабатывания средств закрепления изделия и окончания подвода фиксатора 11 гидроцилиндром 13 к обрабатываемому изделию, а второй датчик, датчик контроля 14, - о достижении фиксатороМ 11 заданного положения - попадания фиксатора 11 во впадину зуба обрабатываемого изделия, Механизмориентации 6 установлен на суппорте 3 под инструментальным шпинделем 5, при этом ось 16 фиксатора 11 механизма ориентации 6 расположена в одной плоскости с осями 4, 17 шпинделя изделия 2 и инструментального шпинделя 5.При ориентации обрабатываемого изделия станок работает следующим образом.Обрабатываемое иэделие устанавливают на шпиндель изделия 2 и закрепляют средствами закрепления обрабатываемого изделия..После срабатывания средств закрепления обрабатываемого изделия фиксатор 11 с помощью гидроцилиндра 13 подводят до контакта с зубчатым венцом обрабатываемого изделия, Сигнал об окончании подвода фиксатора 11 поступает от датчика контроля 15 на устройство управления 7. После поступления сигнала от датчика контроля 15 устройство управления 7 дает команду на включение вращения электродвигателя 10, который сообщает вращение шпинделю иэделия 2 через червячную передачу 9, 8. При вращении шпинделя изделия 2 подпружиненный фиксатор 11 взаимодействует с зубчатым венцом обрабатываемого изделия, В случае попадания фиксатора 11 под действием пружины 12 во впадину зуба на зубчатом венце обрабатываемого изделия датчик контроля 14 дает сигнал управляющему устройству 7. После поступления сигнала от датчика контроля 14 управляющее устройство 7 дает команду на выключение вращения электродвигателя 10. Электродвигатель 10 останавливает вращение шпинделя изделия 2. После остановки вращения шпинделя изделия 2 гидроцилиндр 13 отводит фиксатор 11 от обрабатываемого изделия, Ориентация закончена. Суппорт 3, перемещаясь 5 вниз, подводит инструментальный шпиндель 5 с инструментом к изделию, инструмент попадает во впадину зуба, и обработка начинается,10 Формула изобретенияСтанок для закругления торцов зубьевзубчатых колес, на станине которого размещены шпиндель изделия со средствами закрепления обрабатываемого изделия и15 суппорт, несущий инструментальный шпиндель, станок содержит механизм ориентации с фиксатором и средства ЧПУ,обеспечивающие управление согласованвыми перемещениями рабочих органов, о т 20 л и ч а ю щ и й с я. тем, что, с целью упрощения процесса переналадки при обработкеразличных типоразмеров изделий за счет сокращения элементов вспомогательного оборудования, механизм ориентации содержит25 гидроцилиндр и датчики контроля, один изкоторых предназначен для получения информации о первоначальном положениификсатора после срабатывания средств закрепления изделия, а другой датчик пред 30 назначен для получения информации одостижении фиксатором заданного положения, при этом механизм ориентации установлен на суппорте под инструментальнымшпинделем, а ось фиксатора расположена в35 одной плоскости с осями шпинделя изделияи инструментального шпинделя,Гагарина, 101 аказ 1241 Тираж ВНИИПИ Государственного комит 113035, МоскваПодписноепо изобретениям и открытиям при ГКН
СмотретьЗаявка
4857607, 07.08.1990
ВИТЕБСКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ЗУБООБРАБАТЫВАЮЩИХ, ШЛИФОВАЛЬНЫХ И ЗАТОЧНЫХ СТАНКОВ
СТАРЦЕВ НИКОЛАЙ КОНСТАНТИНОВИЧ, НАНОС МИХАИЛ ИСАКОВИЧ, МАЛЕР ИГОРЬ ИЗРАИЛЕВИЧ, ОЗЕРОВ ВАЛЕРИЙ ВИКТОРОВИЧ
МПК / Метки
МПК: B23F 19/10
Метки: закругления, зубчатых, зубьев, колес, станок, торцов
Опубликовано: 15.04.1993
