Прибор для демонстрации положения точки в пространстве и ее следов

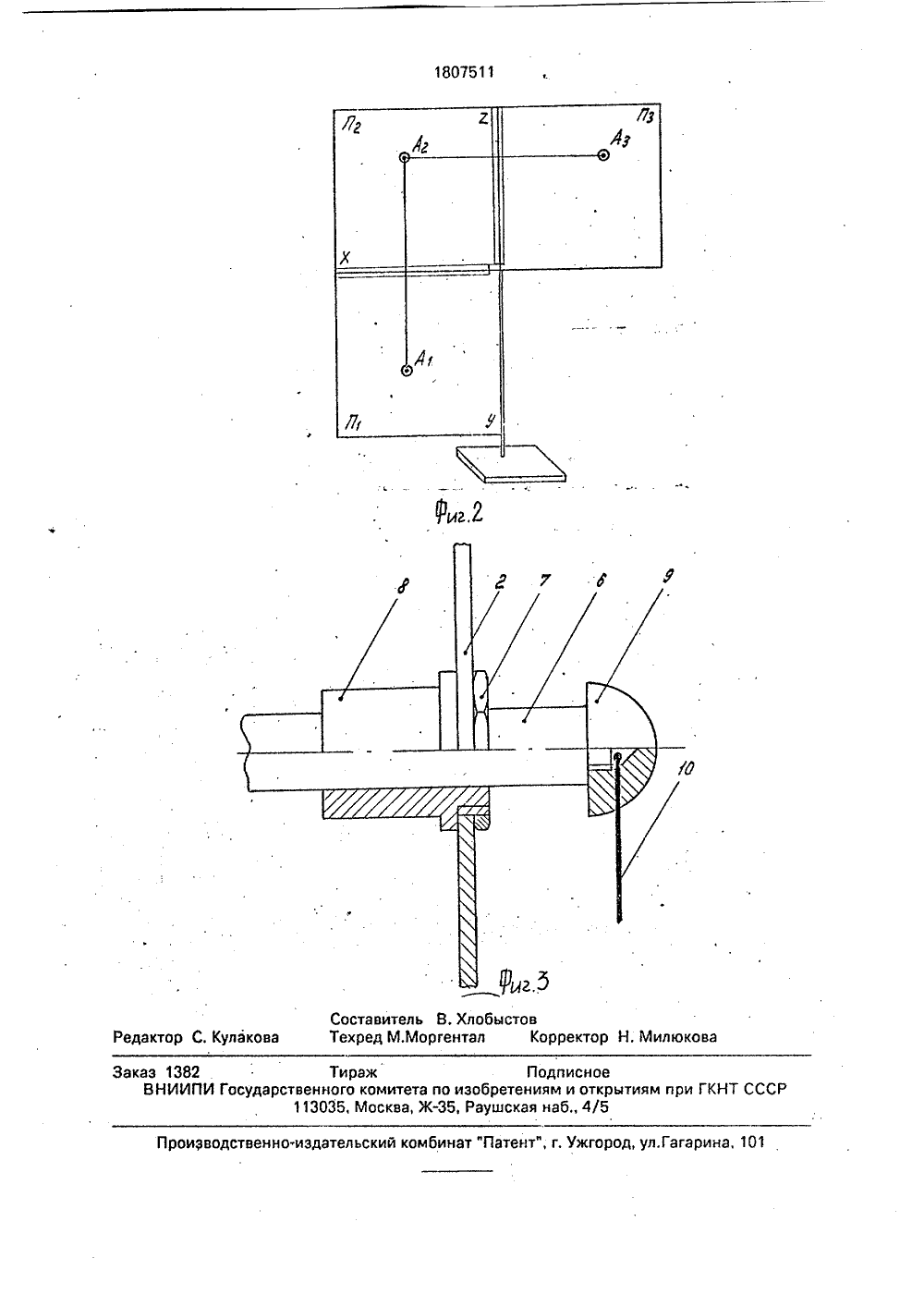

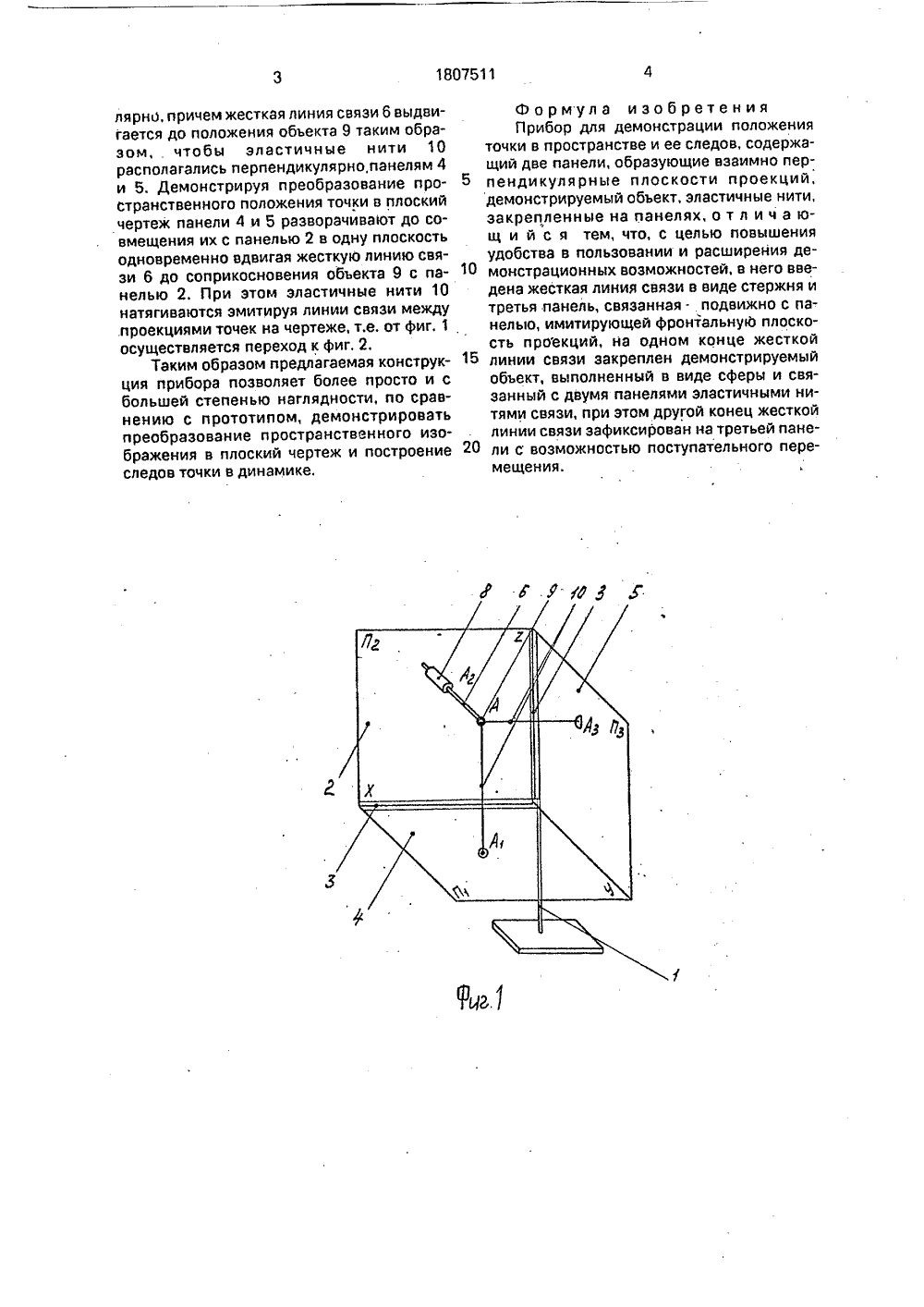

(5 П 5 6 09 В 23/02 Я ПИС Е ВИДЕТЕЛ ЬСТВУ К АВТОРСКОМ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Новосибирский электротехнический институт(56) Авторское свидетельство СССРМ 1545238, кл, О 09 В 23/04, 1988.(54) ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ПОЛОЖЕНИЯ ТОЧКИ В ПРОСТРАНСТВЕ И ЕЕСЛЕДОВ(57) Изобретение относится к учебным пособиям (моделям) по начертательной геометрии и черчению, Цель - повышение удобствав использовании и расширение демонстрационных воэможностей прибора. Цель доИзобретение отйосится к учебным пособиям (моделям) по начертательной геометрии и позволяет за счет простой конструкции быстро и с большой степенью наглядности демонстрировать преобразование пространственного изображения в плоский чертеж и построение следов точки в динамике.Целью изобретения является повышение удобства в пользовании и расширение демонстрационных возможностей прибора.На фиг. 1 представлено эскизное изображение прибора для демонстрации положения точки в пространстве; на фиг. 2 - тоже, в положении, когда точка представлена на плоскостях проекций ее следами; на фиг.3 - один из вариантов крепления объекта и жесткой линии связи к пластине.На стойке 1 (фиг,1) неподвижно закреплена пластина 2, имитирующая фронтальЫ 2 1807511 А 1 стигается тем, что в него введена жесткая линия связи в виде стержня и третья панель, связанная подвижно с панелью, имитирующей фронтальную плоскость проекций, на одном конце жесткой линии связи закреплен демонстрируемый обьект, выполненный в виде сферы (полусферы) и связанный с двумя панелями эластичными нитями связи, причем другой конец жесткой линии связи зафиксирован на третьей панели с возможностью поступательного перемещения. Это позволяет быстро и с большей степенью наглядности демонстрировать преобразование пространственного, изображения в плоский чертеж, создает условия для эффектного и сознательного усвоения материала. 3 ил. ную плоскость проекций П 2, связанная с помощью шарниров 3, имитирующих оси проекций Х и Е, с пластинами 4 и 5, имитирующих плоскости проекций горизонтальную П 1 и профильную Пз соответственно, Жесткая линия связи 6 в виде стержня закреплена на панели 2 подвижно, например, с помощью гайки 7 и цилиндра 8 (фиг.8). На конце жесткой линии связи 6 расположен объект 9, имитирующий точку и связанный эластичными нитями 10, установленными перпендикулярно к пластинам 4 и 5, т,е. к плоскостям проекций П 1 и Пз. В местах крепления эластичных нитей 10 и гайки 7 к пластинам 4,5 и 2 нанесена маркировка, соответствующая проекциям точки на соответствующие плоскости проекций.Прибор работает следующим образом; плоскости проекций П 2, П 1 и Пз, т,е. панели 2, 4 и 5 устанавливают взаимно перпендикулярно, причем жесткая линия связи б выдвигается до положения объекта 9 таким образом, чтобы эластичные нити 10 располагались перпендикулярно, панелям 4 и 5. Демонстрируя преобразование про странственного положения точки в плоский чертеж панели 4 и 5 разворачивают до совмещения их с панелью 2 в одну плоскость одновременно вдвигая жесткую линию связи 6 до соприкосновения объекта 9 с па нелью 2. При этом эластичные нити 10 натягиваются эмитируя линии связи между .проекциями точек на чертеже, т,е, от фиг. 1 осуществляется переход к фиг. 2.Таким образом предлагаемая конструк ция прибора позволяет более просто и с большей степенью наглядности, по сравнению с прототипом, демонстрировать преобразование пространственного изображения в плоский чертеж и построение 20 следов точки в динамике,Формула изобретения Прибор для демонстрации положения точки в пространстве и ее следов, содержащий две панели, образующие взаимно перпендикулярные плоскости проекций, демонстрируемый объект, эластичные нити, закрепленные на панелях, о т л и ч а ющ и й с я тем, что, с целью повышения удобства в пользовании и расширения демонстрационных возможностей, в него введена жесткая линия связи в виде стержня и третья панель, связанная. подвижно с панелью, имитирующей фронтальную плоскость проекций, на одном конце жесткой линии связи закреплен демонстрируемый объект, выполненный в виде сферы и связанный с двумя панелями эластичными нитями связи, при этом другой конец жесткой линии связи зафиксирован на третьей панели с возможностью поступательного перемещения.1807511 Составитель В, ХлобыстовТехред М.Моргентал Корректс Редактор аков люков Т ССС Производственно издательский комбинат "Патент", г. Ужгор Гагарина, 101 аказ 1382 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям и 113035, Москва, Ж, Раушская наб., 4/5
