Устройство примыкания к существующему зданию (сооружению) пристраиваемого здания (сооружения)

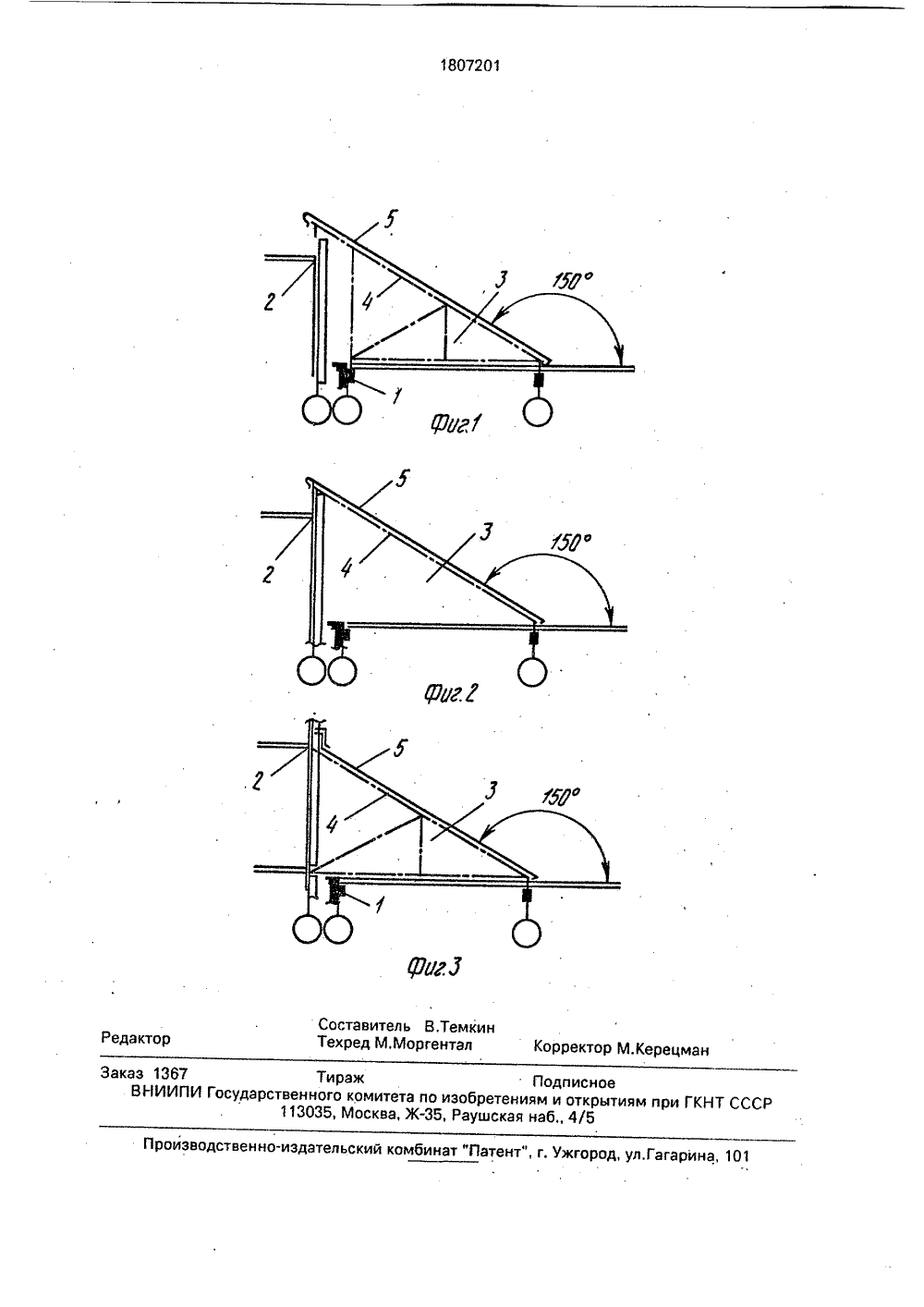

(9) (1 04 Хэ 23 00 БРЕТЕНИ я к строительству о при пристройке (сооружению) ноого изобретения т на монтаже за твия местной снео мешка") или поло воздействия. яется чертежами иантах устз существу роиство примыка ощего здания 1 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Украинский государственный институтпо проектированию заводов тяжелого машиностроения "Укргипротяжмаш"(56) СНиП 2.01,07-85 Нагрузки и воздейст-.вия, М,: Стройиздат, 1985, с. 8, 19, 21.Патент Франции Рв 2607169,кл, Е 04 6 13/10,1982.Рекомендации по усилению железобетонных конструкций зданий и сооруженийреконструируемых предприятий, часть 1,Наземные конструкции и сооружения, НИИЖБ, НИИСП, Харьковский ПромстройНИИпроект, Харьков, 1985, с. 72-84.Авторское свидетельство СССРМ 1333755, кл. Е 04 6 23/02, 1986.Ройтман А.Г. и др. Ремонт реконструкция жилых и общественных зданий. М.;Стройиздат, 1978, с., 104, рис. 44,Изобретение относитс и может быть использован к существующему зданию вого, большей высоты. Целью предполагаем является снижение рабо счет уменьшения воздейс говой нагрузки ("снеговог ного исключения снеговог Изобретение поясн(фиг, 1, 2, 3). На всех вар НИЯ СОСТОИТ И(57) Использование: при необходимости пристройки к существующему зданию нового здания большей высоты, Сущность изобретения: в месте примыкания существующего здания и пристраиваемого здания установлен снегозащитный наклонный экран из легких конструкций, кровля которого наклонена к горизонтальной поверхности покрытия существующего здания под углом 150 . 3 з.п: ф-лы, 3 ил. пристраиваемого к нему нового здания большей высоты 2, и расположенного в месте их примыкания снегозащитного экрана 3, состоящего из каркаса 4, изготовленного из легких металлических конструкций, и холодной кровли 5,Выбор варианта зависит от конкретных условий строительства. Варианты пронумерованы из условия последовательного расширения области применения как по перепаду высот, так и по возможности обеспечения прочности существующих конструкций.По отметкам.Варианты по фиг, 1 и 2 предназначены для перепада высот, близкого к вертикальной проекции экрана. Вариант по фиг. 3 допускает любой перепад высот.По прочности.Постановка снегового экрана снижает снеговую нагрузку при пристройке до уровня несущей способности существующих конструкций.Ограждающие конструкции, примыкающие к экрану, разгружаются эа счет того, что меняется профиль покрытия. Прямой или острый угол перелома кровли сменяется тупым, пологим и даже углом, равным 180. При таком угле наклона коэффициент перехода от веса снегового покрова к снеговой нагрузке на покрытие в месте перелома кровли уменьшается с 4 до 1-1,4, Коэффициент "1" - при угле наклона экрана к горизонтальной поверхности покрытия существующего здания от 130 до 150, Это, в свою очередь, уменьшает и реакцию от снеговой нагрузки исобственного веса, передаваемой экраном на существующее здание, до уровня несущей способности существующих опорных элементов.Отдельные элементы существующего здания(ограждающие конструкции, находящиеся под экраном, опорные элементы, если экран опирается не на них, а на пристраиваемое здание) разгружаются не только от снегового мешка, но и от.снега вообще.Новое здание при опирании на него экрана рассчитывается и проектируется на нагрузку (реакцию) от этого экрана.Установка экрана в зависимости оттого, какую опорную конструкцию следует разгрузить, выполняется в трех вариантах:с опиранием на крышу существующего здания (фиг, 1);с опиранием одним концом на новое, а другим - на существующее здание (фиг. 2);с креплением к новому зданию (фиг. 3), Каждый из перечисленных вариантов может быть осуществлен в виде однопролетной или многопролетной конструкции сконсолью или без нее.Предложенное решение обладает следующими преимуществами перед прототи 5 пом: исключаются трудоемкие работы поусилению или замене существующих конструкций и экономятся материалы, необходимые для производства этих работ.Ожидаемая экономическая эффектив 10 ность составляет на 100 кв,м 1500-2500 руб,и 3-5 т стали,Формула изобретения1, Устройство примыкания к существую 15 щему зданию(сооружению) пристраиваемого здания (сооружения), включающеерасположение конструкций здания с зазором, отличающееся тем,что,с цельюснижения работ при монтаже в связи с при 20 страиваемым зданием большей высоты, оноснабжено снегозащитным наклонным экраном, размещенным в зоне перепада высот сперекрытием зазора, при этом верх экранарасположен со стороны покрытия пристра 25 иваемого здания, причем экран расположеннад покрытием существующего здания иоперт на несущие конструкции одного из дзданий или обоих зданий.2. Устройство по и, 1, отл и ч а ю ще 30 е с я тем, что при опирании экрана на пристраиваемое здание оно снабжено кронштейнами в виде прямоугольныхтреугольников, один иэ катетов которых закреплен к пристраиваемому зданию, а эк 35 ран прикреплен к гипотенузе кронштейна,З.Устройствопоп.1, отл ичающеес я тем, что при опирании на существующеездание оно снабжено фермами в виде прямоугольных треугольников с удлиненной ги 40 потенузой, к которой закреплен экран,перекрывающий зазор, а катеты ферм расположены по горизонтали и оперты на несущие конструкции существующего здания,4, Устройство по и. 1, о т л и ч а ю щ е е 45 с я тем, что угол наклона экрана к горизонтальной поверхности покрытия существующего здания составляет 150,1807201 орректор М.Керец актор роизводственно-издательский аказ 1367ВНИИПИ Госу Составитель В,Темк Техред М.Моргентал Тираж Подписноетвенного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 45 бинат "Патент", г. Ужгород, ул.Гагарина, 10
