Узел крепления ограждающей конструкции к каркасу здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

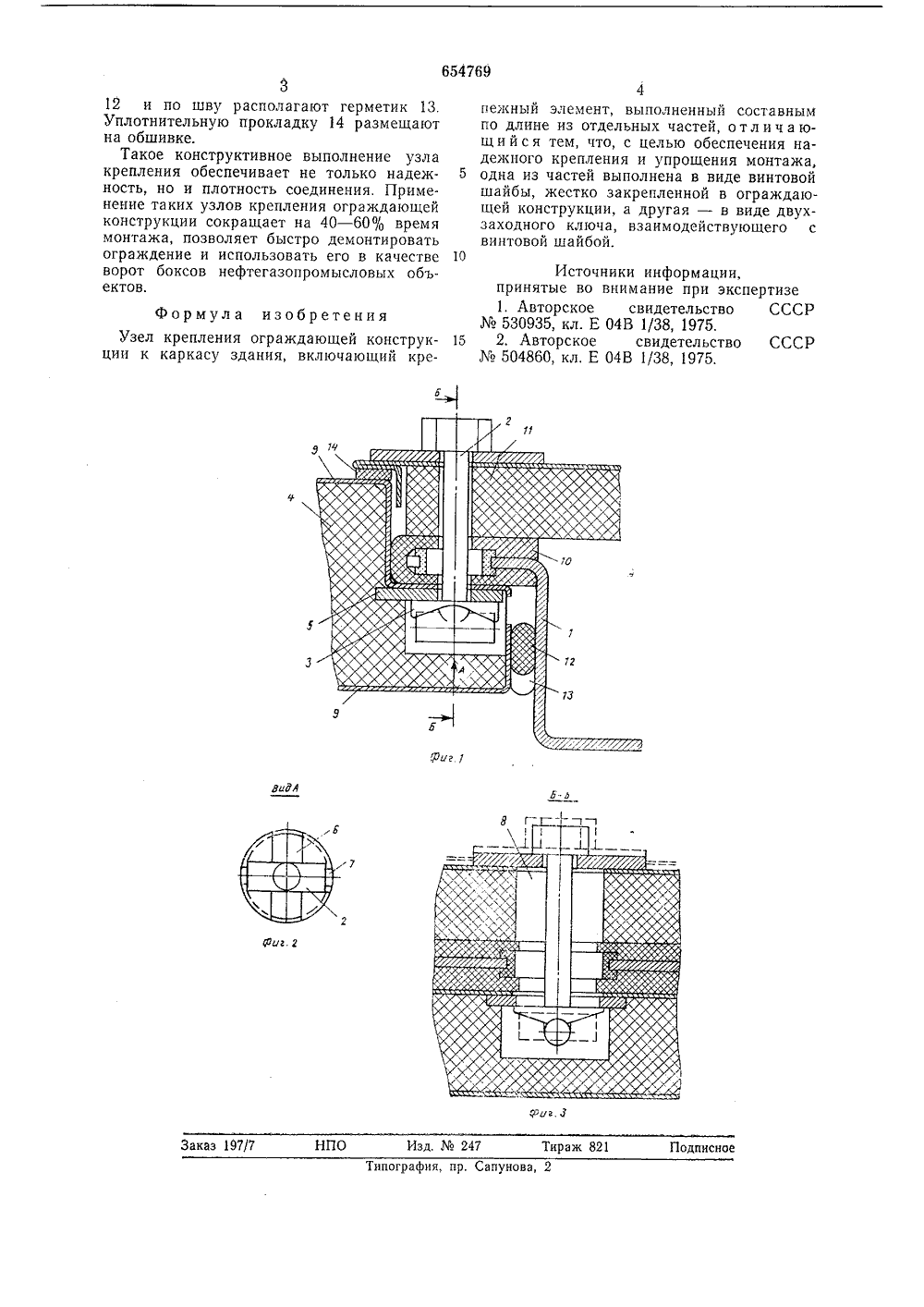

ОПИСАНИИИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 1654769 Союз Соеетских Ссчиалистических Республик(72) Авторы изобретения ов, В. В. Сорокин одионов, А и Я. Н. Эз Е. Иванов, С 3 аявител ПЛЕНИЯ ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ К КАРКАСУ ЗДАНИЯ) УЗЕЛ за на Изобретение относится к области строительства и предназначено для крепления стеновых ограждающих панелей с тонко- листовыми обшивками и утеплителем к несущему каркасу здания,Известен узел крепления ограждающей конструкции к каркасу здания, включающий крепежные элементы, выполненные в виде втулок с фланцами и двусторонней резьбой, соединенные винтами с тонколистовыми обшивками ограждающей конструкции, и шпильки 11.Недостатками этого технического решения являются большое количество резьбовых соединений и трудоемкость монтажа,Наиболее близким к изобретению техническим решением является узел крепления ограждающей конструкции к каркасу здания, включащий резьбовой крепежный элемент, выполненный составным по длине из отдельных частей, размещенных в ограждающей конструкции 21.Недостатки этого технического решения - сложность монтажа и наличие резьбовых соединений, не обеспечивающих надежного крепления.Цель изобретения - обеспечение надежного крепления и упрощение монтажа.Это достигается тем, что в узле крепления ограждающей конструкции к каркасу здания, включающем крепежный элемент,выполненным составным по длине из отдельных частей, одна из частей выполнена в виде винтовой шайбы, жестко закрепленной в ограждающей конструкции, а другая - в виде двухзаходного ключа, взаимодействующего с винтовой шайбой.На фиг. 1 изображено крепление ограждающей конструкции, горизонтальнып ра рез; на фиг. 2 - вид по стрелке А фиг. 1; на фиг, 3 - сечение Б - Б фиг. 1,Узел крепления включает несущий каркас 1 здания, крепежный элемент в виде двухзаходного ключа 2 и винтовой шайбы 3, которая жестко закреплена в ограждающей конструкции 4 к закладному металлическому элементу 5. Винтовая шайба выполнена с прорезью 6 и канавками 7.Монтаж узла выполняют следующим образом.Двухзаходный ключ 2 заводится в прорезь 8, выполненную в обшивке 9 ограждающей конструкции, закладном элементе 5, теплоизолирующей прокладке 10 и штапике 11, до нижнего обреза винтовой поверхности винтовой шайбы 3, после чего поворотом фиксируется в ее верхних канавках 7, вызывая сжатие теплоизолирующей прокладки 10. Между торцом ограждающей конструкции и несущим каркасом устанавливают уплотнительную прокладку654769 Щг у вадА Тираж 821 Изд.24 одписнов Н аказ 197 пография, пр, Сапунова, 2 12 и по шву располагают герметик 13. Уплотнительную прокладку 14 размещают на обшивке.Такое конструктивное выполнение узла крепления обеспечивает не только надеж ность, но и плотность соединения, Применение таких узлов крепления ограждающей конструкции сокращает на 40 - 60% время монтажа, позволяет быстро демонтировать ограждение и использовать его в качестве И ворот боксов нефтегазопромысловых объектов. Формула изобретенияУзел крепления ограждающей конструк ции к каркасу здания, включающий кре 4пежный элемент, выполненный составным по длине из отдельных частей, о тл и ч а ющ и й с я тем, что, с целью обеспечения надежного крепления и упрощения монтажа, одна из частей выполнена в виде винтовой шайбы, жестко закрепленной в ограждающей конструкции, а другая - в виде двухзаходного ключа, взаимодействующего с винтовой шайбой. Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР530935, кл. Е 04 В 1/38, 1975.2. Авторское свидетельство СССР504860, кл. Е 04 В 1/38, 1975.
СмотретьЗаявка
2540138, 04.11.1977
СПЕЦИАЛИЗИРОВАННОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ И ТЕХНОЛОГИЧЕСКОЕ БЮРО ОБЪЕДИНЕНИЯ "СИБКОМПЛЕКТМОНТАЖ"
ИВАНОВ ВАЛЕНТИН ЕКИМОВИЧ, РОДИОНОВ СЕРГЕЙ МАРКОВИЧ, САЛОВ АЛЬБЕРТ АЛЕКСЕЕВИЧ, СОРОКИН ВЯЧЕСЛАВ ВАДИМОВИЧ, ЭЗАУ ЯКОВ НИКОЛАЕВИЧ
МПК / Метки
МПК: E04B 1/38
Метки: здания, каркасу, конструкции, крепления, ограждающей, узел
Опубликовано: 30.03.1979
Код ссылки
<a href="https://patents.su/2-654769-uzel-krepleniya-ograzhdayushhejj-konstrukcii-k-karkasu-zdaniya.html" target="_blank" rel="follow" title="База патентов СССР">Узел крепления ограждающей конструкции к каркасу здания</a>
