Способ испытания модифицированных роликовых подшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1799465
Автор: Алейник
Текст

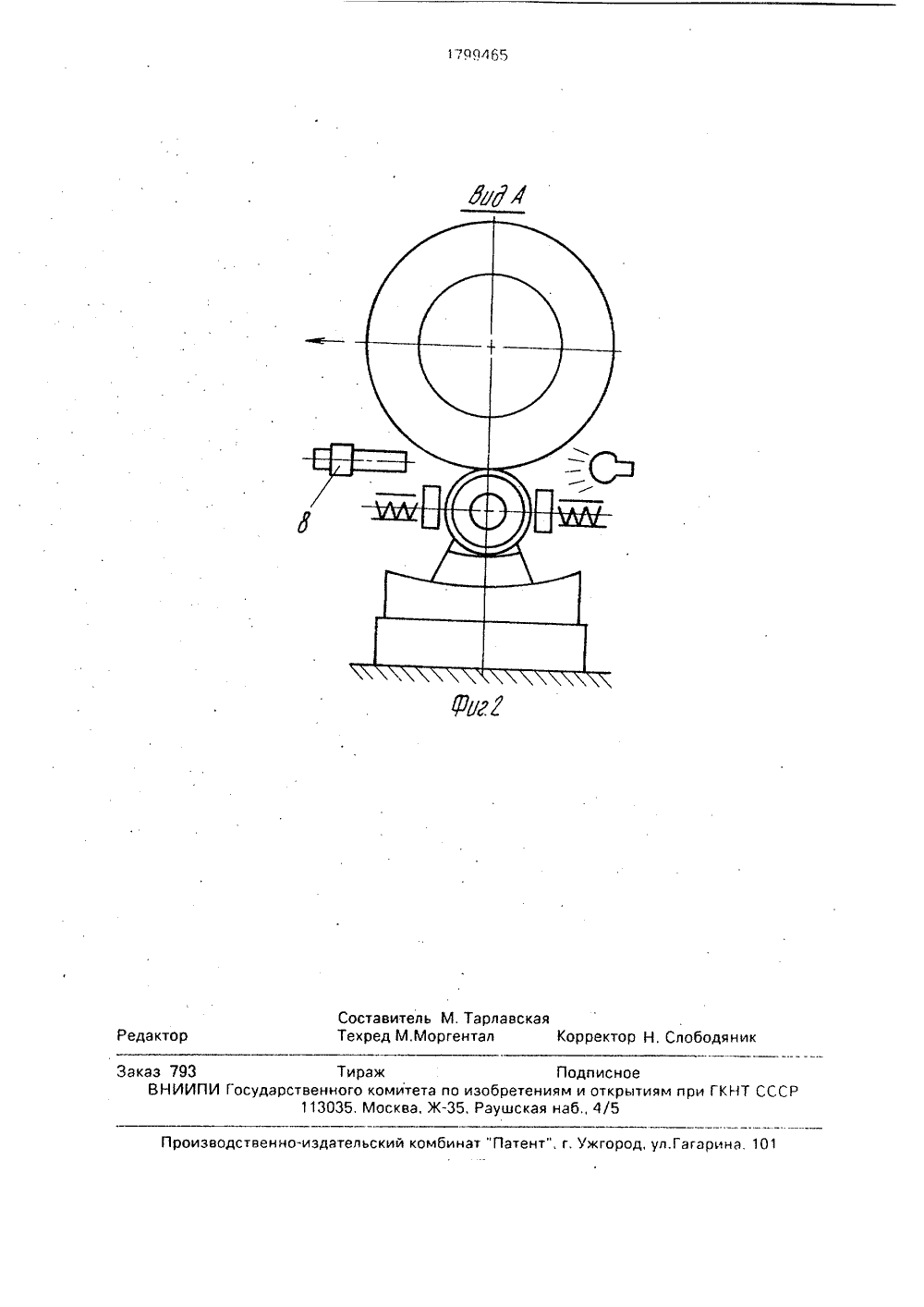

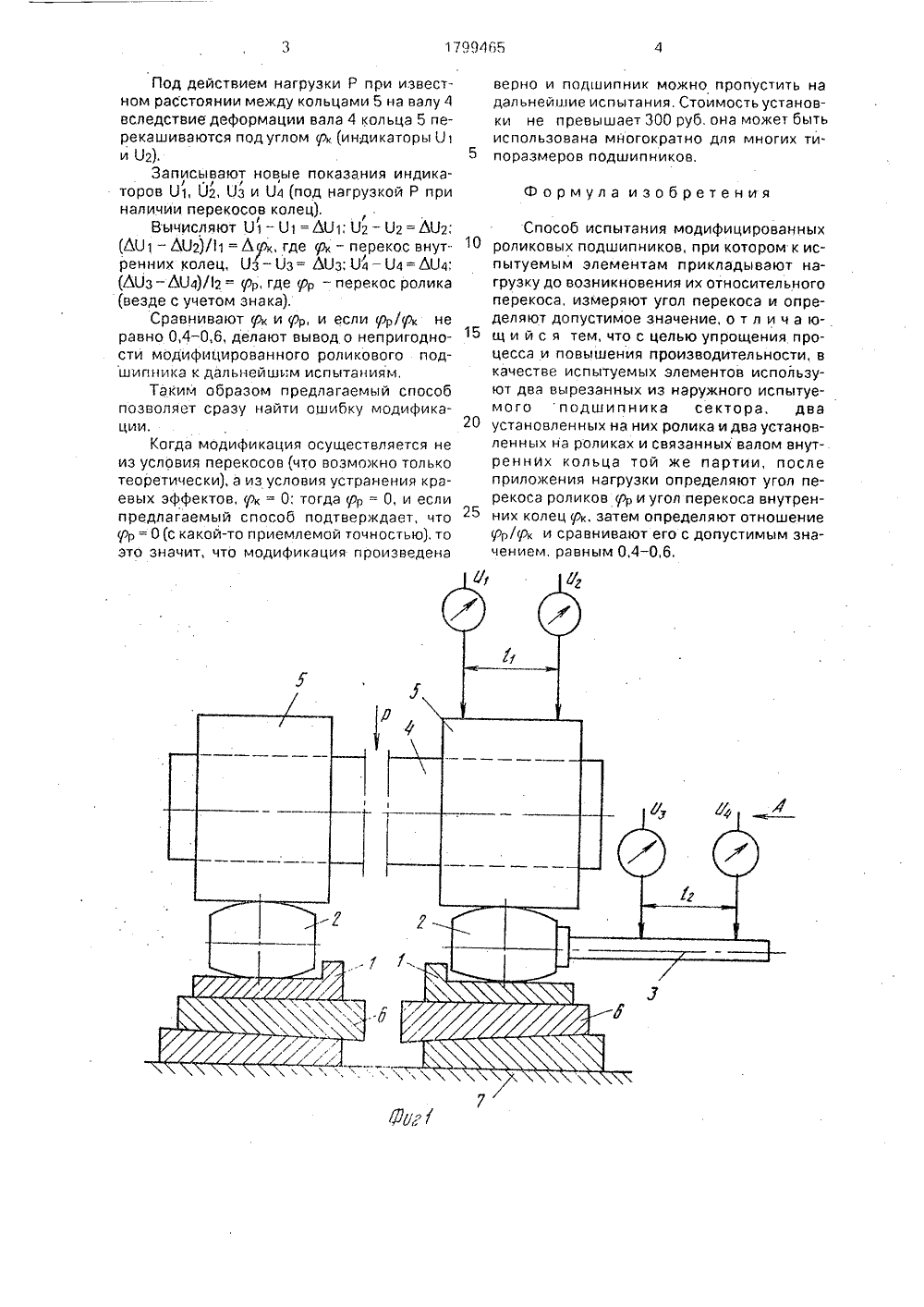

)5 6 01 М 13/04 ОБРЕ П И ПАТЕНТУ нутренних з испытуе- подшипниу элементу создает уги роликов но опреде. Затем оправнивают вным 0,4 - ипник счи- испытаний твие е подк е аю или отсутс ями 6 или новку разм щНа внутренн расстоянии ) оп но установить клиньи. Собранную уста-. оре 7,ца 5 подшипника на ся индикаторы 01 и ао ие кол ирают ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Авторское свидетельство СССРМ 319865, кл. 6 01 М 13/04, 1971.(54) СПОСОБ ИСПЫТАНИЯ МОДИФИЦИРОВАННЫХ РОЛИКОВЫХ ПОДШИПНИКОВ(57) Использование: в машиностроении.Сущность; в качестве испытуемых элементов используются два вырезанных из наружного кольца испытуемого подшипникасектора, два установленных на них ролика и Изобретение относится к подшипникостроению и может быть использовано во всех областях. машиностроения, где модифицируется контакт деталей, аппраксимирующихся цилиндрами, .Целью изобретения является упрощение процесса и повышение производительности.На фиг, 1 изображена установка для испытания модифицированных роликов подшипников; на фиг, 2 - вид А на фиг. 1.Способ осуществляют следующим образом.Из наружных колес двух испытуемых роликов подшипников вырезают два сектора 1. Из каждого подшипника (можно из одного) берут по одному ролику 2 с удлинителем 3.На вал 4 с обоих концов монтируют внутренние кольца 5 отобранных подшипников. Расстояние между серединами колец 5 таково, что при заданной нагрузке Р на наиболее нагруженный ролик подшипника вследствие деформации вала перекос колец у 7 к становится заданным. Нужный перекос два установленных на роликах в кольца, одно из которых взято и мого подшипника, а другое - из ка той же партии. К испытуемом прикладывают нагрузку, которая лы перекоса внутренних колец к рр. Значения углов перекоса мож лить по показаниям индикаторов ределяют отношение рр/уъ и с его с допустимым значением, ра 0,6, Еслибы)р/рк = 0,4 - 0,6, то подш тается годным для последующих на долговечность. 2 ил,02,На удлинители 3 роликов 2 на расстоя.нии )2 опираются два индикатора 0 з и 04.Нагрузка Р прикладывается любымудобным способом (например, разрывноймашинои).С помощью бинокулярной лупы 8 (илидругого подходящего прибора) и клиньев 6устанавливают начальное положение колец5 и роликов 2 без нагрузки и перекосов;Это положение соответствует расположенной посредине ролика точке начальногоконтакта между внутренним кольцом 5 ироликом 2. Окуляр-микрометр бинокулярной лупы 8 позволяет сделать это весьматочно (это положение достаточно найти дляролика с удлинителями),В этом положении записывают показания индикаторов 01, 02, 03 и 04, 1799465Под действием нагрузки Р при известном расстоянии между кольцами 5 на валу 4 вследствие деформации вала 4 кольца 5 перекашиваются под углом р (индикаторы О 1 и О 2)Записывают новые показания индикаторов О 1, 02, Оз и О 4 (под нагрузкой Р при наличии перекосов колец),ВычиСЛЯЮт О 1 - О 1 = ЛО 1: О 2 - О 2 = ЛО 2; (ЛО 1 - Й 32)/11 = Лр, где р - перекос внутренних колец, Оз - Оз= ЬОз; О 4 - О 4=ЛО 4: (ЛОз - ЛОа)/12 = срр, где рр - перекос ролика (везде с учетом знака).Сравнивают р и рр, и если рр/ср не равно 0,4-0,6, делают вывод о непригодности модифицированного роликового подшипника к дальнейшим испытаниям,Таким образом предлагаемый способ позволяет сразу найти ошибку модификации.Когда модификация осуществляется не из условия перекосов (что возмокно только теоретически), а из условия устранения краевых эффектов, / = 0; тогда рр =- О, и если предлагаемый способ подтверждает, что рр = 0 (с какой-то приемлемой точностью), то это значит, что модификация произведена верно и подшипник можно пропустить на дальнейшие испытания, Стоимость установки не превышает 300 руб, она может быть использована многократно для многих ти поразмеров подшипников.Формула изобретенияСпособ испытания модифицированныхроликовых подшипников, при котором к испытуемым элементам прикладывают нагрузку до возникновения их относительного перекоса, измеряют угол перекоса и определяют допустимое значение, о т л и ч а ю щ и й с я тем, что с целью упрощения процесса и повышения производительности, в качестве испытуемых элементов используют два вырезанных из наружного испытуемого подшипника сектора, два 20 установленных на них ролика и два установленных на роликах и связанных валом внутренних кольца той же партии, после прилокения нагрузки определяют угол перекоса роликов рр и угол перекоса внутренних колец р, затем определяют отношение рр/р и сравнивают его с допустимым значением, равным 0,4 - 0,6,Я тор Н, Слободян едакто Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 оставитель М. Тарл ехред М.Моргентал каз 793 ТиражВНИИПИ Государственного комитета па изобрет113035, Москва, Ж, Раушс Подписноеям и открытиям при ГКНТ ССнаб 4/5
СмотретьЗаявка
4953632, 24.06.1991
И. А. Алейник
АЛЕЙНИК ИСААК АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G01M 13/04
Метки: испытания, модифицированных, подшипников, роликовых
Опубликовано: 28.02.1993
