Способ амплитудной модуляции излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1793417
Авторы: Белогуров, Долгов, Захарьевский, Лебедев, Пастушенко, Соколов
Текст

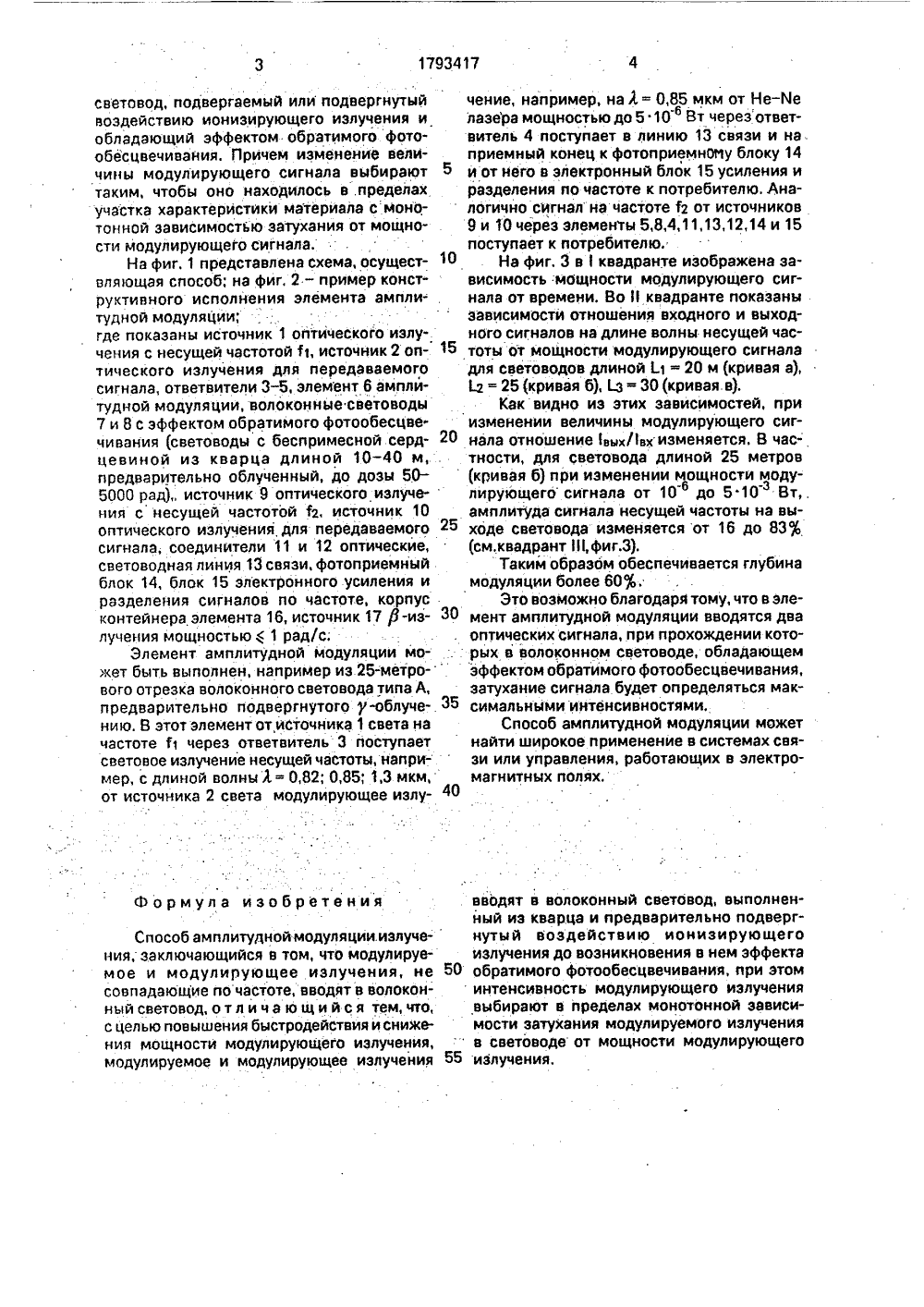

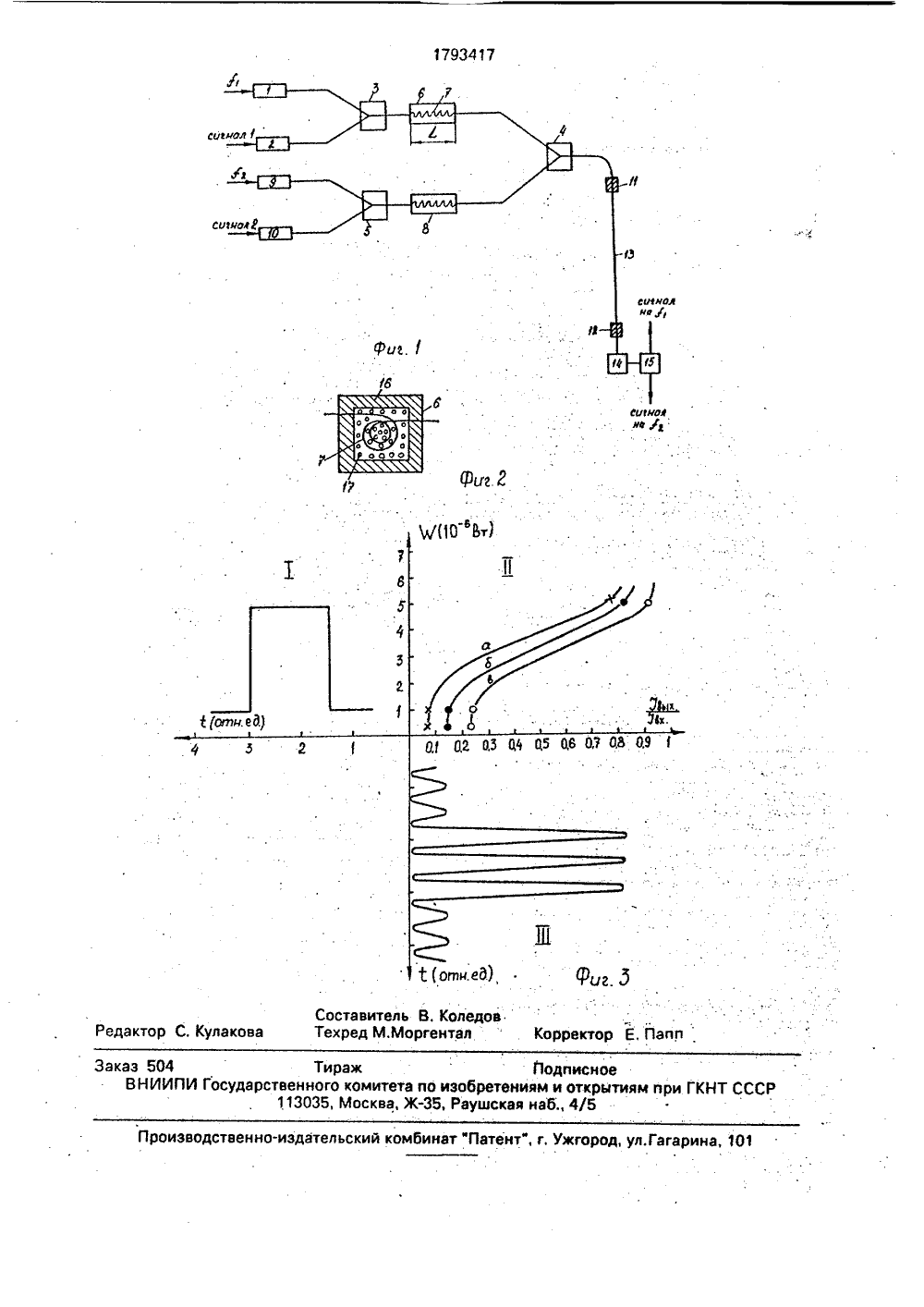

, с.1981. ще ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ИСАНИЕ И ТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к оптической связи и может быть использовано для амплитудной модуляции светового излучения несущей частоты.Известен способ полученйя светового амплитудно-модулированного сигнала, при котором оптический сигнал генерируется непосредственно на светодиоде,.который управляется электрическим сигналом;Недостатком данного способа является то, что исключена возможность непосредственной работы с оптическим сигналом, необходимы промежуточные оптоэлектрические преобразователи, т,е, оптический сигнал на основной ток и несущей частоты необходимо превратить в электрический,Наиболее близким к предлагаемому является способ модуляции с фазовой пластинкой, при котором оптическое излучение несущей частоты модулируют при прохождении через фазовую пластину с помощью управляющего напряжения.Недостатком этого способа является невозможность осуществления модуляции непосредственно световым сигналом и не(54) СПОСОБ АМПЛИТУДНОЙ МОДУЛЯЦИИ ИЗЛУЧЕНИЯ(57) Область применения: оптоэлектроника и волоконно-оптические информационные системы, Сущность: модуляция интенсивности управляемого потока в соответствие с интенсивностью управляемого потока достигается при пропускании обоих потоков с различными длинами волн через кварцевый световод, предварительно обнуленный ионизирующим излучением (например уизлучением) до возникновения в нем эффекта обратимого фотообесцвечивания, 3 ил,обходимость использования высокого напряжения, что требует применения устройств для превращения светового модулирующего сигнала в электрический и усиления этого сигнала.Кроме того, наличие сопутствующего электромагнитного излучения является нежелательным побочным фактором, поскольку создает электромагнитные помехи для других систем.Целью предлагаемого изобретения является упрощение способа, повышение его помехоустойчивости к электромагнитному излучению за счет исключения оптоэлектрических преобразований модулирующего сигнала и исключения сопутствующего элек-. тромагнитного излучения,Поставленная цель достигается способом амплитудной модуляции светового сигнала, заключающимся в том, что амплитуду светового сигнала несущей частоты изменяют в соответствии с величиной модулируюго светового сигнала, пропуская модулирующий световой сигнал и световой сигнал несущей частоты через волоконный1793417 55 световод, подвергаемый или подвергнутый воздействию ионизирующего излучения и обладающий эффектом обратимого фотообесцвечивания, Причем изменение величины модулирующего сигнала выбирают 5 таким, чтобы оно находилось в.пределах участка характеристики материала смонотонной зависимостью затухания от мощности модулирующего сигнала.На фиг. 1 представлена схема, осущест вляющая способ; на фиг. 2 - пример конструктивного исполнения элемента амплитудной модуляции;где показаны источник 1 ойтйческого излучения с несущей частотой 11, источник 2 оп тического излучения для передаваемого сигнала, ответвители 3-5, элемент 6 амплитудной модуляции, волоконные световоды 7 и 8 с эффектом обратимого фотообесцвечивания (световоды с беспримесной серд цевиной из кварца длиной 10-40 м, . предварительно облученный, до дозы 50- 5000 рад)источник 9 оптического излучения с несущей частотой Ь, источник 10 оптического излучения для передаваемого 25 сигнала, соединители 11 и 12 оптические, световодная линия 13 связи, фотоприемный блок 14, блок 15 электронного усиления и разделения сигналов по частоте, корпус контейнера элемента 16, источник 17 ф-из лучения мощностью ( 1 радс.Элемент амплитудной модуляции может быть выполнен, например из.25-метро- вого отрезка волоконного световода типа А, предварительно подвергнутого у-облуче нию, В этот элемент от,йсточника 1 света на частоте 1 через ответвитель 3 поступает световое излучение несущей частоты, например, с длиной волны А = 0,82; 0,85; 1,3 мкм, от источника 2 света модулирующее излу Формула изобретения Способ амплитудной модуляции.излучения, заключающийся в том, что модулируемое и модулирующее излучения, не 50 совпадающие по частоте, вводят в волоконныйсветовод,отличающийся тем,что,с целью повышения быстродействия и снижения мощности модулирующего излучения, модулируемое и модулирующее излучения чение, например, на 3, = 0,85 мкм от Не-йе лазера мощностью до 5 10 Вт через ответвитель 4 поступает в линию 13 связи и на приемный конец к фотоприемнО"у блоку 14 и от него в электронный блок 15 усиления и разделения по частоте к потребителю. Аналогично сигнал на частоте й от источников 9 и 10 через элементы 5,8,4,11,13,12,14 и 15 поступает к потребителю.На фиг. 3 вквадранте изображена зависимость:мощности модулирующего сигнала от времени. Воквадранте показаны зависимости отношения входного и выходного сигналов на длине волны несущей частоты от мощности модулирующего сигнала для световодов длиной Ь "20 м (кривая а), Ь = 25 (кривая б), О(кривая в).Как видно из этих зависимостей, при изменении величины модулирующего сигнала отношение вых/вх изменяется, В частности, для световода длиной 25 метров (кривая б) при изменении мощности модулирующего сигнала от 10 до 5 10 Вт,. амплитуда сигнала несущей частоты на выходе световода изменяется от 16 до 837 ь (см.квадрант, фиг.З),Таким образом обеспечивается глубина модуляции более 607 ь,Это возможно благодаря тому, что в элемент амплитудной модуляции вводятся два оптических сигнала, при прохождении которых в волоконном световоде, обладающем эффектом обратимого фотообесцвечивания, затухание сигнала будет определяться максимальными интенсивностями,Способ амплитудной модуляции может найти широкое применение в системах связи или управления, работающих в электромагнитных полях. вводят в волоконный световод, выполненный из кварца и предварительно подвергнутый воздействию ионизирующего излучения до возникновения в нем эффекта обратимого фотообесцвечивания, при этом интенсивность модулирующего излучения выбирают в пределах монотонной зависимости затухания модулируемого излучения в световоде от мощности модулирующего излучения,1793417 си с Составитель В. Коледоведактор С. Кулакова Техред М,Моргентал Корректор Е, Папп КНТ СССР Произво нно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 каз 504 В НИИПИ Государстве 11Тираж ого комитета по изо35, Москва, Ж, Ра Подписноеретениям и открытиям пшская наб., 4/5
СмотретьЗаявка
4753877, 27.04.1989
ПРЕДПРИЯТИЕ ПЯ А-3603, НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОВАКУУМНОГО СТЕКЛА
ДОЛГОВ ИВАН ИВАНОВИЧ, БЕЛОГУРОВ ДМИТРИЙ АЛЕКСАНДРОВИЧ, ЛЕБЕДЕВ ГЕННАДИЙ ФЕДОРОВИЧ, ЗАХАРЕВСКИЙ АЛЕКСЕЙ ЛЕОНИДОВИЧ, ПАСТУШЕНКО АННА ФИЛИППОВНА, СОКОЛОВ ЮРИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G02F 1/35
Метки: амплитудной, излучения, модуляции
Опубликовано: 07.02.1993
