Стеновое ограждение

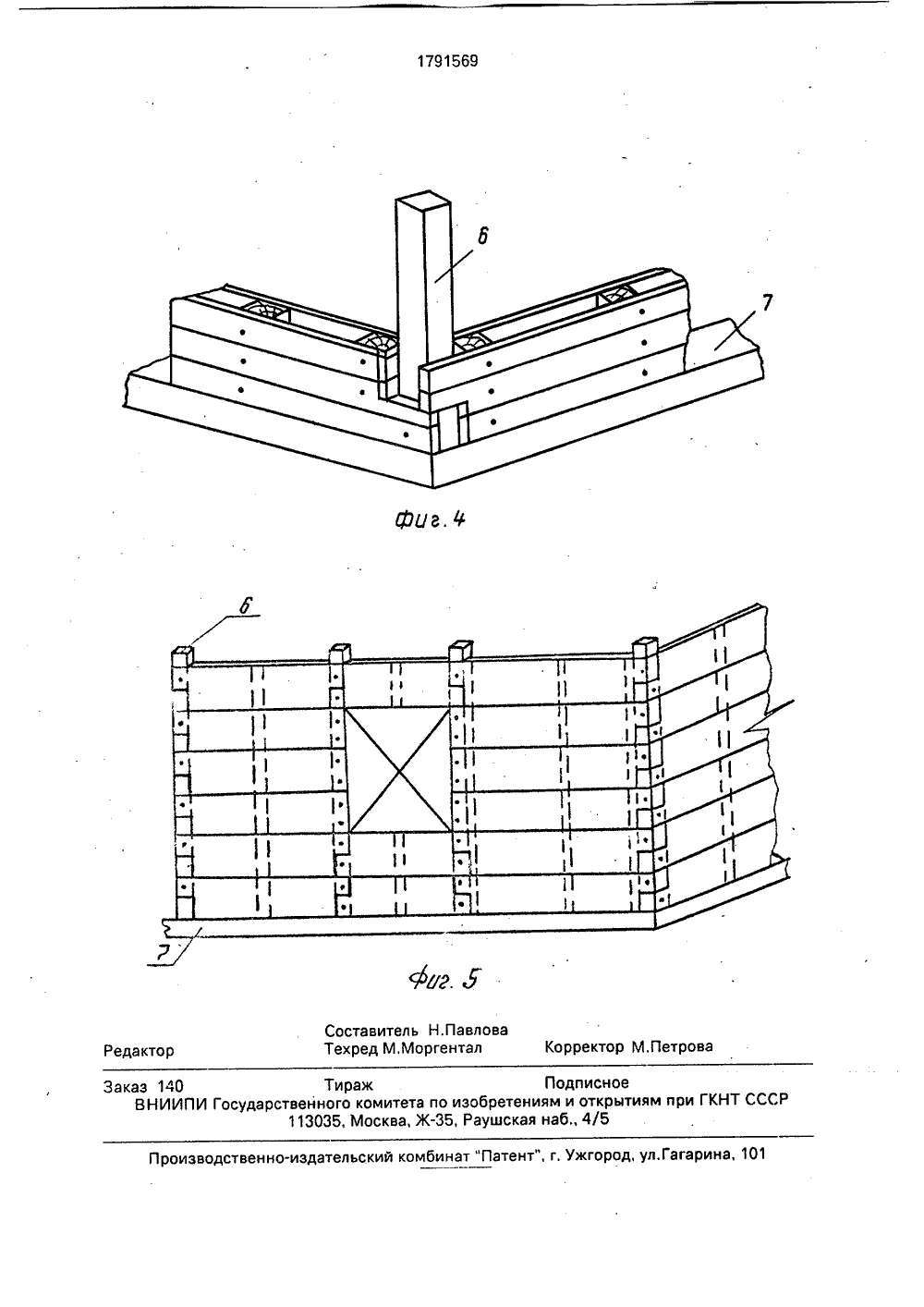

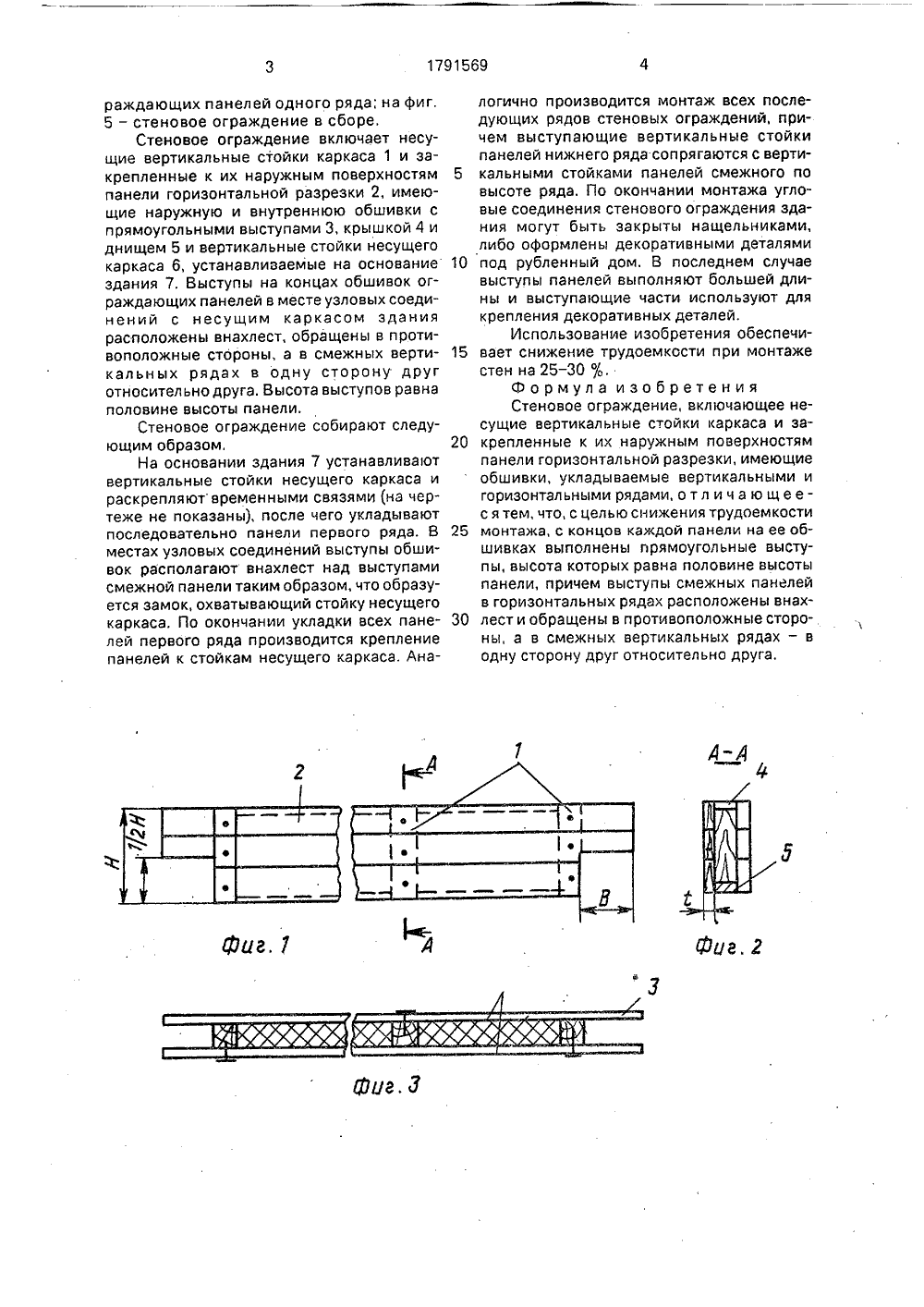

(51)5 Е 04 В 2 ИЕ ИЗОБРЕТ ОП У СВИДЕТЕЛЬСТВУ ВТОР(56) Патент Швейцарии 1 Ф 656166,кл, Е 04 В 2/02, 1987,Заявка Франции М 2562кл, Е 04 В 1/19, 1986,Заявка Франции М 2566026,кл, Е 04 В 1/26, 1986,Изобретение относится к строительствуи может быть использовано в малоэтажномдомостроении.Известна конструкция дома каркасноготипа, стены которого выполнены из досок,закрепленных на стойках посредством шурупов,Известна также конструкция дома, каркас котордго выполнен из деревянных стоек, а стены из двух рядов панелей,закрепленных относительно стоек посредством шкантов.Общим недостатком указанных конструкций является высокая трудоемкость монтажа, большое количество сборочныхэлементов, недостаточная надежность соединения элементов стен.Наиболее близким к данному решениюпо технической сущности и достигаемомуэффекту является стеновое ограждение,(57) Использование; в стеновом ограждении для малоэтажного домостроения. Сущность изобретения: стеновое ограждение включает несущие вертикальные стойки каркаса и прикрепленные к их наружным поверхностям панели горизонтальной разрезки, имеющие обшивки и укладываемые вертикальными и горизонтальными рядами, С концов каждой панели на ее обшивках выполнены прямоугольные выступы, высота которых равна половине высоты панели, причем выступы смежных панелей в горизонтальных рядах расположены внахлест и обращены в противоположные стороны, а в смежных вертикальных рядах - в одну сторону друг относительно друга. 5 ил. включающее несущие вертикальные стойки каркаса и закрепленные к их наружным поверхностям панели горизонтальной разрезки, имеющие обшивки, укладываемые вертикальными и горизонтальными рядами,Недостатком известной конструкции является трудоемкость изготовления соеди- И нительных частей (выборка пазов, изготов- СЬ ление шпонок), необходимость точной ) подгонки. соединительных элементов, невозможность изготовления индустриальным путем укрепленных элементов стен с1 евай последующей сборкой их на месте монтажа здания.Цель изобретения - снижение трудоемкости монтажа.На фиг, 1 изображена ограждающая панель с выступами; на фиг, 2 - сечение А - А на фиг, 1; на фиг, 3 - ограждающая панель в плане; на фиг. 4 - угловое соединение ограждающих панелей одного ряда; на фиг, 5 - стеновое ограждение в сборе,Стеновое ограждение включает несущие вертикальные стойки каркаса 1 и закрепленные к их наружным поверхностям панели горизонтальной разрезки 2, имеющие наружную и внутреннюю обшивки с прямоугольными выступами 3, крышкой 4 и днищем 5 и вертикальные стойки несущего каркаса 6, устанавливаемые на основание здания 7, Выступы на концах обшивок ограждающих панелей в месте узловых соединений с несущим каркасом здания расположены внахлест, обращены в противоположные стороны, а в смежных вертикальных рядах в одну сторону друг относительно друга. Высота выступов равна половине высоты панели.Стеновое ограждение собирают следующим образом,На основании здания 7 устанавливают вертикальные стойки несущего каркаса и раскрепляют временными связями на чертеже не показаны), после чего укладывают последовательно панели первого ряда. В местах узловых соединений выступы обшивок располагают внахлест над выступами смежной панели таким образом, что образуется замок, охватывающий стойку несущего каркаса. По окончании укладки всех панелей первого ряда производится крепление панелей к стойкам несущего каркаса. Аналогично производится монтаж всех последующих рядов стеновых ограждений, причем выступающие вертикальные стойки панелей нижнего ряда сопрягаются с верти кальными стойками панелей смежного повысоте ряда. По окончании монтажа угловые соединения стенового ограждения здания могут быть закрыты нащельниками, либо оформлены декоративными деталями 10 под рубленный дом. В последнем случаевыступы панелей выполняют большей длины и выступающие части используют для крепления декоративных деталей.Использование изобретения обеспечи вает снижение трудоемкости при монтажестен на 25-30 %.Формула изобретения Стеновое ограждение, включающее несущие вертикальные стойки каркаса и за крепленные к их наружным поверхностямпанели горизонтальной разрезки, имеющие обшивки, укладываемые вертикальными и горизонтальными рядами, о т л и ч а ю щ е ес я тем, что, с целью снижения трудоемкости 25 монтажа, с концов каждой панели на ее обшивках выполнены прямоугольные выступы, высота которых равна половине высоты панели, причем выступы смежных панелей в горизонтальных рядах расположены внах лест и обращены в противоположные стороны, а в смежных вертикальных рядах - в одну сторону друг относительно друга.1791569 Заказ 140 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5 ГКНТ ССС Производств здательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1 Составитель Н.Павлова Редактор Техред М,Моргентал Корректор М,Петрова
