Устройство для размещения и пространственной фиксации определенных количеств сыпучих масс

Номер патента: 1787043

Авторы: Хайнрих, Хайнц, Хериберт

ZIP архив

Текст

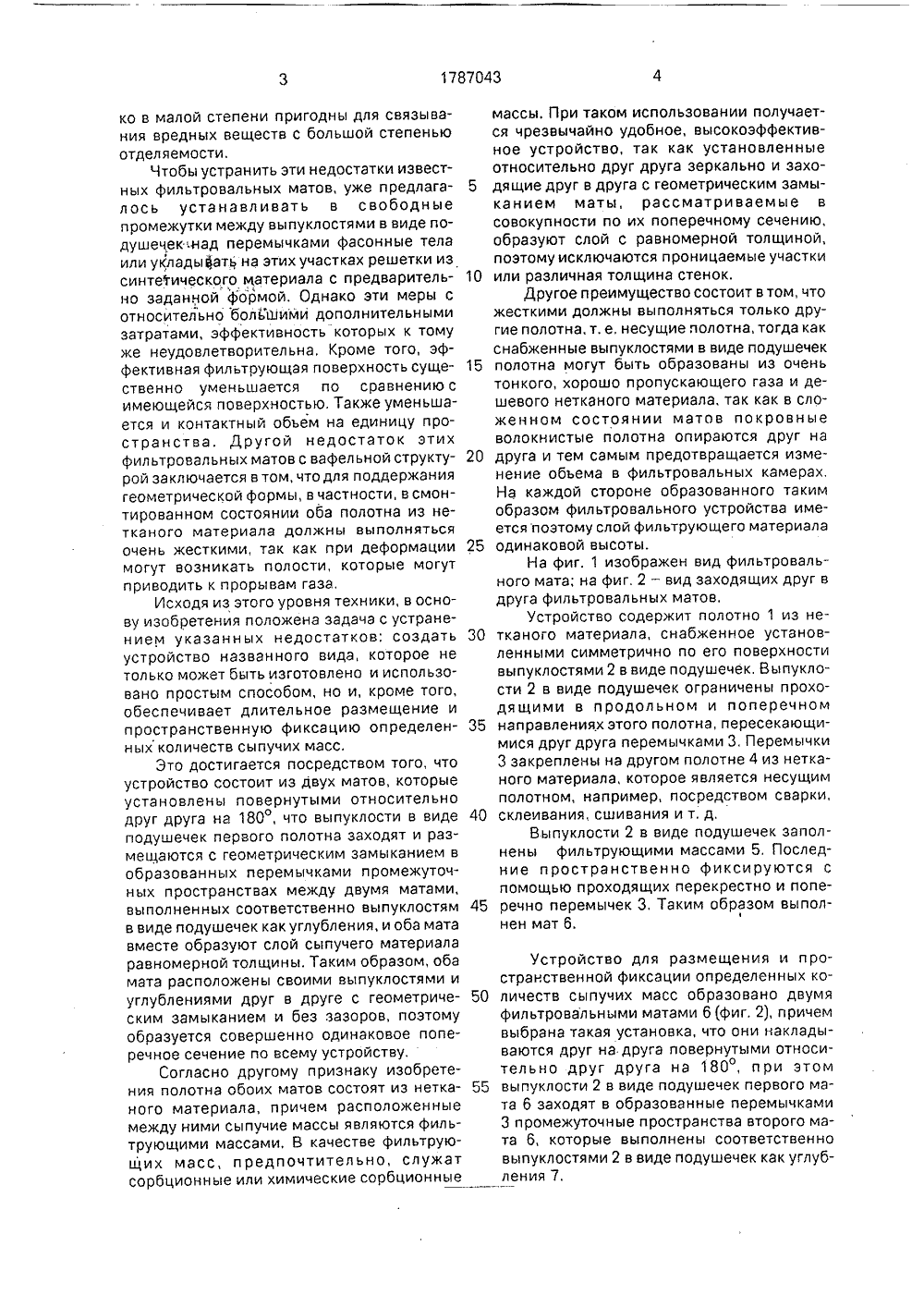

(51)5 В 01 О 39/00, В 01,3 20/ ИСАНИЕ ИЗОБРЕТЕ АТЕНТУ массы, причем одно из полотен выполнено так, что по его поверхности образуются выпуклости в виде подушечек, которые ограничены проходящими в продольном и поперечном направлениях этого полотна, пересекающими друг друга перемычками, закрепленными на другом полотне, Устройство состоит из двух матов, установленных повернутыми относительно друг друга на 180 так, чтобы выпуклости в виде подушечек одного полотна первого мета заходили и располагались с геометрическим замыканием в образованных перемычками промежуточных пространствах второго мата, которые выполнены соответственно выпуклостям в виде подушечек какуглубления, и оба мата вместе образовывали слой сыпучего материала равномерной толщины, Полотна матов состоят из нетканого материала, причем расположенные между ними массы являются фильтрующими массами. 3 3, п. ф-лы, 2 ил.(54) УСТРОЙСТВО П РОСТРАН СТВ Е Н ДЕЛЕННЫХ КОЛИ (57) Использован странственная фик личеств сыпуч изобретения, устр ненных между соб лотна, между котор АЗМЕЩЕН ИКСАЦИИ О СЫПУЧИХ мещение и пределенн сс, Сущ меет два азующих м ещаются сь ДЛЯ Р НОЙ ф ЧЕСТВ ие: раз сация о их ма ойство и ой иобрми разм ПРЕМАСС х коость оедиат по- пучие собой таким обра большие выпуклост ющие вафельную таким образом фи тем самым различн толщину слоя. Это что в случае, когда ный мат протекает пребывания газа различным в зави месте газ протекае мат, Кроме того, в сотой наполнения, ных участках обои материала происх дение газа, Име фильтровальные м СУДАРСТВЕННОЕ ПАТЕНТН ДОМСТВО СССРОСПАТЕНТ СССР) Г 21) 4743370/26(72) Хайнц Хельтер, Хайнрих Игельбюшер,Хайнрих Греш и Хериберт Деверт(ОЕ)56) Патент США М. 4250172, кл, В 32 В 5/16,1981,Изобретение касается устройства для размещения и пространственной фиксации определенных количеств сыпучих масс, имеющего два соединенных между собой, образующих мат полотна, между которыми размещаются сыпучие массы,Известно размещение сорбционных или химических сорбционных масс между полотнами из нетканого материала с образованием фасонных тел для получения фильтровальных матов, Это происходит путем закрепления двух полотен из нетканого материала, на которых размещаются сыпучие массы, между которыми располагаются фильтрующие массы. Для пространственной фиксации фильтрующих масс полотна из нетканого материала соединены между зом, что образуются не- р4и в виде подушечек, иместруктуру. Выполненныйльтровальный мат имеет ую по поверхности мата Ф имеет недостаток в том, (гд через такой фильтровальгаз для очистки, то время в фильтровальном мате имости от того, в каком Сд т через фильтровальный местах с небольшой выа также на соединительх полотен.из нетканого одит усиленное прохожющие такое устройство аты, таким образом, тол ько в малой степени пригодны для связывания вредных веществ с большой степенью отделяемости.Чтобы устранить эти недостатки известных фильтровальных матов, уже предлагалось устанавливать в свободные промежутки между выпуклостями в виде подушечек.над перемычками фасонные тела или уклады фатц на этих участках решетки из синтетического материала с предварительно заданной формой. Однако эти меры с относительно большими дополнительными затратами, эффективность которых к тому же неудовлетворительна, Кроме того, эффективная фильтрующая поверхность существенно уменьшается по сравнению с имеющейся поверхностью, Также уменьшается и контактный объем на единицу пространства. Другой недостаток этих фил ьтровальных матов с вафельной структурой заключается в том, что для поддержания геометрической формы, в частности, в смонтированном состоянии оба полотна из нетканого материала должны выполняться очень жесткими, так как при деформации могут возникать полости, которые могут приводить к прорывам газа,Исходя из этого уровня техники, в основу изобретения положена задача с устранением указанных недостатков ,создать устройство названного вида, которое не только может быть изготовлено и использовано простым способом, но и, кроме того, обеспечивает длительное размещение и пространственную фиксацию определенных количеств сыпучих масс.Это достигается посредством того, что устройство состоит из двух матов, которые установлены повернутыми относительно друг друга на 180, что выпуклости в виде подушечек первого полотна заходят и размещаются с геометрическим замыканием в образованных перемычками промежуточных пространствах между двумя матами, выполненных соответственно выпуклостям в виде подушечек как углубления, и оба мата вместе образуют слой сыпучего материала равномерной толщины, Таким образом, оба мата расположены своими выпуклостями и углублениями друг в друге с геометрическим замыканием и без зазоров, поэтому образуется совершенно одинаковое поперечное сечение по всему устройству.Согласно другому признаку изобретения полотна обоих матов состоят из нетканого материала, причем расположенные между ними сыпучие массы являются фильтрующими массами. В качестве фильтрующих масс, предпочтительно, служат сорбционные или химические сорбционныеканием маты, рассматриваемые в совокупности по их поперечному сечению, образуют слой с равномерной толщиной, поэтому исключаются проницаемые участки или различная толщина стенок.Другое преимущество состоит в том, что жесткими должны выполняться только другие полотна, т. е, несущие полотна, тогда как снабженные выпуклостями в виде подушечек полотна могут быть образованы из очень тонкого, хорошо пропускающего газа и дешевого нетканого материала, так как в сложенном состоянии матов покровные волокнистые полотна опираются друг на друга и тем самым предотвращается изменение объема в фильтровальных камерах. На каждой стороне образованного таким образом фильтровального устройства имеется поэтому слой фильтрующего материала одинаковой высоты.На фиг. 1 изображен вид фильтровального мата; на фиг, 2 - вид заходящих друг в друга фильтровальных матов.Устройство содержит полотно 1 из нетканого материала, снабженное установленными симметрично по его поверхности выпуклостями 2 в виде подушечек. Выпуклости 2 в виде подушечек ограничены проходящими в продольном и поперечном направлениях этого полотна, пересекающимися друг друга перемычками 3, Перемычки 3 закреплены на другом полотне 4 из нетканого материала, которое является несущим полотном, например, посредством сварки, склеивания, сшивания и т. д,Выпуклости 2 в виде подушечек заполнены фильтрующими массами 5. Последние пространственно фиксируются с помощью проходящих перекрестно и попеоечно перемычек 3, Таким образом выполнен мат 6. 50 55 10 15 20 25 30 35 40 45 массы. При таком использовании получается чрезвычайно удобное, высокоэффективное устройство, так как установленные относительно друг друга зеркально и заходящие друг в друга с геометрическим замыУстройство для размещения и пространственной фиксации определенных количеств сыпучих масс образовано двумя фильтровальными матами 6 (фиг. 2), причем выбрана такая установка, что они накладываются друг на друга повернутыми относительно друг друга на 180, при этом выпуклости 2 в виде подушечек первого мата 6 заходят в образованные перемычками 3 промежуточные пространства второго мата 6, которые выполнены соответственно выпуклостями 2 в виде подушечек как углубления 7,

Смотреть

Заявка

4743370, 23.03.1990

ХайнцХёльтерЈ)Е)

ХАЙНЦ ХЕЛЬТЕР, ХАЙНРИХ ИГЕЛЬБЮШЕР, ХАЙНРИХ ГРЕШ, ХЕРИБЕРТ ДЕВЕРТ

МПК / Метки

МПК: B01D 39/00, B01J 20/28

Метки: количеств, масс, определенных, пространственной, размещения, сыпучих, фиксации

Опубликовано: 07.01.1993
