Способ уплотнения растительных материалов и устройство для осуществления

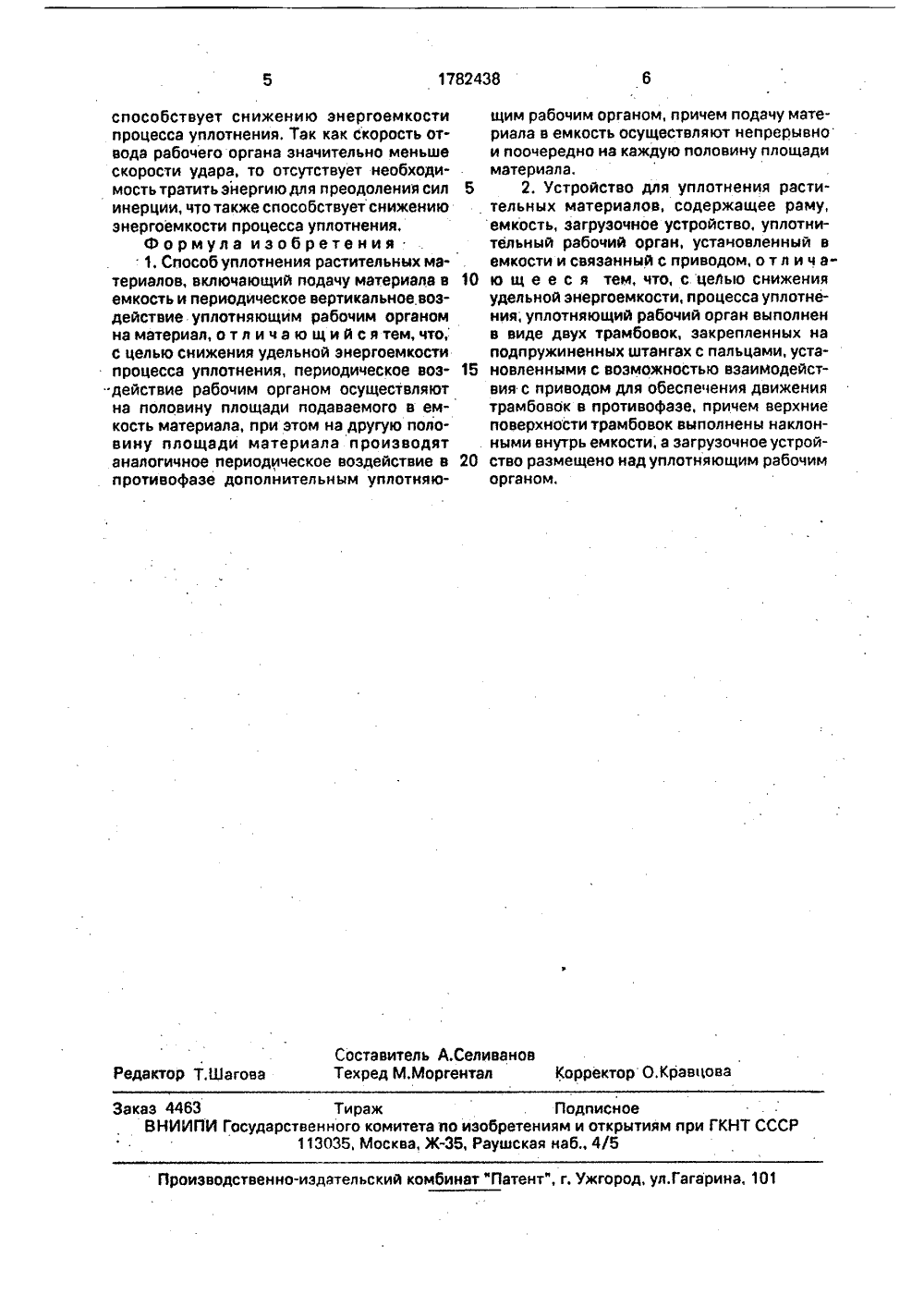

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 19) (1) 3 А 01 Р 15/04 ОСУДАРСТВЕНЮЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ, ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ У СВИДЕТЕЛЬСТВ К АВТО 1.(72) Н.М.Антонов, В.К.Гупалов, А.И,Заборский, А.П.Селиванов и Г.М.Шабанов (56) Заявка ФРГФ 3639792, кл, А 01 Е 25/00, 1989, (54) СПОСОБ УПЛОТНЕНИЯ РАСТИТЕЛЬНЫХ МАТЕРИАЛОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Назначение изобретения; для уплотнения растительного материала в контейнере при заготовке силоса и сенажа, Сущность изобретения: способ осуществляют при помощи устройства, где рабочим органом пе 2риодически воздействуют на половину площади емкости с материалом, а затем, не прекращая этого воздействия, производят периодическое воздействие на другую часть площади материала другим рабочим органом при непрерывной подаче материала, причем уплотняющий рабочий орган выполнен в виде двух трамбовок 4 со штангами 5, снабженными пальцами 7 и пружинами 6, а верхние поверхности трамбовок 4 выполнены наклонными внутрь емкости, при этом привод выполнен в виде двух пар цепей 11, каждая из которых цепями соединена между собой планками 12, которые установлены с возможностью взаимодействия с пальцами 7 для обеспечения вертикального возвратно-поступательного движения трамбовок 4 в З противофазе. 2 с.п, ф-лы, 3 ил,Изобретение относится к сельскому хозяйству, в частности к кормоприготовлению,предназначено для уплотнения растительного материала в контейнере при заготовкесилоса и сенажа. 5Известен способ уплотнения материалав прессовальном канале, заключающийся впериодическом воздействий поршня на уплотняемый материал с последующим его отводом для подачи новой порции, и 10устройство для его осуществления, содержащее поршень, совершающий возвратнопоступательное движение в прессовальномканале посредством кривошипно-шатунного механизма и канал для подачи материала. 15Недостатком такого способа и устройстваявляется высокая удельная энергоемкостьпрооесса уплотнения в связи с тем, что приотводе поршня для подачи новой порцииуплотненный материал имеет воэможность 20частично восстанавливать первоначальныйобъем, а также значительные потери энергйи"на преодоление сйл инерции-в кривошипно-шатунном механизме.Цель изобретения - снижение удельной 25энергоемкости процесса уплотнения.Цель достигается тем, что рабочим органом периодически воздействуют на частьплощади материала, а затем не прекращаяэтого воздействия производят периодическое воздействие на другуючасть площадиматериала другим рабочим органом при непрерывной подаче материала; причем уплотняющий рабочий орган выполнен в видедвух трамбовок со штангами, снабженными 35пальцами и пружинами, а верхние поверхности трамбовок выполнены наклоннымивнутрь емкости, при этом привод выполненв виде двух пар цепных передач, каждая изкоторых своими цепями соединена между 40собой планками, при этом привод снабженнаправляющими, закрепленными на раме,и установлен с возможностью перемещенияпо ним, В результате примененйя предложенного способа уплотнения растительных 45материалов удельная энергоемкость процесса уплотнения уменьшается на 14 ф.На фиг.1 изображено устройство дляосуществления способа уплотнения растительных материалов в контейнере; на фиг,2 50- вид пары цепей, соединенных планками;на фиг,3 - узел на фиг.1,Предложенный способ осуществляетсяпри помощи устройства для уплотнения .растительных материалов в контейнере, которое содержит раму 1 с закрейленными наней направляющими 2 с пазами, приводноймеханизм 3, имеющий возможность вертикальных перемещений по пазам, две трамбовки 4 со штангами 5, снабженными пружинами 6 и пальцами 7, подъемный механизм 8, транспортер 9 для подачи растительного материала, сменную емкость 10. Приводной механизм 3 снабжен двумя парами цепей 11, в которых цепи соединены между собой планками 12.Устройство работает следующим образом,Растительный материал транспортером 9 подается в емкость 10 и заполняеет одну из ее частей, над которой трамбовка 4 поднята, Другая трамбовка опирается на уплотняемый материал. Приводной механизм 3 одной из пар цепей 11, соединенных планками 12, зацепив этими планками за палец 7 поднимает штангу 5 и трамбовку 4 вверх, сжимая при этом пружину 6. Во время подьема одной из трамбовок 4 приводной механизм 3 опирается через пружину 6 на другую трамбовку. Разные положения трамбовок относительно поверхности уплотняемого материала и наклон поверхностей, обращенных внутрь емкости, не препятствуют заполнению емкости растительным материалом. Подойдя к верхнему положению, планки 8, поднимающие трамбовку, начнут по очереди выходить из зацепления с пальцем 7. Как тдлько последняя планка 8 выйдет из зацепления с пальцем 7, трамбовка 4 под действием силы тяжести и силы упругости пружины обрушится вниз, произведя уплотнение растительного материала и будет . оставаться в нижнем положении, удерживая растительный материал от восстановления первоначального обьема, Другая трамбовка при этом войдет в зацепление с планками 6, пальцем 7 и начнут подниматься вверх, Таким образом процесс полностью повторится для другой трамбовки. По мере наполнения контейнера 10, приводной механизм 3 с трамбовками 4 постепенно перемещается вверх вдоль направляющих пазов 2, так как он постоянно опирается одной из трамбовок 4 на поверхность уплотняемого материала, Как только контейнер 10 заполнится полностью, приводной механизм 3 прекращает свою работу и поднимается подьемным механизмом 8 вверх, обеспечивая возможность замены емкости,Таким образом, устройством обеспечивается через одну иэ трамбовок постоянное воздействие на часть поверхности уплотняемого материала, вызывая релаксацию напряжений в нем после очередного воздействия, а также препятствует восстановлению материалом первоначального обьема не только в зоне воздействия рабочего органа, но и в гюловине емкости где трамбовка поднята благодаря силам сцепления частиц корма, что в конечном итоге1782438 Редактор Т.щагова Составитель А,СеливановТехред М,Торгентал Корректор О.Кравцова Заказ 4463 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 способствует снижению энергоемкости процесса уплотнения. Так как скорость отвода рабочего органа значительно меньше скорости удара, то отсутствует необходимость тратить энергию для преодоления сил инерции, что также способствует снижению энергоемкости процесса уплотнения,Формула изобретения 1. Способ уплотнения растительных материалов, включающий подачу материала в емкость и периодическое вертикальное.воздействие уплотняющим рабочим органом наматериал, отл и чаю щийсятем,что, с целью снижения удельной энергоемкости процесса уплотнения, периодическое воз-действие рабочим органом осуществляют на половину площади подаваемого в емкость материала, при этом на другую половину площади материала производят аналогичное периодическое воздействие в противофазе дополнительным уплотняющим рабочим органом, причем подачу материала в емкость осуществляют непрерывно и поочередно на каждую половину площади материала.5 2. Устройство для уплотнения растительных материалов, содержащее раму, емкость, загрузочное устройство, уплотнительный рабочий орган, установленный в емкости и связанный с приводом, о т л и ч а ю щ е е с я тем, что, с целью сниженияудельной энергоемкости, процесса уплотнения; уплотняющий рабочий орган выполнен в виде двух трамбовок, закрепленных на подпружиненных штангах с пальцами, уста новленными с возможностью взаимодействия с приводом для обеспечения движения трамбовок в противофазе, причем верхние поверхности трамбовок выполнены наклон. ными внутрь емкости, а загрузочное устрой ство размещено над уплотняющим рабочиморганом.
