Виброциклон
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

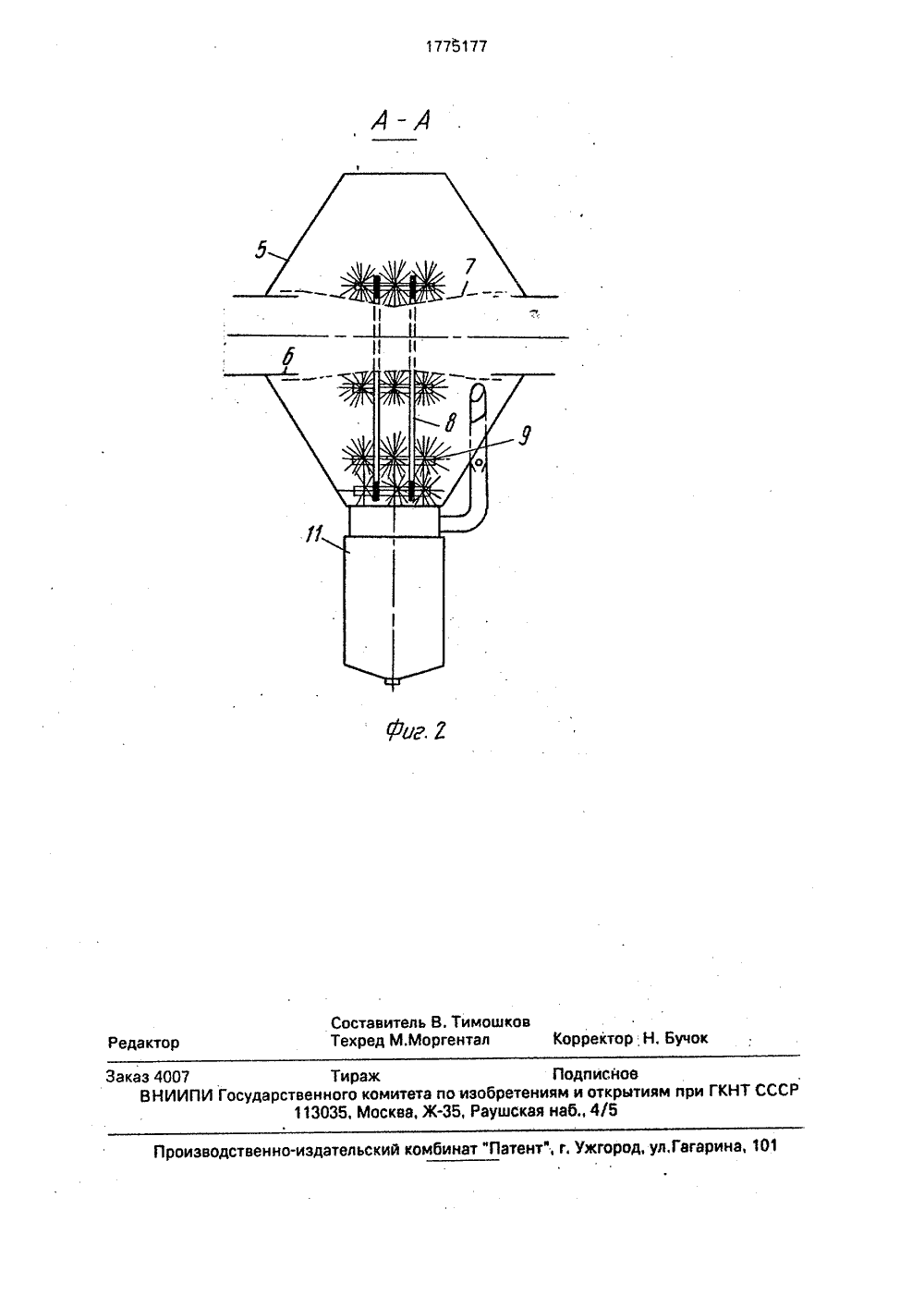

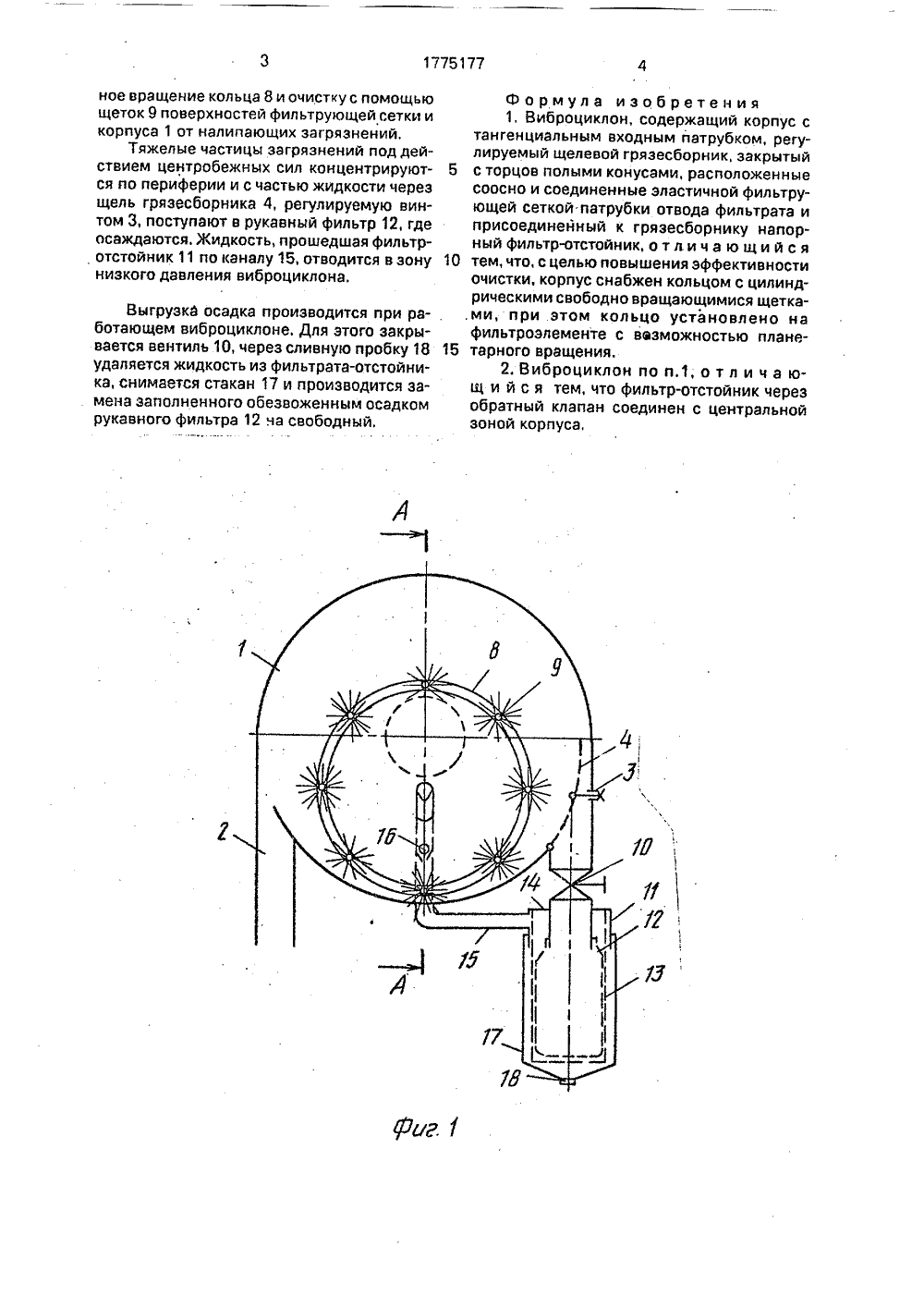

(19 4 С 9 ГОСУДАРСТВЕННПО ИЗОБРЕТЕНИПРИ ГКНТ СССР КОМИТЕТИ ОТКРЫТИЯ САН ЗОБ ТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР М 691208, кл. В 04 С 9/00, 1978.Авторское свидетельство СССР М 1473". 91, кл, В 04 С 9/00, 1987.(57) Изобретение относится к текнике разделения неоднородных жидких сред и позволяет повысить эффективность очистки. Для этого в виброциклоне, содержащем корпус Изобретение относится к технике разделения неоднородных жидких сред, а конкретнее, к аппаратам для очистки жидкостей от механических загрязнений.Цель изобретения - повышение эффективности очистки.На фиг,1 представлен виброциклон, общий вид; на фиг.2 - разрез А-А на фиг.1,Виброциклон состоит:1 з корпуса 1 с тангенциальным входным патрубком 2 и регулируемым винтом 3, щелевым грязесборником 4. Торцы корпуса закрыты полыми конусами 5 с расположенными соосно патрубками 6 отвода фильтрата, соединенные с эластичным фильтроэлементом 7. На фильтроэлементе установлено с возможностью планетарного вращения кольцо 8, снабженное цилиндрическими свободно вращающимися щетками 9. К щелевому грязесборнику ным входным патрубком, отвода фильтрата, соедичным фильтрозлементом лено с возможностью плания кольцо с цилиндричевращающимися щетками ащаясь, приводит в движе- Ф и К налипшие частицы тицы концентрируются на ерез регулируемую щель поступают в напорный , состоящий из рукавного орной сетки и связанный чищенной жидкости через с центральной зоной К. 1(К) с тангенциаль соосные патрубки ненные с эласти (Ф), на Ф установ нетарного враще скими свободно (Щ). Жидкость, вр ние Щ, снимает с загрязнений. Час периферии К и ч грязесборника фильтр-отстойник фильтра 12 и оп каналом отвода о обратный клапан з.п.ф-лы. 1 ил,через вентиль 10 присоединен напорный фильтр-отстойник 11, состоящий из рукавного фильтра.12 и опорной сетки 13, установленных на крышке 14 и связанных с помощью сливного канала 15 и обратного клапана 16 с центральной зоной виброциклона, а также закрывающий сетку стакан 17, снабженный сливной пробкой 18,Виброциклон работает следующим образом,Исходная жидкость через тангенциальный входной патрубок 2 поступает под давлением в корпус 1 и приобретает интенсивное вращательное движение.При этом основной поток жидкости фильтруется через эластичный фильтроэлемент 7 и покидает виброциклон через патрубки 6 отвода фильтрата. Вращаясь в корпусе жидкость обеспечивает планетар 1775177ное вращение кольца 8 и очистку с помощью щеток 9 поверхностей фильтрующей сетки и корпуса 1 от налипающих загрязнений,Тяжелые частицы загрязнений под действием центробежных сил концентрируются по периферии и с частью жидкости через щель грязесборника 4, регулируемую винтом 3, поступают в рукавный фильтр 12, где осаждаются. Жидкость, прошедшая фильтр- отстойник 11 по каналу 15, отводится в зону низкого давления виброциклона. Выгрузка осадка производится при работающем виброциклоне. Для этого закрывается вентиль 10, через сливную пробку 18 удаляется жидкость из фильтрата-отстойника, снимается стакан 17 и производится замена заполненного обезвоженным осадком рукавного фильтра 12 ча свободный. Формула изобретения 1, Виброциклон, содержащий корпус стангенциальным входным патрубком, регулируемый щелевой грязесборник, закрытый 5 с торцов полыми конусами, расположенныесоосно и соединенные эластичной фильтрующей сеткой патрубки отвода фильтрата и присоединейный к грязесборнику напорный фильтр-отстойник, о т л и ч а ю щ и й с я 10 тем, что, с целью повышения эффективностиочистки, корпус снабжен кольцом с цилиндрическими свободно вращающимися щетка,ми, при этом кольцо установлено на фильтроэлементе с вазможностью плане тарного вращения.2. Виброциклон по п.1, о т л и ч а ющ и й с я тем, что фильтр-отстойник через обратный клапан соединен с центральной зоной корпуса.177 ЬЪ 77 Корректор о акт КНТ СССР оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Заказ 4007ВНИИП Составитель В. ТимошковТехред М.Моргентал Тираж Подписное дарственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4317838, 19.10.1987
ТОМСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ
МЕЛЬКОВ ВИКТОР ИВАНОВИЧ, ШЕСТАКОВ ВИКТОР НИКОЛАЕВИЧ, МОРОЗОВ ОЛЕГ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: B04C 9/00
Метки: виброциклон
Опубликовано: 15.11.1992
Код ссылки
<a href="https://patents.su/3-1775177-vibrociklon.html" target="_blank" rel="follow" title="База патентов СССР">Виброциклон</a>
