Способ создания трещины в плоском образце

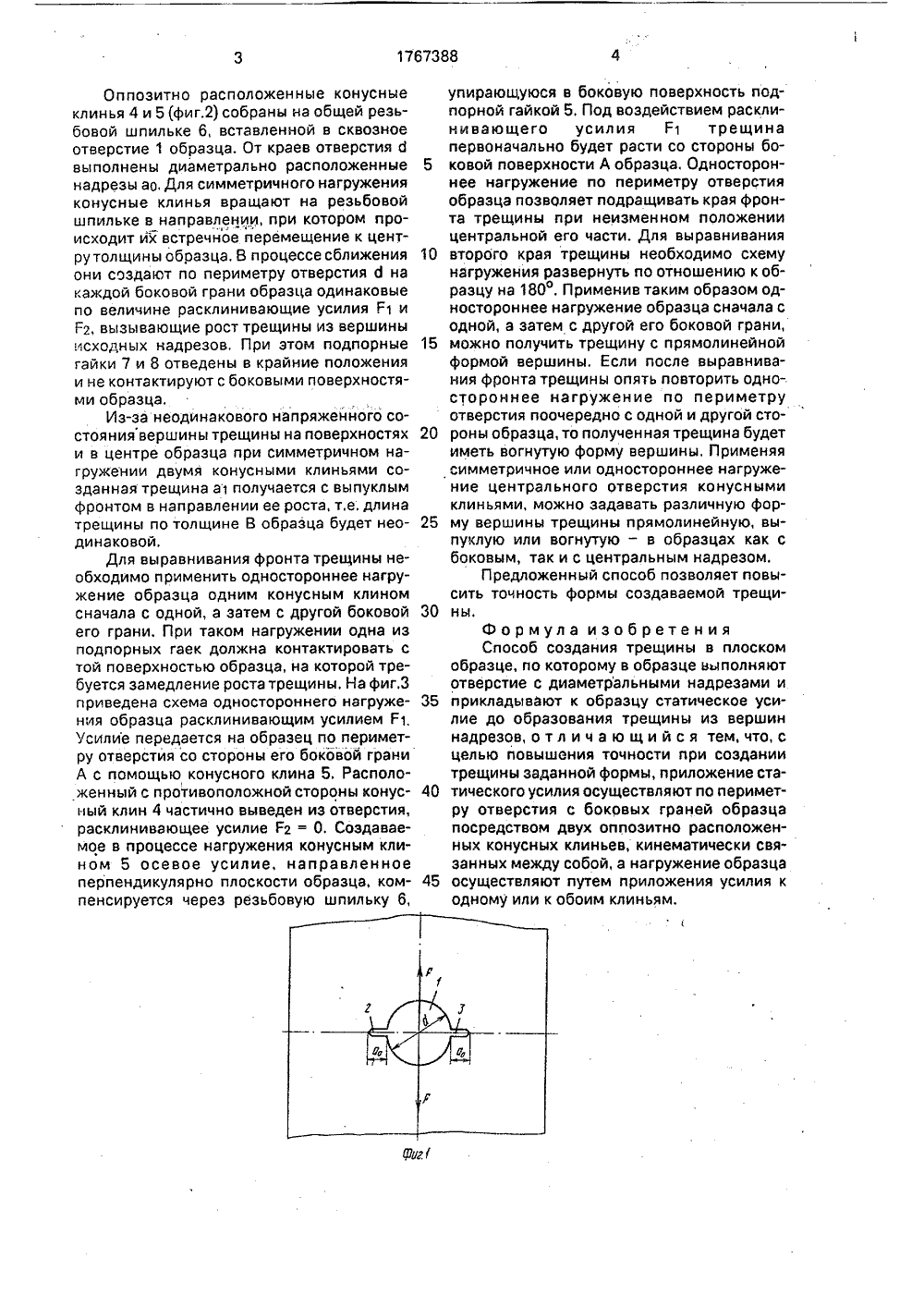

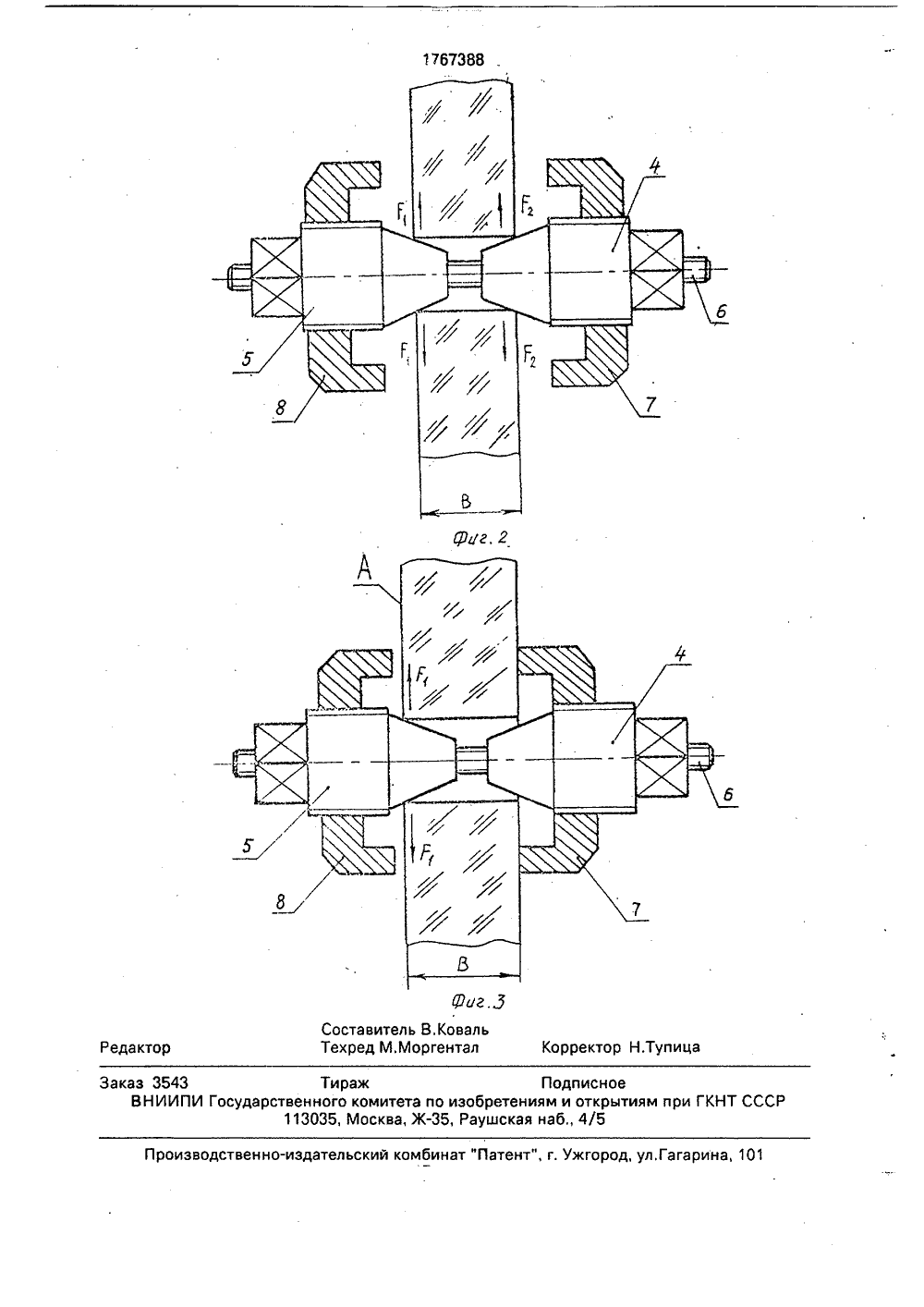

(5 цз 6 01 й 3/00 РЕТЕНИЯ К АВТО Науменкоорость роста трещив. М,: Металлургия существляетс ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И МУ СВИДЕТЕЛЬСТВ(71) Черниговский фиитехнического инстикой Октябрьскойреволюции(56) Школьник Л.М. Ски живучесть металло1973, с. 315. лиал Киевского полтута им. 50-летия Вели- социалистической Изобретение относится к области механических испытаний материалов.Известен способ создания трещины в плоском образце, заключающийся етом, что трещина выращивается из вершины острого надреза нагружением образца циклической нагрузкой, действующей перпендикулярно линии надреза (1).Недостаток данного метода заключается в том, что из-за неодинакового напряженного состояния вершины трещины по толщине образца, фронт трещины получается выпуклым в направлении ее распространения. Система нагружения не позволяет регулировать форму вершины трещины.Целью изобретения является повышение точности при создании трещины заданной формы.Указанная цель достигается тем, что трещина в плоском образце со сквозным отверстием и диаметральными надрезами создается путем приложения статического усилия по периметру отверстия с боковых(54) СПОСОБ СОЗДАНИЯ ТРЕЩИНЫ В ПЛОСКОМ ОБРАЗЦЕ(57) Изобретение касается механических испытаний материалов. Целью изобретения является повышение точности при создании трещины заданной формы, Трещина в плоском образце с центральным отверстием и диаметральными надрезами создается путем приложения статического усилия по периметру отверстия с боковых граней образца посредством двух оппозитно расположенных конусных клиньев, Нагружение образца осуществляют с помощью одного или обоих клиньев, 3 ил,гранеи образца посредством двух оппозитно расположенных конусных клиньев, кинематически связанных между собой, а нагружение образца осуществляют путем приложения усилия к одному или к обоим клиньям. Это позволяет создавать трещины в образцах как с центральным, так и с боковым надрезом. Принятая конструкция нагружающего устройства дает возможность управлять формой трещины путем приложения статического расклинивающего усилия с помощью одного или обоих конусных клиньев,На фиг.1 приведена схема нагружения плоского образца со сквозным отверстием 1 и диаметральными надрезами 2, 3; на фиг,2 - нагружающее устройство при симметричном нагружении образца по периметру отверстия расклинивающим усилием в работе; на фиг.3 - схема одностороннего нагружения образца.Нанесение трещины оя следующим образом.10152025 30 35 40 45 упирающуюся в боковую поверхность подпорной гайкой 5. Под воздействием расклинивающего усилия Г 1 трещинапервоначально будет расти со стороны боковой поверхности А образца. ОдностороннЕе нагружение по периметру отверстия образца позволяет подращивать края фронта трещины при неизменном положениицентральной его части. Для выравнивания второго края трещины необходимо схему нагружения развернуть по отношению к образцу на 180. Применив таким образом одностороннее нагружение образца сначала с одной, а затем с другой его боковой грани,можно получить трещину с прямолинейной формой вершины. Если после выравнивания фронта трещины опять повторить одностороннее нагружение по периметру отверстия поочередно с одной и другой стороны образца, то полученная трещина будет иметь вогнутую форму вершины, Применяясимметричное или одностороннее нагружение центрального отверстия конусными клиньями, можно задавать различную форму вершины трещины прямолинейную, выпуклую или вогнутую - в образцах как с боковым, так и с центральным надрезом.Предложенный способ позволяет повысить точность формы создаваемой трещины.Формула изобретения Способ создания трещины в плоском образце, по которому в образце выполняют отверстие с диаметральными надрезами и прикладывают к образцу статическое усилие до образования трещины из вершин надрезов, отл ич а ю щи й ся тем, что, с целью повышения точности при создании трещины заданной формы, приложение статического усилия осуществляют по периметру отверстия с боковых граней образца посредством двух оппоэитно расположенных конусных клиньев, кинематически связанных между собой, а нагружение образца осуществляют путем приложения усилия к одному или к обоим клиньям,,Ковальгентал Корректор Н,Тупиц кто Тираж ГКНТ ССС рствен ного комитета по 113035, Москва, Жизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 аказ 3543 ВНИИПИ Госу оста вител ехред М.М Подписноебретениям и открытиям паушская наб., 4/5
