Плотина из грунтовых материалов

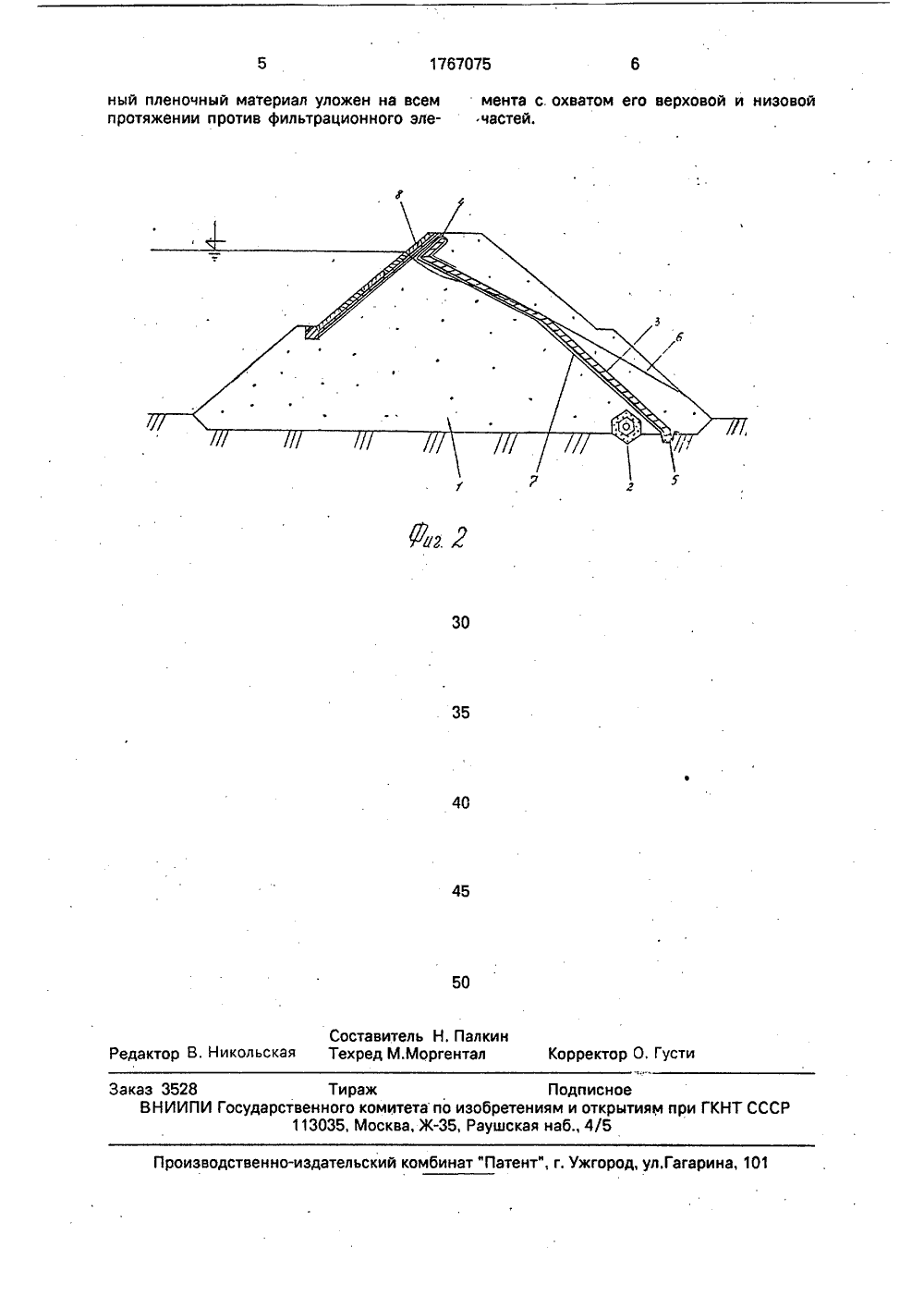

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 02 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ИЗОБРЕТЕН ЛЬСТВУ 50327/15.10.92, Бюл. М 37ославский политехническийВ,Журавлев и А,Р.Русановгаев Р.Р, Гидротехническиеасть 1, глухие плотины, М.:т, 1985,тарское свидетельство ССС3776, кл, Е 02 В 7/06 по 310/15 от 1989,ОТИНА ИЗ ГРУНТОВЫХ МАТпользование: при возведениучих грунтовых материалов необходимости увеличения дренажного стока и снижения потребности в дефицитных глинистых материалах для устройства противофильтрационных элементов. Существо изобретения: грунтовую плотину 1 оборудуют отводящим дренажем 2. В плотине 1 сооружают противофильтрационный элемент 3 ломаного очертания. Элемент 3 располагают вблизи кривой депрессии 6 по пленочному рулонному материалу 7. Материалом 7 окантовывают верховой козырек 4 и низовой зуб 5. В верховой части откоса 8 материал 7 прокладывают на глубине не менее глубины промерзания. 2 ил,инсти оруже ропро вке ГчРИАЛОВ и плотин в случаях О ПИСАНИЕАВТОРСКОМУ СВ10 15 20 25 30 35 40 45 50 Изобретение относится к гидротехническому строительству, и может быть использовано, в частности, при возведении грунтовых плотин из сыпучих материалов при дефиците или дороговизне материалов для устройства противофильтрационных элементов, а также при необходимости увеличения дренажного стока,Цель изобретения - повышение эффективностй работы плотины за счет увеличени.я дренажного стока, снижения потребности в дефицитных глинистых материалах и защиты от деформаций местного суффозионного выпора,На фиг,1 изображен поперечный разрезгрунтовой плотины из сыпучих грунтов с наклонным противофильтрационным элементом; на фиг,2 - поперечный разрез той же плотины с вариантом противофильтрационного элемента ломаного очертания,Грунтовая плотина 1 из сыпучих грунтов имеет отводящий дренаж 2, наклонный противофильтрационный элемент 3 с верховым козырьком 4 и низовым зубом 5. Наклонный противофильтрационный элемент 3 расположенвблизи кривой депрессии 6. Пленочныйрулонный материал 7, на котором лежит глиняный йаклонный противофильтрационныйэлемент 3, в низовой части окантовывают зуб 5, а в верховой части окантовывает верховой козырек 4, проходя под обратными фильтрами защитной одежды верхового откоса 8 на глубине не менее глубины промерзания,Плотина работает следующим образом.При фильтрации воды через тело плотины 1 кривая депрессии 6 устанавливается только на участке безнапорной фильтрации - от уреза воды до нижней грани наклонного противофильтрационного элемента 3, подстилаемого пленочным рулонным материалом 7, На остальном пути до зуба 5 напорный фильтрационный поток сверху ограничен положением рулонного пленочного материала 7 под наклонным противофильтрационным элементом 3, который и воспринимает местные градиенты напора.Отсутствие фильтрационного потока в зоне плотины 1 между низовым откосом и наклонным противофильтрационным элементом 3 обеспечивает защиту грунта низового откоса от деформаций местного суффозионного выпора. Верховой козырек 4 наклонного противофильтрационного элемента 3 заведен в сторону гребня плотины 1 на величину высоты вскатывания волны на откос и защищает плотину от попадания воды в пространство над наклонным противофильтрационным лементом 3, при этом сохраняя грунт в состоянии естественной влажности даже в случае нарушения работы обратных фильтров и покрытия верхового откоса. Козырек 4 защищен от суффозии пленочным рулонным материалом 7, а во избежание пучения при промерзании верхового откоса расположен ниже глубины промерзания грунтов верхового откоса. Наклонный противофильтрационный элемент 3 на всем протяжении снизу подстилается рулонным пленочным материалом 7, защищают его от размыва (суффозии) при интенсивной работе отводящего дренажа 2, от воздействия гидравлических градиентов напора в случае их возрастания при частичном выходе (кольматаже) этого дренажа из строя, а также от нарушения его целостности (образования трещин) при непредвиденных местных или неравномерных осадках (просадках) в случаях отклонения качества грунта тела плотины от нормативных требований. Защита снизу пленочным рулонным материалом 7 противофильтрационного наклонного элемента 3 позволяет обеспечить надежность работы плотины 1 и обусловливает отказ от утолщения наклонного противофильтрационного элемента 3, упрощая производство работ. Сам наклонный противофильтрационный элемент 3, будучи выполненным из пучинистого глинистого материала, вблизи откосов плотины 1 расположен ниже глубины промерзания, что обеспечивает его защиту от сил морозного пучения. Формула изобретения Плотина из грунтовых материалов, включающая основное тело из грунтового материала, защитную одежду верхового откоса и отводящий дренаж с противофильтрационным элементом, установленным с уклоном в сторону нижнего бьефа, состоящим из глинистого грунта с рулонным пленочным материалом и выполненным в верхней части по форме кривой депрессии, соответствующей максимальному напору, причем верховой конец противофильтрационного элемента расположен под защитной одеждой верхового откоса, а низовой его конец охватывает отводящий дренаж со стороны низового откоса и нижнего бьефа, прикрыт слоем грунта низового откоса плотины толщиной не менее глубины его промерзания, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективностим работы плотины за счет увеличения дренажного стока, снижения потребности в дефицитных глинистых материалах и защиты от деформаций местного суффозионного выпора, в качестве материала основного тела использован сыпучий грунтовый материал в рулон1767075 3 4 4 5 Составитель Н. Палкиня Техред М.Моргентал Корректор О, Г Редактор В, Николь зводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ный пленочный материал уложен на всем протяжении против фильтрационного элеаказ 3528 Тираж ВНИИПИ Государственного комитета 113035, Москва, Жмента с охватом его верховой и низовойчастей. Подписноеизобретениям и открытиям при ГКНТ СС
