Плотина из местных материалов

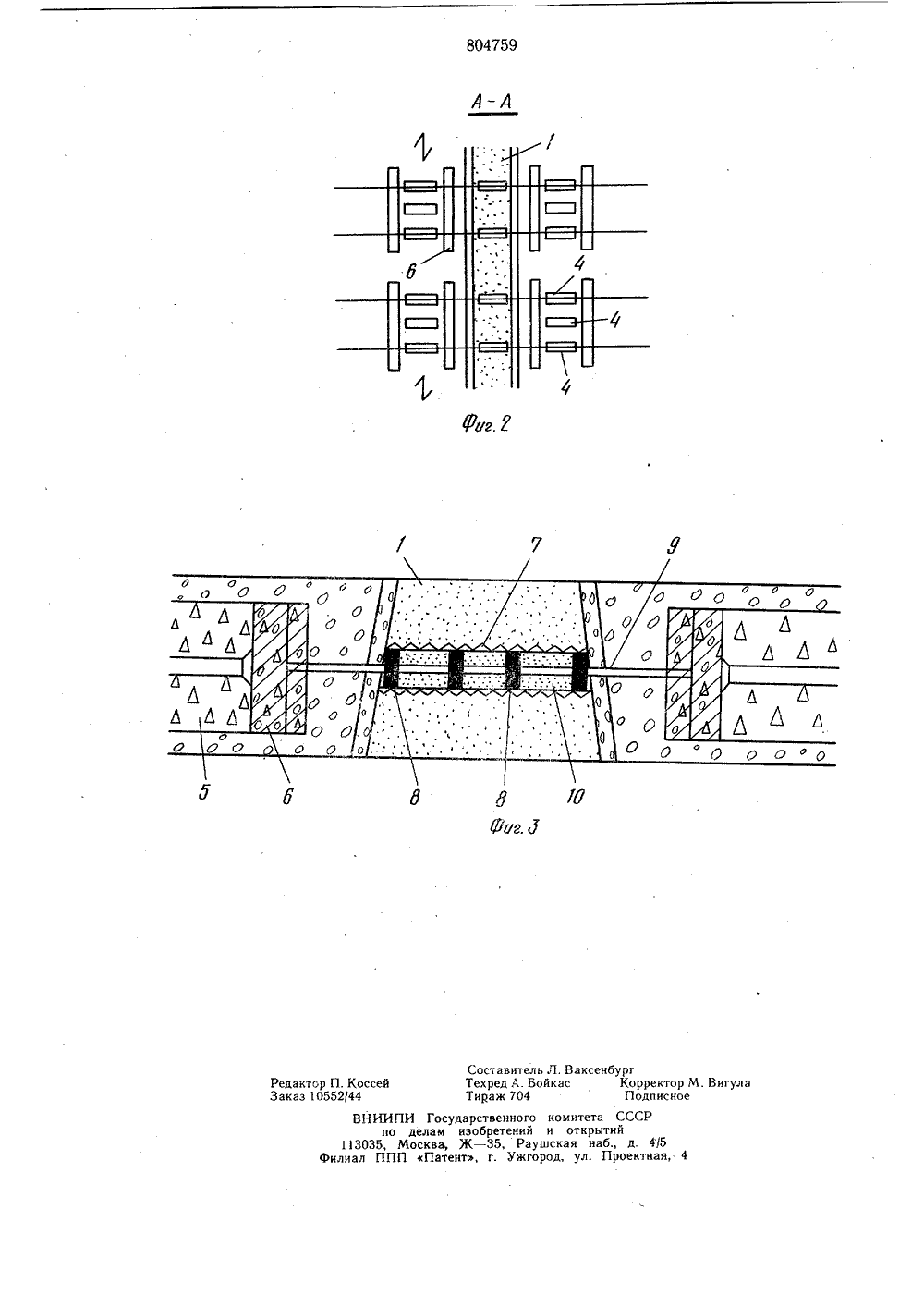

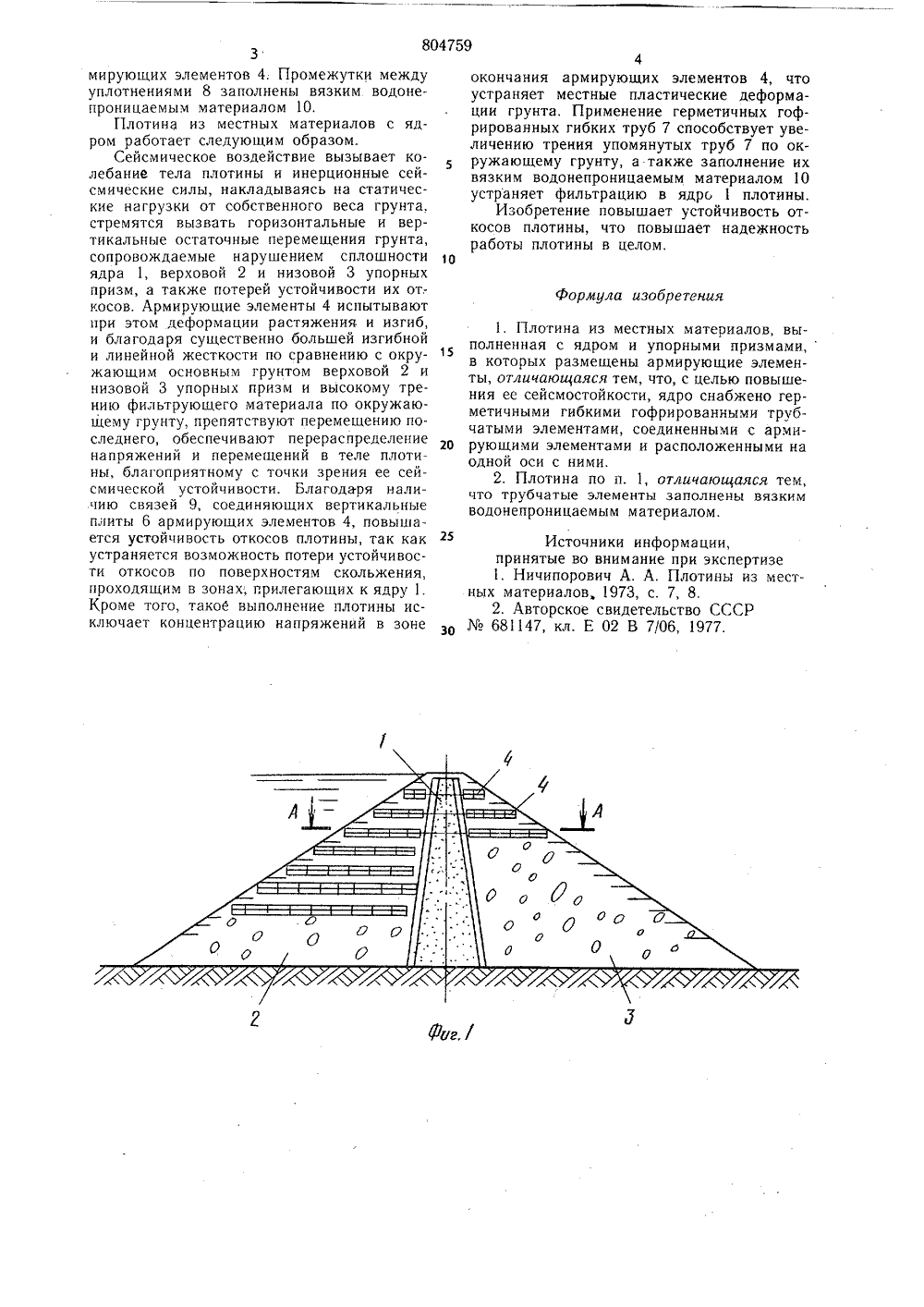

О П И С А Н И Е (1,) 804759ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик(51) М. КлЕ 02 В 7/06 Гооударствеииый комитет до делам иэобретеиий и открытий72) Авторы изобретеки ашенко и А. Т. Ли;. 13ктута,аучно-исследовательскии сектор Всесоюзного ор ектно-изыскательского и научно-исследовательскГидпроект им. С. Я. Жука) Заявитель) ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛО сится к гидротехни именно, к плотинам возводймым в райо ическими воздейств Изобретение отно им сооружениям, а естных материалов,интенсивными сейс ми. Известна плотин ключающая проти ент и по ные п ис- из ат та на интыоница ажена плотпоперечныйА на фиг. 1армирующих нь 20 а из местных материалов,в вофильтрационный элем у р рзмы 1,.Недостаток данной плотины заключаетсяв том, что она имеет низкую сейсмическуюустойчивость,Наиболее близкой к предложенной является сейсмостойкая плотина из местных материалов, включающая ядро и упорные призмы с размещенными в них поярусно армирующими элементами 21.Недостаток этой плотины заключаетсяв том, что хотя сама плотина и имеет высокую сейсмическую устойчивость, но возможна потеря устойчивости откосов плотины поповерхностям скольжения, проходящим мимо армирующих элементов, в 1 епосредственной близости от ядра плотины. При такойформе разрушения многие армирующие элементы плотины могут оказаться в обрушивающейся массе и будут практически бесполезны. Кроме того, в зоне окончания армирующих элементов имеет место концентрация напряжений, которая может вызв ь местные пластические деформации грунЦелью изобретения является повышение сейсмостойкости плотины.Поставленная цель достигается тем, что ядро плотины снабжено герметичными гибкими трубчатыми элементами, соединенными с армирующими элементами и расположенными на одной оси с ними,Кроме того, трубчатые элеме могут быть заполнены вязким водонепр емым материалом.На фиг, 1 изобр ина из местх материалов, разрез; на фиг. 2 - разрез А - ; на фиг. 3 - узел соединения элементов упорных призм.Сейсмостойкая плотина из местных материалов включает ядро 1, верховую 2 и низовую 3 упорные призмы с армирующими элементами 4, выполненными из соединенных между собой горизонтальных плит 5 и вертикальных плит 6. Ядро 1 снабжено герметичными гофрированными гибкими трубами 7 с уплотнениями 8 и связями 9, соединяющими вертикальные плиты 6 ар804759 Формула изобретения 3мирующих элементов 4: Промежутки между уплотнениями 8 заполнены вязким водонепроницаемым материалом 10.Плотина из местных материалов с ядром работает следующим образом.Сейсмическое воздействие вызывает колебание тела плотины и инерционные сейсмические силы, накладываясь на статические нагрузки от собственного веса грунта. стремятся вызвать горизонтальные и вертикальные остаточные перемещения грунта, сопровождаемые нарушением сплошности ядра 1, верховой 2 и низовой 3 упорных призм, а также потерей устойчивости их от; косов. Армирующие элементы 4 испытывают при этом деформации растяжения. и изгиб, и благодаря существенно большей изгибной и линейной жесткости по сравнению с окружающим основным грунтом верховой 2 и низовой 3 упорных призм и высокому трению фильтрующего материала по окружающему грунту, препятствуют перемещению последнего, обеспечивают перераспределение напряжений и перемещений в теле плотины, благоприятному с точки зрения ее сейсмической устойчивости. Благодаря наличию связей 9, соединяющих вертикальные плиты 6 армирующих элементов 4, повышается устойчивость откосов плотины, так как устраняется возможность потери устойчивости откосов по поверхностям скольжения, проходящим в зонах, грилегающих к ядру 1. Кроме того, такое выполнение плотины исключает концентрацию напряжений в зонезо 4окончания армирующих элементов 4, что устраняет местные пластические деформации грунта. Применение герметичных гофрированных гибких труб 7 способствует увеличению трения упомянутых труб 7 по окружающему грунту, а также заполнение их вязким водонепроницаемым материалом 10 устраняет фильтрацию в ядроплотины.Изобретение повышает устойчивость откосов плотины, что повышает надежность работы плотины в целом,1. Плотина из местных материалов, выполненная с ядром и упорными призмами, в которых размещены армирующие элементы, отличающаяся тем, что, с целью повышения ее сейсмостойкости, ядро снабжено герметичными гибкими гофрированными трубчатыми элементами, соединенными с армирующими элементами и расположенными на одной оси с ними.2. Плотина по п. 1, отличающаяся тем, что трубчатые элементы заполнены вязким водонепроницаемым материалом. Источники информации,принятые во внимание при экспертизе1. Ничипорович А. А, Плотины из местных материалов, 1973, с. 7, 8.2, Авторское свидетельство СССР681147, кл. Е 02 В 7/06, 1977,ВНИИПИ Гос по делам 113035, Москва,илиал ППП Пат
