Установка для утилизации и регенерации паров нефти

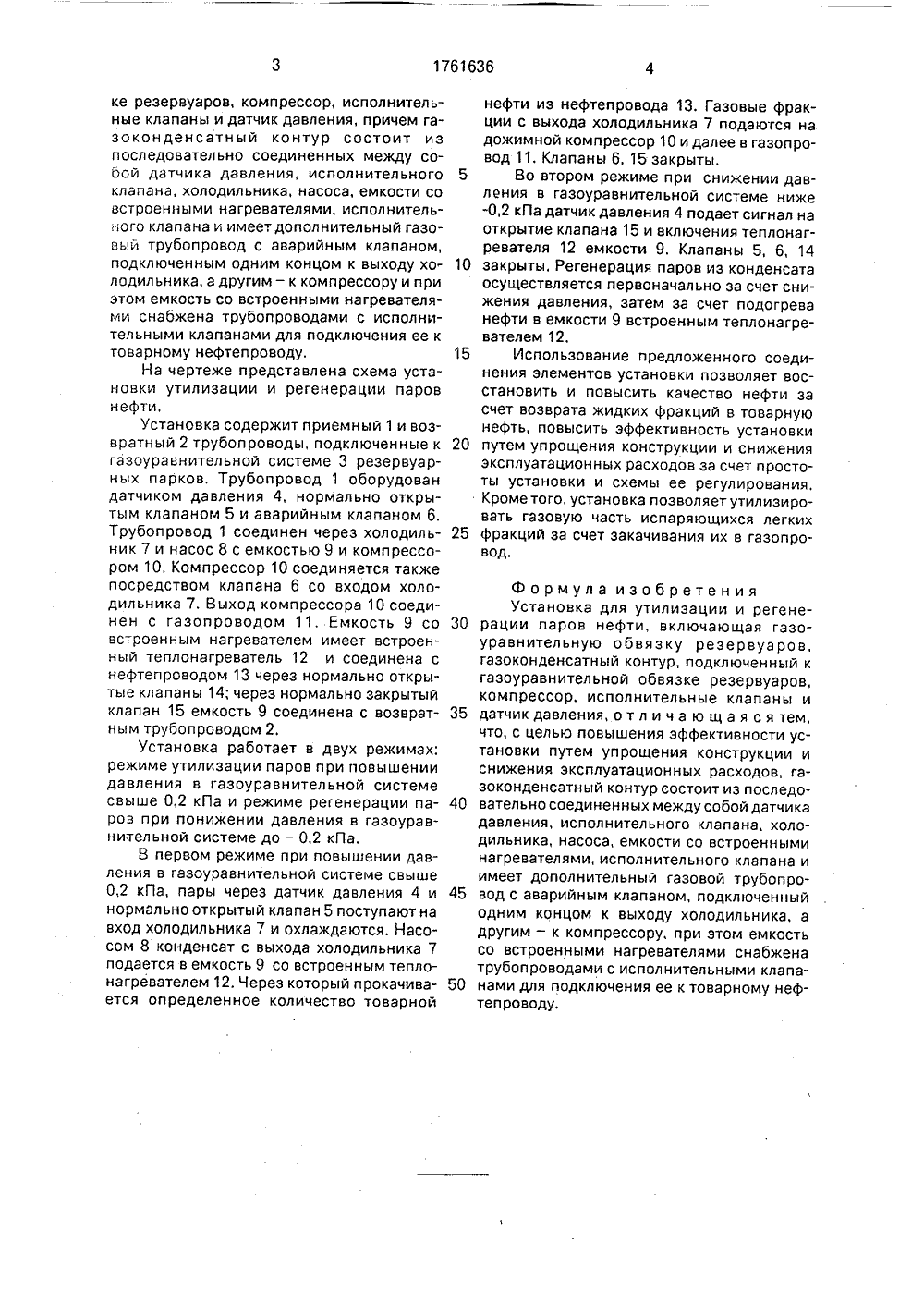

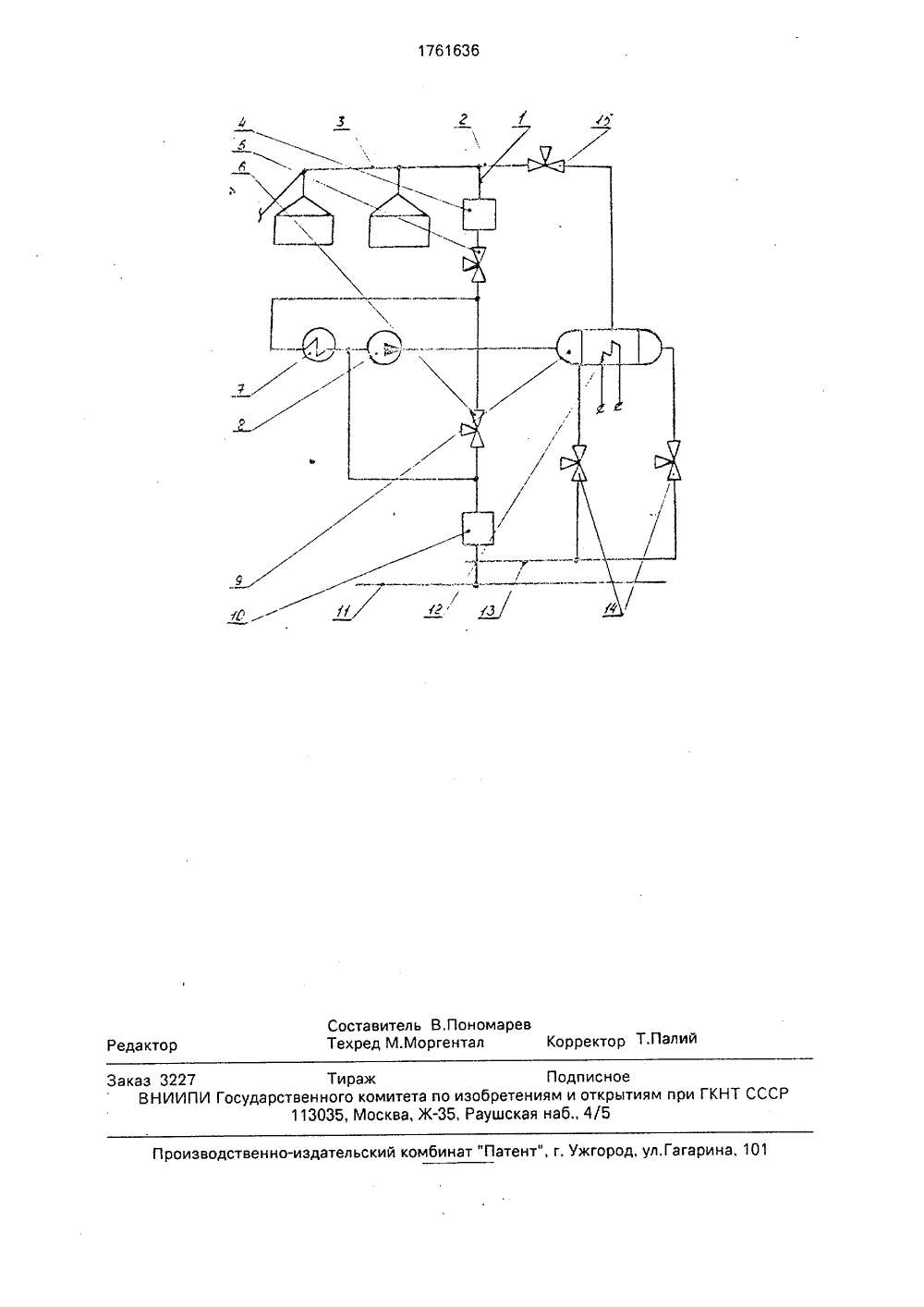

(51)5 В 65 О 90/30 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ы(71) Рубежанский филиал Днепропетровского химико-технологического института им.Ф,Э.Дэержинского(56) Авторское свидетельство СССРМ 1331743, кл. В 65 О 90/30, 1985.(54) УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ И РЕГЕНЕРАЦИИ ПАРОВ НЕФТИ(57) Использование: изобретение относится к подготовке и хранению нефти и нефтепродуктов и направлено на повышение эффективности установки путем упрощения конструкции и снижения эксплуатационных расходов. Сущность изобретения; установка для утилизации и регенерации паров нефИзобретение относится к области подготовки и хранения нефти и нефтепродуктов на промысле и может быть использовано в нефтехимической и нефтеперерабатывающей промышленности, а также в других отраслях народного хозяйства, связанных с хранением легкокипящих продуктов,Известна система улавливания паров нефти и нефтепродуктов из резервуаров, выбранная в качестве прототипа, содержащая контуры из компрессора высокого давления, холодильника и накопительного трубопровода со встроенными нагревателями и датчиками температуры, имеющего линию сброса конденсата,Недостатками известного решения являются сложность технологической схемы,.БЛ 1761636 А 1 ти включает газоуравнительную сб:,чзку резервуаров, газоконденсатный контур, подключенный к газоуравнительной обвязке резервуаров, емкость с встроенными нагревателями, компрессор, исполнительные клапаны и датчик давления, Новым является то, что газоконденсатный контур состоит из последовательно соединенных между собой датчика давления, исполнительного клапана, холодильника, насоса, емкости с встроенными нагревателями, исполнительного клапана и имеет дополнительный газовый трубопровод с аварийным клапаном. Дополнительный газовый трубопровод одним концом подключен к выходу холодильника, а другим - к компрессору. Емкость с встроенными нагревателями снабжена трубопроводами с исполнительными клапанами для подключения ее к това р ному нефте п ро воду.1 ил,что приводит к большим капитальным вло с, жениям, отсутствие технического решения д по возврату легких фракций в нефть, что приводит к ухудшению качества нефти, высокие эксплуатационные расходы на обслуживание оборудования, сложность схемы управления и регулирования технологического процесса.Целью изобретения является повыше-; - а ние эффективности установки путем упрощения конструкции и снижения эксплуатационных расходов.Указанная цель достигается установкой для утилизации и регенерации паров нефти, включающей газоуравнительную обвязку резервуаров, газоконденсатный контур,подключенный к газоуравнительной обвяз 17616365 10 20 25 30 35 40 45 50 ке резервуаров, компрессор, исполнительные клапаны и датчик давления, причем газоконденсатный контур состоит из последовательно соединенных между сооой датчика давления, исполнительного клапана, холодильника, насоса, емкости со встроенными нагревателями, исполнительного клапана и имеет дополнительный газовый трубопровод с аварийным клапаном, подключенным одним концом к выходу холодильника, а другим - к компрессору и при этом емкость со встроенными нагревателями снабжена трубопроводами с исполнительными клапанами для подключения ее к товарному нефтепроводу.На чертеже представлена схема установки утилизации и регенерации паров нефти.Установка содержит приемный 1 и возвратный 2 трубопроводы, подключенные к газоуравнительной системе 3 резервуарных парков. Трубопровод 1 оборудован датчиком давления 4, нормально открытым клапаном 5 и аварийным клапаном 6, Трубопровод 1 соединен через холодильник 7 и насос 8 с емкостью 9 и компрессором 10, Компрессор 10 соединяется также посредством клапана 6 со входом холодильника 7, Выход компрессора 10 соединен с газопроводом 11, Емкость 9 со встроенным нагревателем имеет встроенный теплонагреватель 12 и соединена с нефтепроводом 13 через нормально открытые клапаны 14; через нормально закрытый клапан 15 емкость 9 соединена с возвратным трубопроводом 2.Установка работает в двух режимах: режиме утилизации паров при повышении давления в газоуравнительной системе свыше 0,2 кПа и режиме регенерации паров при понижении давления в газоуравнительной системе до - 0,2 кПа.В первом режиме при повышении давления в газоуравнительной системе свыше 0,2 кПа, пары через датчик давления 4 и нормально открытый клапан 5 поступают на вход холодильника 7 и охлаждаются. Насосом 8 конденсат с выхода холодильника 7 подается в емкость 9 со встроенным теплонагревателем 12. Через который прокачивается определенное количество товарной нефти из нефтепровода 13. Газовые фракции с выхода холодильника 7 подаются на дожимной компрессор 10 и далее в газопровод 11, Клапаны 6, 15 закрыты.Во втором режиме при снижении давления в газоуравнительной системе ниже -0,2 кПа датчик давления 4 подает сигнал на открытие клапана 15 и включения теплонагревателя 12 емкости 9. Клапаны 5, 6, 14 закрыты. Регенерация паров из конденсата осуществляется первоначально за счет снижения давления, затем за счет подогрева нефти в емкости 9 встроенным теплонагревателем 12,Использование предложенного соединения элементов установки позволяет восстановить и повысить качество нефти за счет возврата жидких фракций в товарную нефть, повысить эффективность установки путем упрощения конструкции и снижения эксплуатационных расходов за счет простоты установки и схемы ее регулирования, Кроме того, установка позволяет утилизировать газовую часть испаряющихся легких фракций за счет закачивания их в газопровод,Формула изобретения Установка для утилизации и регенерации паров нефти, включающая газо- уравнительную обвязку резервуаров, газоконденсатный контур, подключенный к газоуравнительной обвязке резервуаров, компрессор, исполнительные клапаны и датчик давления, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности установки путем упрощения конструкции и снижения эксплуатационных расходов, газоконденсатный контур состоит из последовательно соединенных между собой датчика давления, исполнительного клапана, холодильника, насоса, емкости со встроенными нагревателями, исполнительного клапана и имеет дополнительный газовой трубопровод с аварийным клапаном, подключенный одним концом к выходу холодильника, а другим - к компрессору, при этом емкость со встроенными нагревателями снабжена трубопроводами с исполнительными клапанами для подключения ее к товарному нефтепроводу,1761636 Составитель В,ПономаревТехред М.Моргентал Корректор Т.Палий дакт ород, ул. Гагарина, 101 роизводственно-издательский ком атент аказ 3227 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
