Установка для утилизации паров в резервуарах

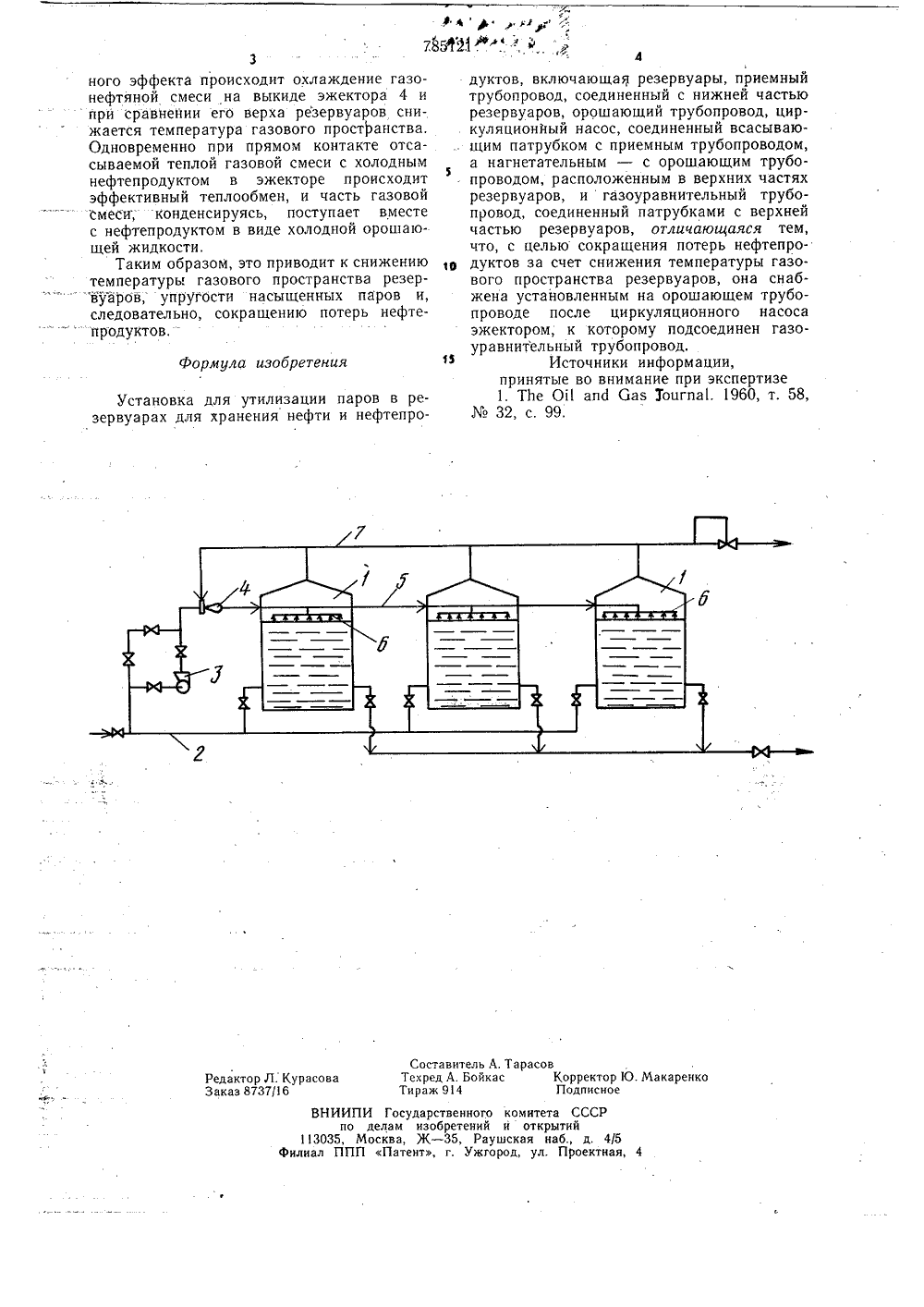

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 785121 Союз СоветскихСоциалистическихРеспублик(51) М. Кл. 5 Р-исоединением заявк Государственный комите СССР по делам изобретений0 Бюллетеньбликовано 07,12 открытий та опубликования описания 15.12.8. Кабардин, Г. ф. Абдульманов, Н. М, Байков, М. И. ЗингеГ. А. Каспер, М. М, Губайдуллин и Р. Г. Абдульманов Авторы обрете роектно-конструкторское бюро средствзации нефтедобычи и нефтехимииефтехимпромавтоматика иальное автомат явитель ЛИЗАЦИИ ПАРРАХ НОВКА ДЛЯ .В РЕЗЕР(54) тановх. разом, в режение верха 10 Изобретение относится к области хранения нефти и нефтепродуктов и может быть использовано в нефтяной, нефтехимической и нефтеперерабатывающей промышленности, а также в системе Главнефтеснаба и Глав- транснефти,Наиболее близкой к изобретению является установка для хранения нефти и нефтепродуктов, включающая резервуары, приемный трубопровод, соединенный с нижней частью резервуаров, орошающий трубопровод, циркуляционный насос, соединенный всасывающим патрубком с приемным трубопроводом, и газоуравнительный трубопровод соединенный патрубками с верхней частью резервуаров 1.Недостатками известного резервуара для хранения нефти и нефтепродуктов являются большие потери нефти и нефтепродуктов при их испарении.Целью изобретения является сокращение потерь нефтепродуктов за счет снижения температуры газового пространства резервуаров,Предложенная установка снабжена установленным на орошающем трубопроводе после циркуляционного насоса эжектором,к которому подсоединен газоуравнительныи трубопровод.На чертеже изображена ус ка дляутилизации паров в резервуараУстановка состоит из атмосферных ре-зервуаров 1, приемного трубопровода 2,циркуляционного насоса 3, эжектора 4, орошающего трубопровода 5 с распределительными устройствами 6, и газоуравнительного трубопровода 7.Устройство работает следующим об Нефть и нефтепродукты поступаютзервуары 1, в которых создается сни температуры газового пространства резервуаров.Из нижней холодной зоны резервуаровпо приемному трубопроводу 2 нефтепродукт прокачивается центробежным насосом 3 через эжектор 4 по трубопроводу 5 с распределительными устройствами 6 в виде орошения обратно в верхнюю часть резервуаров 1.При истечении нефтепродуктов черезэжектор 4 им отбирается (отсасывается) по газоуравнительному трубопроводу 7 теплая газовая смесь. При этом за счет перепада давления в эжекторе 4 из-за дроссельФормула изобретения Составитель А. ТарасТехред А. Бойкас ираж 94 рректор Ю. Макаренкдписное р Л. Курасов37/16 Редак Заказ ПИ Государственного комитета о делам изобретений и откры Москва, Ж - 35, Раушская на П Патент, г. Ужгород, ул. СССРийд, 4/Проектна ВНИ 113035,филиал Г 1 П7,3ного эффекта происходит охлаждение газо- нефтяной смеси на выкиде эжектора 4 ипри сравнении его верха резервуаров снижается температура газового пространства.Одновременно при прямом контакте отсасываемой теплой газовой смеси с холодным нефтепродуктом в эжекторе происходит эффективный теплообмен, и часть газовой смеси Конденсируясь, поступает вместе с нефтепродуктом в виде холодной орошающей жидкости.Таким образом, это приводит к снижениютемпературы газового пространства резер "вуаров, упругости насыщенных паров и,следовательно, сокращению потерь нефтепродуктов. Установка для утилизации паров в резервуарах для хранения нефти и нефтепро 4.фф, ,иЯ,ММ в":дуктов, включающая резервуары, приемныйтрубопровод, соединенный с нижней частьюрезервуаров, орошающий трубопровод, циркуляционйый насос, соединенный всасывающим патрубком с приемным трубопроводом,3а нагнетательным - с орошающим трубопроводом, расположенным в верхних частяхрезервуаров, и газоуравнительный трубопровод, соединенный патрубками с верхнейчастью резервуаров, отличающаяся тем,что, с целью сокращения потерь нефтепродуктов за счет снижения температуры газового пространства резервуаров, она снабжена установленным на орошающем трубопроводе после циркуляционного насосаэжектором, к которому подсоединен газоуравнительный трубопровод.оИсточники информации,принятые во внимание при экспертизе1. ТЬе 01 апд баз Уоцгпа 1. 1960, т. 58,М 32 с,99
