Устройство для сортировки стеклянных трубокпо диаметру

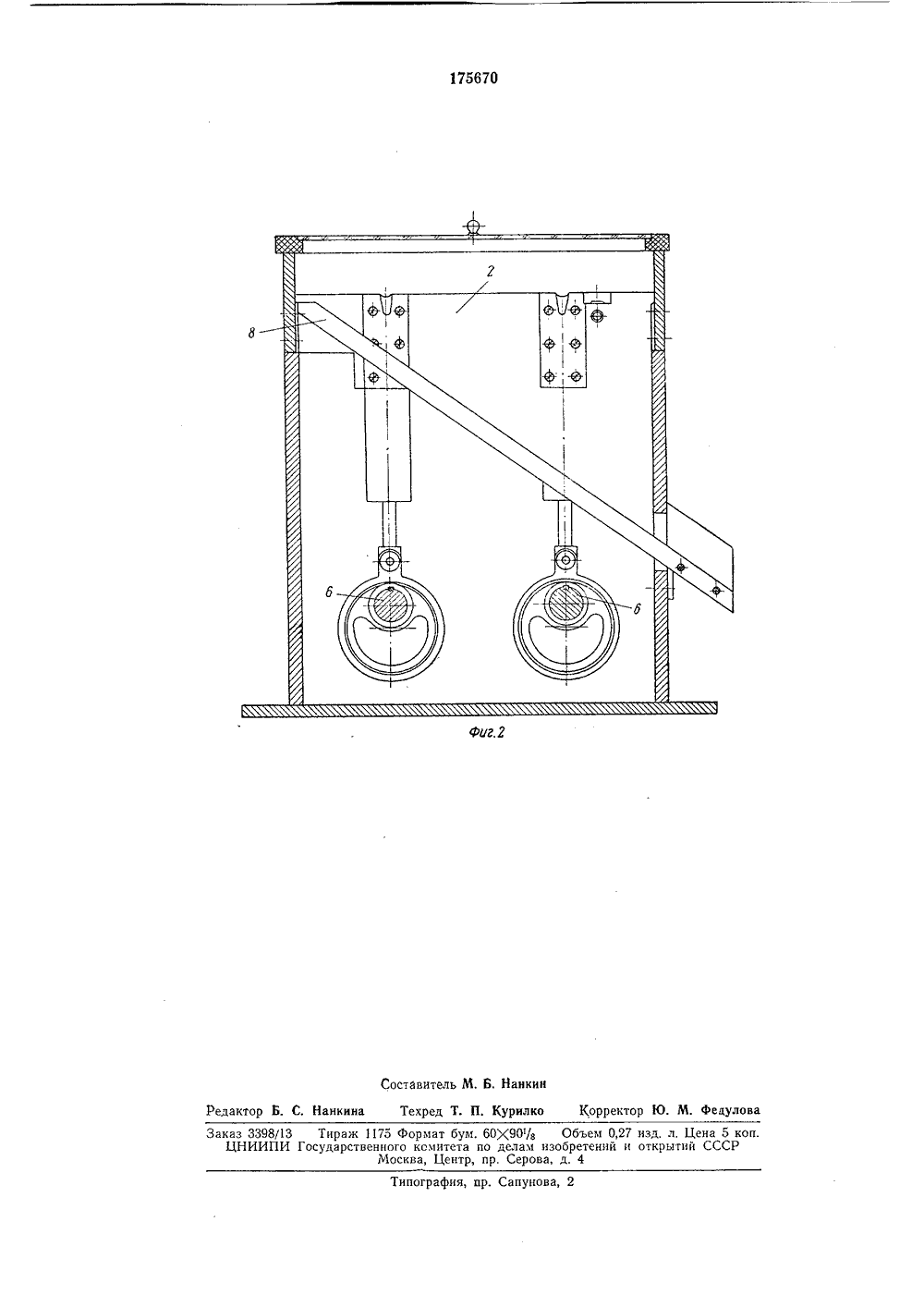

ОПИСАН ИЕИЗОБРЕТЕНИЯк авторскому свидетельству Союз Советских Социалистических РеслубликЗависимое от авт. свидетельстваЗаявлено 29.И 11.1963 ( 85462225-28) Кл, 42 Ь, 26 р с присоединением заявкиПриоритетОпубликовано 09,Х,1965. Бюллетень20 Государственныйомитет по делам 1 ПК б 01 Ь УДК 62 - 791.8:542,231.7 (088.8) изобретенииоткрытий СССР убликования описания 29.Х 1.1965 Дат авторизобретения. А. Купцова аявител СТРОЙСТВО ДЛЯ СОРТИРОВКИ СТЕКЛЯННЪХ ТРУБО ПО ДИАМЕТРУПодписная группа164 Известны устройства для сортировки стеклянных трубок по диаметру, преимущественно капиллярных, содержащие загрузочное приспособление, установленное за ним сортирующее приспособление с рядом калибров последовательно увеличивающегося размера и приспособления для переноса трубок от одного калибра к другому,Предлагаемое устройство отличается тем, что его сортирующее приспособление выполнено в виде ряда вертикальных перегородок равной высоты, установленных одна от другой с зазорами, в каждой из которых размещены калибры различных групп, и имеющих верхние торцы, скошенные в направлении перемещения трубок. Приспособления для переноса трубок размещены в теле перегородок и выполнены каждое в виде предназначенного для подачи трубки к последующему калибру возвратно- поступательно перемещаемого толкателя, направляющая которого расположена перпендикулярно плоскости ско:а торца, Толкатели могут быть связаны с приводом через гибкую связь, например через втулочно-роликовую цепь.Такое выполнение устройства позволяет расширить диапазон размеров сортируемых трубок и уменьшить их бой.На фнг. 1 и 2 изображены вертикальные поперечный и продольный разрезы описываемого устройства. Основными узлами описываемого устройства являются загрузочное приспособление 1, установленное за ним сортирующее приспособление н приспособление для переноса трубок 5 от одного калибра к другому. Сортирующееприспособление выполнено в виде ряда вертикальных перегородок 2 равной высоты, установленных одна от другой с зазорами, в каждой из которых размещены калибры 3 различ ных групп, Торцы 4 перегородок скошены внаправлении перемещения трубок. В теле перегородок размещены приспособления для переноса трубок, выполненные каждое в виде толкателя 5, перемещаемого возвратно-поступа тельно от привода 6 через гибкую связь, например втулочно-роликовую цепь 7. Направляющая каждого толкателя расположена пергендикулярно торцу 4. 0 Работает устройство следующим образом.Капиллярная трубка из загрузочного приспособления 1 попадает в первый зазор между перегородками 2. Калибры 8, находящиеся в этом зазоре, установлены по меньшему раз меру. Следовательно, капнллярная трубка, соответствующая этому размеру, проваливается через калибр н склизом 8 направляется в определенную емкость (вне устройства). Капнл лярная трубка оольшего диаметра толкате. О лем 6 (при его ходе вверх) переносится к следющему калиоруТак последовательно производится сортировка трубок по диаметру и, следовательно, трубки самого большого диаметра выходят из устройства в последнем зазоре с калибром, настроенным на этот размер. Предмет изобретения1, Устройство для сортировки стеклянных трубок по диаметру, преимущественно капиллярных, содержащее загрузочное приспособление и установленное за ним сортирующее приспособление с рядом калибров последовательно увеличивающегося размера и приспособления для переноса трубок от одного калибра к другому, отличающееся тем, что, с целью расширения диапазона размеров сортируемых трубок и уменьшения их боя, сортирующее приспособление выполнено в виде ряда вертикальных перегородок равной высоты, установленных одна от другой с зазорами, в каждой из 5 которых размещены калибры различных групп,и имеющих верхние торцы, скошенные в направлении перемещения трубок, а в теле перегородок размещены приспособления для переноса трубок, выполненные каждое в виде 10 предназначенного для подачи трубки к последующему калибру возвратно-поступательно перемещаемого толкателя, направляющая которого расположена перпендикулярно плоскости скоса торца15 2. Устройство по п. 1, отличающееся тем,чтотолкатели связаны с приводом через гибкую связь, например втулочно-роликовую цепь.175670фиг гСоставитель М. Б. Нанкин Редактор Б. С. Нанкнна Техред Т. П, Курнлко Корректор Ю. М, Федулова Заказ 3398/13 Тираж 175 Формат бум. 60(90/8 Объем 0,27 изд. л, Бена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
