Аппарат для репозиции плеча и предплечья

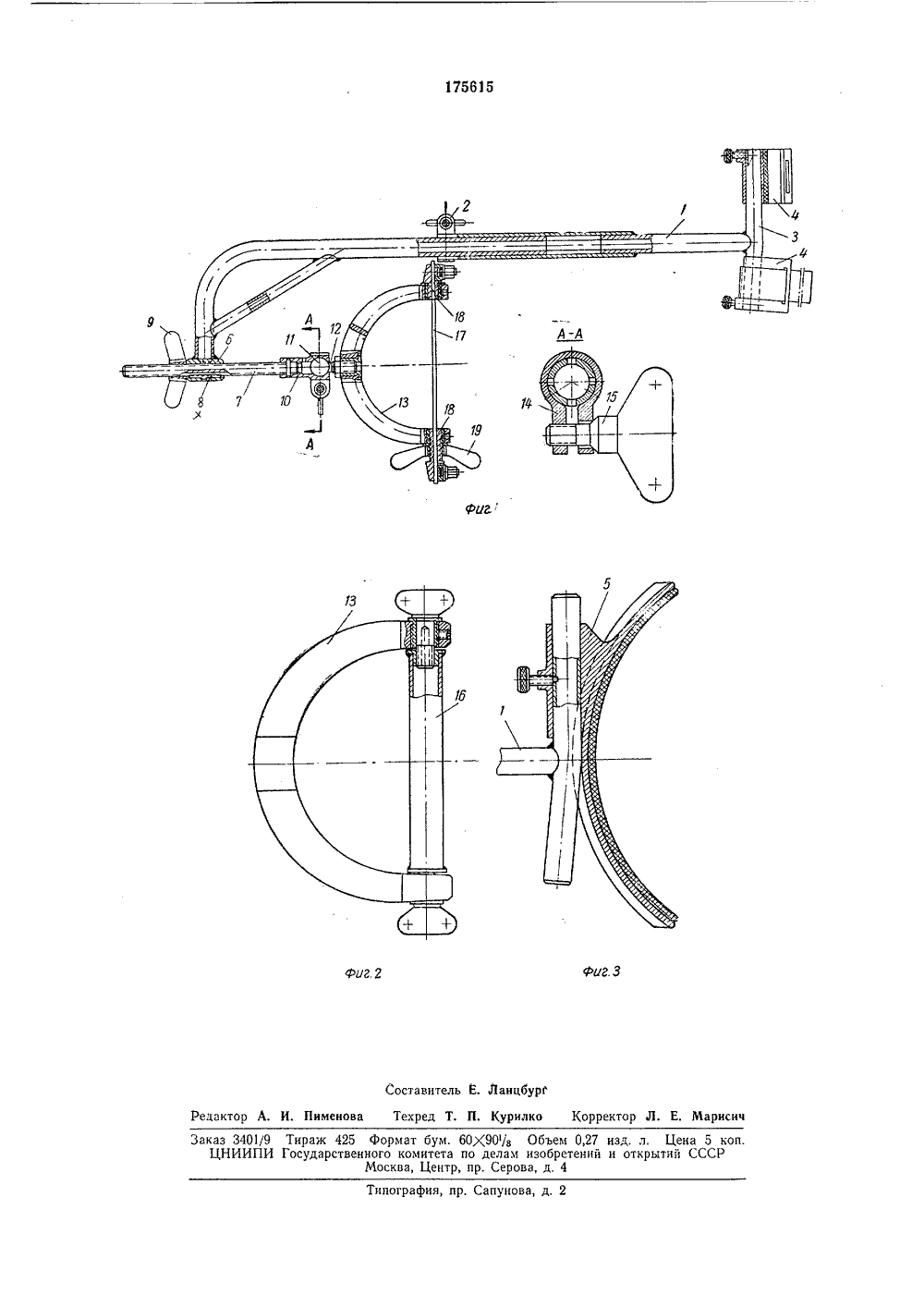

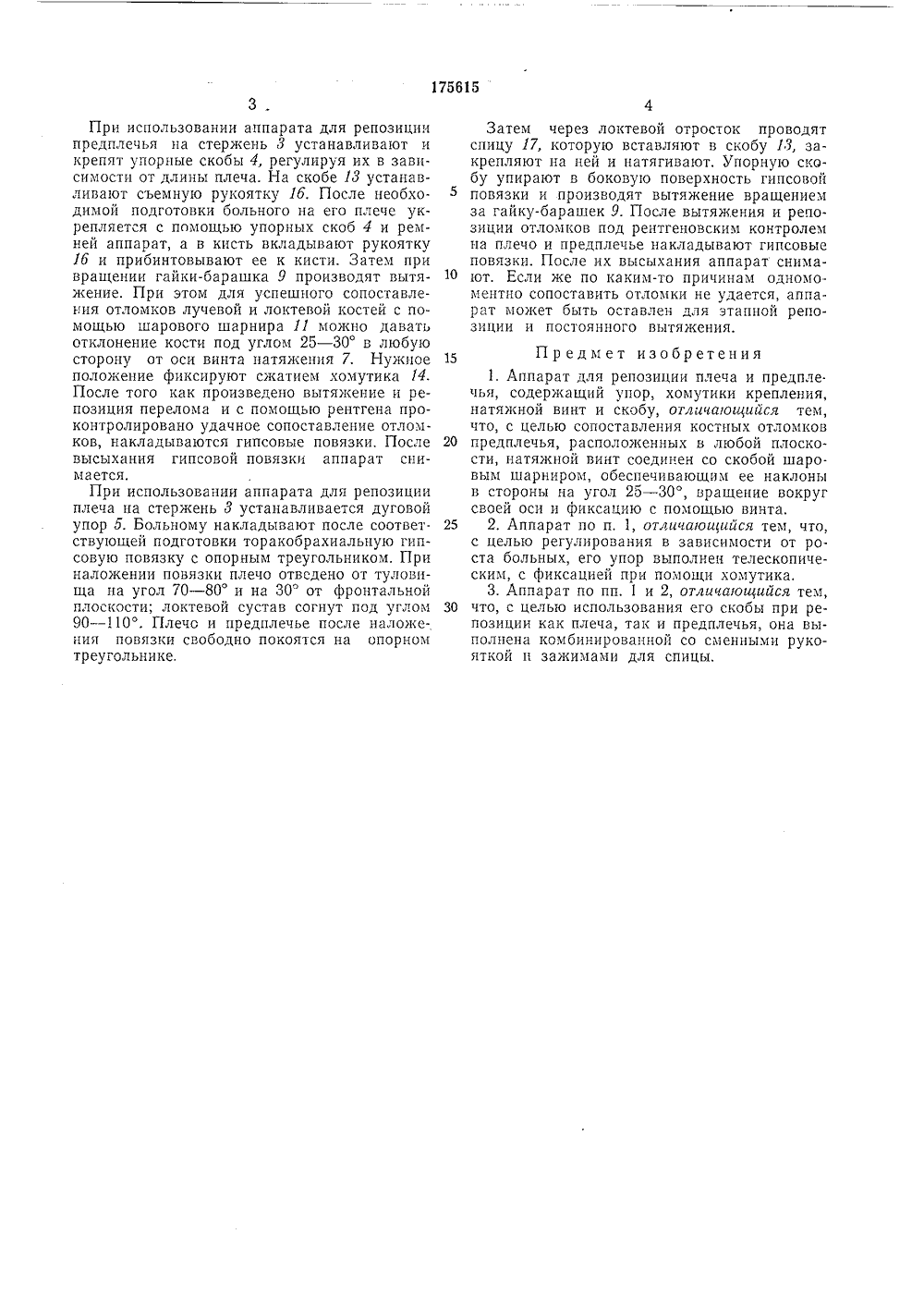

О П И С А Н И Е 175615ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских РеслубликЗависимое от авт. свидетельстваЗаявлено 13.1 Х.1962 ( 794766/31-16)с присоединением заявкиКл. 300, 4 МПК А Государственный комитет ло делам изобретений и открытий СССРПриоритетОпубликовано 09,Х,1965, БюллетеньДата опубликования описания 6.ХП.196 ДК 616.717 - 001,5 - 76 (088.8) Авторизобрстения Н. Л, Милешин аявител ППАРАТ ДЛЯ РЕПОЗИ ЕЧЬЯ ПЛЕЧА И П При репозиции плеча вместо скоб 4 на стержне 3 также с помощью зажимного винта фиксируется дуговой упор 5.На конце короткого плечапора укреплена 5 направляющая резьбовая втулка б для натяжного винта 7. Натяжной винт 7 имеет продольный паз, в который во втулке б входит шпонка 8, предотвращающая вращение натяжного винта вокруг своей оси при враще нии гайки-барашка 9 в момент натяжения, Наконце винта натяжения навинчен зажим 10 для шарового шарнира 11, Палец 12 шарового шарнира 11 соединяется с помощью резь- бовой нарезки со скобой 13. Шаровой шарнир 15 обеспечивает наклон скобы 13 в стороны наугол 25 - 30 и вращение ее вокруг своей оси.В необходимом положении скоба 13 фиксируется с помощью хомутика 14 и винта 15. 20 Скоба 13 может быт предплечья зиции пред навливается 25 1 б а для вытяжения например,концами с спица 17, С 30 тягиваетсяодписная группа Л 9 13 а Аппараты для репозиции плеча и предплечья, содержащие упор, хомутики крепления, натяжной винт и скобу, известны.В предлагаемом аппарате, в отличие от известных, натяжной винт соединен со скобой шаровым шарниром, обеспечивающим ее наклоны в стороны на угол 25 - 30, вращение вокруг своей оси и фиксацию с помощью винта, Это позволяет сопоставлять костные отломки предплечья, расположенные в любой плоскости.Для регулирования аппарата в зависимости от роста больных его упор выполнен телескопическим, с фиксацией с помощью хомутика.С целью использования скобы аппарата при репозпцпи как плеча, так и предплечья, она выполнена комбинированной со съемной рукояткой и зажимами для спицы.На фиг. 1 изображен предлагаемый аппарат; на фиг. 2 - скоба со съемной ручкой; на фиг, 3 - дуговой упор при репозпции плеча.Аппарат содержит трубчатый Г-образный телескопический упор 1, позволяющий регулировать его в зависимости от роста больного. Телескопические части упора могут фиксирогаться с помощью хомутика 2. На конце длинного плеча упора укреплен стержень 3, на котором с помощью зажимных винтов фиксируются упорные скобы 4 с ремнями для крепления их на плече при репозиции предплечья. выполнена комбинировавн: она ь использована и при репозпцпи и при репозицпи плеча. Для репоплечья между коц скобы устаи укрепляется съемная рукоятка репозиции плеча путем склетного при помощи спицы, проведенной, через локтевой отросток, между обы укрепляется и натягивается пнца зажимается в винтах 18 и нас помощью гайки-барашка 19.При использовании аппарата для репозиции предплечья на стержень 3 устанавливают и крепят упорные скобы 4, регулируя их в зависимости от длины плеча. На скобе 13 устанавливают съемную рукоятку 1 б. После необходимой подготовки больного на его плече укрепляется с помощью упорных скоб 4 и ремней аппарат, а в кисть вкладывают рукоятку 1 б и прибинтовывают ее к кисти. Затем при вращении гайки-барашка 9 производят вытяжение. При этом для успешного сопоставления отломков лучевой и локтевой костей с помощью шарового шарнира 11 можно давать отклонение кости под углом 25 - 30 в любую сторону от оси винта натяжения 7. Нужное положение фиксируют сжатием хомутика 14. После того как произведено вытяжение и репозиция перелома и с помощью рентгена проконтролировано удачное сопоставление отломков, накладываются гипсовые повязки. После высыхания гипсовой повязки аппарат снимается.При использовании аппарата для репозиции плеча на стержень 3 устанавливается дуговой упор б. Больному накладывают после соответ. ствующей подготовки торакобрахиальную гипсовую повязку с опорным треугольником. При наложении повязки плечо отведено от туловища на угол 70 - 80 и на 30 от фронтальной плоскости; локтевой сустав согнут под углом 90 - 110. Плечо и предплечье после наложения повязки свободно покоятся на опорном треугольнике. Затем через локтевой отросток проводятспицу 17, которую вставляют в скобу 13, закрепляют на ней и натягивают. Упорную скобу упирают в боковую поверхность гипсовой повязки и производят вытяжение вращением за гайку-барашек 9. После вытяжения и репозиции отломков под рентгеновским контролем на плечо и предплечье накладывают гипсовые повязки. После их высыхания аппарат снима ют. Если же по каким-то причинам одномоментно сопоставить отломки не удается, аппарат может быть оставлен для этапной репозиции и постоянного вытяжения.15 П р едм ет изобретения1. Аппарат для репозиции плеча и предпле.чья, содержащий упор, хомутики крепления, натяжной винт и скобу, отличаощийся тем, что, с целью сопоставления костных отломков 20 предплечья, расположенных в любой плоскости, натяжной винт соединен со скобой шаро.вым шарниром, обеспечивающим ее наклоны в стороны на угол 25 - 30, вращение вокруг своей оси и фиксацию с помощью винта.25 2. Аппарат по п. 1, отличаощийся тем, что,с целью регулирования в зависимости от роста больных, его упор выполнен телескопическим, с фиксацией при помощи хомутика.3. Аппарат по пп. 1 и 2, отличающийся тем, З 0 что, с целью использования его скобы при репозиции как плеча, так и предплечья, она выполнена комбинированной со сменными рукояткой и зажимами для спицы.Заказ 3401/9 Тираж 425 Формат бум. 60 К 90/а Объем 0,27 изд. л, Цена 5 ко ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4 пография, пр. Сапунова,
