Устройство для программного регулирования темнературы электропечи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

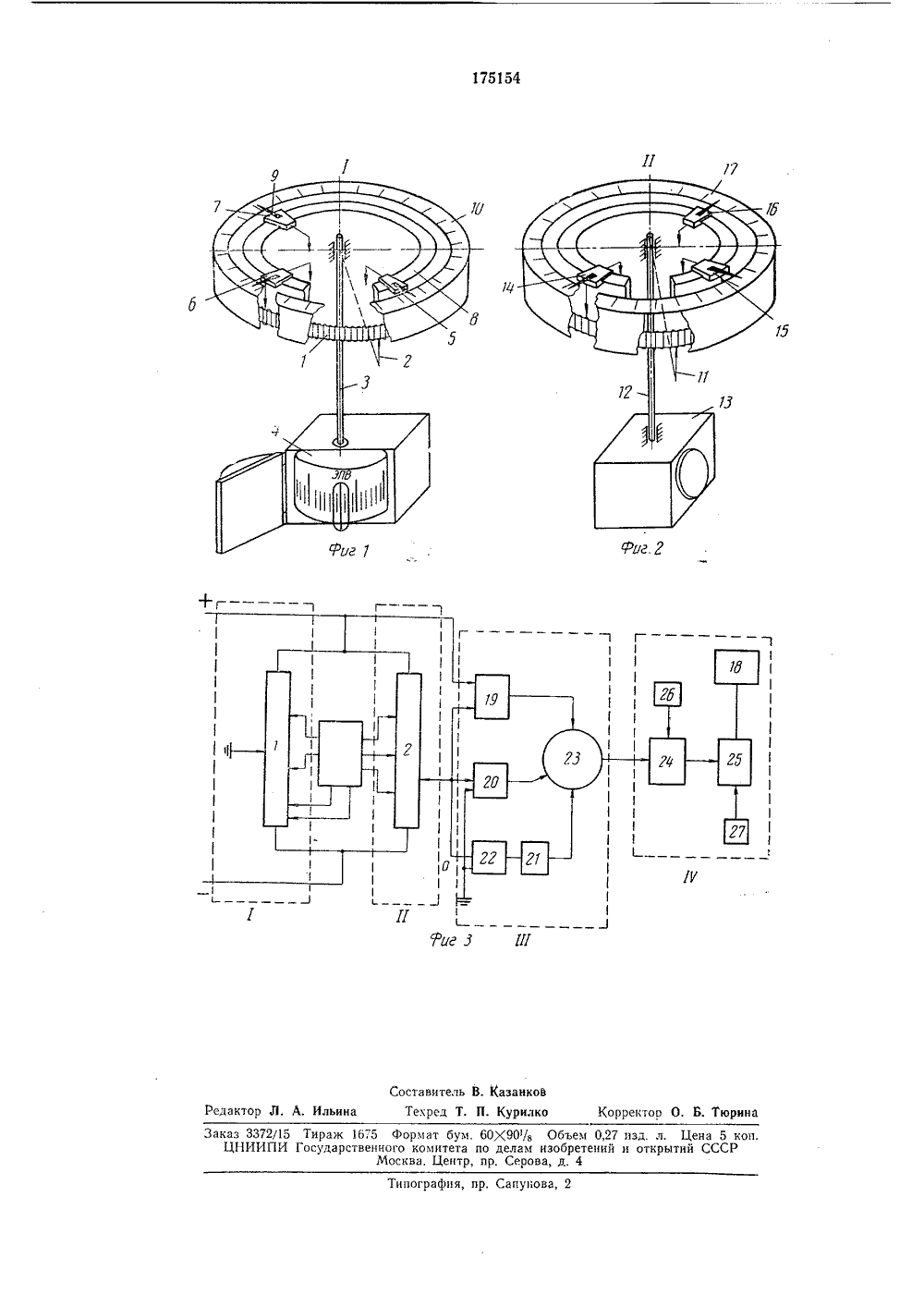

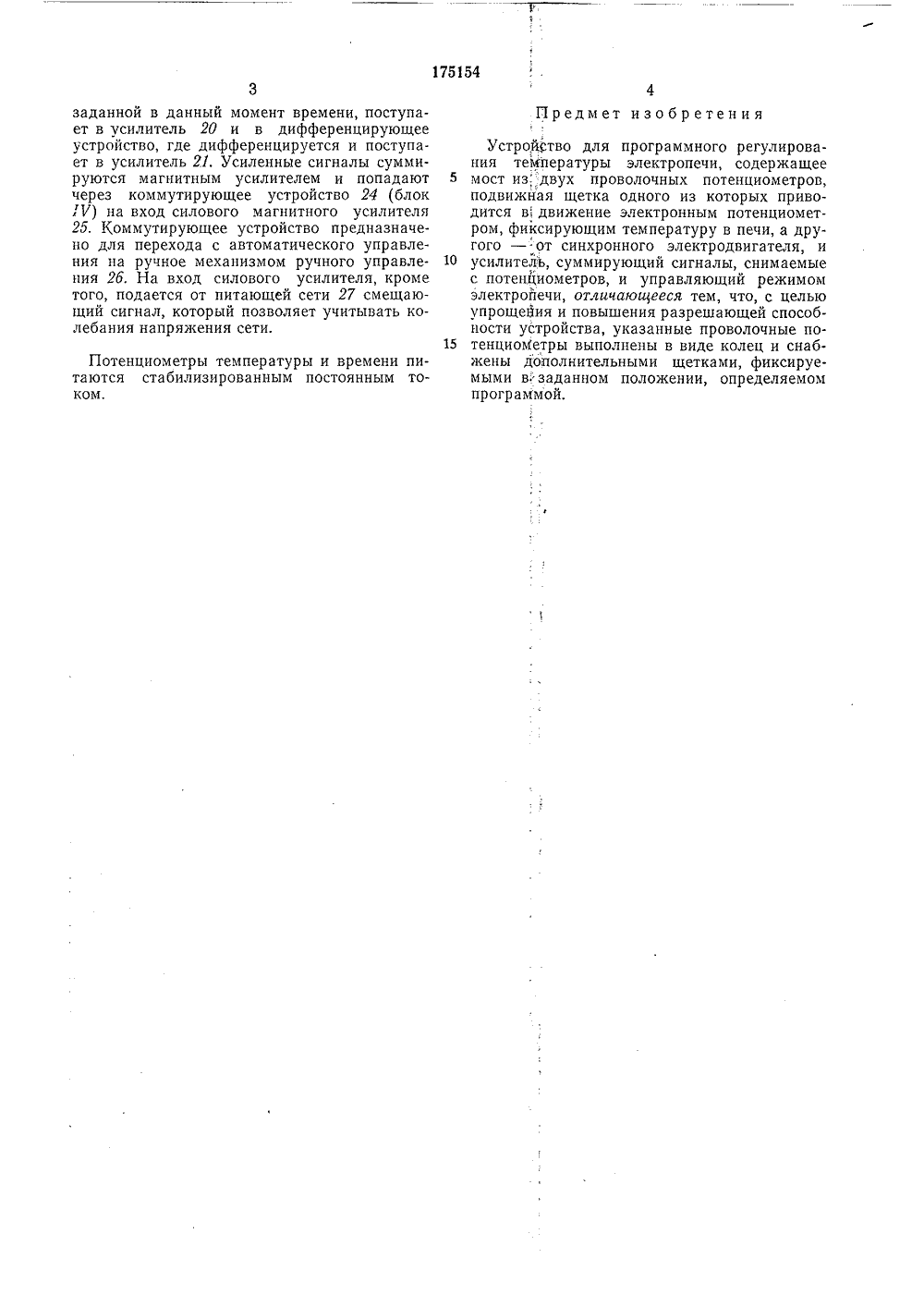

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик. комитет по делам изобретений и открытий СССРАвторыизобретени ков и Е, Б, Ибраев аниш, О, Д Б. К. Долгов,аявитель РОЙСТВО ДЛЯ ПРОГРАММНОГО РЕГУЛ ТЕМПЕРАТУРЫ ЭЛЕКТРОПЕЧИ ВАНИЯ Подписная группп98 Известны устроиства для программного регулирования температуры электропечи и первой производной ее отклонения с двумя потенциометрами и отводами, а также с электронным или тиратронным усилителем. Потенциометры соединены в мостовую схему и имеют по подвижной щетке, одна из которых приводится в движение синхронным электродвигателем, а другая - электронным потенциометром, Отводы служат для набора программы. Усилитель управляет режимом печи,Предлагаемое устройство отличается от известных тем, что проволочные потенциометры в нем выполнены в виде колец и снабжены дополнительными щетками, фиксируемыми в заданном положении, которое определяется программой,Такое выполнение позволяет упростить и повысить разрешающую способность устройства.На фиг, 1 изображен блок задания темпе. ратуры; на фиг. 2 - блок задания координаты времени; на фиг. 3 - структурная схема работы описываемого устройства.Блок 1 задания температуры состоит из потенциометра 1 с одной подвижной щеткой 2, сидящей на оси 3, которая механически соединена с валом шкального барабана электронного потенциометра 4, и тремя (или больше., в зависимости от типа выполняемой программы) неподвижными щетками 5, б и 7, служащими для задания координаты температуры, Неподвижные щетки установлены на Т-образ. ном направляющем кольце 8. Координата температуры задается передвижением неподвижных щеток по кольцу до совмещения указателя 9, имеющегося на этих щетках, с нужной точкой температурной шкалы 10, расположенной в верхней части потенциометра. Аналогично выполнен и блок 11 заданиякоординаты времени. Его подвижная щетка 11связана свалом 12 временного устройства 18,представляющего собой редуктор с синхрон 5 ным электродвигателем. С помощью неподвижных щеток 14, 15 и 1 б задается координата времени, отсчитываемая по временной шкале 17,Структурная схема устройства состоит из0 блоков: 1 - задания температуры, 11 - задания координаты времени, 111 - усиления исуммирования, 1/ - управления электропечью 18. Блок 111 содержит ламповые усилители 19, 0 и 21, дифференцирующее устройство 22 и уммирующий магнитный усилитель 28. В усиитель 19 поступает сигнал, пропорциональый температуре в электропечи. Сигнал, проорциональный отклонению температуры отзаданной в данный момент времени, поступает в усилитель 20 и в дифференцирующее устройство, где дифференцируется и поступает в усилитель 21, Усиленные сигналы суммируются магнитным усилителем и попадают через коммутирующее устройство 24 (блок Л) на вход силового магнитного усилителя 25. Коммутирующее устройство предназначено для перехода с автоматического управления на ручное механизмом ручного управления 26, На вход силового усилителя, кроме того, подается от питающей сети 27 смещающий сигнал, который позволяет учитывать колебания напряжения сети. Потенциометры температуры и времени питаются стабилизированным постоянным током,Предмет изобретенияУстройство для программного регулирования температуры электропечи, содержащее 5 мост из,"двух проволочных потенциометров,подвижйая щетка одного из которых приводится в движение электронным потенциометром, фиксирующим температуру в печи, а другого - от синхронного электродвигателя, и 10 усилитель, суммирующий сигналы, снимаемыес потенциометров, и управляющий режимом электройечи, отличающееся тем, что, с целью упрощения и повышения разрешающей способности устройства, указанные проволочные по тенциометры выполнены в виде колец и снабжены дополнительными щетками, фиксируемыми в" заданном положении, определяемом программой.Сапунова,ипографпя Заказ 3372/15 Тираж 16;5 Формат бум. 60 К 90/з Объем ЦНИИПИ Государственного комитета по делам изобрете Москва. Центр, пр, Сеоова, д, 4
СмотретьЗаявка
792105
Б. К. Долгов, О. М. Раниш, О. Д. Струков, Е. Б. Ибраев
МПК / Метки
МПК: G05B 19/02, G05D 23/19
Метки: программного, темнературы, электропечи
Опубликовано: 01.01.1965
