Батарея ротационных зубовых дисков

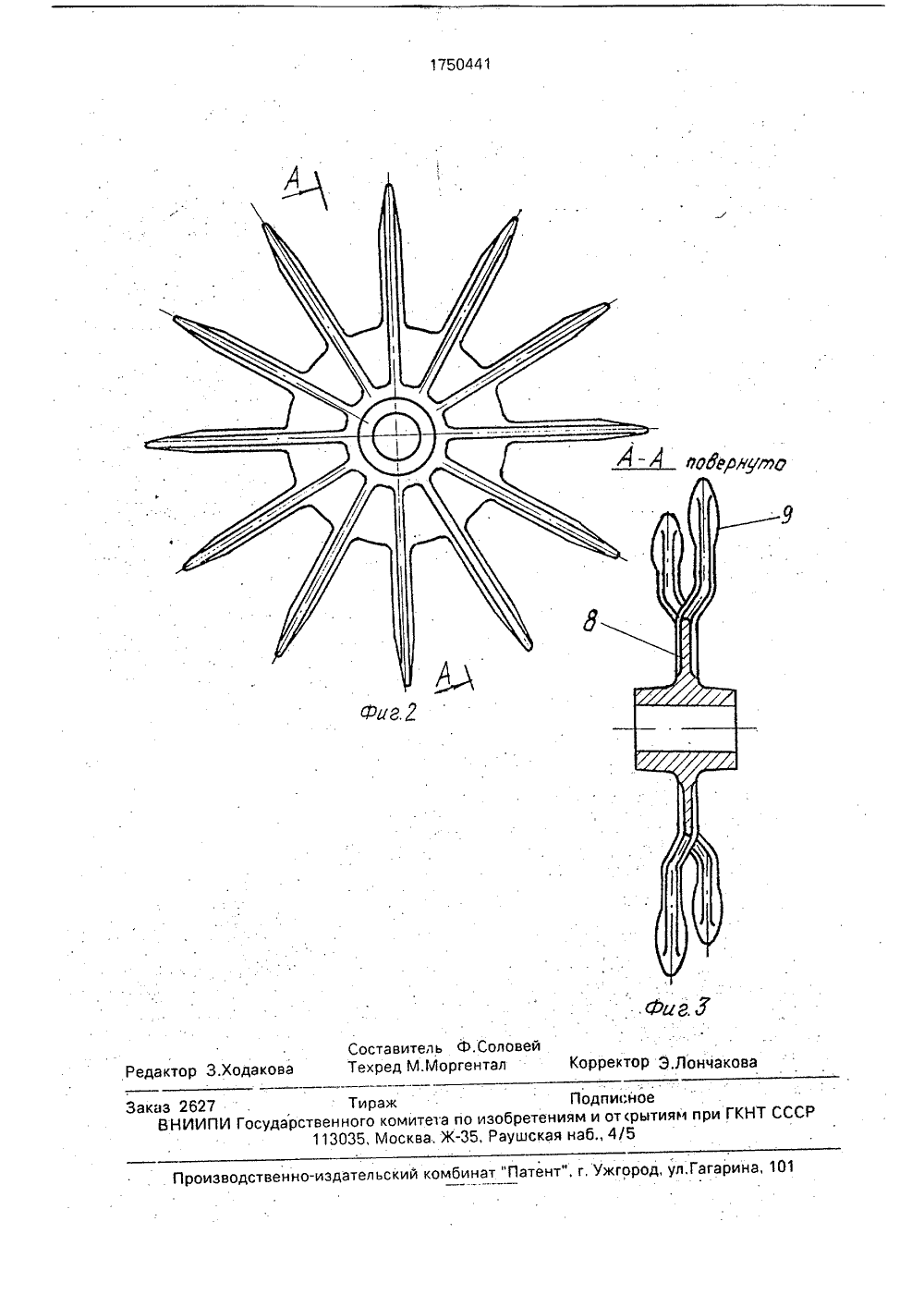

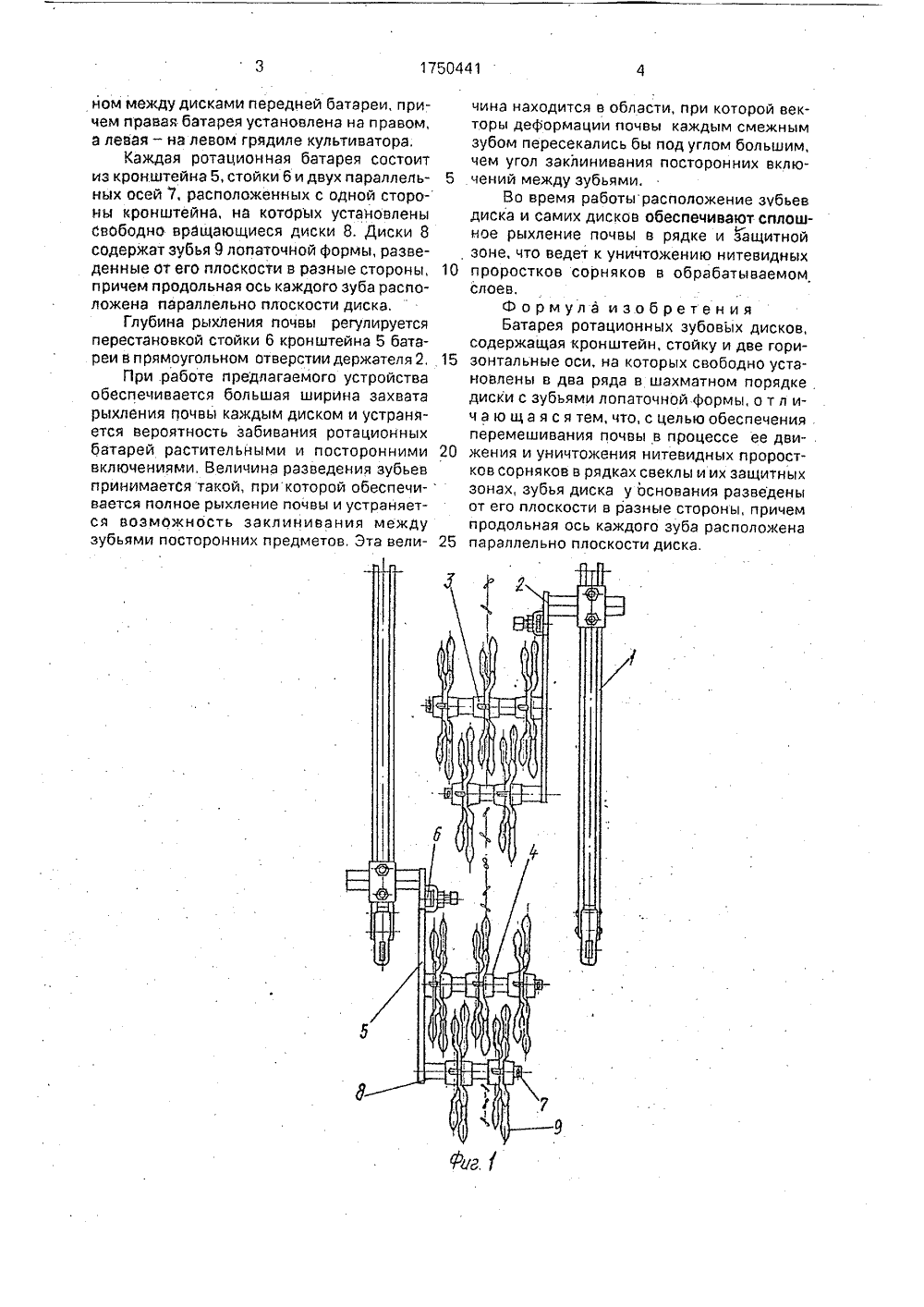

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК з)5 А 01 В 21/О СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМИ ГКНТ СССРОПИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ г ьф(71) Всесоюзный научно-исследовательскийинститут механизации сельского хозяйства(56) Авторское свидетельство СССРМ 897130, кл. А 01 В 23/02, 1982,Производство кормовой свеклы по интенсивной технологии с применением серийных машин. М.: ВИМ, 1988, с, 58,Изобретение относится к сельскохозяйственному машиностроению, в частности кпочвообрабатывающим орудиям для междурядной обработки свеклы,Известны батареи ротационнь 1 х рабочих органов, включающие диски, зубья которых имеют дугообразную форму.Однако при работе они трэвмируют по севы свеклы и не уничтожают нитевидныепроростки сорняков в них,Наиболее близкой по техническому решению к предлагаемой является батарея ротационных зубовых дисков, содержащаякронштейн, стойку и горизонтальные оси,на которых свободно установлены в четыреряда в шахматном порядке диски с зубьямилопаточной формы в сочетании с культиватором УСМК - 5,4 Б,Недостатком известного решения является недостаточно полное уничтожение нитевидных проростков сорняков. 5 Ц 1750441 А(54) БАТАРЕЯ РОТАЦИОННЫХ ЗУБОВЫХ ДИСКОВ(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям для междурядной обработки почвы. Устройство состоит из грядиля с держателем, на котором установлены правые и левые ротационные батареи, Каждая батарея содержит кронштейн, стойки и две параллельные оси, на которых установлены свободно вращающиеся диски, Диски имеют зубья лопаточной формы, разведенные от его плоскости в разные стороны, Продольная ось каждого зуба расположена параллельно плоскости диска.3 ил. Цель изобретения - перемешивание почвы в процессе ее движения и уничтожение нитевидных проростков сорняков в рядках ъ свеклы и их защитных зонах,Это достигается тем, что в устройстве, Ц содержащем кронштейн, стойку и две горизонтальные оси. на которых свободно установлены в два ряда в шахматном порядке диски с зубьями лопаточной формы, зубья + диска у основания разведены от его плоскости в разные стороны, причем продольная ось каждого зуба расположена параллельно ):а плоскости диска,гюжаеНа фиг,1 показана установка ротационных батарей, вид в плане; на фиг,2 - ротационный диск; на фиг.3 - разрез А-А на фиг.2,Устройство состоит из грядиля 1 с держателем 2, на которых установлены одна за другой правые 3 и левые 4 ротационные батареи так, что диски задней батареи обрабатывают почву в промежутке, образованном между дисками передней батареи, причем правая батарея установлена на правом, а левая - на левом грядиле культиватора.Каждая ротационная батарея состоит из кронштейна 5, стойки 6 и двух параллельных осей 7, расположенных с одной стороны кронштейна, на котбрых устайовлены свободно вращающиеся диски 8. Диски 8 содержат зубья 9 лопаточной формы, разведенные от его плоскости в разные стороны, причем продольная ось каждого зуба расположена параллельно плоскости диска.Глубина рыхления почвы регулируется перестановкой стойки 6 кронштейна 5 батареи в прямоугольном отверстии держателя 2,При .работе предлагаемого устройства обеспечивается большая ширина захвата рыхления почвы каждым диском и устраняется вероятность забивания ротационных батарей растительными и посторонними включениями. Величина разведения зубьев принимается такой, при которой обеспечивается полное рыхление почвы и устраняется возможность заклинивания между зубьями посторонних предметов, Эта величина находится в области, при которой векторы деформации почвы каждым смежнымзубом пересекались бы под углом большим,чем угол заклинивания посторонних вклю 5 чений между зубьями.Во время работырасположение зубьевдиска и самих дисков обеспечивают сплошное рыхление почвы в рядке и защитнойзоне, что ведет к уничтожению нитевидных10 проростков сорняков в обрабатываемомслоев,Формула изобретенияБатарея ротационных зубовых дисков,содержащая кронштейн, стойку и две гори 15 зонтальные оси, на которых свободно установлены в два ряда в шахматном порядке .диски с зубьями лопаточной формы, о т л ич а ю щ а я с я тем, что, с целью обеспечения .перемешивания почвы в процессе ее дви- .20 жения и уничтожения нитевидных проростков сорняков в рядках свеклы и их защитныхзонах, зубья диска у основания разведеныот его плоскости в разные стороны, причемпродольная ось каждого зуба расположена25 параллельно плоскости диска,1750441Составитель Ф,Соловей Редактор З.Ходакова Техред М,Моргентал Корректор З,Лончакова аказ 2627 . Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва., Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 10
