Способ фильтрации

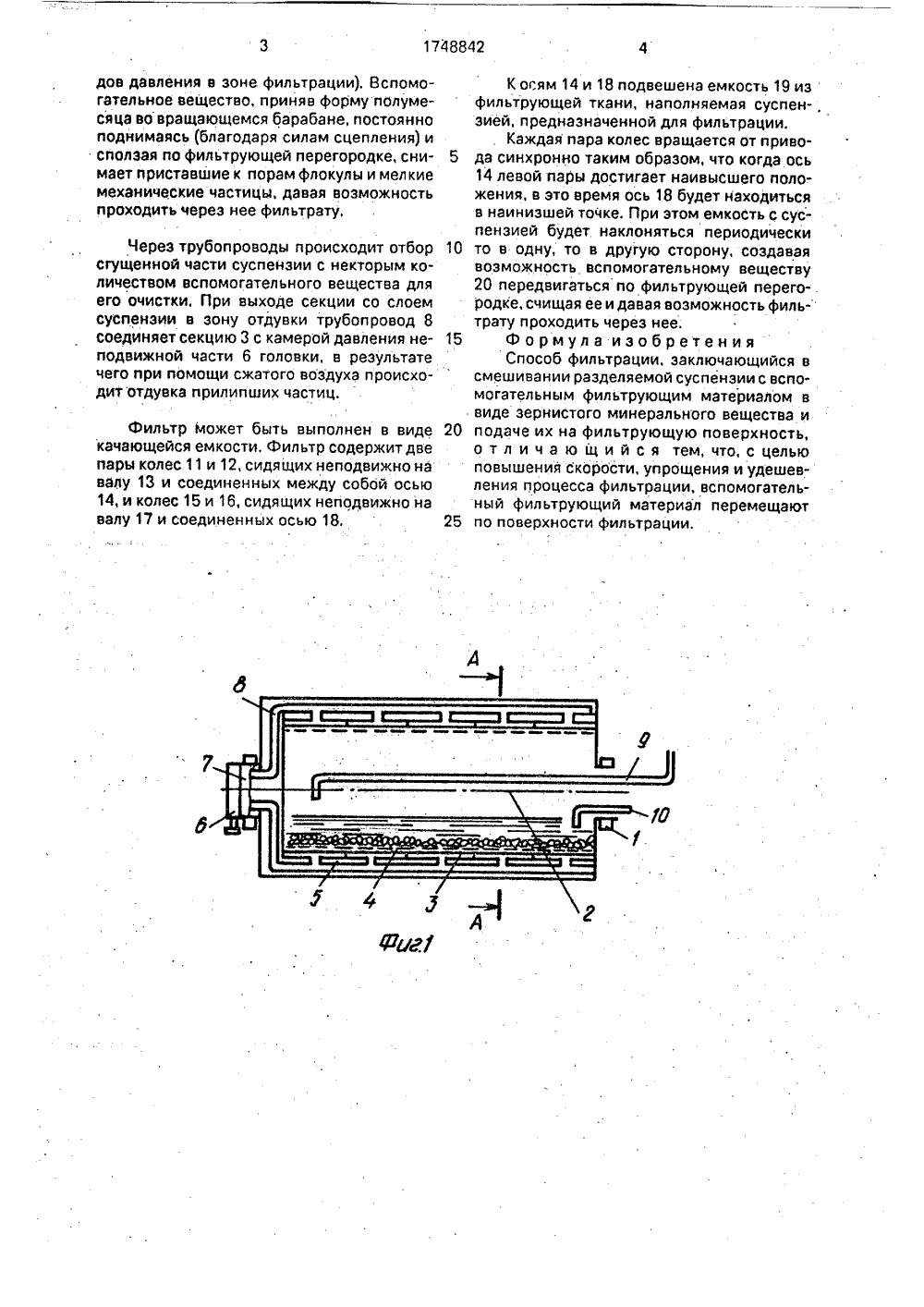

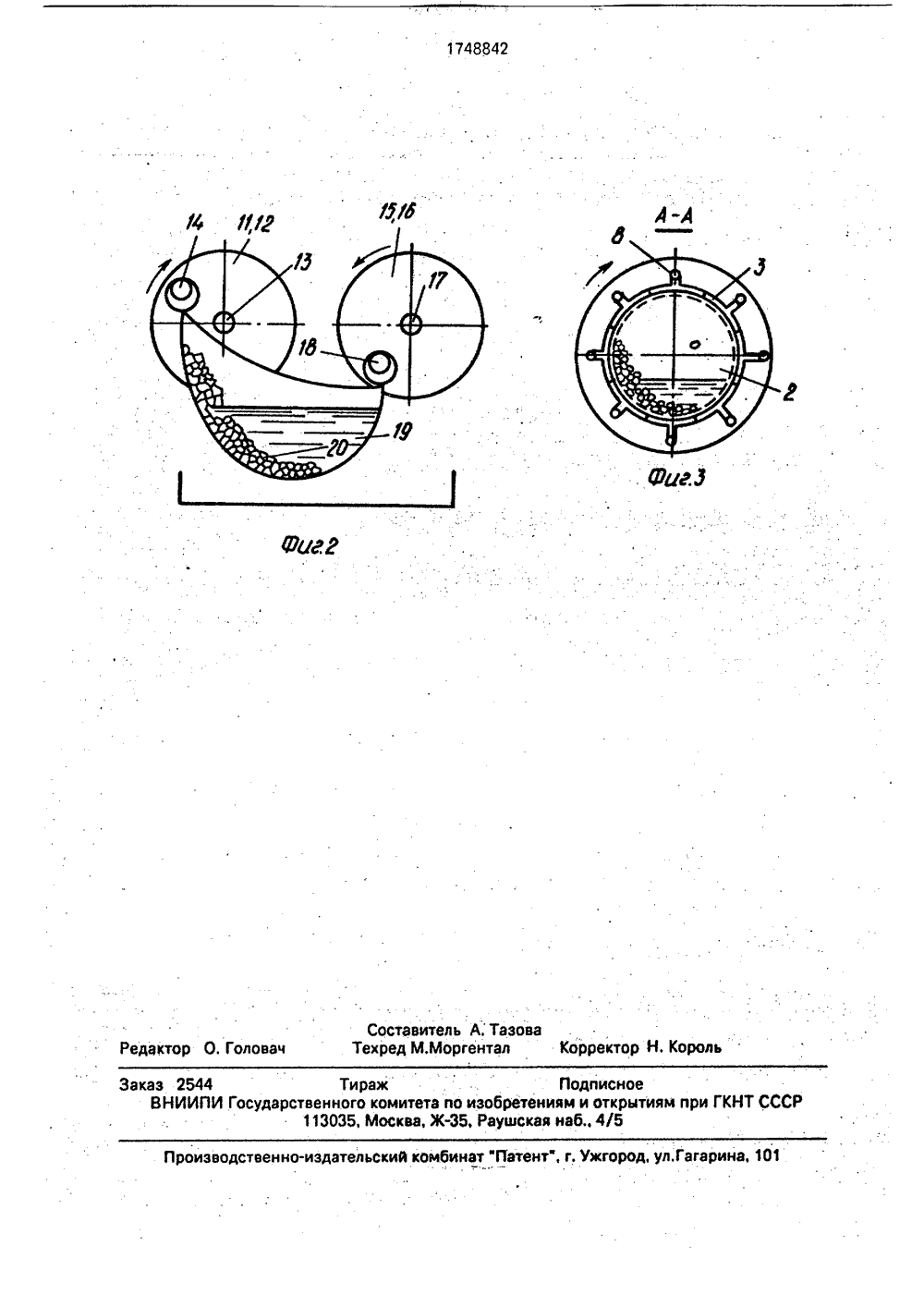

(57) Способ фильтрации. Сущность изобретения: способ включает в себя смешивание разВеляемой суспензии со" вспомогательным фильтрующим материалом (ВФМ) в виде зернистого минерального вещества, ВФМ подают на фильтрующую поверхность, перемещают его по ней, снимая приставшие к порам мелкие части. Фильтр эа счет этого свободно проходит через поры фильтрующего материала, 3 ил.Изобретение относится к способам Вля разделения суспензий и может использоваться в химической, пищевой и других отраслях промышленности при фильтрации густых жидкостей.Цель изобретения - упрощение и удешевление способа,На фиг,1 дана схема фильтра-Сгустителя; на фиг.2 - схема фильтра-сгустителя, выполненного в виде качающейся емкости; на фиг.З - разрез А-А на фиг,1.Фильтр-сгуститель имеет вращающийся на подшипниках 1 барабан 2, разделенный по внутренней поверхности на секции 3, покрытые металлическим ситом 4, а поверх него фильтровальной тканью 5, фильтр снабжен головкой с неподвижной 6 и подвижной 7 частями, которая служит для созВания разрежения в. секциях, подачи сжатого воздуха Вля снятия осадка в зоне отдувки и продувки ткани. Для этого каждая секция барабана с помощью трубопроводов 8 соединена с соответствующим отверстием в подвижной части головки 7. Трубопровод 9 служит для подачи суспензии и вспомогательного фильтрующего вещества в барабан2 фильтра, а трубопровод 10 - для отводасгущенной части суспензии и частичного забора вспомогательного фильтрующего вещества,загрязненного механическимипримесями с цельюйх удаления и повторного использования.Фильтр работает следующим образом,Суспензия подается во внутреннюючасть барабана 2 вместе со вспомогательным фильтрующим веществом в виде крупного песка, мелкого гравия и т,п,При включении фильтра в работу происходит фильтрация суспенэии, поступающейиз трубопровода 9 через слой фильтрующейзагрузки и сетку барабана. Фильтрат отводится в секции 3 и трубопроводы 8, а затемчерез головку 6 и 7 за пределы фильтра,Величина частиц вспомогательного вещества должна быть такой, чтобы во времяфильтрации они не образовывали приставший осадок на фильтровальной перегородке в виде лепешки (крупный песок гравийдов давления в зоне фильтрации). Вспомогательное вещество, приняв форму полумесяца во вращающемся барабане, постоянно поднимаясь (благодаря силам сцепления) и сползая по фильтрующей перегородке, снимает приставшие к порам флокулы и мелкие механические частицы, давая возможность проходить через нее фильтрату.Через трубопроводы происходит отбор сгущенной части суспенэии с некторым количеством вспомогательного вещества для его очистки. При выходе секции со слоем суспензии в зону отдувки трубопровод 8 соединяет секцию 3 с камерой давления неподвижной части 6 головки, в результате чего при помощи сжатого воздуха происходит отдувка прилипших частиц.Фильтр Может быть выполнен в виде качающейся емкости, Фильтр содержитдве пары колес 11 и 12, сидящих неподвижно на валу 13 и соединенных между собой осью 14, и колес 15 и 16, сидящих неподвижно на валу 17 и соединенных осью 18. К осям 14 и 18 подвешена емкость 19 иэфильтрующей ткани, наполняемая суспен-, эией, предназначенной для фильтрации.Каждая пара колес вращается от приво да синхронно таким образом, что когда ось14 левой пары достигает наивысшего положения, в это время ось 18 будет находиться в наиниэшей точке. При этом емкость с суспензией будет наклоняться периодически 10 то в одну, то в другую сторону, создаваявозможность вспомогательному веществу 20 передвигаться по фильтрующей перего-.родке, счищая ее и давая воэможность филь- трату проходить через нее.15 Формула изобретенияСпособ фильтрации, заключающийся всмешивании разделяемой суспенэии с вспомогательным фильтрующим материалом в виде зернистого минерального вещества и 20 подаче их на фильтрующую поверхность,о т л и ч а ю щ и й с я тем, что, с целью повышения скорости, упрощения и удешевления процесса фильтрации, вспомогательный фильтрующий материал перемещают 25 по поверхности фильтрации.1748842 А-А Головач едакт и ГКНТ ССС Заказ 2544 8 НИИПСоставитель А; Тазовахред М,Моргентал Корректор Н, Ко Тираж Подписноеарственного комитета по изобретениям и открыти 113035, Москва, Ж, Раушская наб., 4/5 водственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
