Вертикальный стык наружной и внутренней монолитных стен здания из разнородных материалов

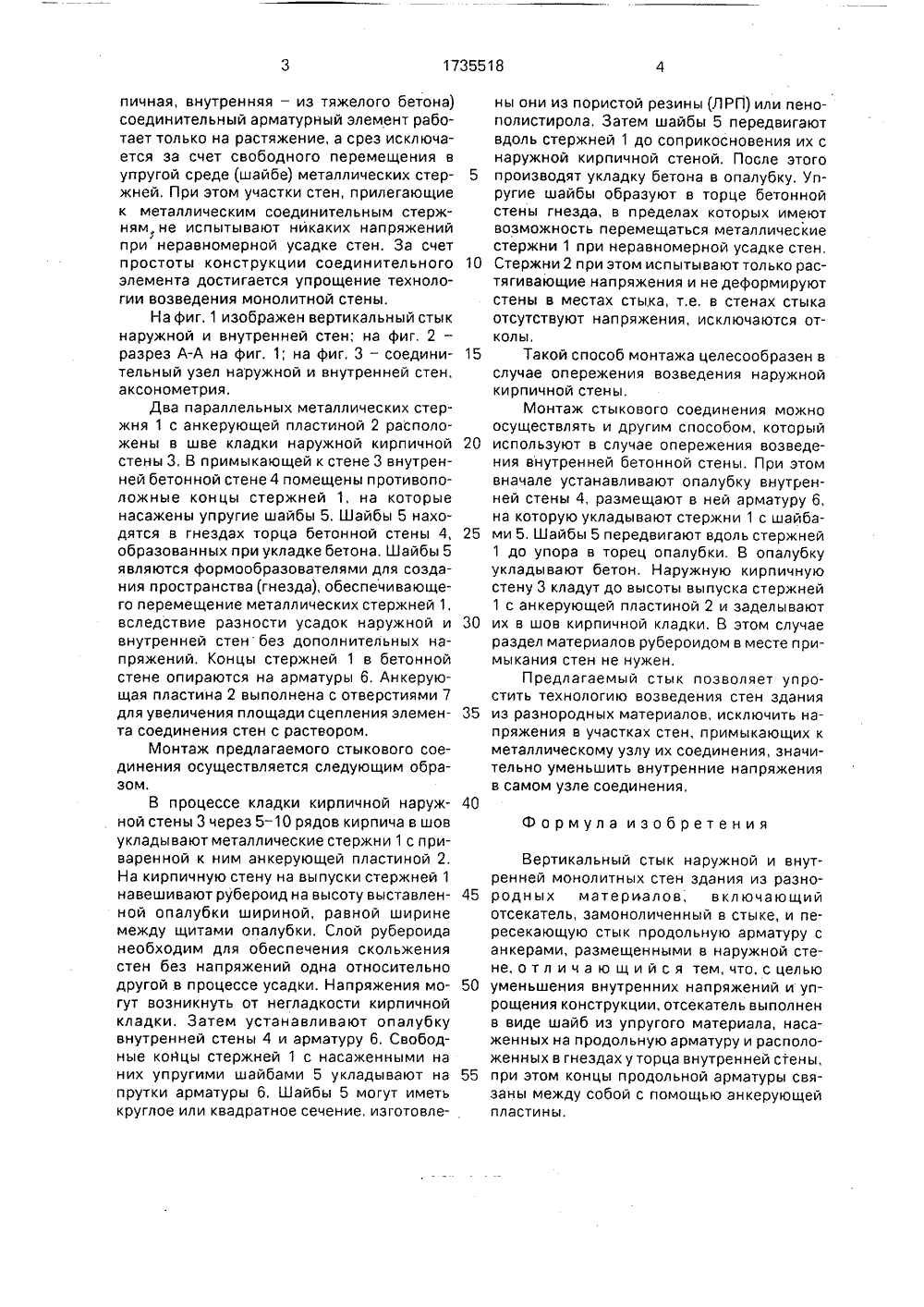

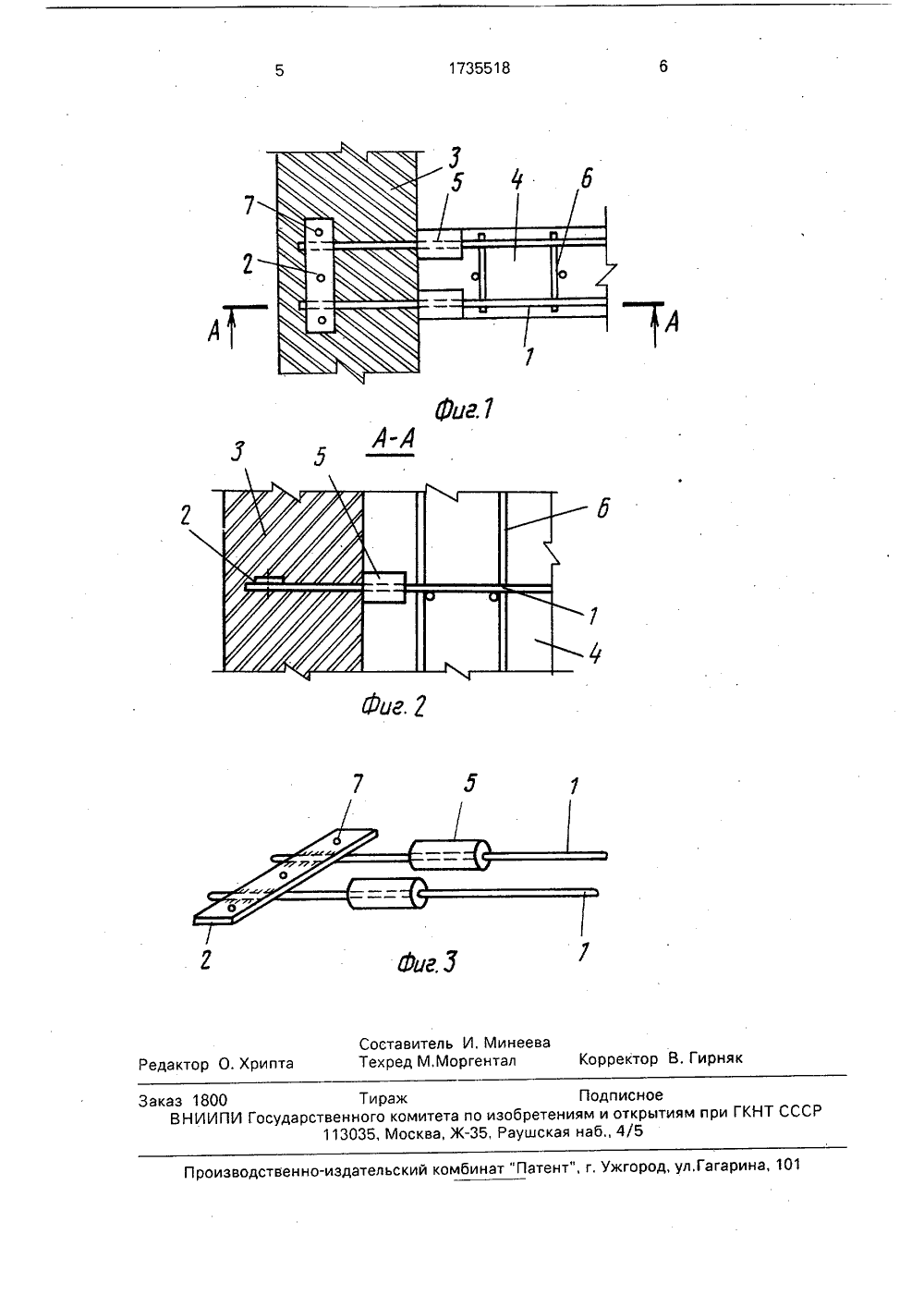

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК1735 1/38, 1/61 ЕНИЯ огиче стен из разн ая стена - ки ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ(56) Авторское свидетельство СССРВ 1218017, кл, Е 04 В 1/38, 2/84, 1.9 Изобретение относится к монолитному домостроению, в частности к конструкциям соединений наружных и внутренних стен, выполненных из разнородных материалов,Известна конструкция вертикального стыка наружной и внутренней монолитных стен здания из разнородных материалов, включающая разделительный элемент, замоноличенный в стыке и соединительную арматуру. Разделительный элемент выполнен в виде железобетонного блока с арматурными выпусками, входящими в монолитный бетон наружной и внутренней стены, причем разделительный элемент размещен во внутренней стене.Недостатком известного стыка является сложность конструкции.Наиболее близким к предлагаемому по технической сути и достигаемому результату является вертикальный стык наружной и внутренней монолитных стен, здания из разнородных материалов, включающий отсекатель, замоноличенный в плоскости стыка, и пересекающую стык соединительную арматуру. Отсекатель выполнен в виде крестообразного в поперечном сечении профи(54) ВЕРТИКАЛЬНЫЙ СТЫК НАРУЖНОЙ И ВНУТРЕННЕЙ МОНОЛИТНЫХ СТЕН ЗДАНИЯ ИЗ РАЗНОРОДНЫХ МАТЕРИАЛОВ (57) Использование; в.строительстве при выполнении конструкций из разнородных материалов. Сущность изобретения: вертикальный стык наружной и внутренней монолитных стен здания из разнородных материалов, включающий два выпуска арматуры, соединеннь;х анкерующей пластиной, а на свободные концы арматуры насажены шайбы из упругого материала. 3 ля из асбоцемента, Соединительная арматура размещена на уровнях верхней и нижней плоскостей междуэтажных перекрытий,Недостатком стыка является сложность конструкции, Соединительная арматура испытывает большие внутренние напряжения, при этом участки стен в местах стыка также испытывают напряжения при усадке от механического воздействия соединительного узла, что может привести к их деформации (отколам).Цель изобретения - уменьшение внутренних напряжений и упрощение конструкции.Цель достигается тем, что узел соединения внутренней и наружной стен представляет собой помещенные в шов кирпичной кладки наружной стены два параллельных металлических стержня, соединенных анкерующей пластиной. На свободные концы стержней насажены шайбы из упругого материала, расположенные в образованных при укладке бетона гнездах в торце внутренней бетонной стены.При таком соединении ородных материалов (наружн р 1735518пичная, внутренняя - из тяжелого бетона) соединительный арматурный элемент работает только на растяжение, а срез исключается за счет свободного перемещения в упругой среде (шайбе) металлических стержней, При этом участки стен, прилегающие к металлическим соединительным стержнямне испытывают никаких напряжений при неравномерной усадке стен. За счет простоты конструкции соединительного элемента достигается упрощение технологии возведения монолитной стены.На фиг. 1 изображен вертикальный стык наружной и внутренней стен; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - соединительный узел наружной и внутренней стен, аксонометрия.Два параллельных металлических стержня 1 с анкерующей пластиной 2 расположены в шве кладки наружной кирпичной стены 3, В примыкающей к стене 3 внутренней бетонной стене 4 помещены противоположные концы стержней 1, на которые насажены упругие шайбы 5, Шайбы 5 находятся в гнездах торца бетонной стены 4, образованных при укладке бетона, Шайбы 5 являются формообразователями для создания пространства (гнезда), обеспечивающего перемещение металлических стержней 1, вследствие разности усадок наружной и внутренней стенбез дополнительных напряжений, Концы стержней 1 в бетонной стене опираются на арматуры 6. Анкерующая пластина 2 выполнена с отверстиями 7 для увеличения площади сцепления элемента соединения стен с раствором.Монтаж предлагаемого стыкового соединения осуществляется следующим образом.В процессе кладки кирпичной наружной стены 3 через 5-10 рядов кирпича в шов укладывают металлические стержни 1 с приваренной к ним анкерующей пластиной 2. На кирпичную стену на выпуски стержней 1 навешивают рубероид на высоту выставленной опалубки шириной, равной ширине между щитами опалубки. Слой рубероида необходим для обеспечения скольжения стен без напряжений одна относительно другой в процессе усадки. Напряжения могут возникнуть от негладкости кирпичной кладки, Затем устанавливают опалубку внутренней стены 4 и арматуру б, Свободные койцы стержней 1 с насаженными на них упругими шайбами 5 укладывают на прутки арматуры б, Шайбы 5 могут иметь круглое или квадратное сечение, изготовле 5 10 15 20 25 30 35 40 45 50 55 ны они из пористой резины (ЛРП) или пенополистирола. Затем шайбы 5 передвигают вдоль стержней 1 до соприкосновения их с наружной кирпичной стеной. После этого производят укладку бетона в опалубку. Упругие шайбы образуют в торце бетонной стены гнезда, в пределах которых имеют возможность перемещаться металлические стержни 1 при неравномерной усадке стен, Стержни 2 при этом испытывают только растягивающие напряжения и не деформируют стены в местах стыка, т.е, в стенах стыка отсутствуют напряжения, исключаются отколы,Такой способ монтажа целесообразен в случае опережения возведения наружной кирпичной стены,Монтаж стыкового соединения можно осуществлять и другим способом, который используют в случае опережения возведения внутренней бетонной стены, При этом вначале устанавливают опалубку внутренней стены 4, размещают в ней арматуру б, на которую укладывают стержни 1 с шайбами 5. Шайбы 5 передвигают вдоль стержней 1 до упора в торец опалубки. В опалубку укладывают бетон, Наружную кирпичную стену 3 кладут до высоты выпуска стержней 1 с анкерующей пластиной 2 и заделывают их в шов кирпичной кладки, В этом случае раздел материалов рубероидом в месте примыкания стен не нужен.Предлагаемый стык позволяет упростить технологию возведения стен здания из разнородных материалов, исключить напряжения в участках стен, примыкающих к металлическому узлу их соединения, значительно уменьшить внутренние напряжения в самом узле соединения,Формула изобретения Вертикальный стык наружной и внутренней монолитных стен здания из разнородных материалов, включающий отсекатель, замоноличенный в стыке, и пересекающую стык продольную арматуру с анкерами, размещенными в наружной стене, о т л и ч а ю щ и й с я тем, что, с целью уменьшения внутренних напряжений и упрощения конструкции, отсекатель выполнен в виде шайб из упругого материала, насаженных на продольную арматуру и расположенных в гнездах у торца внутренней стены, при этом концы продольной арматуры связаны между собой с помощью анкерующей пластины.1735518 7 г,З Составитель И, МинеевТехред М,Моргентал Редактор О. Хрипт орректор В, Гирняк Заказ 1800 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 оизводств
