Устройство для получения насыщенных сахаросодержащих растворов

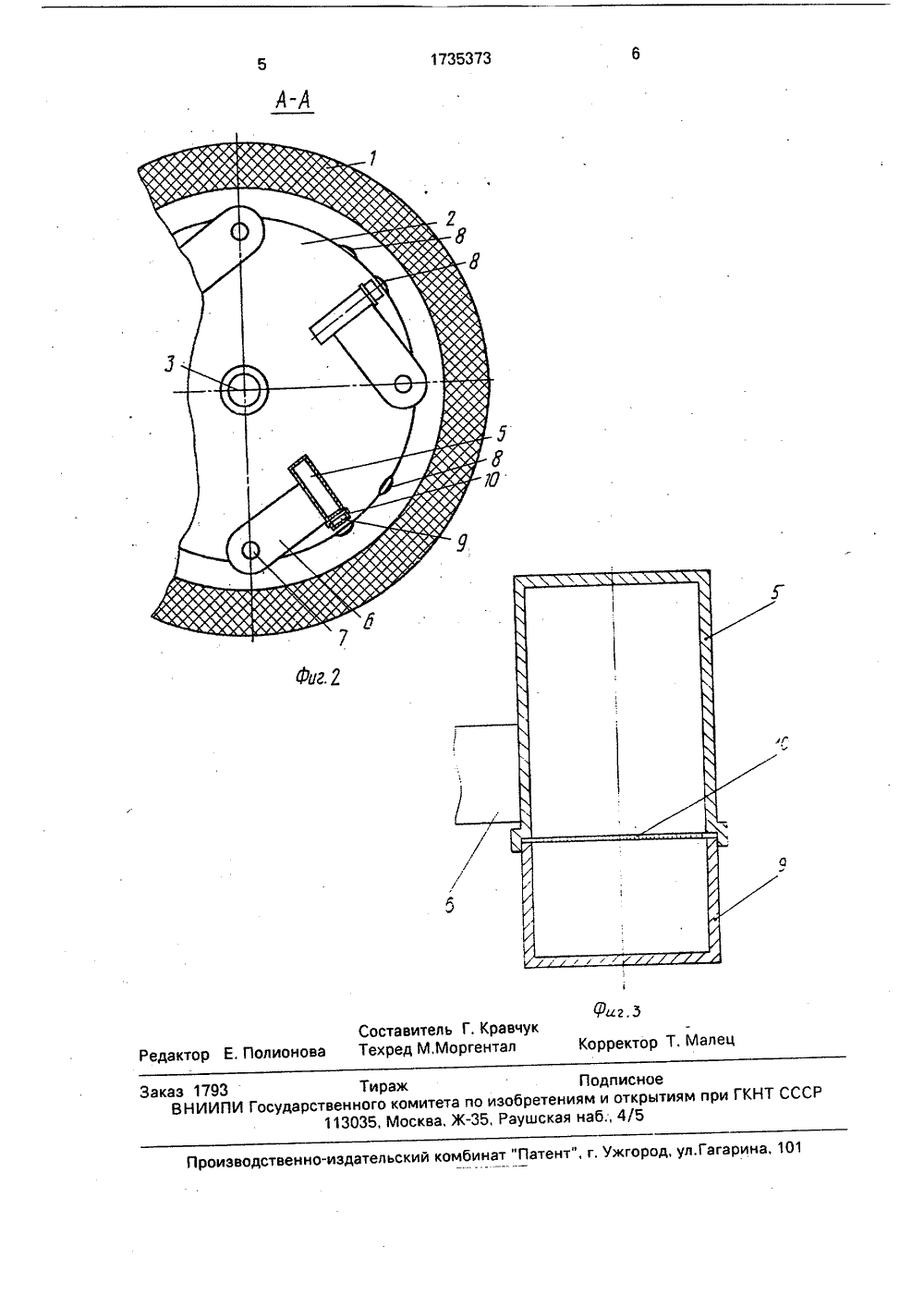

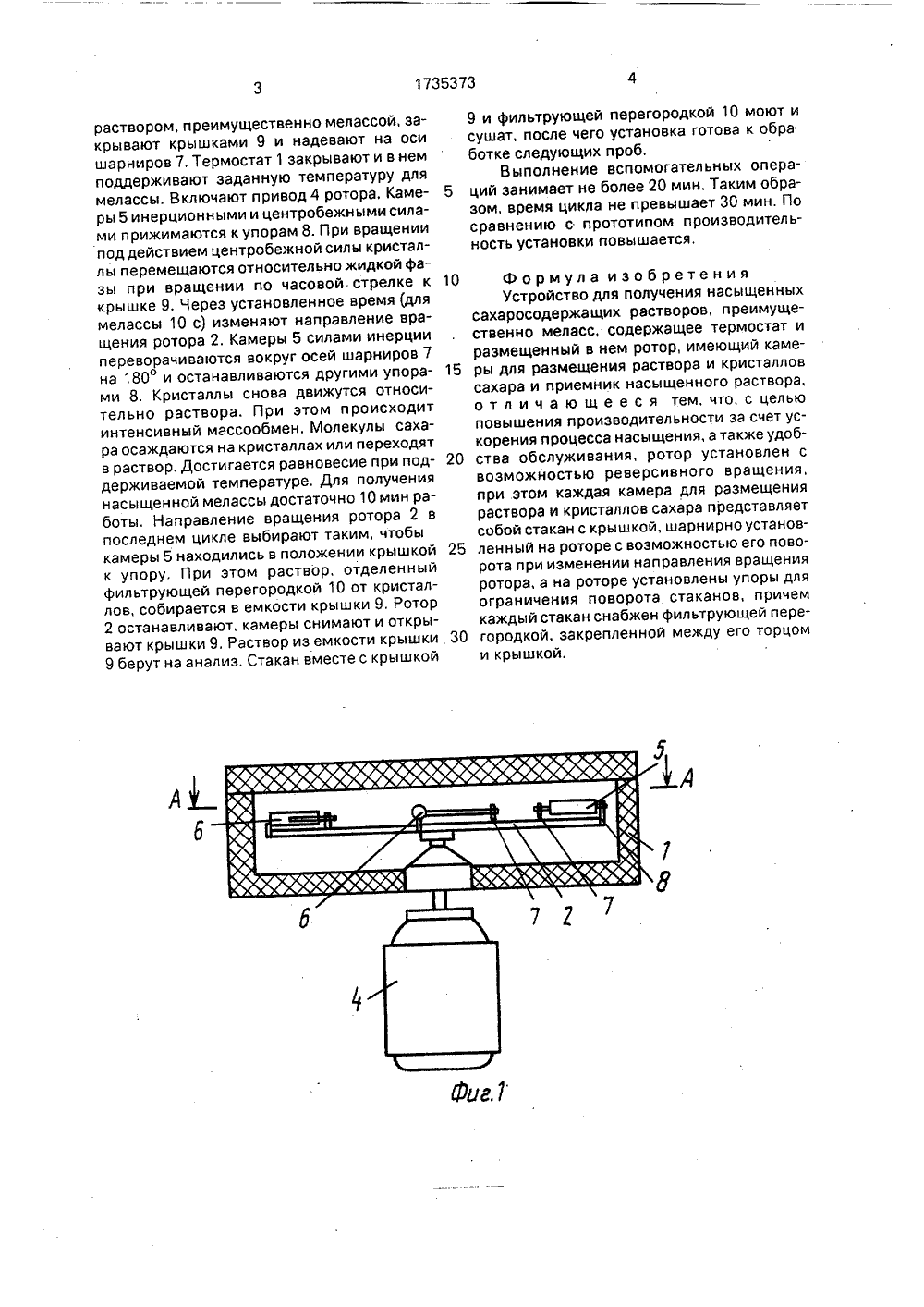

(5 ц 5 С 13 Р 1/02, 0 01 й 33/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ(71) Всесоюзный научно-исследовательский институт сахарной промышленности(56) Авторское свидетельство СССР М 632953, кл, 6 01 й 33/02, 1978,Авторское свидетельство СССР М 734560, кл. 6 01 й 33/02, 1978.(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ НАСЫЩЕННЫХ САХАРОСОДЕРЖАЩИХРАСТВОРОВ Изобретение относится к контролю и учету в сахарном производстве и предназначено для оперативного определения нормальной доброкачественности и коэффициента насыщения мелассы,Целью предлагаемого устройства является повышение производительности за счет ускорения процесса насыщения, а также удобства его обслуживания,Указанная цель достигается тем, что в устройстве, содержащем термостат и размещенный в нем ротор, имеющий камеры для размещения раствора, согласно изобретению ротор установлен с возможностью реверсивного вращения, при этом каждая камера для размещения раствора и кристаллов сахара представляет собой стакан с крышкой, шарнирно установленный на роторе с возможностью его поворота при изменении направления вращения ротора, а на роторе установлены упоры для ограничения поворота стаканов, причем каждый стаЖ 1735373 А 1(57) Использование: технологический контроль в сахарном производстве, Сущность изобретения: устройство содержит термостат и размещенный в нем ротор. Ротор имеет камеры для размещения раствора и кристаллов сахара и приемник насыщенного раствора, Ротор установлен с возможностью реверсивного вращения, Каждая камера для размещения раствора.и кристаллов сахара представляет собой стакан с крышкой, шарнирно установленный на роторе с возможностью его поворота при изменении направления вращения ротора, На роторе установлены упоры для ограничения поворота стаканов. Каждый стакан снабжен фильтрующей перегородкой, закрепленной между его торцом и крышкой. 3 ил. Скан снабжен фильтрующей перегородкой,закрепленной между его торцом и крышкой.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху; нафиг, 3 - продольный разрез камеры для размещения раствора и кристаллов сахара, СфмУстройство включает термостат 1, в ко- Цтором размещен ротор 2, закрепленный на (",выходном валу 3 реверсивного привода 4.На роторе 2 закреплена камера 5 в видестакана, Количество стаканов соответствуетколичеству проб мелассы, необходимых дляодного анализа, Камеры 5 через рычаги 6 и )Зоси шарниров 7 соединены с ротором 2. Напериферии ротора 2 установлены упоры 8для ограничения поворота стаканов. Каждый стакан закрывается крышкой 9 и снабжается фильтрующей перегородкой 10,закрепленной между его торцом и крышкой,Устройство работает следующим образом,Камеры 5, снятые с ротора 2, заполняюткристаллами сахара и сахаросодержащимраствором, преимущественно мелассой, закрывают крышками 9 и надевают на оси шарниров 7, Термостат 1 закрывают и в нем поддерживают заданную температуру для мелассы. Включают привод 4 ротора. Камеры 5 инерционными и центробежными силами прижимаются к упорам 8. При вращении под действием центробежной силы кристаллы перемещаются относительно жидкой фазы при вращении по часовой стрелке к крышке 9, Через установленное время (для мелассы 10 с) изменяют направление вращения ротора 2, Камеры 5 силами инерции переворачиваются вокруг осей шарниров 7 на 180 и останавливаются другими упорами 8. Кристаллы снова движутся относительно раствора. При этом происходит интенсивный массообмен. Молекулы сахара осаждаются на кристаллах или переходят в раствор, Достигается равновесие при поддерживаемой температуре, Для получения насыщенной мелассы достаточно 10 мин работы, Направление вращения ротора 2 в последнем цикле выбирают таким, чтобы камеры 5 находились в положении крышкой к упору. При этом раствор, отделенный фильтрующей перегородкой 10 от кристаллов, собирается в емкости крышки 9. Ротор 2 останавливают, камеры снимают и открывают крышки 9, Раствор из емкости крышки 9 берут на анализ. Стакан вместе с крышкой 9 и фильтрующей перегородкой 10 моют и сушат, после чего установка готова к обработке следующих проб.Выполнение вспомогательных опера ций занимает не более 20 мин. Таким образом, время цикла не превышает 30 мин. По сравнению с прототипом производительность установки повышается. 10 Формула изобретенияУстройство для получения насыщенныхсахаросодержащих растворов, преимущественно меласс, содержащее термостат иразмещенный в нем ротор, имеющий каме 15 ры для размещения раствора и кристалловсахара и приемник насыщенного раствора,о т л и ч а ю щ е е с я тем, что, с цельюповышения производительности за счет ускорения процесса насыщения, а также удоб 20 ства обслуживания, ротор установлен свозможностью реверсивного вращения,при этом каждая камера для размещенияраствора и кристаллов сахара представляетсобой стакан с крышкой, шарнирно установ 25 ленный на роторе с возможностью его поворота при изменении направления вращенияротора, а на роторе установлены упоры дляограничения поворота стаканов, причемкаждый стакан снабжен фильтрующей пере 30 городкой, закрепленной между его торцоми крышкой,1735373 А-АФиг,5Составитель Г, Кравчук Редактор Е. Полионова Техред М,Моргентал Корректор Т. Мал Заказ 1793 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раушская наб 4/5водственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
