Шприц-ампула для последовательного введения несмешиваемых веществ

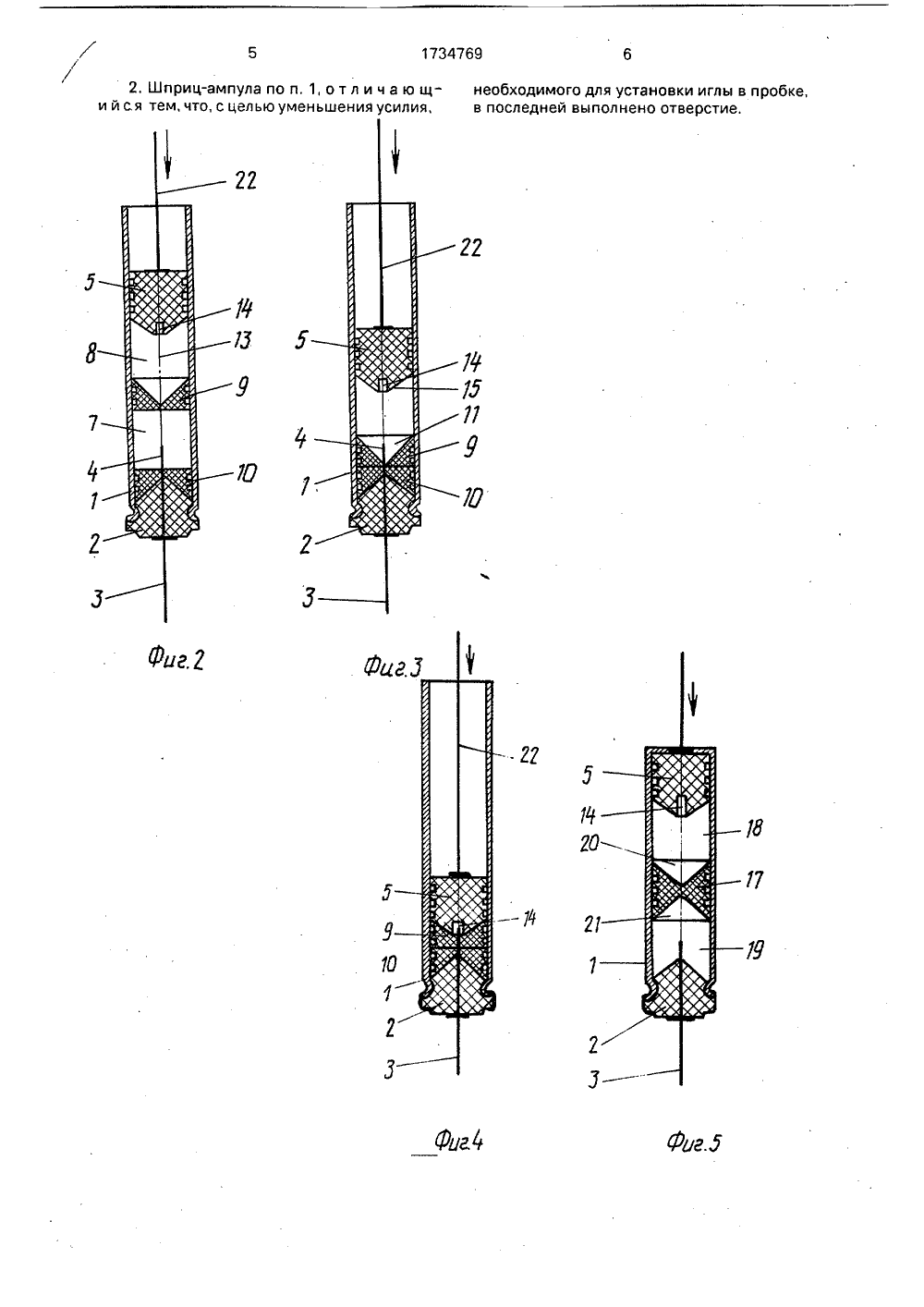

Изобретение относится к медицине, аименно к устройствам для инъекции одноразового использования,Известен шприц-ампула, содержащийполый корпус, с обоих торцов закрытый соответственно пробкой, в которой имеет возможность установки обоюдоостраяинъекционная игла, и поршень с углублением для иглы и конусообразным выступом, иразмещенный в корпусе дополнительный 10поршень с конусообразным углублением ис перемычкой, причем конусообразные углубление и выступ расположены напротивдруг друга.Цель изобретения - более полное удаление вещества из шприца, а также уменьшение усилия, необходимого для установкииглы в пробке.На фиг. 1 чертежа изображен шприцампула для последовательного введения несмешиваемых веществ, период подготовкишприц-ампулы к использованию; на фиг, 2- то же, положения поршней после введения больному первого вещества; на фиг, 3 -то же, после введения второго вещества; на 25фиг, 4 - то же, после введения третьеговещества, на фиг. 5 - то же, содержит толькодва вещества и два поршня,Шприц-ампула состоит из полого корпуса 1 с пробкой 2 для введения и выведения 30вещества, например, с помощью обоюдоострой инъекционной иглы 3 с концом 4 ипоршня 5. Конец 4 иглы 3 может быть изготовленным с боковым удлиненным отверстием по подобию иглы Дюфо и т,п, Корпус 351 разделен по длине на камеры 6-8 поршнями 9 и 10. Камеры могут быть заполнены,например, для анафилактической реакцииионами кальция, глюкокордикоидом и антигистаминным препаратом, 40Для уменьшения усилия, необходимогодля установки иглы 3 в пробку 2, она выполнена с предварительно наколотым отверстием,Для более полного удаления вещества 45из камеры 8 поршень 5 имеет глухое углубление 14, диаметр которого больше диаметра иглы 3,С целью более полного удаления вещества из шприца перемычка образована вершиной конусообразного углублениядополнительного поршня 10 (9), а обращенные друг к другу торцы поршня 10 и пробки2 (и поршней 5 и 9) выполнены соответственно с конусообразными углублением 12 55(11) и выступом 16 (15), при этом конусностьвыступов на 1-3 больше конусности углублений,На фиг, 5 показан шприц-ампула длядвух веществ, поршень 17 которого разделяет корпус 1 на две камеры 18 и 19 и содержит с двух сторон конические углубления 20 и 21.Толщину поршней на участках конических углублений 11, 12, 20 и 21 делают достаточной для исключения возможности проникновения веществ из одной камеры в другую, т,е, 0,2-3,0 мм,Перемещаются поршни 5, 9, 10 и 17 в корпусе 1 посредством штока 22 (показан условно).Пользуются шприцом-ампулой следующим образом.Надавливая на шток 22, действуют на поршень 5, который через вещества в камерах 7 и 8 и поршни 9 и 10 выдавливает вещество из камеры 6. Одновременно с выдавливанием вещества поршень 10 в нижнем положении накалывается углублением 12 на конец 4 иглы 3. При этом перемещение поршня 10 прекращается и игла 3 сообщается с веществом в камере 7, которое выдавливается поршнем 9, также накалывающимся на конец 4 иглы 3, После накалывания поршня 9 игла 3 сообщается с камерой 8 и последнее, третье вещество выводится поршнем 5. В нижнем крайнем положении вещество выдавливается и из глухого углубления 14 поршня 5. Так как углы конических выступов 15 и 16 поршня 5 и пробки 2 выполнены на 1-3 больше угла конических углублений 11 и 12, то в процессе сдавливания каждого поршня происходит полное удаление вещества от периферии корпуса 1 к оси 13 симметрии и в иглу 3. Ш и риц п редназначен и реимущественно для условий массового оказания неотложной помощи пострадавшим в зоне стихийного бедствия, катастроф, эпидемии,Формула изобретения 1, Шприц-ампула для последовательного введения несмешиваемых веществ, содержащий полый корпус, с обоих торцов закрытый соответственно поршнем с углублением для обоюдоострой инъекционной иглы и конусообразным выступом и пробкой для установки иглы, а также размещенный в корпусе дополнительный поршень с конусообразным углублением и перемычкой, причем конусообразное углубление и выступ расположены напротив друг друга, о т л ич а ю щ и й с я тем, что, с целью более полного удаления вещества, перемычка образована вершиной конусообразного углубления дополнительного поршня, а обращенные друг к другу торцы дополнительного поршня и пробки выполнены соответственно с конусообразными углублением и выступом, при этом конусность выступов на 1-3 больше конусности углублений.17347692, Шприц-ампула по и, 1, о т л и ч а ю щ- необходимого для установки иглы в пробке, и й ся тем, что, с целью уменьшения усилия. в последней выполнено отверстие, 22Г 2
