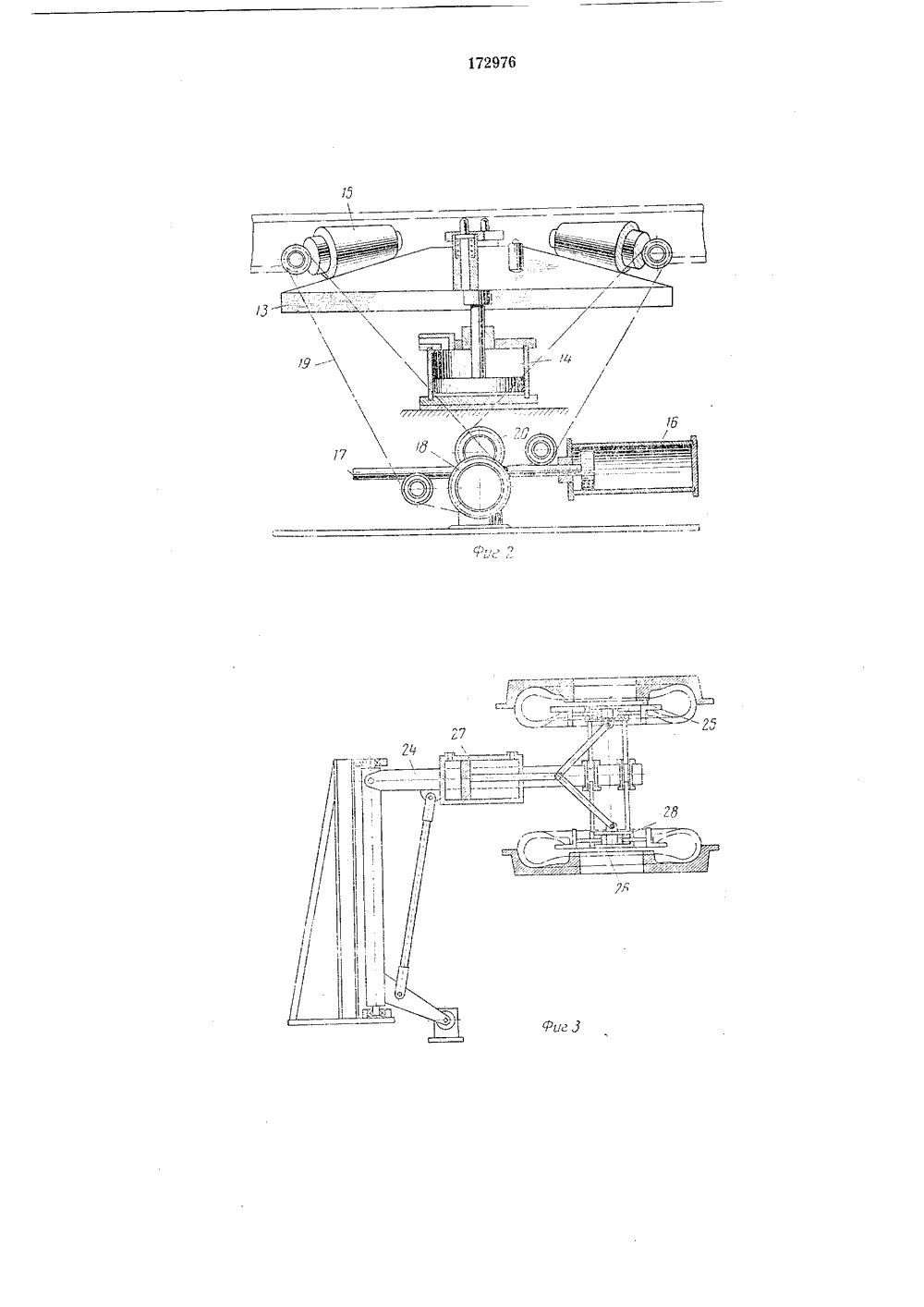

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских РеспубликЗависимое от авт. свидетельстваЗаявлено 16.Х.1961 ( 748004/23-26 Кл. 39 ае, 5 ое рисоединением заявкиГосударственный комитет ло делам изобретений и открытий СССРио ите МПК В 295 Опубликовано 07.Л.1965. Бюллетень1Дата опубликования описания 28 Х 111.1965 78.058.3;678.065088,8) Авторыизобретен М. Л. Пиновский, фЗаявитель Г гП 131".ч ОЛУАВТОМАТИЧЕСКАЯ ЛИНИЯ ПЕРЕЗАРЯ ПРЕССФОРМ ПРИ АВТОКЛАВНОЙ ВУЛКАНИЗАЦИИ ПОКРЫШЕК матическая лориентации;покрышек,Полуавтоматическая линия состоит из шагового транспортера 1, механизма 2 ориентации прессформ, механизма 3 предварительного раскрытия прессформ, механизма 4 подачи и механизма 5 отбора прессформ, меха 10 низма б подъема и механизма 7 опусканиякассеты, механизма 8 выемки покоышки, механизма 9 обдувки и смазки прессформ, механизма 10 укладки сырых покрышек, механизма 11 подпрессовки прессформ, карусели15 12 с кассетами.Механизм ориентации выполнен в видеподвижной рамы 13, поднимаемой пневмоцилиндром 14, несущей конические ролики 1 б,приводимые в действие посредством пневмо 20 цилиндра 1 б, рейки 17, звездочек 18, цепи 19,конических зубчатых колес 20.Прессформа, поступившая на,шаговыйтранспортер, наталкивается на ограничитель 21 и останавливается, при этом цепь25 движется правым цилиндром 22. При движении цепи левым цилиндром 23 прессформа подается к первому рабочему месту, где производится ориентация формыотносительно бобышки при помощи меха 30 низма ориентации. Затем шаговым трансПодписная группа Л 158 И. Гурьянов, Б, П. Лошакевич, С. И. Юрьев, А, А. Панков, Н. Известна полуавтоматическая линия перезарядки прессформ при автоклавной вулканизации покрышек, замкнутого кругового типа с центрально расположенным поворотным автооператором и устройствами для угловой ориентации прессформ, их раскрытия и обдувки прессформ. В ней операция выемки готовой покрышки из раскрываемой прессформы производится вручную.Для обеспечения полной механизации операции выемки готовой покрышки из прессформ, после их раскрытия независимо от нахождения покрышки в верхней или нижней половинках прессформы в линию введено устройство для автоматической выемки покрышек, выполненное в виде поворотного на вертикальной оси кронштейна, несущего парные, вертикально подвижные, горизонтально расположенные диски, снабженные симметрично выдвижными лапами, предназначенными для ввода их внутрь покрышки и ее захвата в верхнем или нижнем ее положении.Предлагаемая полуавтоматическая линия перезарядки прессформ при автоклавной вулканизации автомобильных покрышек построена по замкнутой круговой схеме шагового переме.цения прессформ с покрышками относительно рабочих механизмов линии с помощью центрально расположенного поворотного автооператора. показана описываемая полуавтоиния; на фиг. 2 - механизм на фиг. 3 - механизм выемкипортером прессформу подают к механизму предварительного раскрытия, где предварительное раскрытие осуществляется двумя пневмоцилиндрами с подвюкньми и неподвижными лапами. Прессформа, зажатая ме:кду подвижными и неподвижными лапами, незначелно раскрывается при джении штоков пцевмоццлцндров вверх, несущих на себе подвижные лапы, которыс поднимают верхнюю половину прессформы,Передачу прессформ к дальнейшим операциям производит шестцпозициоппая каруселькоторая имеет на каждой позиции неподвижную и подвин(ную кассеты, Подвижная кассета пезевецается по вертикальным направляющим, фиксирует раскрытое поло 5 кение половинок прессформ БО Вреъ 51 Всего цикла перезарядки,Подаются прессформы па карчсель заталкиваццем, а отоираются с карусели выталкиванием штоком с упором, приводимым в движение от ппевмоццлццдра, за внутреннее отверстие прессформы. Затем происходит раскрытие,1 рессформы Осуцсствляемое при помощи двух сблокированных тросами цлипдров, упирающихся в кронштейн подвижной кассеты, расположецных между направляющей и центром тяжести кассетя. Закрытие прессформы производится ацалогичным механизмом.После поворота карусели па 60 раскрытая прессфоома поступает к механизму выемки покрышки. Вынимается покрышка при помощи подвижцых лап, закрепленных Qа дисках разводимы:( рычагами от пцевмоцилицдра и находящихся на поворотной пццоли Кронштейне) 4. Поворотная пццоль и сомкнутые диски 25, 2 б оказываются в зазоре между полОВинками прессформ.Диски под действием ппевмоцилиндра 27 и рычагов расходятся, ц лапы под действием пнеьмоцилицдров 28 входят под борта покрышки. Потом диски сходятся, и пиноль поворачивается к отборочному рольгацгу. Дискивходят в зазор между роликами подвижного5 звена верхнего яруса рольганга, Покрышка,вынутая из верхней половинки прессформы,оказывается над подвижной секцией а выц-1тая из нижней половинки оказывается висящей ца лапах над нижнем рольгацгом, Затем10 лапы уоираются, и подвияная секция поднимается. Покрышка, снятая с верхних лап,срывается на цияний рольганг. (,арусель поворачивается на 60, и раскрытая прессформапоступает к механизму обдувки и смазки, По.15 еле обдувки и смазки раскрытая прессформапоступает к механизму укладки сырой покрышки, механизму закрытия и механизмуподпрессовки покрышки,20Предмет изобретенияПолуавтоматическая линия перезарядкипрессформ при автоклавной вулкацизации покрышек замкнутого кругового типа с цент ральцо расположенным поворотным автооператором и устройствами для угловой ориентации прессформ, их раскрытия и оодувки прессформ, отличаюиался тем, что, с целью обеспечения полной механизации операции 30 выемки готовой покрьшки из прессформ после их раскрытия независимо от нахоядения покрышки в верхней цли в нижней половинках прессформы, в линию введено устройство для автоматиеско гыемки покрышек, вы полненное в виде поворотного на вертикальной оси кронштейна, несущего парные, вертикально подвиНные, горизонтально располо.женые диски, спабн(епн.е симметрично Выдвижными лапами, предназначенными для 40 ввода их внутрь покрышки и ее захвата вверхнем или нижнем ее положении.
