Способ изготовления трубчатых угольников с прямым углом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1722654
Автор: Кудинкин
Текст

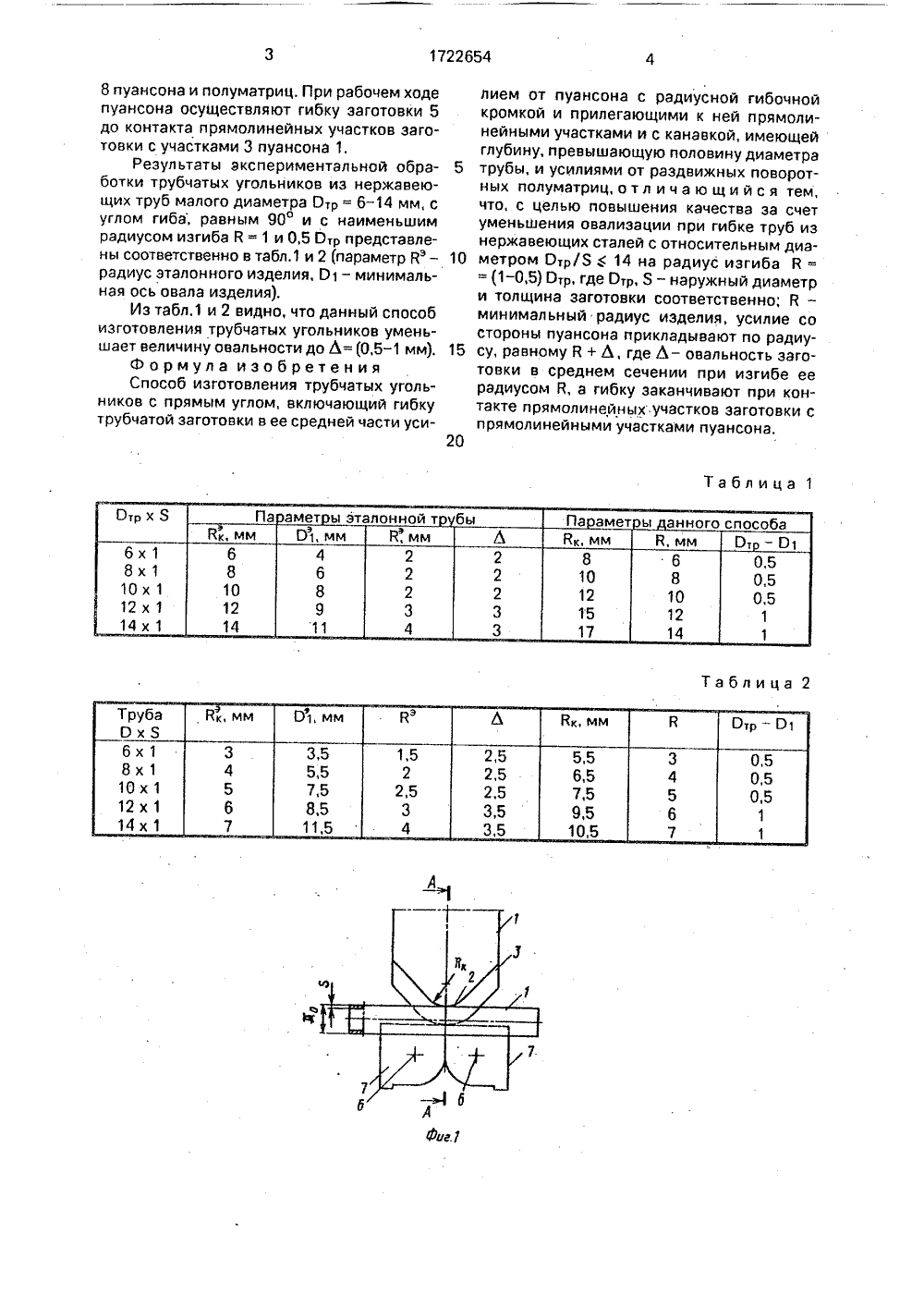

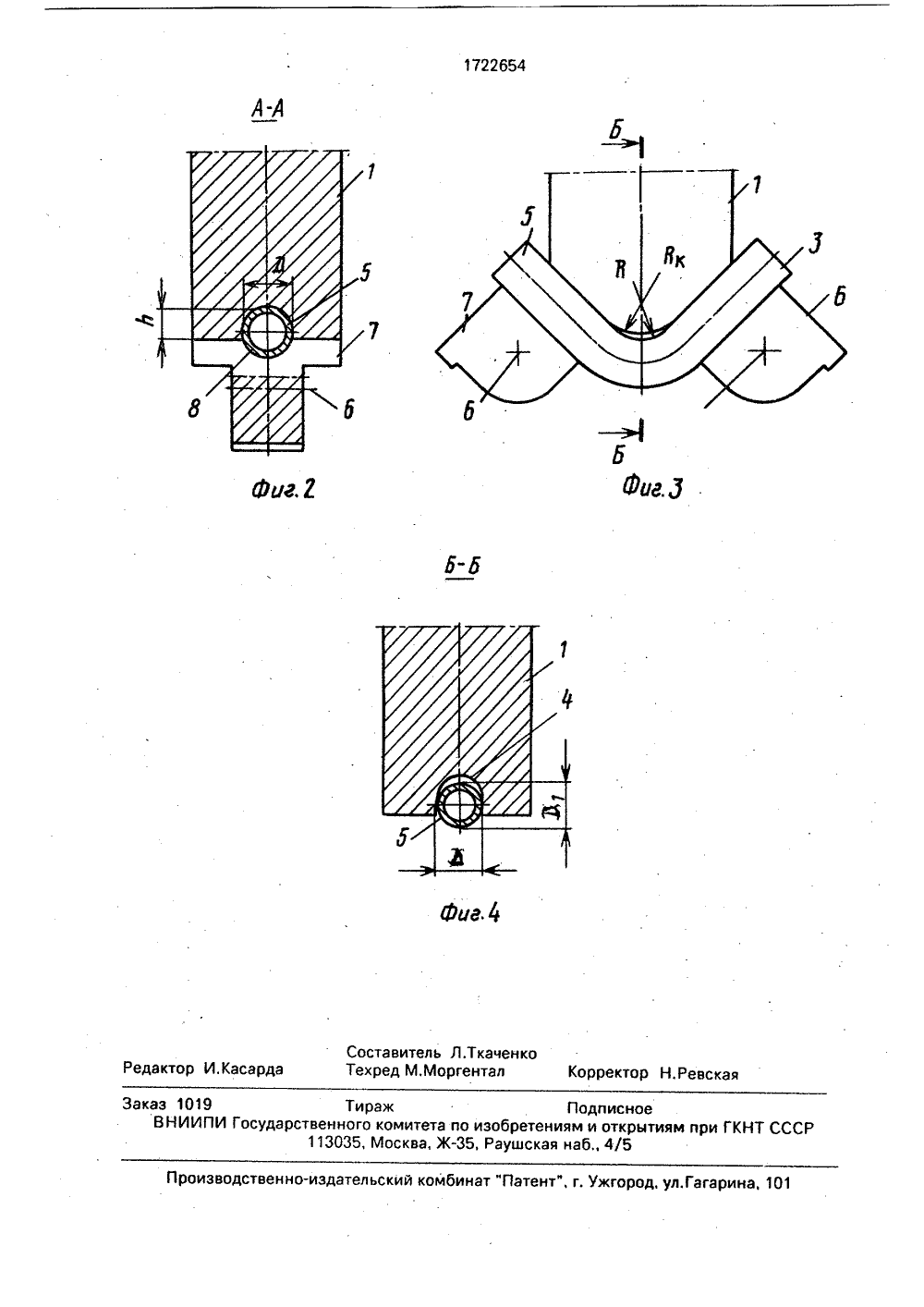

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1 Т 226 210706 ИЗОБ ТЕНИ ОПИСАН К АВТОРСКОМУ ИДЕТЕЛ ЬСТВУ 6 27 о ческого маИЯ ТРУБЧАМ УГЛОМ бработке мек изготовлемс,кет быть ии. Цель изоИзоб аллов д нию тру использ ельдвижных поворотны 7 с канавками 8 на иРадиусную кром усом Й = Й + Л, гд ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Конструкторское бюро химщиностроения(54) СПОСОБ ИЗГОТОВЛЕНТЫХ УГОЛЬНИКОВ С ПРЯМЫ(57) Изобретение относится к оталлов давлением, в частностинию трубчатых угольников, ииспользовано в машиностроен ретение относится к обработке мет авлением, в частности к изготовлебчатых угольников, и может быть овано в машиностроении,Ц изобретения - повышение качества за счет уменьшения овализации при гибке труб с диаметром Отр ( 14 толщин из нержавеющих сталей на радиус изгиба Й = = (1-0,5) Отр.На фиг.1 представлены инструмент и заготовка для реализации способа в исходном положении; на фиг,2 - сечение А - А на фиг,1; на фиг.З - инструмент и изогнутая заготовка после окончания гибки; на фиг.4 - сечение Б - Б на фиг,З.Инструмент состоит из пуансона 1 с радиусной кромкой 2 и прилегающими к ней прямолинейными участками 3, а также с канавкой 4, имеющей глубину йОтр/2, где Отр - диаметр трубчатой заготовки 5. и разбретения - повышение качества за счет уменьшения овализации при гибке труб с диаметром Отр14 толщин с радиусом изгиба Й = (1 - 0,5) О, преимущественно из нержавеющих труб. Трубу гнут на прямой угол инструментальным радиусом гиба Й = Й+ + Л, где величину Ьопределяют с помощью эталонной трубы, изогнутой пуансоном, имеющим радиус, равный теоретическому радиусу изделия, Величина Л представляет собой разность. диаметров среднего сечения трубы, Гибка заканчивается при контакте прямых концов заготовки с прямолинейными участками пуансона. 4 ил, 2 табл,х на осях 6 полуматриц рабочих поверхностях, ку 2 выполняют с ради- Л- экспериментально определяемый коэффициент, зависящий от Й и Отр, определяемый как величина овальэности (Л = Отр - 01) эталонной заготовки,з изогнутой пуансоном с Й = Й, (01 - минимальная.ось овала эталонной трубы).Способ осуществляют следующим образом.Производят испытание эталонной заготовки на радиус Й = Й и определяют овальность Л = Отр - 01. Затем корректируют радиус пуансона, увеличивая его от Й до Й+ + Ь путем непосредственной заточки стандартного пуансона или подбора пуансона с расчетной гибочной кромкой. Затем заготовку заполняют Наполнителем и устанавливают в исходное положение в канавки 4 и1722654 Таблица 1 Таблица 8 пуансона и полуматриц. При рабочем ходе пуансона осуществляют гибку заготовки 5 до контакта прямолинейных участков заготовки с участками 3 пуансона 1.Результаты экспериментальной обра ботки трубчатых угольников из нержавеющих труб малого диаметра Отр = б - 14 мм, с углом гиба, равным 90 и с наименьшим радиусом изгиба В = 1 и 0,5 Ор представлены соответственно в табл.1 и 2 (параметр В - 10 радиус эталонного изделия, О - минимальная ось овала изделия).Из табл.1 и 2 видно, что данный способ изготовления трубчатых угольников уменьшает величину овальности до Л= (0,5-1 мм). 15Ф о р мул а из о б рете н ияСпособ изготовления трубчатых угольников с прямым углом, включающий гибку трубчатой заготовки в ее средней части уси 20 лием от пуансона с радиусной гибочной кромкой и прилегающими к ней прямолинейными участками и с канавкой, имеющей глубину, превышающую половину диаметра трубы, и усилиями от раздвижных поворотных полуматриц,отличающийся тем, что, с целью повышения качества за счет уменьшения овализации при гибке труб из нержавеющих сталей с относительным диаметром Отр/Я14 на радиус изгиба В = = (1-0,5) Отр, где Отр, Я - наружный диаметр и толщина заготовки соответственно; В - минимальный радиус изделия, усилие со стороны пуансона прикладывают по радиусу, равному В+ Л, где Ь - овальность заготовки в среднем сечении при изгибе ее радиусом В, а гибку заканчивают при контакте прямолинейных участков заготовки с и рямолинейными участками пуансона.1722654 БСоставитель Л.ТкаченкоТехред М,Моргентал Редактор И.Касар ректор Н.Ревск каз 1019 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгоро агарина, 101
СмотретьЗаявка
4737516, 13.09.1989
КОНСТРУКТОРСКОЕ БЮРО ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ
КУДИНКИН АЛЕКСАНДР ГЕРАСИМОВИЧ
МПК / Метки
МПК: B21D 7/06
Метки: прямым, трубчатых, углом, угольников
Опубликовано: 30.03.1992
Код ссылки
