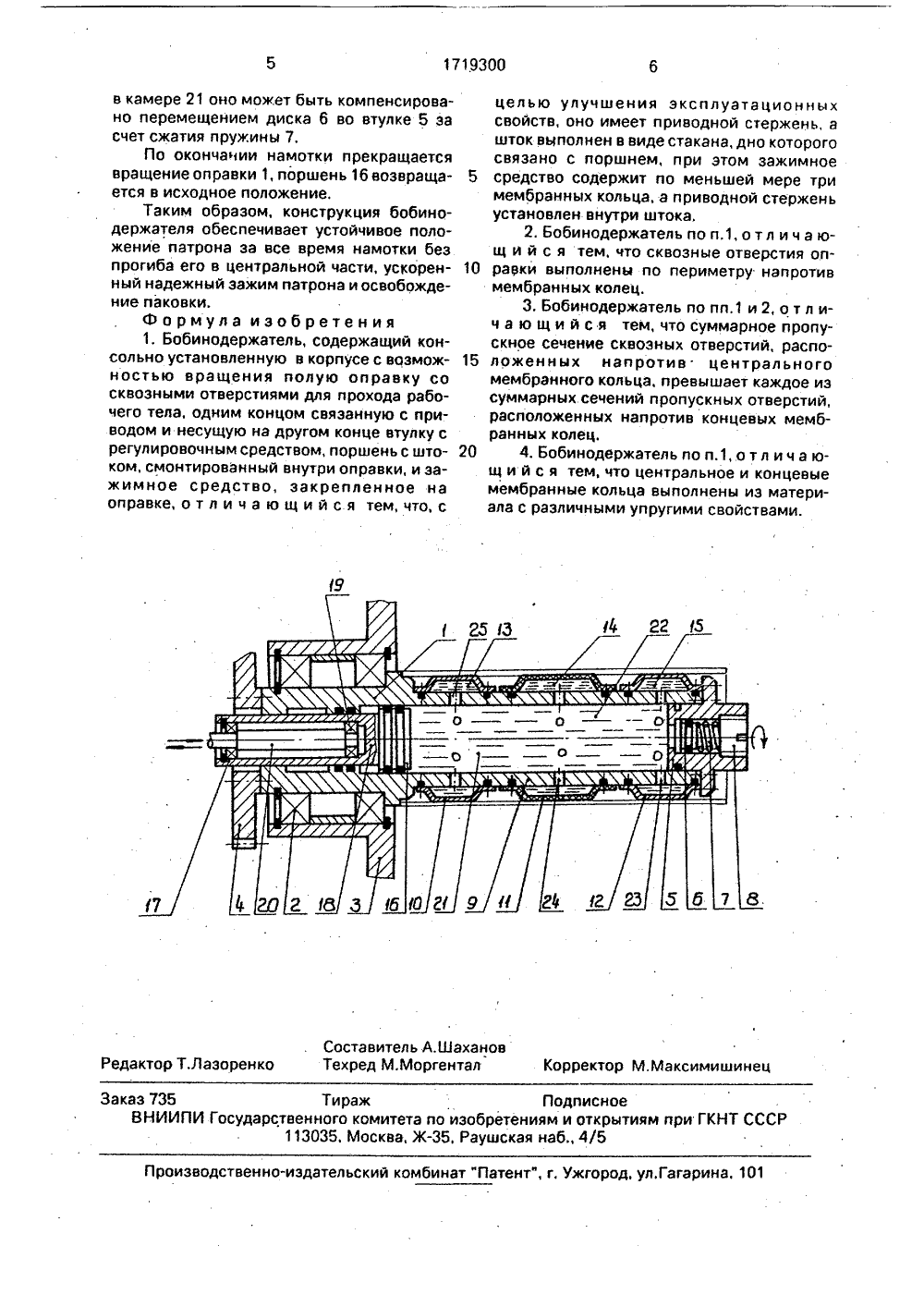

Бобинодержатель

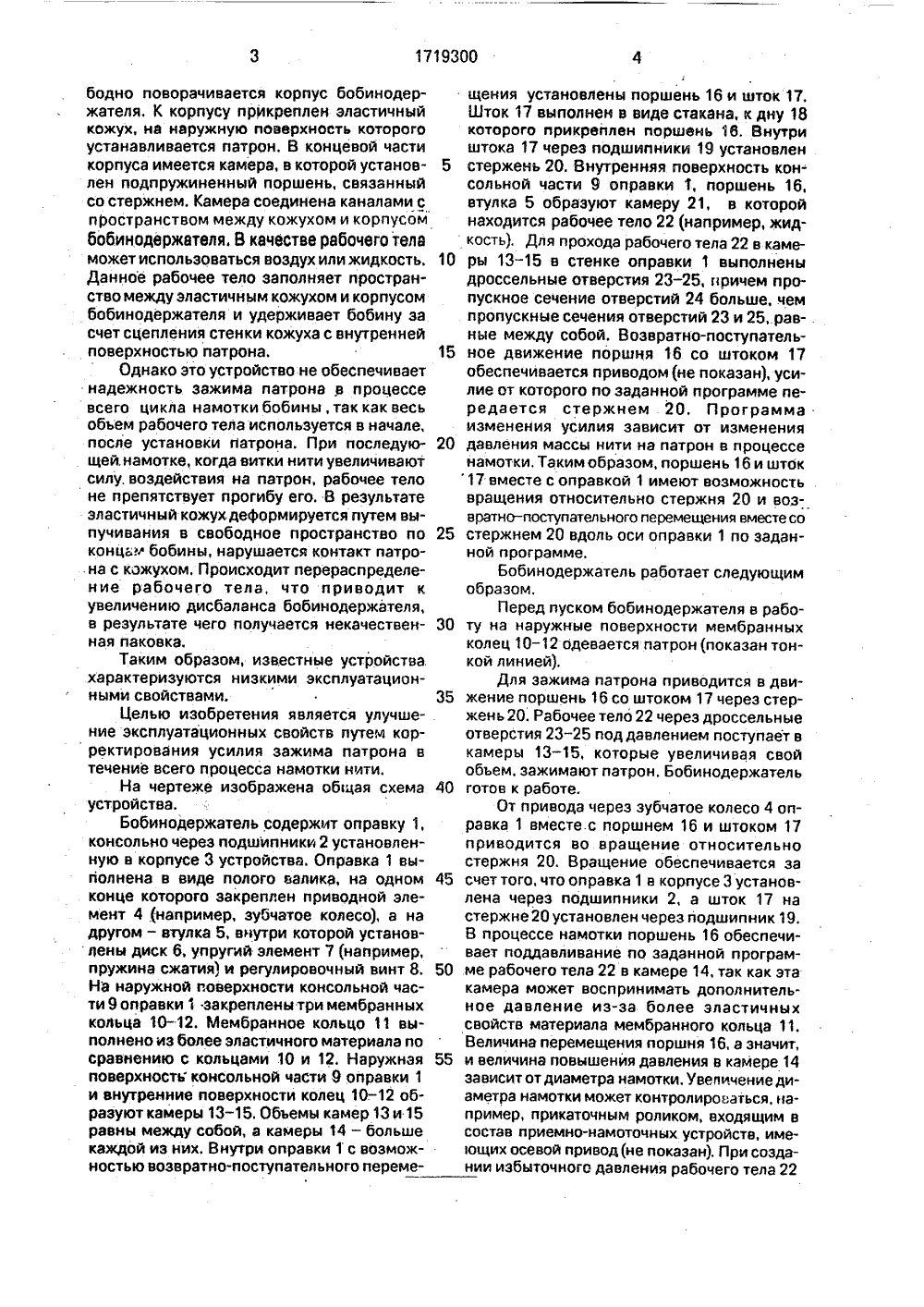

)5 В 65 Н 54/54 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН У К АВТОРСКОМУ СВИДЕТЕЛ(57) Изобретение относится к оборудованиюдля производства химических волокон и касается механизмов приема и наматываниясвежесформованных нитей, а именно к бобинодержателям, которые позволяют улучшить эксплуатационные свойства путемкорректирования усилия зажима патрона втечение всего процесса намотки нити. БобиИзобретение относится к оборудованию для производства химических волокон и касается механизмов приема и наматывания свежесформованных нитей,Известно устройство, содержащее пустотелую оправку, имеющую основание и покрытие, Между ними установлены цилиндры, имеющие выборки. В этих выборках установлены натяжные элементы и возвратные пружины, Натяжные элементы имеют выступы, а покрытия - выемки. Выступы натяжных элементов входят в выемки покрытия, Между цилиндрами имеется канал, в который подается воздух.Данное устройство не обеспечивает надежного зажима из-за двухопорного крепнодержатель содержит оправку, установленную консольно в корпусе с возможностью вращения, Оправка одним концом связана с приводом, а на другом конце закреплена втулка с регулировочным средством. На наружной поверхности оправки закреплены по крайней мере три мембранных кольца, а внутри оправки смонтированы шток и поршень, Шток выполнен в виде стакана, к дну которого прикреплен поршень. Для прохода рабочего тела в пространство между оправкой и мембранными кольцами к стенке оправки выполнены отверстия. Поршень и шток вм:.сте с оправкой имеют возможность вращения относительно стержня и возвратно-поступательного перемещения вместе со стержнем вдоль оси оправки по заданной программе, 3 з,п, флы, 1 ил. ления патрона на точечные поверхности. Кроме того, наличие возвратных пружин снижает надежность работы устройства. Устройство также не обеспечивает поддержку патрона в центральной части, вследствие чего в процессе намотки патрон в центральной части под воздействием натяжения нити массы и напряженного состояния паковки деформируется, а это ограничивает массу наматываемой нити на одном рабочем месте.Наиболее близким к предлагаемому является устройство, содержащее горизонтальный полый валик, сквозь который проходит стержень. На полом валике установлены опорные подшипники, а на них сво 171930010 20 25 30 35 40 45 50 55 бодно поворачивается корпус бобинодержателя, К корпусу прикреплен эластичный кожух, не наружную поверхность которого устанавливается патрон. В концевой части корпуса имеется камера, в которой установлен подпружиненный поршень, связанный со стержнем. Камера соединена каналами с пространством между кожухом и корпусом бобинодержателя. 8 качестве рабочего тела может использоваться воздух или жидкость. Данное рабочее тело заполняет пространство между эластичным кожухом и корпусом бобинодержателя и удерживает бобину эа счет сцепления стенки кожуха с внутренней поверхностью патрона,Однако это устройство не обеспечивает надежность зажима патрона в процессе всего цикла намотки бобины, так как весь объем рабочего тела используется в начале, после установки патрона. При последующей. намотке, когда витки нити увеличивают силу, воздействия на патрон, рабочее тело не препятствует прогибу его. В результате эластичный кожухдеформируется путем выпучивания в свободное пространство по концам бобины, нарушается контакт патрона с кожухом. Происходит перераспределение рабочего тела, что приводит к увеличению дисбаланса бобинодержателя, в результате чего получается некачественная паковка.Таким образом; известные устройства. характеризуются низкими эксплуатационными свойствами,Целью изобретения является улучшение эксплуатационных свойств путем корректирования усилия зажима патрона в течение всего процесса намотки нити.На чертеже изображена общая схема устройства,Бобинодержатель содержит оправку 1. консольно через подшипники 2 установленную в корпусе 3 устройства. Оправка 1 выполнена в виде полого валика, на одном конце которого закреплен приводной элемент 4 (например, зубчатое колесо), а на другом - втулка 5, внутри которой установлены диск 6, упругий элемент 7 (например, пружина сжатия) и регулировочный винт 8. На наружной поверхности консольной части 9 оправки 1 закреплены три мембранных кольца 10-12. Мембранное кольцо 11 выполнено из более эластичного материала по сравнению с кольцами 10 и 12. Наружная поверхность консольной части 9 оправки 1 и внутренние поверхности колец 10.-12 образуют камеры 13-15, Объемы камер 13 и 15 равны между собой, а камеры 14 - больше каждой из них. Внутри оправки 1 с возможностью возвратно-поступательного перемещения установлены поршень 16 и шток 17,Шток 17 выполнен в виде стакана, к дну 18 которого прикреплен поршень 16, Внутри штока 17 через подшипники 19 установлен стержень 20. Внутренняя поверхность консольной части 9 оправки 1, поршень 16, втулка 5 образуют камеру 21, в которой находится рабочее тело 22 (например, жидкость), Для прохода рабочего тела 22 в камеры 13-15 в стенке оправки 1 выполнены дроссельные отверстия 23-25, причем пропускное сечение отверстий 24 больше, чем пропускные сечения отверстий 23 и 25,.равные между собой, Возвратно-поступательное движение поршня 16 со штоком 17 обеспечивается приводом(не показан), усилие от которого по заданной программе передается стержнем 20. Программа изменения усилия зависит от изменения давления массы нити на патрон в процессе намотки. Таким образом, поршень 16 и штбк 17 вместе с оправкой 1 имеют возможность вращения относительно стержня 20 и возвратно-поступательного перемещения вместе со стержнем 20 вдоль оси оправки 1 по заданной программе.Бобинодержатель работает следующим образом,Перед пуском бобинодержателя в работу на наружные поверхности мембранных колец 10-12 одевается патрон (показан тонкой линией),Для зажима патрона приводится в движение поршень 16 со штоком 17 через стержень 20. Рабочее тело 22 через дроссельные отверстия 23-25 под давлением поступает в камеры 13 - 15, которые увеличивая свой объем, зажимают патрон, Бобинодержатель готов к работе,От привода через зубчатое колесо 4 оправка 1 вместе с поршнем 16 и штоком 17 приводится во вращение относительно стержня 20, Вращение обеспечивается за счет того, что оправка 1 в корпусе 3 установлена через подшипники 2, а шток 17 на стержне 20 установлен через подшипник 19. В процессе намотки поршень 16 обеспечивает поддавливание по заданной программе рабочего тела 22 в камере 14, так как эта камера может воспринимать дополнительное давление из-за более эластичных свойств материала мембранного кольца 11, Величина перемещения поршня 16, а значит, и величина повышения давления в камере 14 зависит от диаметра намотки. Увеличение диаметра намотки может контролироваться, например, прикаточным роликом, входящим в состав приемно-намоточных устройств, имеющих осевой привод(не показан), При создании избыточного давления рабочего тела 221719300 в камере 21 оно может быть компенсировано перемещением диска 6 во втулке 5 эа счет сжатия пружины 7.По окончании намотки прекращается вращение оправки 1, поршень 16 возвращается в исходное положение,Таким образом, конструкция бобинодержателя обеспечивает устойчивое положение патрона за все время намотки без прогиба его в центральной части, ускоренный надежный зажим патрона и освобождение паковки,Ф о р мул а и эо бр ете н ия 1. Бобинодержатель, содержащий консольно установленную в корпусе с возможностью вращения полую оправку со сквозными отверстиями для прохода рабочего тела, одним концом связанную с приводом и несущую на другом конце втулку с регулировочным средством, поршень с штоком, смонтированный внутри оправки, и эажимное средство, закрепленное на оправке, о т л и ч а ю щ и й с я тем, что, с Составитель А.ШахановТехред М.Моргентал Редактор Т.Лазоренко орректор М,Максимишин Подписноеизобретениям и открытиям при ГКНТ СС5, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. каз 735 Тираж ВНИИПИ Государственного комитета и 113035. Москва, Ж целью улучшения эксплуатационных свойств, оно имеет приводной стержень, а шток выполнен в виде стакана, дно которого связано с поршнем, при этом зажимное 5 средство содержит по меньшей мере тримембранных кольца, а приводной стержень установлен внутри штока.2, Бобинодержатель по п,1, о т л и ч а ющ и й с я тем, что сквозные отверстия оп равки выполнены по периметру напротивмембранных колец.3. Бобинодержатель по пп.1 и 2, о т л ич а ю щ и й с я тем, что суммарное пропускное сечение сквозных отверстий, распо ложенных напротив центральногомембранного кольца, превышает каждое иэ суммарных сечений пропускных отверстий, расположенных напротив концевых мембранных колец.20 4. Бобинодержатель по п.1, отл ич а ющ и й с я тем, что центральное и концевые мембранные кольца выполнены из материала с различными упругими свойствами.
