Способ уплотнения листостебельчатых кормов и устройство для его осуществления

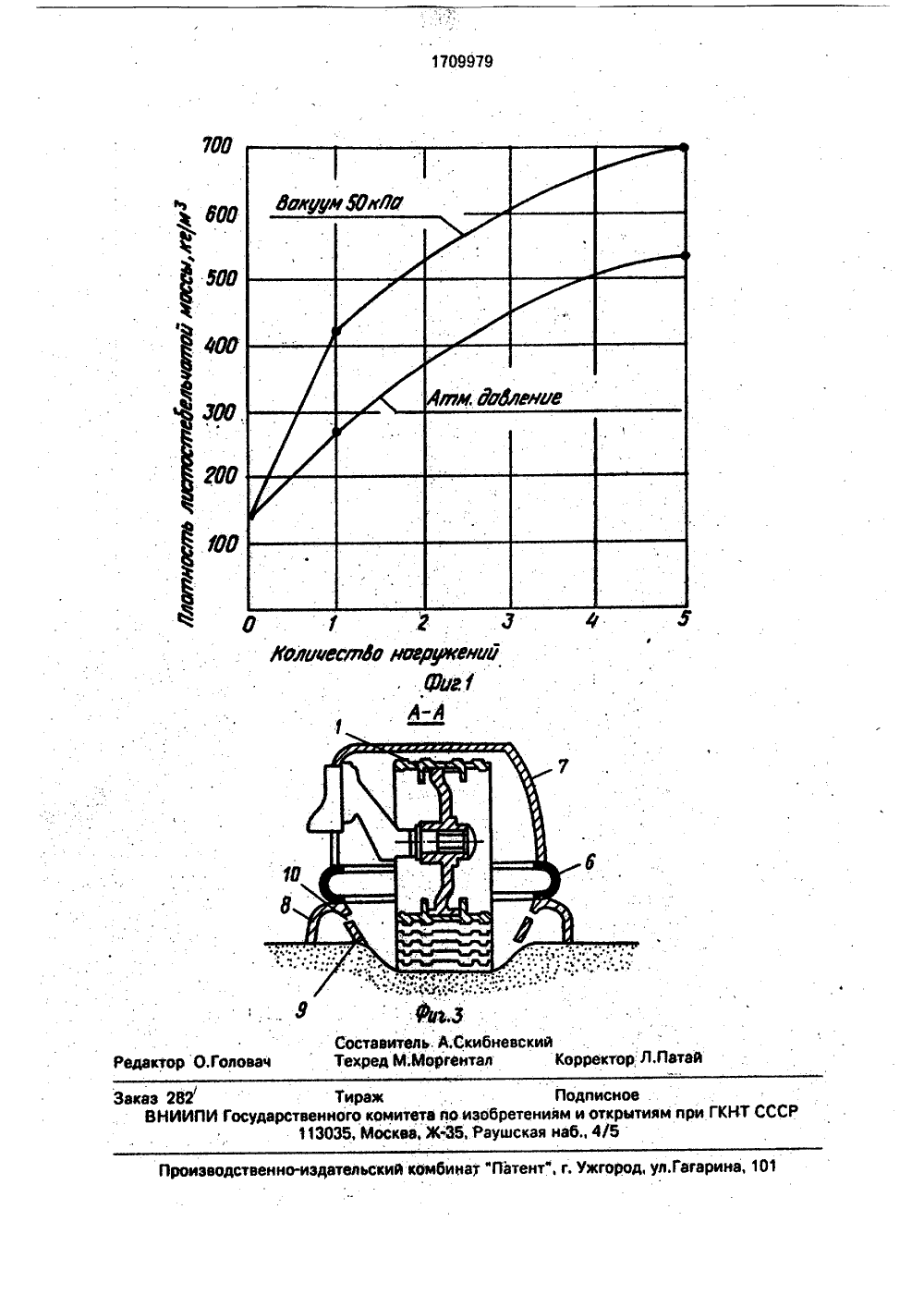

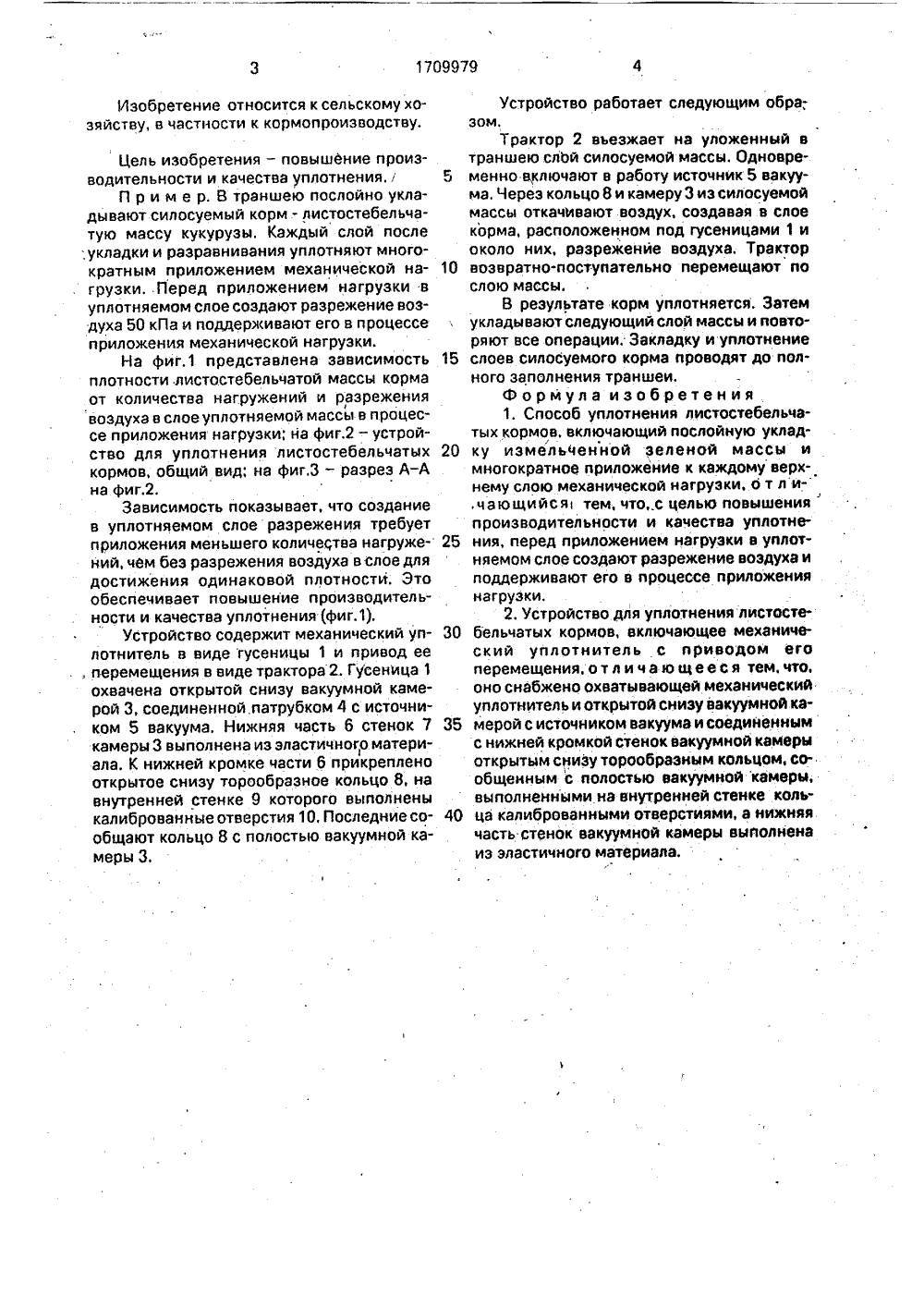

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1709979 09 01 Р 25/16 К,З ИЗОБРЕТЕ САН ВУ дству ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТ 1(71) Ставропольский сельскохозяйственный институт(56) Авторское свидетельство СССР М 1130314, кл. А 23 К 3/02, 1983.Авторское свидетельство СССР сЬ 1225515, кл. А 23 К 3/02, 1983.(54) СПОСОБ УПЛОТНЕНИЯ ЛИСТОСТЕ. БЕЛЬЧАТЫХ КОРМОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к сельскому хозяйству, в частности к кормопроизво 2Цель изобретения - повышение производительности и качества уплотнения, Способ включает укладку слоя силосуемой массы и многократное приложение к нему нагрузки.перед которой в слое создают разрежение воздуха и поддерживают его в течение приложения нагрузки, Это обесйечивает снижение количества и времени приложения нагрузки. Устройство включает механический уплотнитель 1,охваченныйоткрытой снизу вакуумной камерой 3, к нижней кромке стенок которой прикреплено торообраэ, ное кольцо 8. Последнее сообщено с полостью камеры 3 калиброванными отвер-.стиями 10, выполненными на внутренней стенке кольца 8. 2 с.п. ф-лы, 3 ил.Изобретение относится к сельскому хозяйству, в частности к кормопроизводству,Цель изобретения - повышение производительности и качества уплотнения, /П р и м е р. В траншею послойно укладывают силосуемый корм - листостебельчэтую массу кукурузы. Каждый слой после;укладки и разравнивания уплотняют многократным приложением механической нагрузки, Перед приложением нагрузки вуплотняемом слое создают разрежение воздуха 50 кПа и поддерживают его в процессеприложения механической нагрузки.На фиг.1 представлена зависимостьплотности листостебельчатой массы кормаот количества нагружений и разрежениявоздуха в слое уплотняемой массы в процессе приложения нагрузки; на фиг.2 - устройство для уплотнения листостебельчатыхкормов, общий вид; на фиг.З - разрез А-Анэ фиг.2,Зависимость показывает, что созданиев уплотняемом слое разрежения требуетприложения меньшего количества нагружений, чем без разрежения воздуха в слое длядостижения одинаковой плотности. Этообеспечивает повышение производительности и качества уплотнения (фиг.1).Устройство содержит механический уплотнитель в виде гусеницы 1 и привод ее, перемещения в виде трактора 2. Гусеница 1охвачена открытой снизу вакуумной камерой 3, соединенной.патрубком 4 с источником 5 вакуума. Нижняя часть б стенок 7камеры 3 выполнена из эластичного материала. К нижней кромке части 6 прикрепленооткрытое снизу торообразное кольцо 8, навнутренней стенке 9 которого выполненыкалиброванные отверстия 10. Последние сообщают кольцо 8 с полостью вакуумной камеры 3,Устройство работает следующим обра;зом,Трактор 2 вьезжает на уложенный втраншею слЬй силосуемой массы. Одновре 5 менно включают в работу источник 5 вакуума, Через кольцо 8 и камеру 3 из силосуемоймассы откачивают воздух, создавая в слоекорма, расположенном под гусеницами 1 иоколо них. разрежение воздуха, Трактор10 возвратно. поступательно перемещают послою массы.В результате корм уплотняется. Затемукладывают следующий слой массы и повторяют все операции. Закладку и уплотнение15 слоев силосуемого корма проводят до полного заполнения траншеи.формула изобретения1, Способ уплотнения листостебельчатых кормов, включающий послойную уклад 20 ку измельЧенной зеленой массы имногократное приложение к каждому верхнему слою механической нагрузки, о т л и-,чающийся тем, чтос целью повышенияпроизводительности и качества уплотне 25 ния, перед приложением нагрузки в уплотняемом слое создают разрежение воздуха иподдерживают его в процессе приложениянагрузки,2. Устройство для уплотнения листосте 30 бельчатых кормов, включающее механический уплотнитель с приводом егоперемещения, отличающееся тем,что,оно снабжено охватывающей механическийуплотнитель и открытой снизу вакуумной ка 35 мерой с источником вакуума и соединеннымс нижней кромкой стенок вакуумной камерыоткрытым снизу торообразным кольцом, сообщенным с полостью вакуумной камеры,выполненными на внутренней стенке коль 40 ца калиброванными отверстиями, а нижняячасть стенок вакуумной камеры выполненаиз эластичного материала.: Фю.зСоставитель, А,СкибнТехред М;Моргвитал а Корректор: Л,Пв еда ктор Ол Подписноеетениям и открытиям при ГКНТ СССРшская наб., 4/5 Тираженного комитета йо и 13035, Москва, ЖЗб,Заказ ИИПИ Гос Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1
