Торцовое уплотнение

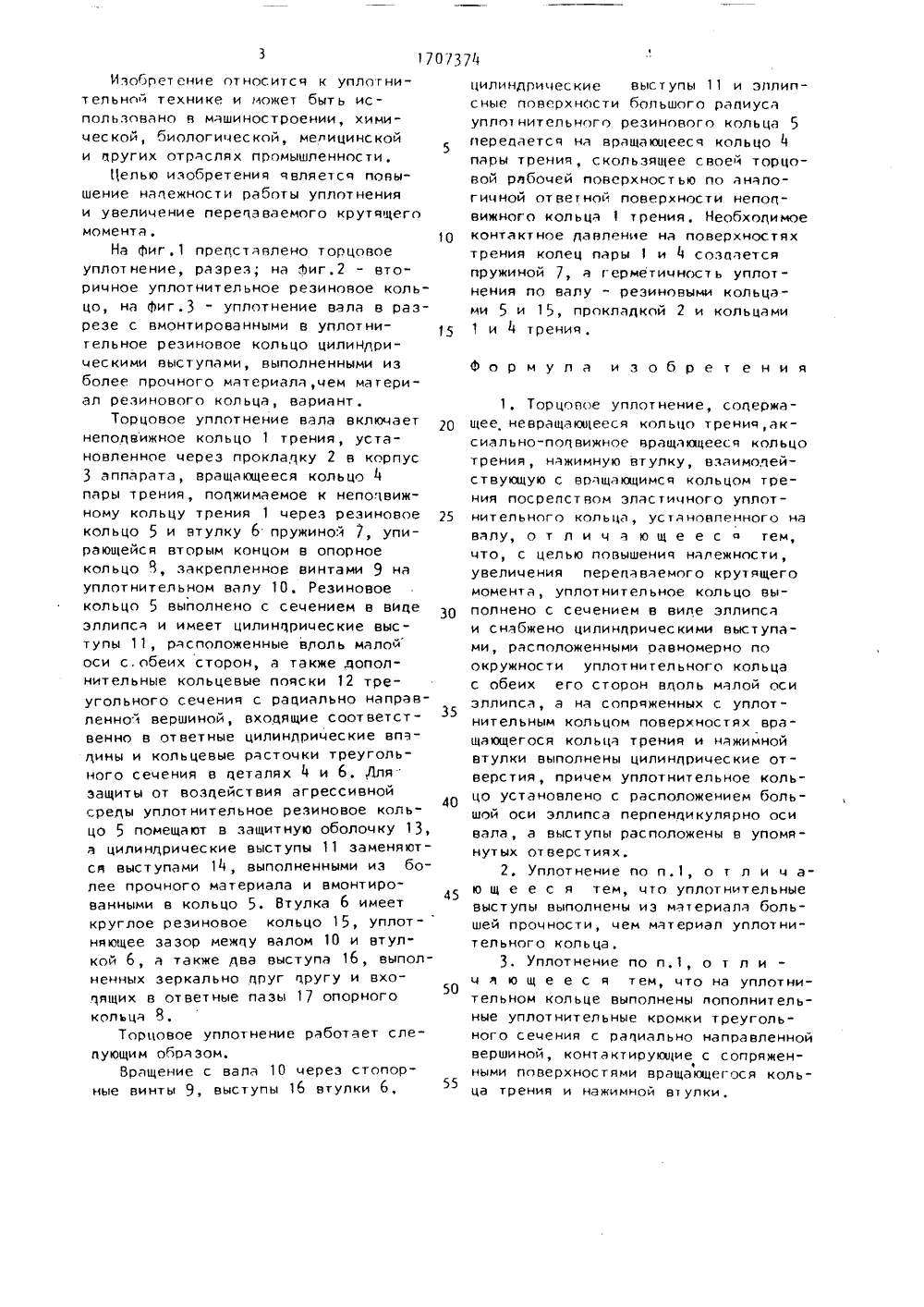

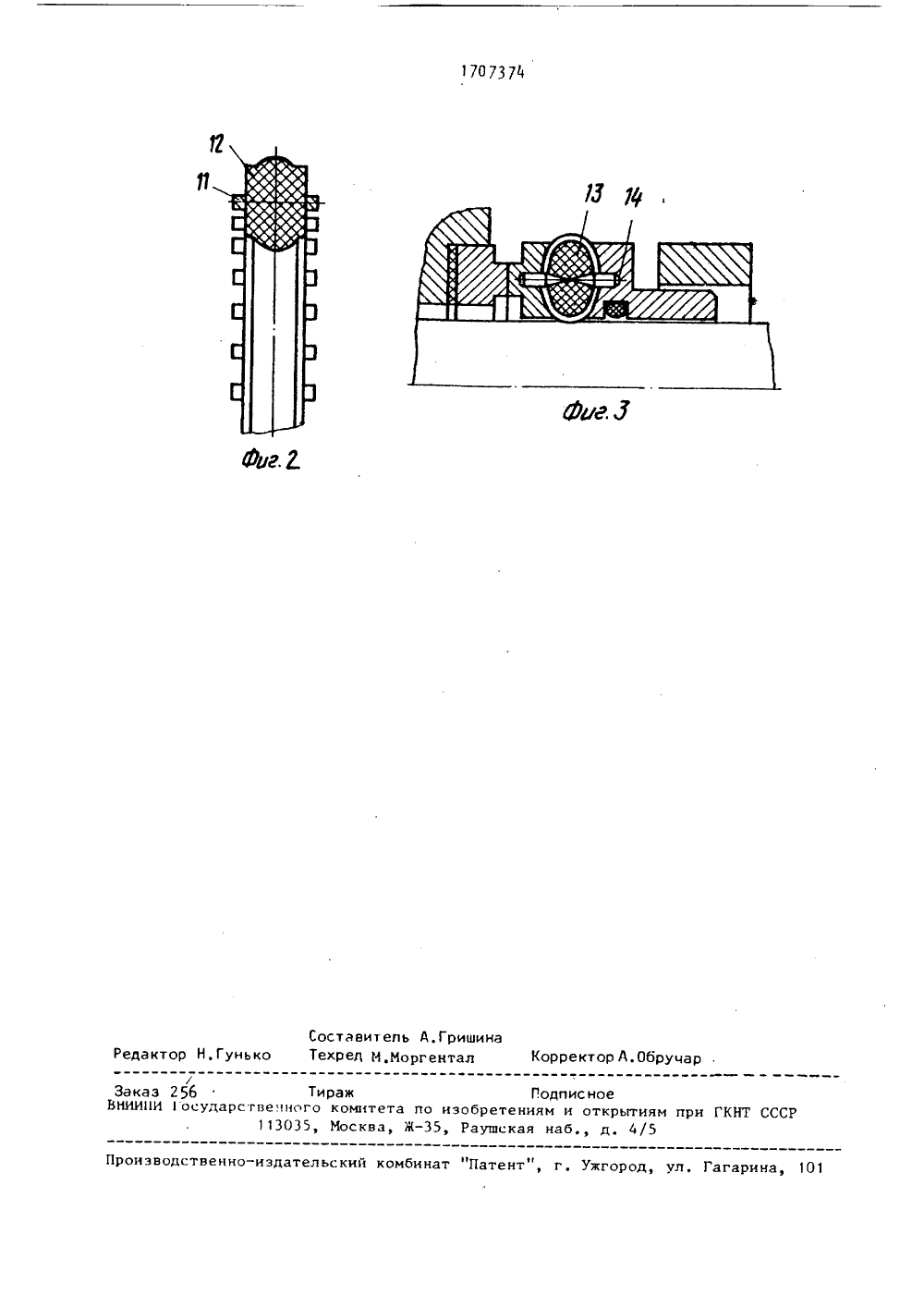

СОЮЗ СОВЕТСКИХиюююаеп 4 ИКРЕСПУБЛИК щ) Р 16 д 15/34 ОПИСАНИЕ ИЗОБРЕТЕНИЯН А ВТОРО(О МУ С ВЩТВЪСТВ У ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Дзержинский Филиал Ленинградского научно-исследовательского и конструкторского института химическогомашиностроения(56) Авторское свидетельство ЧССРМ 231430, кл, Р 16 3 15/34, 1982.(57) Изобретение относится к уплотнительной технике, я именно к торцовым уплотнениям вращающихся валов, и 801707374 А 1 2может быть использовано в машиностроении, химической, биологической и других отраслях промышленности. Цель изобретения - повышение надежности. Резиновое кольцо 5 эллипсного сечения снабжено цилиндрическими выступами, а также дополнительными кольцевыми поясками, входящими соответственно в цилиндрические впадины и кольцевые расточки сопряженных с кольцом 5 вращающегося кольца трения и нажимной втулки. При вращении вала крутящий момент через цилиндрические выступы, кольцевые пояски кольца 5 передается на вращающееся кольцо 4 трения. 2 з.п. Ф-лы, 3 ил.пользовано в машиностроении, химическойбиологической, мелицинской5и других отраслях промышленности,Целью изобретения является повышение надежности работы уплотненияи увеличение пере 1 аваемого крутящегомомента,10Нэ фиг, представлено торцовоеуплотнение, разрез; на Фиг,2 - вторичное уплотнительное резиновое кольцо, на иг.3 - уплотнение вала в разрезе с вмонтированными в уплотнительное резиновое кольцо цилиндрическими выступами, выполненными изболее прочного материала чем материал резинового кольца, вариант,Торцовое уплотнение вала включаетнеподвижное кольцо 1 трения, установленное через прокладку 2 в корпус3 аппарата, вращающееся кольцо 4пары трения, поджимаемое к непо;вижному кольцу трения 1 церез резиновое 25кольцо 5 и втулку 6 пружиной 7, упирающейся вторым концом в опорноекольцо Ч, закрепленное винтами 9 науплотнительном валу 10. Резиновоекольцо 5 выполнено с сечением в вицеэллипса и имеет цилиндрические выступы 11, расположенные вдоль малооси с.обеих сторон, а также дополнительные кольцевые пояски 12 треугольного сечения с рациально направленно 1 вершиной, входящие соответст 35венно в ответные цилиндрические впадины и кольцевые рэсточки треугольного сечения в цеталях 1 и 6. цля"защиты от воздействия агрессивной40среды уллотнительное резиновое кольцо 5 помещают в защитную оболочку 13,э цилиндрические выступы 11 заменяются выступами 1 чвыполненными из более прочного материала и вмонтиро 45ванными в кольцо 5. Втулка 6 имееткруглое резиновое кольцо 15, уплот -няющее зазор между валом 10 и втулкой 6, э также два выступа 16, выполненных зеркально друг ругу и входящих в ответные пазы 17 опорногокольца 8.Торцовое уплотнение работает следующим образом.Вращение с вала 10 через стопорные винты 9, выступы 16 втулки 6,55 50 37073Изобретение относится к уплогнительной технике и может быть исцилиндрические выступы 11 и эллипсные поверхности большого радиусз упло нительного резинового кольца 5 передается нэ вращающееся кольцо 4 пэры трения, скользящее своей торцовой рабочей поверхностью по аналогичной ответной поверхности неподвижного кольца 1 трения. Необходимое контактное давление на поверхностях трения колец парыи ч созаэется пружиной 7, э герметичность уплотнЕния по валу - резиновыми кольцами 5 и 15, прокладкой 2 и кольцами 1 и ч трения,Формула изобрет ения1, Торцовое уплотнение, содержащее невращающееся кольцо тренияаксиально-подвижное вращзющееся кольцотрения, нэжимную втулку, взаимодействующую с вращающимся кольцом трения посрепст вом эластичного уплотнительного кольца, установленного навалу, о т л и ч э ю щ е е с д тем,что, с целью повышения нэлежностиувелицения передаваемого крутящегомомента, уплотнительное кольцо выполнено с сечением в виле эллипсаи снабжено цилиндрическими выступами, расположенными оавномерно поокружности уплотнительного кольцас обеих его сторон вдоль малой осиэллипса, а нэ сопряженных с уплотнительным кольцом поверхностях вращающегося кольца трения и нажимнойвтулки выполнены цилиндрические отверстия, причем уплотнительное кольцо установлено с расположением большой оси эллипса перпендикулярно осивала, а выступы расположены в упомянутых отверстиях.2. Уплотнение по п.1, о т л и ч аю щ е е с я тем, что уплотнительныевыступы выполнены из материала большей прочности, чем материал уплотнительного кольца.3. Уплотнение по п,1, о т л ич я ю щ е е с я тем, что на уплотнительном кольце выполнены пополнительные уплотнительные кромки треугольного сечения с ра 1 иально направленнойвершиной, конта ктиоующие с сопряженными по ве рх нос т я ми враща юще г ос я кол ьца трения и нажимной вт улки,170737 Оиг.2 Составитель А,Гришинаедактор Н,Гунько Техрел И,Моргентал Корректор А.Обручар роизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Заказ 256 Тираж НИИИИ Государс гве.ного комите 113035, МоскваПодписноепо изобретениям и открытиям при ГКНТ СССЖ, Раушская наб д, 4/5
