Способ вельцевания цинкжелезосодержащих отвальных шлаков

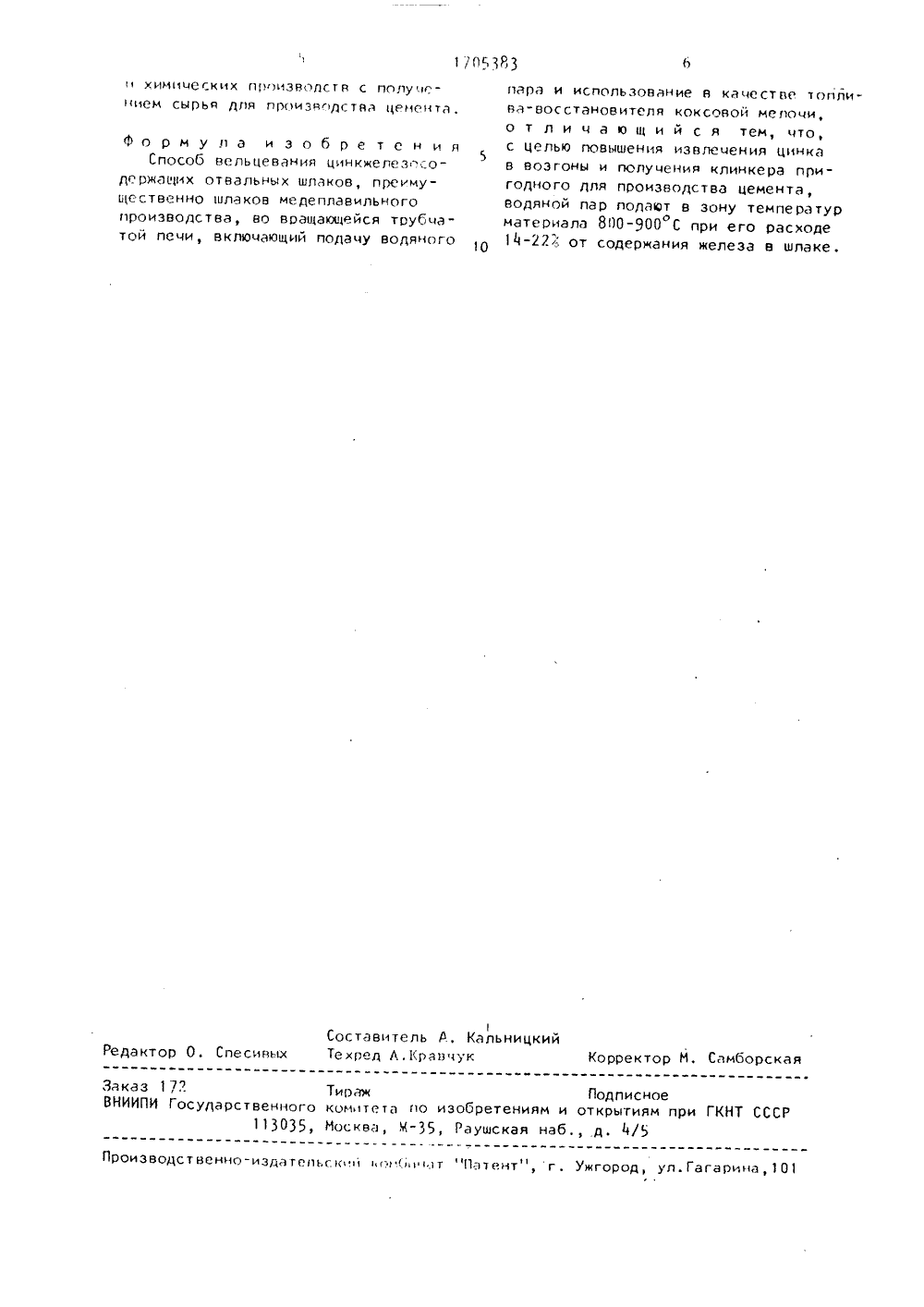

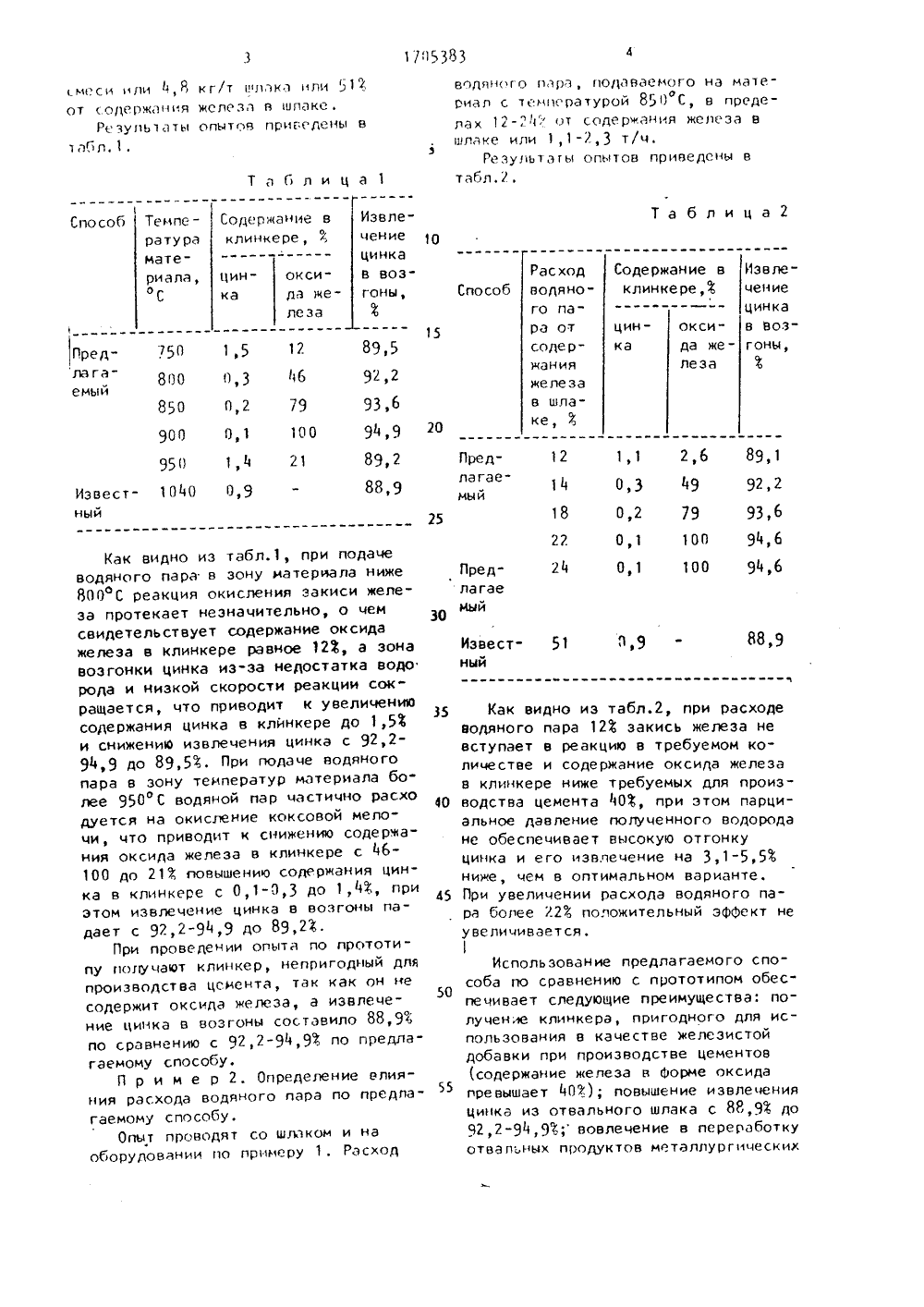

(57) Изобретение относится к металлургии цветных металгюв и может быть использовано при переработке отвальныхцинкжелезосодержащих шлаков иедеплавильного производства. Цель изобретения - повышение извлечения цинка ввоэгоны и получение клинкера, пригодного для производства цеиента. В известном сгюсобе вальцевания отвальных цинксодержащих шлаков с использованием в качестве топлива восстановителя коксовой иелочи и подачей в печьводяного пара водяной пар подают в зону температур иатериала 800-900 С приего расходе 14-223 от содержания железа в шлаке. 2 табл. те ит ии и ин,ССР 82,ЛЕЗО- ЛОВ направленное на женный на 8-12 печи (Т = 750-9 в давлением 8 атм 184 от содержан или 1,7 т/ч. За шлака и 14,4 т/ 4 Е Определяют с сида .железа в к цинка в возгоны Для сравнени й по прототипу.Изобретение относится к областииеталлургии цветных иеталлов и можетбыть использовано при пеоеработкеотвальных цинкжелезосодержащих шлакомедеплавильного производства.Целью изобретения является повышение извлечения цинка в возгоны и получение клинкера, пригодного для производства цемента.П р и м е р 1. Определение оптимальной температуры,По предлагаеиому сгюсобу отвальнышлак медеплавильного производства,состава Д; цинк 73; свинец 0,8;медь 0,2; железо 29,6; оксид кальция 18,1 одновреиенно с коксовоймелочью. подают в загрузочную течкувельц-печи (диаметр 5,0 м, длина70 и). Через сопло, установленноев отверстии загрузочной течки печина расстоянии 1,5 и от футеровки и я проводят опыты Шлак указанного состава, ют в печь вместе с коксовой в указанньа количествах. В э ную часть печи через сопло риал (Т=1040 С), расположенн расстоянии, 4 м от разгруэочн ца печи, подают водяной пар честве 301 от объема парово мелочьюагрузочна иатеый наого кон в коли душнои ссудАРстБенный НОмитетО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИЕ(54) СПОСОБ ВЕДЫЕВАНИЯ ЦИНКХСОДЕРВЩИХ ОТВАЛЬНЫХ МАТЕРИА материа , располом от верхнего конца 50 С), подают пар подРасход материала ия железа в шлаке грузка печи 32 т/ч ч коксовой мелочи. одержание цинка, ок линкере, извлечениемеси нпи 4,8 кг/т шлака нли 514 от содержания железа в шлаке .Резупь 1 аты опытов приведены в табл. 1. Т а б л и ц а 1 1705383в палого пара, подаваемого на материал с температурой 850 С, в пределах 12-24" от содержания железа в шлаке или 1,1-.,3 т/ч.Резупьтагы опытов приведены втабл.2.Извлечениецинкав возТаблица 2 Способ Содержание вклинке ре,Темпсратураматецинриала,оксиРасходводяного паСодержание в клинкере, Извлечение Способ ка Ла железа гоны,цинкав возгоны,ка 15 ра отсодержания циноксида железа1040 0,9 Известный 25 Предлагае 30 Иэвестный 88,9 0,9 Как видно иэ табл.1, при подаче водяного пара в зону материала ниже 800 С реакция окисления эакиси жепеэа протекает незначительно, о чем свидетельствует содержание оксида железа в клинкере равное 123, а зона возгонки цинка из-за недостатка водо рода и низкой скорости реакции сокращается, что приводит к увеличению содержания цинка в клинкере до 1,5 и снижению извлечения цинка с 92,2- 94, 9 до 89, 51При пода че водяно го пара в зону температур материала более 950 С водяной пар частично расхо дуется на окисление коксовой мелочи, что приводит к снижению содержания оксида железа в клинкере с 46- 100 до 21 повышению содержания цинка в клинкере с 0,1-0,3 до 1,М, при этом извлечение цинка в возгоны падает с 9,2-94,9 до 89,21.При проведении опыта по прототипу получают клинкер, непригодный для производства цемента, так как он не содержит оксида железа, а извлечео. ние цинка в воэгоны составило 88,94 по сравнению с 92,2-94,9 Ъ по предлагаемому способу.П р и м е р 2, Определение влияния расхода водяного пара по предлагаемому способу.Опыт проводят со шлаком и на оборудовании по примеру 1. Расход 35 Как видно иэ табл.2, при расходеводяного пара 121 закись железа не вступает в реакцию в требуемом количестве и содержание оксида железа в клинкере ниже требуемых для проиэ водства цемента 40 ь, при этом парциальное давление полученного водорода не обеспечивает высокую отгонку цинка и его извлечение на 3,1-5,51 ниже, чем в оптимальном варианте.45 При увеличении расхода водяного пара более /21 положительный эФФект не увеличивается.Использование предлагаемого способа по сравнению с прототипом обеспечивает следующие преимущества: получен ие клинкера, пригодного для использования в качестве железистой добавки при производстве цементов (содержание железа в Форме оксида превышает 40 ); повышение извлечения цинка из отвального шлака с 88,9 Ф до 92,2-94,М вовлечение в переработку отвальных продуктов металлургических105383 химических производств с получением сырья для производства цемента1Составитель д, КальницкийТехред Л.Кравчук Корректор М, Самборская Редактор О. Спесивых Даказ 17 Тираж ПодписноеВНИИПИ Государственного ком тета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, М, Раушская наб., д. 4/5 Производственно-издатепьск а 1 ь. 6 чт Патент",г. Ужгород, п.Гагарина,101 Формула и зобре тен илСпособ вельцевания цинкжелез содержащих отвальных шлаков, преимущественно шлаков медеплавильного производства, во вращающейся трубчатой печи, включающий подачу водяного пара и использование в качестве топлива-восстановителя коксовой мелочи, отличающий ся тем, что, 5с целью повышения извлечения цинка в возгоны и получения клинкера пригодного для производства цемента, водяной пар подают в зону температур материала 8110-900 С при его расходе 14-22-.; от содержания железа в шлаке.
