Способ управления агрегатом питания электрофильтра

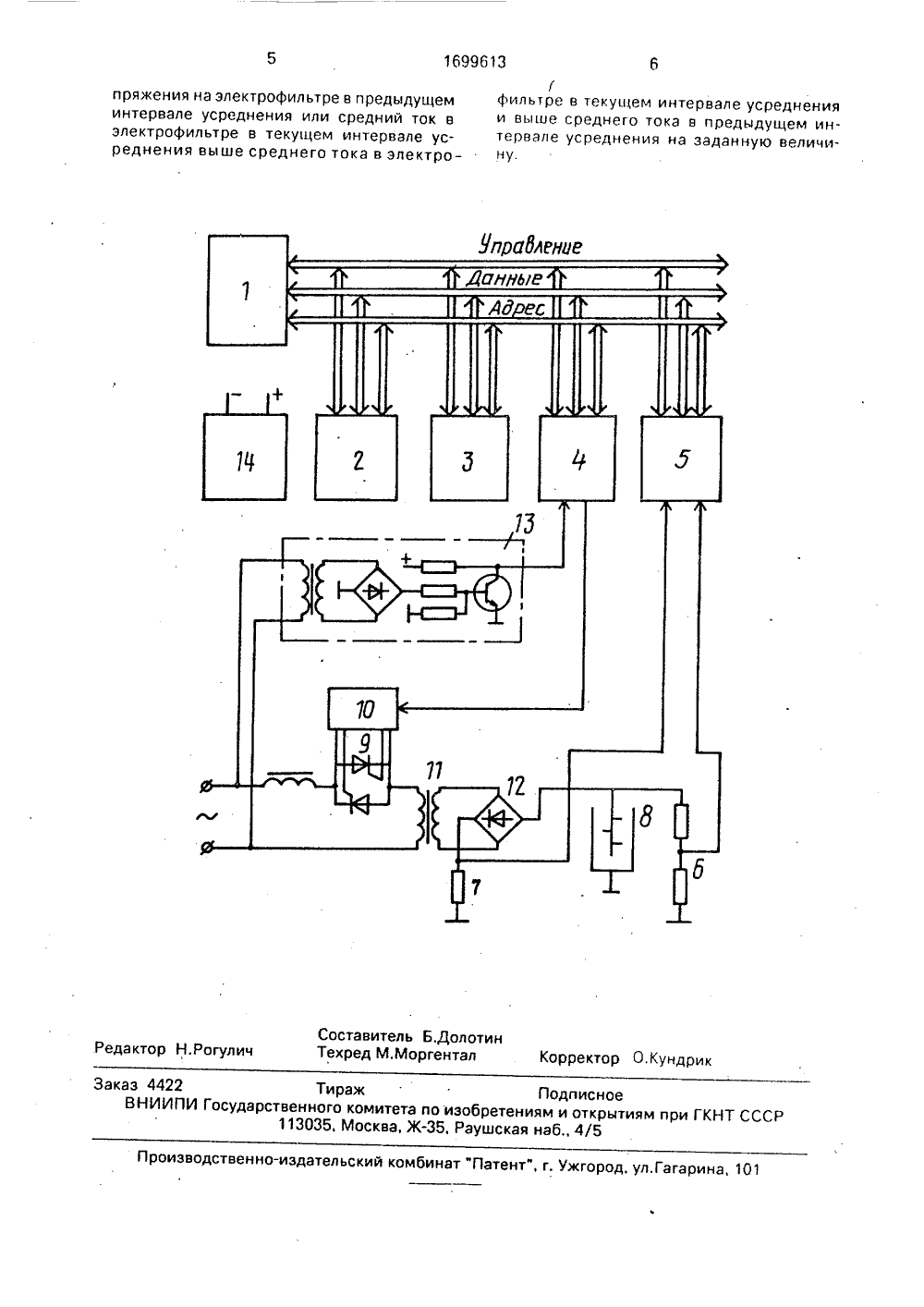

)5 В 03 С 3/68 БОМЖ ИСАНИЕ ИЗОБРЕТЕНИЯ У СВИДЕТЕЛЬСТВУ ОР единение ССР5,АГРЕ АТО бам уп- офильорным овышапольГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ(54) СПОСОБ УПРАВЛЕНИЯП ИТАН ИЯ ЭЛ Е КТРОФ ИЛ ЬТРА(57) Изобретение относится к споравления агрегатами питания элетров, оснащенных тирирегулятором в первичной обмоткеющего трансформатора, может Изобретение относится к электротехнике, а именно к способам регулирования электрических величин, и может быть использовано в области электрической очистки промышленных выбросов от взвешенных частиц, в частности для высоковольтных повысительно-выпрямительных установок для питания электрофильтров, оснащенных тиристорным регулятором в первичной обмотке повышающего трансформатора.Целью изобретения является повышение степени очистки газа,На чертеже представлена блок-схема устройства для осуществления способа регулирования иа электрофильтре. ваться для организации питания электро- фильтров и позволяет повысить степень очистки газа. Способ управления агрегатом питания электрофильтра заключается в оптимизации угла регулирования вентилей тиристорного регулятора путем изменения угла ускоренного подъема по условию во;. никновения вторичных пробоев в электро- фильтрах в течение времени на один-два периода сети, превышающего время подачи суммы угла регулирования и угла ускоренного подъема. При отсутствии вторичных пробоев угол ускоренного подъема увеличивают, а при возникновении вторичного пробоя снижают фиксированными ступенями. Кроме того., скорость нарастания угла регулирования оптимизируют по критерию максимума среднего напряжения на электрофильтре, 1 з.п.ф-лы, 1 ил,Блок-схема содержит центральный про- С)с цессор (ЦП) 1, постоянное 2 и оперативное ) 3 запоминающие устройства (ОЗУ), таймер ) 4, выполняющий функции устройства вывода, аналого-цифровой преобразовательвааЬ (АЦП) 5, служащий устройством ввода и подключенный к датчику 6 напряжения и датчику 7 тока электрофильтра 8, и повысительно-выпрямительный блок, содержащий тиристорный регулятор 9, блок 10 формиро- а вания импульсов, повышающий трансформатор 11, высоковольтный выпрямитель 12. блок 13 синхронизации и блок 14 питания.Устройство для осуществления способа работает следующим образом, 16996135 10 15 20 30 35 40 45 50 55 После пуска процессор 1 загружает в таймер 4 число, соответствующее минимальному углу управления. Напряжение на электрофильтре возрастает до начала коронирования (порядка 24 кВ), Процессор 1, считывая показания АЦП 5, получает информацию о напряжении и токе электрофильтра 8.При отсутствии короткого замыкания в электрофильтре 8 процессор 1 уменьшает число, загружаемое втаймер 4, и увеличивает угол Е регулирования силовыми тиристорами 9. Напряжение на электрофильтре 8 плавно нарастает,В течение периода сетевого напряжения процессор 1 неоднократно (например, 32 раза) опрашивает датчики напряжения 6 и тока 7 электрофильтра 8 через равные промежутки времени, Если в течение одного опроса установлено, что напряжение на электрофильтре 8 снизилось до определенной величины, например 5 кВ, принимается решение о возникновении искрового пробоя, Если напряжение на электрофильтре 8 ниже 5 кВ при следующем опросе АЦП 5, принимается решение о наличии дугового пробоя.При обнаружении искрового пробоя угол регулирования снижается на величину угла отработки после пробоя Г 1, а при возникновении дугового пробоя процессор 1 снимает тактовые импульсы с таймера 4, в результате чего импульсы управления на его выходе отсутствуют, чем обеспечивается пауза в напряжении электрофильтра 8.Затем угол регулирования увеличивается на величину угла ускоренного подъема ЕО и выдерживается, например, два полупериода сетевого напряжения, После чего подается угол, сформированный при первом обнаружении снижения напряжения, ниже уровня 5 кВ, т,е, Р+Р. Если в течение четырех полупериодов сети с момента возникновения пробоя повторный пробой не возник, то ЕО увеличивается, например, на 1%, в противном случае ЕО уменьшается,например, на 10;, Величина РО может быть как положительной, так и отрицательной и соответствует оптимальной скорости восстановления напряжения после пробоя,Регулирование скорости нарастания угла регулирования может быть осуществлено по следующему алгоритму. После каждого опроса датчиков 6 и 7 электрофильтра 8 процессор 1 суммирует получаемые значения напряжения и тока в течение интервала усреднения времени (порядка 2 мин), К концу интервала усреднения суммы характеризуют средние значения напряжения и тока электрофильтра за данный интервал. Сравнив полученные значения среднего напряжения и тока электрофильтра с данными, полученными в предыдущем интервале усреднения, при иной скорости нарастания угла регулирования принимается решением на инвертирование направления изменения скорости нарастания угла регулирования для следующего шага оптимизации (интервала усреднения), если среднее напряжение в текущем интервале меньше среднего напряжения в предыдущем интервале или ток в текущем интервале превысил ток в предыдущем интервале более наперед заданного значения (например, 2 от номинального тока источника питания). В противном случае направление изменения скорости нарастания угла регулирования для следующего интервала останется прежним,Формула изобретения 1. Способ управления агрегатом питания электрофильтра, состоящим из управляемых вентилей и повысительновыпрямительного блока, заключающийся в измерении напряжения и тока злектрофильтра и усреднении измеренных значений на заданном интервале времени, увеличении угла регулирования управляемых вентилей,фиксации искрового и дугового пробоев с последующим скачкообразным уменьшением угла регулирования управляемых вентилей на угол отработки после искрового пробоя и снятии питающего напряжения на заданный интервал времени с последующим увеличением угла регулирования управляемых вентилей на угол ускоренного подъема в течение заданного числа периодов питающего напряжения после дугового пробоя,отл ич а ю щи й с ятем, что, с целью повышния степени очистки газа, величину угла ускоренного подъема изменяют по условию возникновения вторичных пробоев в течение времени, превышающего время подачи на управляемые вентили суммы угла регулирования и угла ускоренного подьема на 1 - 2 периода питающей сети, при этом при отсутствии вторичных пробоев угол ускоренного подъема увеличивают фиксированным ступенями, равными 1от максимального угла регулирования, а при возникновении вторичного пробоя угол ускоренного подъема уменьшают на две и более указанных ступеней,2. Способ по и 1, о т л и ч а ю щ и й с я тем, что скорость нарастания угла регулирования непрерывно изменяют. при этом направление изменения указанной скорости меняют на противоположное, если среднее напряжение на электрофильтре в текущем интервале усреднения ниже среднего наКун ректо Заказ 4422 ВНИИПИ Гос Тираж Подписноеарственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 пряжения на электрофильтре в предыдущеминтервале усреднения или средний ток вэлектрофильтре в текущем интервале усреднения выше среднего тока в злектроГфильтре в текущем интервале усреднения и выше среднего тока в предыдущем интервале усреднения на заданную величину.
