Щеткодержатель

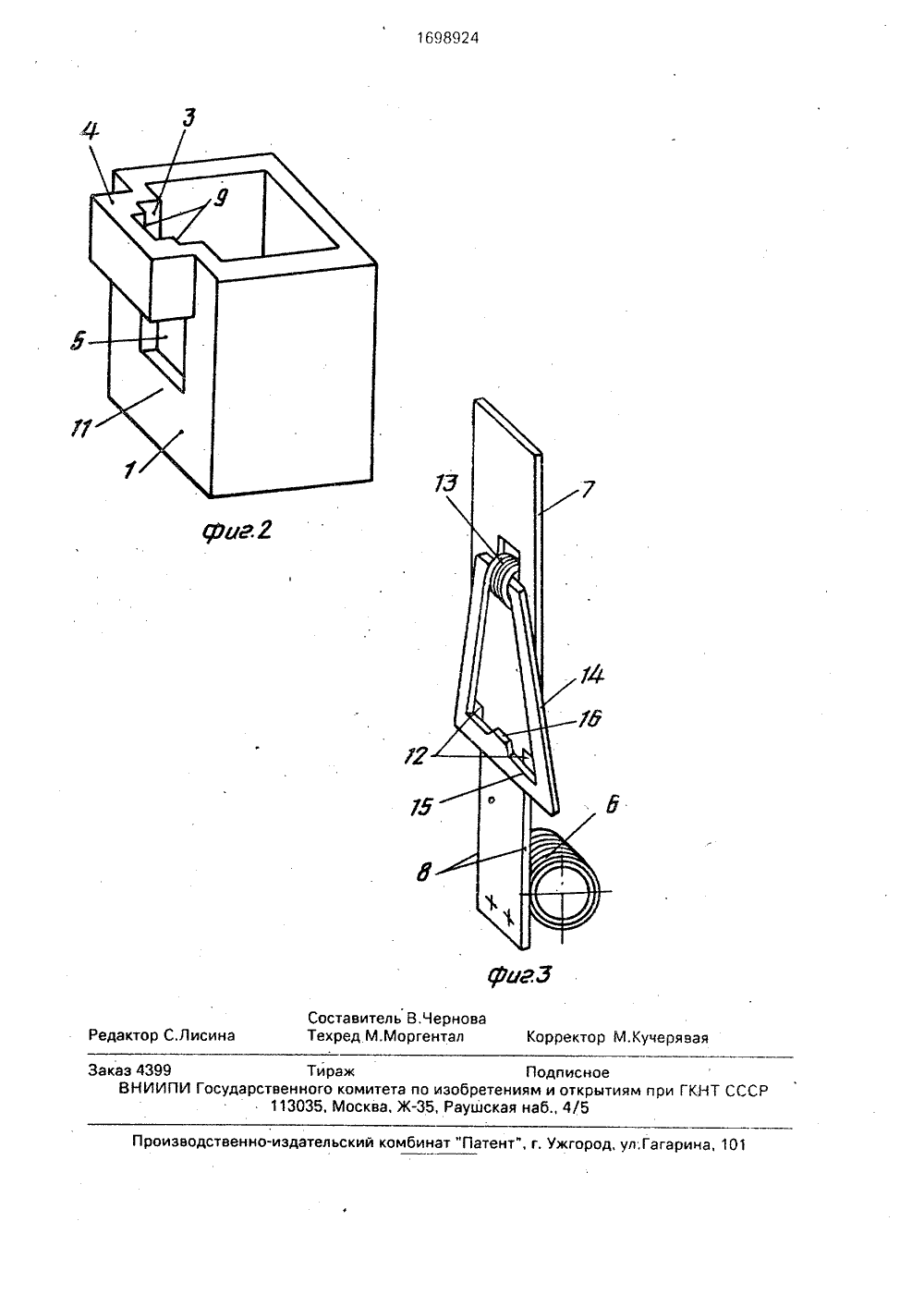

(5)5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Е ИЗОБРЕТЕНИ ПИС ТЕЛЬСТВУ У С К АВТОР(56) Авторское свидетельство СССРЬЬ 855810, кл, Н 01 й 39/40, 1979.Авторское свидетельство. СССЬЬ 961013, кл, Н 01 й 39/40, 1980.Авторское свидетельство СССЬЬ 972620, кл,. Н 01 й 39/40, 1981,(54) ЩЕТКОДЕРЖАТЕЛ(57) Изобретение относится к электротехнике, а именно к щеткодержателям для электрических машин. Целью изобретения является повышение технологичности, надежности и удобства обслуживания. В корпусе 1 щеткодержателя выполнено углубление 3. Пластина 7, на которой укреплена рулонная пружина 6, вставляется в зазор между щеткой и углублением 3. На пластцне 7 выполнены выступы и установлена серьга 14, предназначенные для фиксирования пластины на корпусе щеткодержателя, 3 ил.Изобретение относится к электротехнике, э именно к щеткодержателям контактных узлов электрических машин с фазным ротором, машин постоянного тока и синхронных машин.Цель изобретения - повышение технологичности, надежности и удобства в обслуживании.На фиг, 1 схематически представлено устройство, общий вид; на фиг. 2 - корпус щеткодержателя; на фиг, 3 - пластина с рулОнной пружиной.В корпуса 1 на одной из стенок, ограничивающих щетку 2, выполнено ступенчатое улубленио 3, открытое по торцам, образующее снаружи выступ 4, переходящий внизу в окно 5 для хода пружины 6, оканчивающееся стенкой корпуса,Углубление 3 и окно 5 в корпусе выполня,отся с таким расчетом, чтобы узкая часть пластины 7, ограниченная боковыми выем- ;ьи 8 нажимного механизма, входила в зазор между щеткой 2 и уступами 9 углубления 3 и выходила нижней частью 10 на на- ружную стенку 11, устанавливаясь параллельно стенке корпуса.Боковые параллельные выемки 8 на пластине 7 образуют выступы 12, переходяпие в широкую часть пластины, на которой вверху с противоположной стороны располжения рулонной п ружины 6 закреплена в,проушине 13 трапецеидальная или прямоугольная серьга 14, свободно отклоняюща- яО от пластины, На внутренней стороне серьги на основании 15 имеется выступ 16, симметрлчно расположенный относительно боковых стенок.Нажимной механизм вставляется в корпус 1 при наличии щетки 2 в зазор между щеткой и углублением 3 с выходом нижней части 10 через окно 5 на наружную стенку 11. Затем серьга 14 заводится за выступ 4 на корпусе до отказа и, снижая давление на пластину 7 в осевом направлении, серьга входит своим основанием и выступом 16 в зацепление с выступом 4 на корпусе, Выступ 16, зайдя в углубление 3, стопорит серьгу от случайного выхода из зацепления с выступом 4. Рабочая пружина 6 нажимного механизма давит на щетку 2, создавая реакции опор пластины 7 о корпус 1, В верхней части корпуса пластина опирается на уступы 9 и никний торец выступа 4 с помощью серьги 14, а в нижней части корпуса - на наружную стенку 11, в результате чего происходит фиксирование нажимного механизма в кор 10 15 20 25 30 35 40 45 50 55 пусе щеткодержателя п ри нажатии пружины нэ щетку,В случае выхода пружины 6 иэ строя,опускание пластины 7 в сторону коллектораограничивается выступами 12 о корпус щеткодержателя, а выход в обратную сторону -серьгой 14.В собранном виде щеткодержатель работает следующим образом.Рабочая пружина 6 давит на щетку 2, в результате создаются реакции опор пластины 7 о корпус 1, В верхней части пластины 7 опирается на уступ углубления и торец углубления с помощью серьги 14. В нижней части пластина 7 опирается на наружную стенку корпуса 1. В результате этого узел рулонной пружины фиксируется относительно корпуса 1, а пластина 7, по которой катится пружина 6, устанавливается параллельно продольной оси движения щетки 2, Внутренний выступ серьги 7, который заходит в зацепление с корпусом 1, стопорит ее от выхода из зацепления с корпусом 1,Чтобы узел рулонной пружины иэаять из корпуса 1, достаточно нажать в осевом направлении на пластину 7, вывести серьгу 14 иэ зацепления с корпусом 1 и вынуть из корпуса. Сборку осуществляют в обратной последовательности.Технико-экономическая эффективность щеткодержателя обеспечивается за счет упрощения конструкции, путем экономии пружинной стали, снижения трудоемкости в производстве, повышения надежности и удобства обслуживания в эксплуатации.Формула изобретения Щеткодержэтель, содержащий корпус, в котором установлена пластина с закрепленной на ней рулонной пружиной, пластина выполнена с боковыми выемками, образующими ограничительные выступы, о т л и ч а ю щ и й с я тем, что, с целью повышения технологичности, надежности и удобства обслуживания, в стенке щеткоержателя, взаимодействующей с пласти- ной, выполнено окно, сопряженное с приливом, выполненным в верхней части этой стенки, внутренняя поверхность прилива имеет ступенчатую форму, боковые выемки пластины выполнены нэ длине, равной высоте корпуса,пластина установлена в приливе. с опорой в верхйей части на его стенки, а нижняя часть пластины опирается на нижнюю стенку корпуса, пластина снабжена серьгой, установленной в ее верхней части, с возможностью поворота, на основании серьги выполнен выступ, который входит в зацепление с нижним торцом прилива,1698924 У 5 Седактор С.Лисина Т Корректор М.Кучерява оставитель В.Черноваехред М.Моргентал аказ 4399 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 о-издательский комбинат "Патент", г. Ужгород, ул;Гагарина, 10 Производств
