Суспензия для форм по выплавляемым моделям

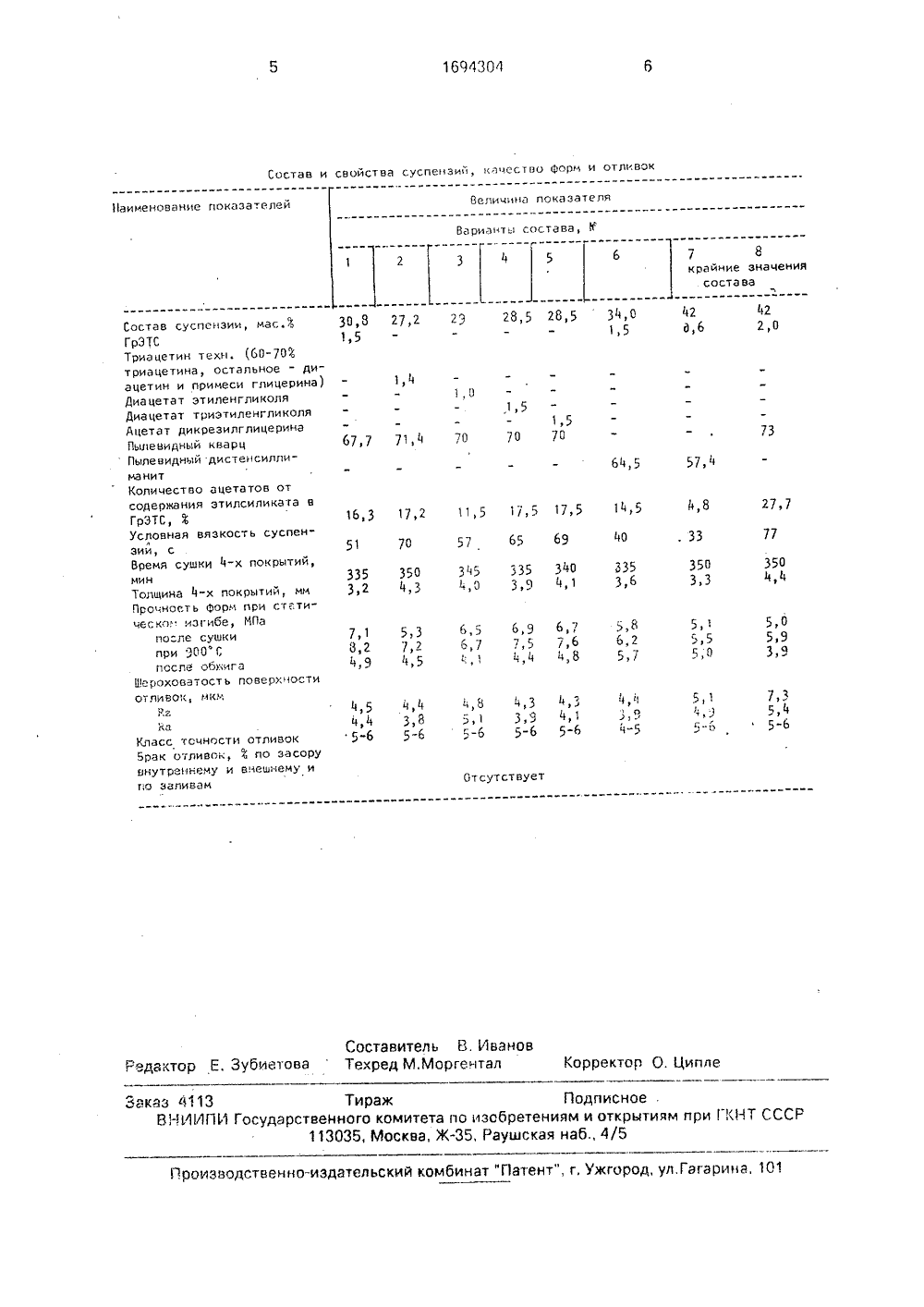

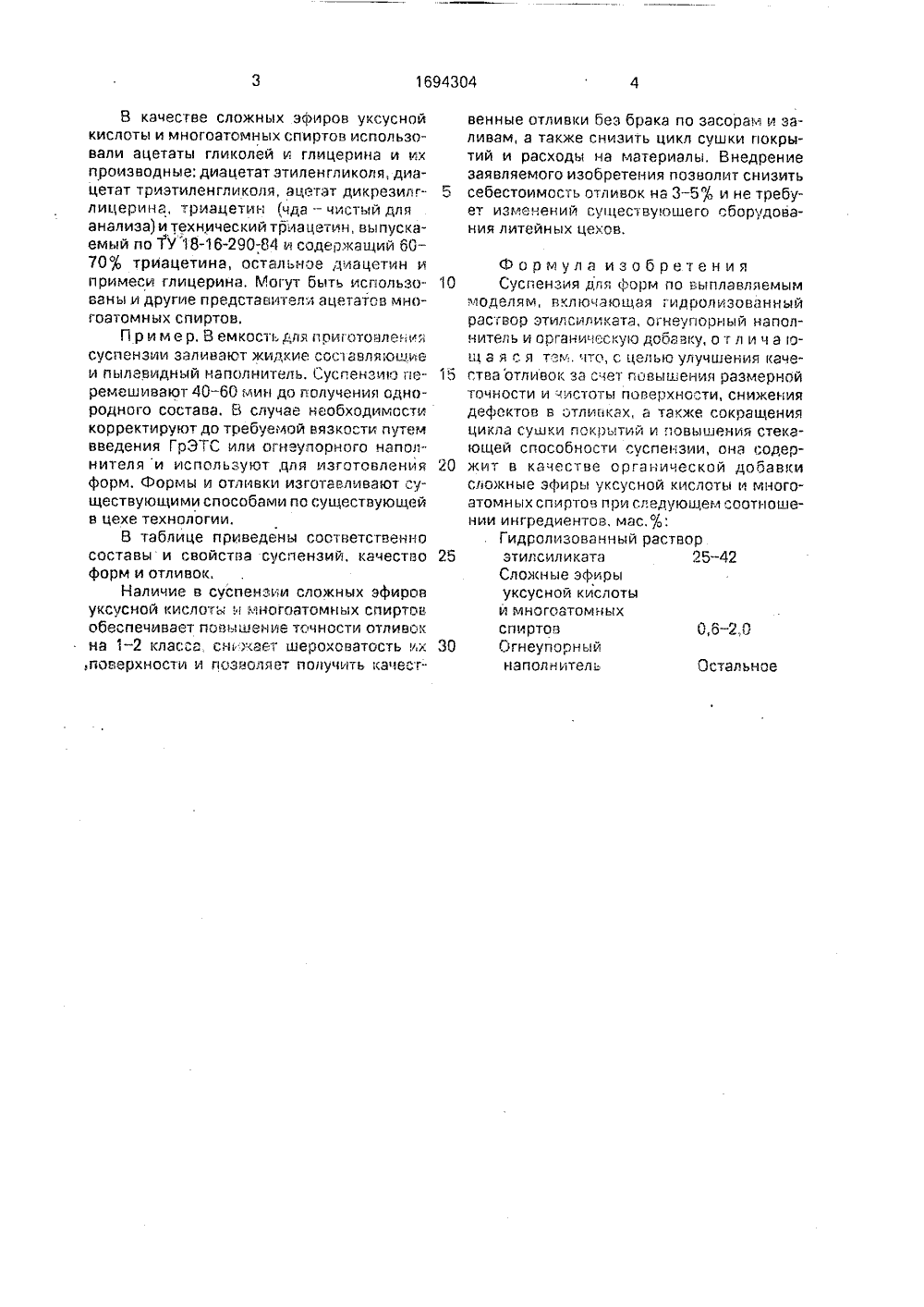

(9) ( ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ИТЕТКРЫТИЯМ Е ИЗС) ВТОРСКОМ ЕТЕЛ ЬСТВУ(71) Харьковский филиал Всесоюзного научно-исследовательского института литейногомашиностроения, литейной технологии, автоматизации литейного производства(54) СУСПЕНЗИЯ ДЛЯ ФОРМ ПО ВЫПЛАВЛЯЕМЪМ МОДЕЛЯМ(57) Изобретение относится к литейномупроизводству, в частности к материалам для Изобретение относится к литейному производству, в частности к материалам для форм по выплавляемым моделям.Цель изобретения - улучшение качества отливок за счет повышения размерной точности и чистоты поверхности, снижения дефектов в отливках, а также сокращения цикла сушки покрытий и повышения стекающей способности суспензии.Сущность изобретения состоит в том, что суспензия, включающая гидролизованный раствор этилсиликата и огнеупорный наполнитель, содержит сложные эфиры уксусной кислоты и многоатомных спиртов. Эти вещества хорошо растворяются в органических растворителях; этилсиликате и 5)5 В 22 С 1/16, 1/02 форм по выплавляемцм моделям. Цель изобретения - улучшение качества отливок за счет повышения размерной точности и чистоты поверхности, снижения дефектов в отливках, а также сокращения цикла сушки покрытий и повышения стекающей способности суспензии. Это достигается тем, что этилсиликатная суспензия с огнеупорным наполнителем содержит сложные эфиры уксусной кислоты и многоатомных спиртов при следующем соотношении ингредиентов, мас.0, гидролизованный раствор этилсиликата 25 - 42; сложные эфиры уксусной кислоты и многоатомных спиртов 0,6-2,0; огнеупорн ый напал нител ь - остальное. В ремя сушки 4-слойного покрытия 335 - 350 мин при толщине 3,2 - 4,4 мм, Прочность форм при статическом изгибе после сушки 5,0 - 7,1 МПа, при 900 С 5,5 - 8,2 МПа и после обжига ЗЯ - 5,7 МПа, Шероховатость поверхности отливок 3,8 - 5,4 Яа, 1 табл,продуктах его гидролиза и слабо растворяются в возде; имеют плотность от 900 до 1200 кг/м, температуру кипения от 160 до 310 С и скорость испарения ниже скорости испарения этилового спирта и воды,Эти эфиры, адсорбируясь на коллоиднцх частицах связующего и вытесняя связанную воду, повышают таким образом плотность и связующую способность суспензии, ускоряют сушку покрытий и позволяют также повысить стекающую способность суспензии, снизить усадку покрцтий при сушке и, следовательно, повысить размерную точность форм и отливок; повысить чистоту поверхности отливок и снизить их брак по засору и заливам.В качестве сложных эфиров уксусной кислоты и многоатомных спиртов использовали ацетаты гликолей и глицерина и их производные: диацетат этиленгликоля, диацетат триэтиленгликоля, ацетат дикрезилгл ицери н а, триацетин (чда - чистыЙ для анализа) и технический триацетин, вы пускаемый по 1 У 18-16-290-84 и содержащий о 0- 70 триацетина, остальное диацетин и примеси глицерина, Могут быть использованы и другие представители ацетатов многоатомных спиртов.П р и м е р. В емкость для приготовления суспензии заливают жидкие сос 1 авляюшие и пылевидный наполнитель. Суспензию перемешивают 40 - 60 мин до получения однородного состава. В случае необходимости корректируют до требуемой вязкости путем введения ГрЭТС или огнеупорного наполнителя и используют для изготовления форм. Формы и отливки изготавливают существующими способами по существующей в цехе технологии,В таблице приведены соответственно составы и свойства суспензий, качество форм и отливок,Наличие в суспензии сложных эфиров уксусной кислоты и многоатОмных спиртов обеспечивает повышение точности отливок на 1 - 2 класса, сн жает шероховатость их ,поверхности и позволяет получить качественные отливки без брака по засорам и заливам, а также снизить цикл сушки покрытий и расходы на материальь Внедрение заявляемого изобретения позволит снизить 5 себестоимость отливок на 3 - 5/ и не требует изменений существу 1 ошего оборудования литейных цехов. Формула изобретения 10 Суспензия для форм по выплавляемыммоделям, Включаощзя гидролизованный расгвоо этилсиликата, огнеупорный наполнитель и органическую добавку, о т л и ч а юща я с я т". - ,м, что, с целью улучшения каче ства отливок за счет повышения размернойточности и чистоты поверхности, снижения дефектов в Отливках, а также сокращения цикла сушки покрытиЙ и повышения стекающей способности суспензии, Она содер жит в качестве органической добавкисложные эфиры уксусной кислоты и много- атомных спиртов при следуюшем соотношении ингредиентов, мас.%:Гидролизованный раствор25 этилсиликата 25 - 42Сложные эфирыуксусной кислотыи многоатомныхспиртов 0,6 - 2,0 30 Огнеупорныйнаполнитель1694304 Состав и свойства суспензий, качество форм и отливок 11 аименование показателей Величина показателя Варианты состава 8крайние значениясостава Ц 22,0 12д 6 3,01,5 28,5 28,5 30,8 27,2 291 5 Состав суспензии, мас.1ГрЭТСТриацетин техн, (60-702триацетина, остальное - диацетин и примеси глицерина)Диацетат зтиленгликоляДиацетат триэтиленгликоляАцетат дикрезилглицеринаПылевидный кварцПылевидный дистенсиллима нитКоличество ацетатов отсодержания зтилсиликата вГрзтс,Условная вязкость суспензии, сВремя сушки Ц-х покрытий,минТолщина -х покрытий, ммПрочность форм при статическ я изгибе, ИПапосле сушкипри 900 Гпосле обжигаШероховатость поверхностиотливок, мкм 1,0 1 51,5 70 70 67,7 71,ч 70 73 1,8 1,5 27,7 163 172 115 175 175 65 69 ч 0 51 70 57 335 310 350 3,3 335 3,6 335 350 35 3)2 ц,3 ",0 71 5,3 6,5 6,9 6,7 5,8 5,0 5,9 3,9 5,5 5,0 7,3 5-6 115 ч 4 1,85 "6 5-65-6 5-6 5-6 5,1 Р,з каКласс точности отливокВрак отливок, ь по засорувнутренему и внешнему ипо заливам Отсутствует Составитель В. ИвановРедактор Е. Зубиетова Техред М.Моргентал Корректор О. Ципле"аказ 4113 Тираж Подписное .В 1-1 ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
