Узел пространственной конструкции

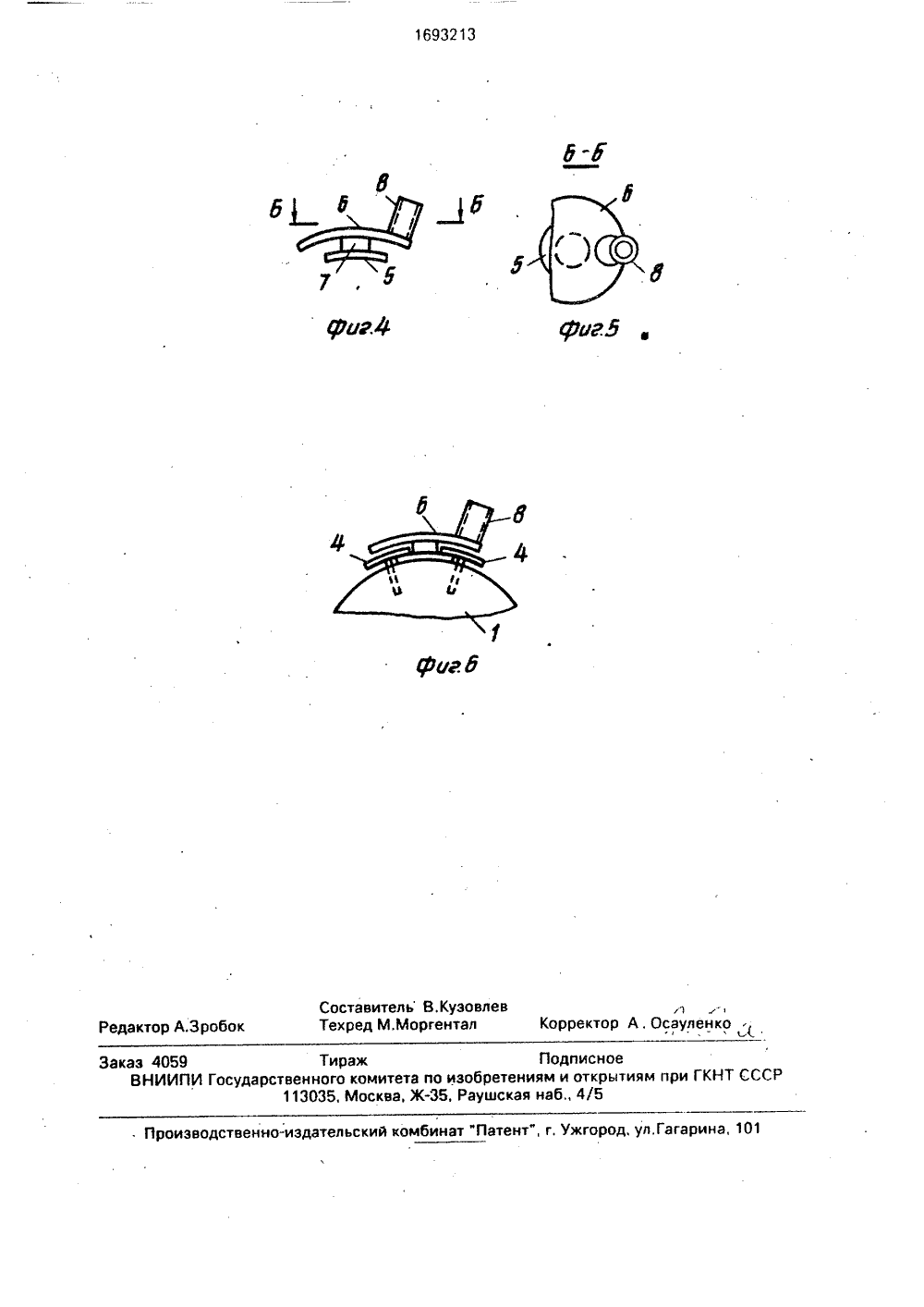

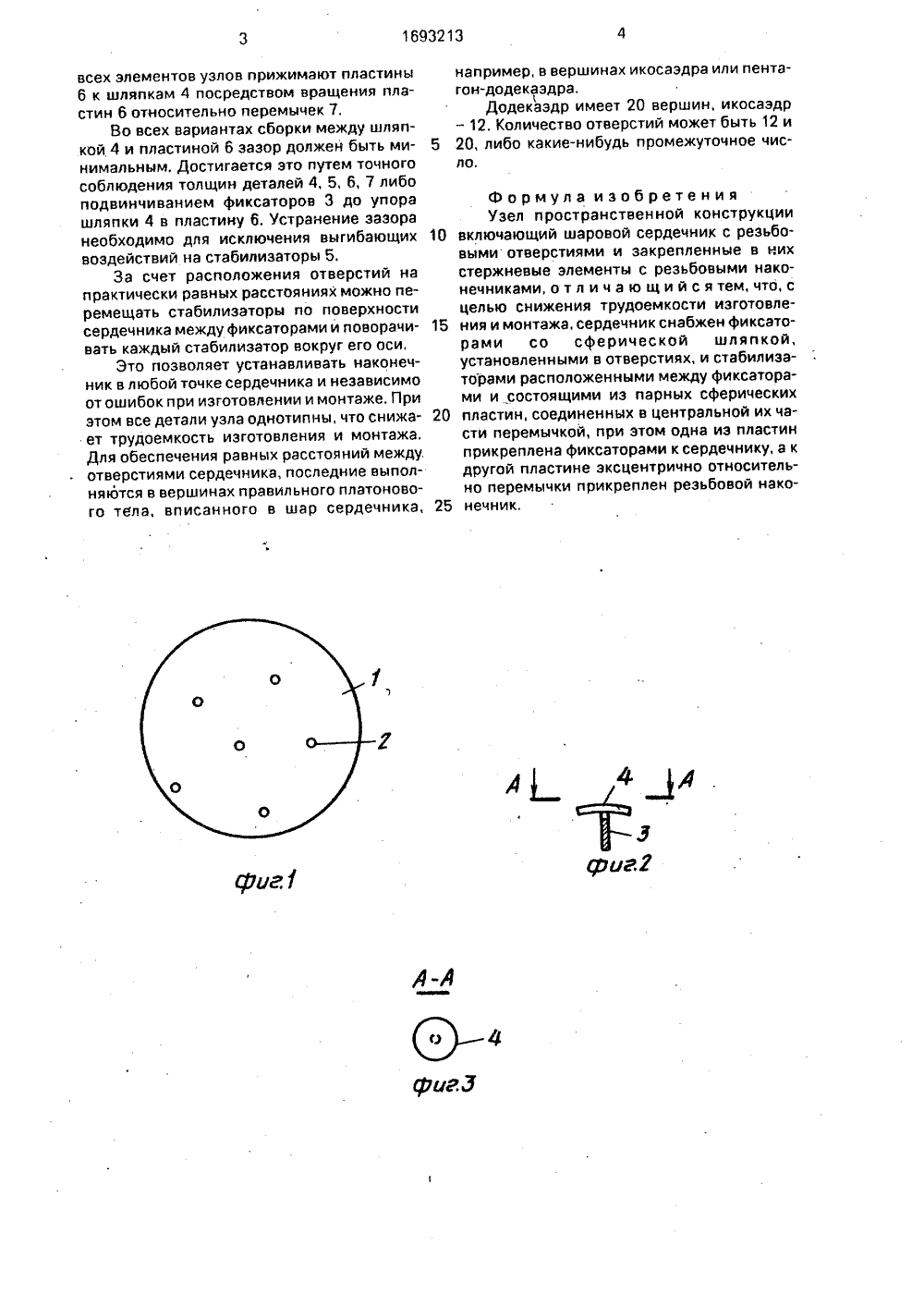

(51)5 Е 04 В 1/58 Я Б ЕТЕ АНИЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬС(56) Авторское свидетельство СССРМ 2209875, кл. Е 04 В 1/58, 1974,Трущев А,Г, Пространственные металлические конструкции, - М., Стройиздат,1983, с. 117, рис. Х.14. Изобретение относится к строительству и может быть использовано в крюках, структурных плитах и других пространственных стержневых конструкциях,Цель изобретения - снижение трудоемкости изготовления и монтажа.На фиг. 1 представлена схема сердечника; на фиг, 2 - фиксатор; на фиг, 3 - разрез А-А на фиг, 1; на фиг, 4 - стабилизатор; на фиг. 5 - разрез Б - Б на фиг. 4; на фиг. 6 - фрагмент в собранном состоянии,Узел включает сердечник 1 с резьбовцми отверстиями 2, в которые установлены фиксаторы 3 со сферической шляпкой 4. Между фиксаторами 3 расположены стабилизаторы 5, состоящие из парных сферических пластин 6, соединенных перемычками 7 и снабженных резьбовыми наконечниками 8. 50 1693213 А 1(54) УЗЕЛ ПРОСТРАНСТВЕННОЙ КОНСТРУКЦИИ(57) Изобретение относится к строительству и может быть использовано в куполах, структурных плитах и других пространственных стержневых конструкциях. Цель изобретения - снижение трудоемкости изготовления и монтажа. Узел включает сердечник 1 с резьбовыми отверстиями, в которые установлены фиксаторы со сфе - . рической шляпкой 4. Между фиксаторами расположены стабилизаторы, состоящие из парных сферических пластин 6, соединенных в центральной части перемычкой и снабженные резьбовыми наконечниками 8.6 ил. Узел собирается в следующем порядке.К сердечнику 1 присоединяют часть фиксаторов 3, через свободные (не заполненные фиксаторами) места заводят (по поверхности сердечника 1) стабилизаторы 5, После вывода стабилизаторов к положениям, близким к проектным, устанавливают недостающие фиксаторы 3, Затем устанавливают стержневые элементы каркаса с одновременным уточнением положения стабилизаторов 5.аайВозможен вариант сборки, когда стабилизаторы 5 имеют резьбу на перемычках 7 в местах их примыкания, В этом случае фиксаторы устанавливают так, что они не прижимают пластину 6 к сердечнику 1, то есть устанавливают со значительным зазором. Затем собирается пространственная конструкция и уже в фиксированном положениивсех элементов узлов прижимают пластины 6 к шляпкам 4 посредством вращения пластин 6 относительно перемычек 7.Во всех вариантах сборки между шляпкой 4 и пластиной 6 зазор должен быть ми нимальным. Достигается это путем точного соблюдения толщин деталей 4, 5, 6, 7 либо подвинчиванием фиксаторов 3 до упора шляпки 4 в пластину 6. Устранение зазора необходимо для исключения выгибающих 10 воздействий на стабилизаторы 5.За счет расположения отверстий на практически равных расстояниях можно перемещать стабилизаторы по поверхности сердечника между фиксаторами и поворачи вать каждый стабилизатор вокруг его оси,Это позволяет устанавливать наконечник в любой точке сердечника и независимо от ошибок при изготовлении и монтаже, При этом все детали узла однотипны, что снижа ет трудоемкость изготовления и монтажа, Для обеспечения равных расстояний между. отверстиями сердечника, последние выполняются в вершинах правильного платонового тела, вписанного в шар сердечника, 25 например, в вершинах икосаэдра или пентагон-доде каэдра.Додекаэдр имеет 20 вершин, икосаэдр - 12. Количество отверстий может быть 12 и 20, либо какие-нибудь промежуточное число,формула изобретения Узел пространственной конструкции включающий шаровой сердечник с резьбовыми отверстиями и закрепленные в них стержневые элементы с резьбовыми наконечниками, о т л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости изготовления и монтажа, сердечник снабжен фиксаторами со сферической шляпкой, установленными в отверстиях, и стабилизаторами расположенными между фиксаторами и состоящими из парных сферических пластин, соединенных в центральной их части перемычкой, при этом одна иэ пластин прикреплена фиксаторами к сердечнику, а к другой пластине эксцентрично относительно перемычки прикреплен резьбовой наконечник,1693213 Заказ 4059 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раущская наб., 4/5 КНТ СССР нно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 10 Произв Составитель В, Кузовлеедактор А.Зробок Техред ММоргентал 1Корректор А. Осаулен
