Устройство для моделирования процесса формирования условного рефлекса

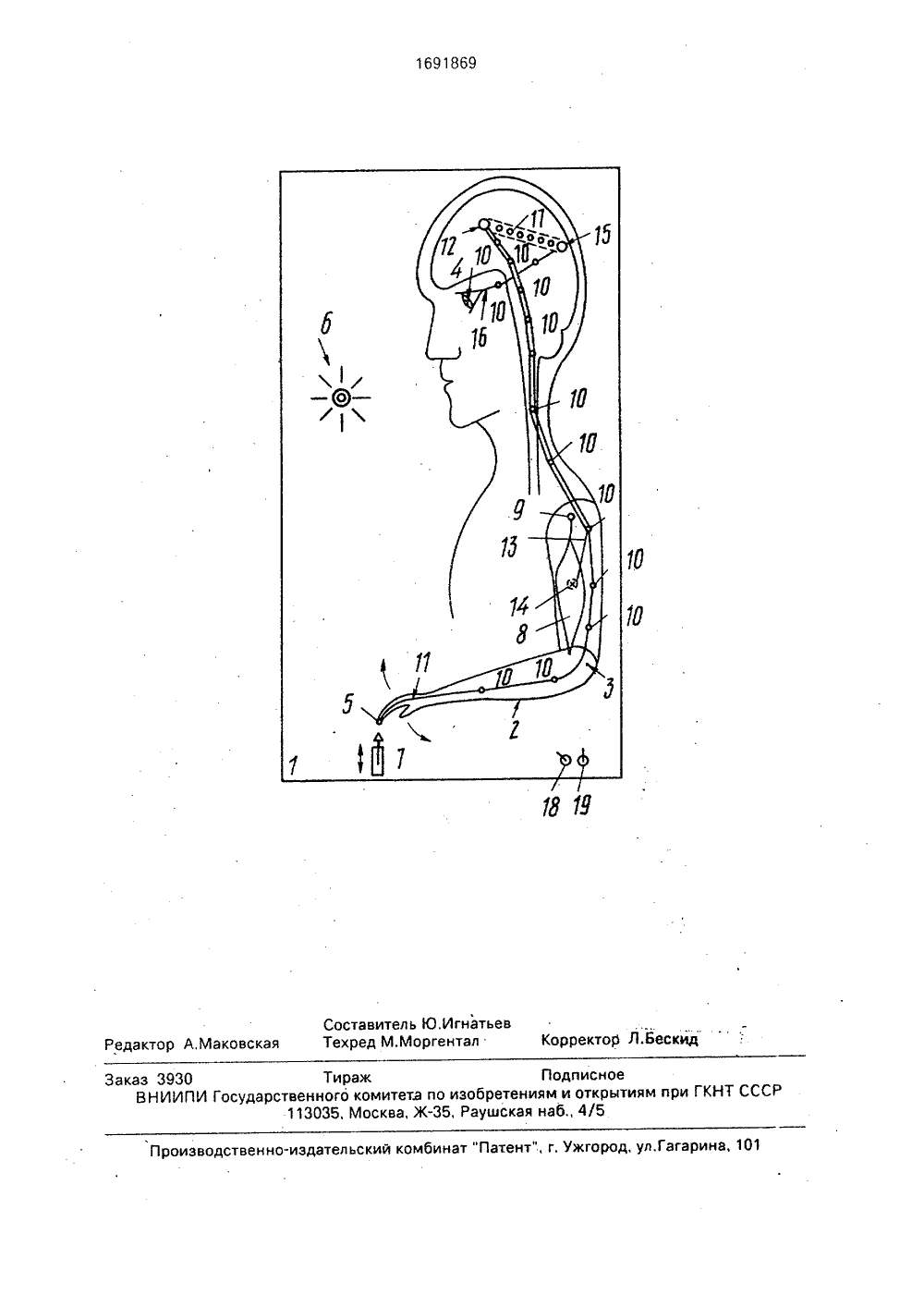

(9) 9 В 23 2 1)5 ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН ТЕЛ ЬСТВ К АВТО МУ С(71) КриворожСкий государственный педагогический институт(56) Авторское свидетельство СССР М 734798, кл. Б 09 В 23/28, 1978.Авторское свидетельство СССР йг 1394224, кл. 6 09 В 23/28, 1985.(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССА ФОРМИРОВАНИЯ УСЛОВНОГО РЕФЛЕКСА(57) Изобретение относится к средствам для обучения в медицине и физиологии, конкретно к устройствам для моделирования процесса формирования условного рефлекса и позволяет повысить наглядность демонстрации процесса. Для этого в устройство, содержащее датчики условного и безИзобретение относится к медицинской технике, а точнее к устройствам для моделирования процесса формирования условного рефлекса, и может использоваться для обучения физиологии.Целью изобретения является повышение наглядности демонстрации процесса формирования условного рефлекса.На чертеже схематично изображено устройство для моделирования процесса формирования условного рефлекса.Устройство содержит демонстрационную панель 1 с нанесенными на ее поверхность кон)урами профилей головы, шеи, торса, глаза, головного и части спинного мозга, плеча, зрительного и двигательного условного раздражителеи, цепь индикации и исполнительные элементы, введена панель с изображениями частей тела, головного и спинного мозга, зрительного и двигательного нервных центров, муляж руки с возможностью вращения вокруг плечевой оси, Имитатор безусловного раздражителя представляет собой электромеханический исполнительный элемент.Имитатор мышцы с одной стороны прикреплен к муляжу предплечья, а с другой - к электромеханическому элементу, Индикаторы расположены на панели вдоль трех разноцветных линий, первая соединяет датчик с индикатором двигательного нервного центра, вторая - индикатор на контуре плеча с индикатором нервного центра, а третья - датчик с индикатором зрительного нервного центра, В схему устройства введен пе- Ж реключатель программ. Возможна демонстрация шести процессов формирования условных рефлексов. 1 ил. нервных центров, муляж 2 предплечья и кисти, укрепленный на оси 3 панели 1 в дистальном отделе контура плеча, датчики условного 4 и безусловного 5 раздражителей и имитатор 6 условного раздражителя в виде индикаторов, имитатор 7 безусловного раздражителя в виде электромеханического исполнительного элемента, имитатор 8 мышцы, один конец которого прикреплен к муляжу 2 предплечья и кисти, а другой конец через отверстие 9 в проксимальном отделе контура плеча на панели 1 соединен с электромеханическим исполнительным элементом, индикаторы 10 расположены на контурной поверхности панели вдоль трех разноцветнцх линий; первая линия 11 сое 1691869диняет датчик 5 через муляж 2, контуры плеча, шел, спинного и головного мозга с индикатором 12 двигательного нервного центра, вторая линия 13 соединяет индикатор 14 на контуре плеча под имитатором 8 через контуры плеча, шеи, спинного и головного мозга с индлкатаром 15 зрительного нервного центра, третья линия 16 проходит от датчика 4 к индикатору 15, Устройсво содержит расположенные в ряд индикаторы 17 с противоположной стороны контурной поверхности полупрозра: нойанели 1 между индикаторами 12 и 15, Злектричесая цепь включает последовательно соединенные между собой пакетный перелючатель 18 программ и пакетный переключатель 19 режимов работы прогоаммы, причем переключатель 18 имеет шесть голюсов, устройство оснащено ис;очником питания,Устройство для моделирования процесса формирования условного рефлекса работает следующим образом,Переключатель 18 программ устанавливают в одно из шести положений, При последовательном переключении полюсов пакетника 19.к источнику питания каммутируются индикаторы 4,5,6,10,12,14,15,1 и исполнительные элементы 7 имитатора 8 мышцы, демонстрируя один из шести процессов: демонстрацлю нервнога возбуждения, беГущеГО От укола В м 03 Г в виде бегущей вспышки и из мозга - к сохращаощейся мьшце; передачу возбуждения из глаза в мозг; овместнов осуществление двух предыдущих демонстраций с началом формирования временной связи; два процесса усиления временной связи; демонстрацию сформировавшегося условного оборонительного рефлекса на свет,Формула изобретения Устролстводля моделирования проь,асса формирования условноГО рефлекса, содержащее датчики условного и безуслов ного раздражителей, злектрическ 1 ло цепь, состоящую из соединенных между собой индикаторов, источника питания исполнительных элементов, о т л и ч а ю щ е е с ятем,5 10 20 25 30 35 40 45 что, с целью повышения наглядности демонстрации процесса форглирования условного рефлекса, устройство снабжено демонстрационной панелью с нанесенными на ее поверхность контурами профилей головы, шеи, торса, глаза, головного и части спинного мозга, плеча, зрительного и двигательного нервных центров, муляжом предплечья и кисли с обеспечением его вращения вокруг оси, укрепленной на панели в дистальном отделе контура плеча, датчики условного и безусловного раздражителей и имитатор условного раздражителя выполнены в виде индикаторов, имитатор безусловного раздражителя представляет собой электромеханический исполнительный элемент, оснащен имитатором мышцы, один конец которого прикреплен к муляжу предплечья, а другой конец через отверстие в проксимальном отделе контура плеча на панели соединен с электромеханическим исполнительным элементом, индикаторы расположены на контурной поверхности панели вдоль трех разноцветных линий, первая линия соединяет датчик безусловного раздражителя через муляж предплечья и кисти, контуры плеча, шеи, спинного и головного мозга с индикатором двигательного нервного центра, вторая линия соединяет индикатор на контуре плеча пад имитатором мышцы через контуры плеча, шеи, спинного и головного мозга с индикаторогл зрительного нервного центра, третья линия проходит от датчика условного раздражителя к индикатору зрительного, нервного центра, устройство содержит расположенные в ряд индикаторы с противоположной стороны контурной поверхности полупрозрачной панели между индикаторами двигательного и зрительного нервных центров, электрическая цепь включает последовательно соединенные между собой пакетные переключатели программ и режимов их работы, пеОеключатель программ имеет шесть полюсов, при подключении полюсов переключателя режимов рабаты программ источник питания коммутируется с индикаторами и исполнительными элементами,1691869 Составитель Ю.ИгнатьТехред М.Моргентал еведактор А,Маковская Корректор Л,Бескид Заказ 3930 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10
