Дифференциальный сигнализатор давления

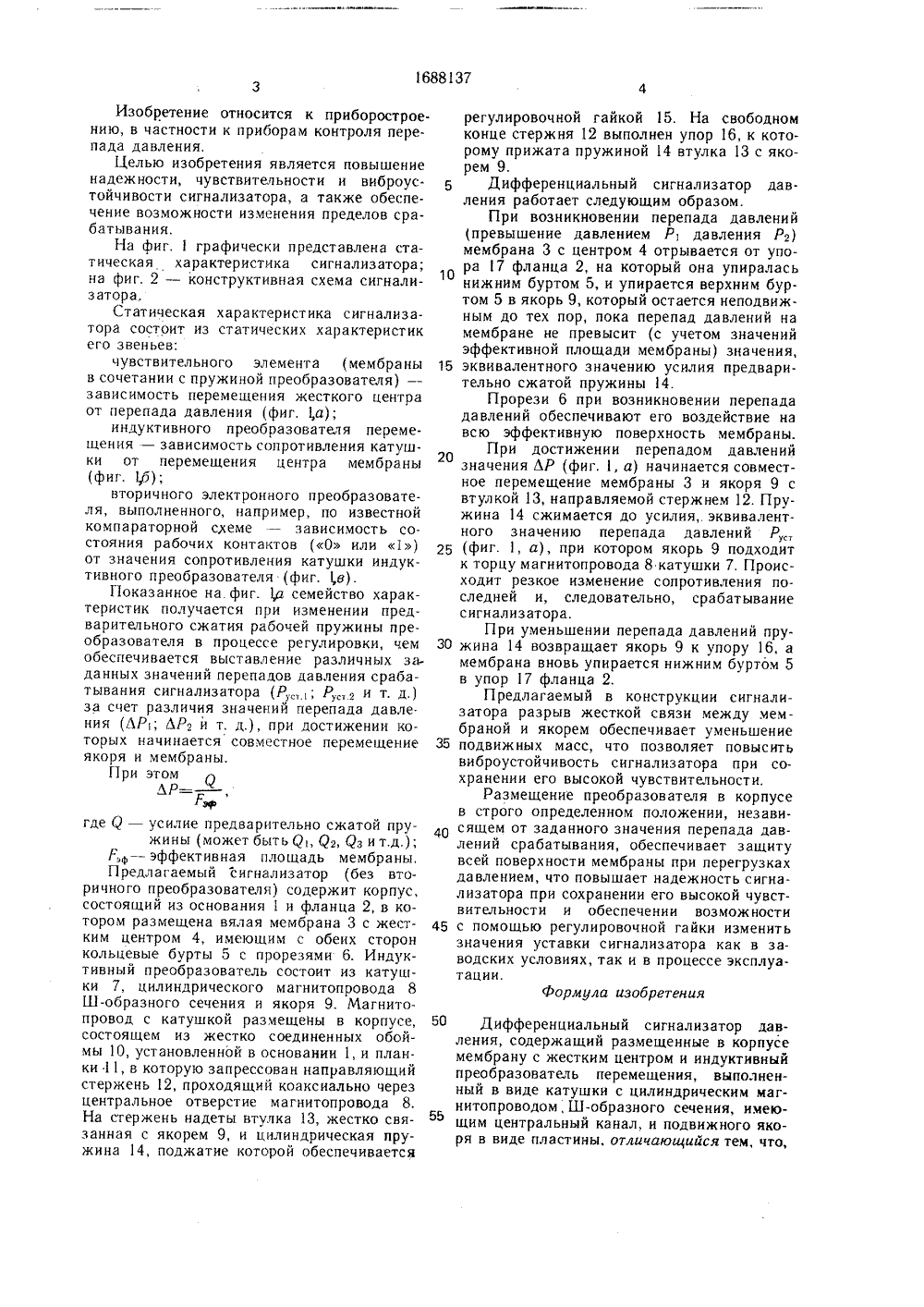

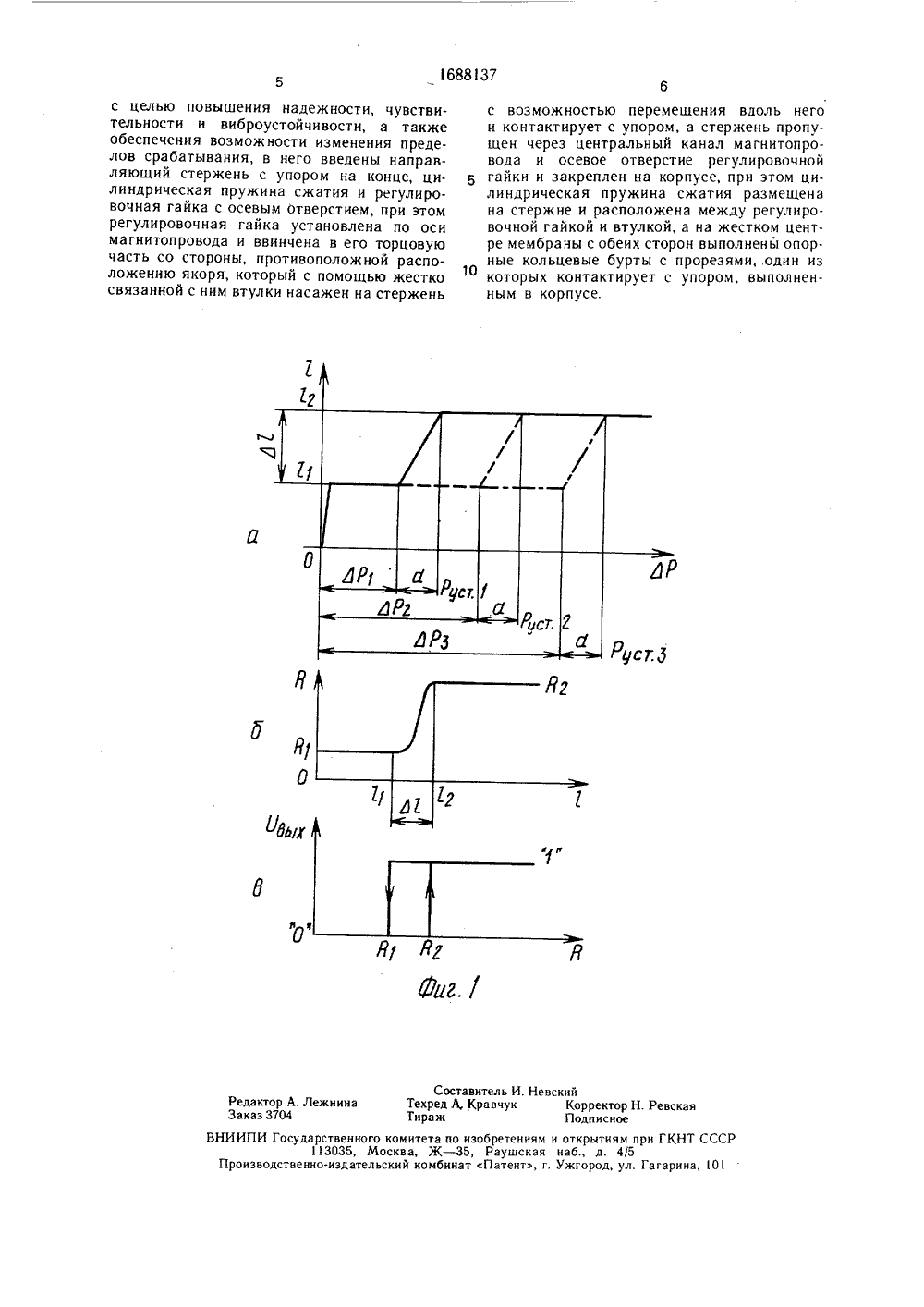

(51)5 (з О . 9 10 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 12 71 ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(56) Сигнализатор бесконтактный малых разрежений типа СБНР Т.О, МХО 232.060 ТО,(54) ДИффЕРЕНЦИАЛЬНЫЙ СИГНАЛИЗАТОР ДАВЛЕНИЯ(57) Изобретение относится к приборостроению и обеспечивает повышение надежностй,.ЯО 168187 А 1 2чувствительности и внброустойчнвости сигнализатора, а также возможность изменения пределов срабатывания. Цель достигается благодаря тому, что подвижный якорь 9 индуктивного преобразователя жестко соединен с втулкой 13, посаженной на направляющий стержень 12, введенный в центральное отверстие магнитопровода 8 и закрепленный на корпусе. При этом втулка 13 с якорем размещены между сжатой пружиной 14 и упором 16, выполненным на свободном конце стержня 12, а жесткий центр 1 мембраны 3 с обеих сторон имеет кольцевые бурты 5 с прорезями 6, взаимодействующие соответственно с якорем 9 и упором 17 на корпусе. 2 ил.Формула изобретения 50 55 Изобретение относится к приборостроению, в частности к приборам контроля пере- лада давления.Целью изобретения является повышение надежности, чувствительности и виброустойчивости сигнализатора, а также обеспечение возможности изменения пределов срабатывания.На фиг. 1 графически представлена статическая характеристика сигнализатора; на фиг. 2 - конструктивная схема сигнализатора.Статическая характеристика сигнализатора состоит из статических характеристик его звеньев:чувствительного элемента (мембраны в сочетании с пружиной преобразователя) - зависимость перемещения жесткого центра от перепада давления (фиг. 1,а);индуктивного преобразователя перемещения - зависимость сопротивления катушки от перемещения центра мембраны (фиг. 1,б);вторичного электронного преобразователя, выполненного, например, по известной компараторной схеме - зависимость состояния рабочих контактов (О или 1) от значения сопротивления катушки индуктивного преобразователя (фиг. 1,в).Показанное на. фиг. 1 а семейство характеристик получается при изменении предва рител ьного сжатия рабочей пружины и реобразователя в процессе регулировки, чем обеспечивается выставление различных заданных значений перепадов давления срабатывания сигнализатора (Р,; Р и т, д,) за счет различия значений перепада давле. ния (ХР, КР. и т. д.), при достижении которых начинается совместное перемещение якоря и мембраны.При этомХР= -Рфгде Я - усилие предварительно сжатой пружины (может быть Яь Яъ Яз и т д );г".,ф - эффективная площадь мембраны, Предлагаемый сигнализатор (без вторичного преобразователя) содержит корпус, состоящий из основания 1 и фланца 2, в котором размещена вялая мембрана 3 с жестким центром 4, имеющим с обеих сторон кольцевые бурты 5 с прорезями 6. Индуктивный преобразователь состоит из катушки 7, цилиндрического магнитопровода 8 Ш-образного сечения и якоря 9. Магнитопровод с катушкой размещены в корпусе, состоящем из жестко соединенных обоймы 10, установленной в основании 1, и пла,нки1, в которую запрессован направляющий стержень 12, проходящий коаксиально через центральное отверстие магнитопровода 8. На стержень надеты втулка 13, жестко связанная с якорем 9, и цилиндрическая пружина 14, поджатие которой обеспечивается регулировочной гайкой 15. На свободномконце стержня 12 выполнен упор 16, к которому прижата пружиной 14 втулка 13 с якорем 9.Дифференциальный сигнализатор давления работает следующим образом,При возникновении перепада давлений(превышение давлением Р давления Р)мембрана 3 с центром 4 отрывается от упо 0 ра 17 фланца 2, на который она упираласьнижним буртом 5, и упирается верхним буртом 5 в якорь 9, который остается неподвижным до тех пор, пока перепад давлений намембране не превысит (с учетом значенийэффективной площади мембраны) значения,15 эквивалентного значению усилия предварительно сжатой пружины 14.Прорези 6 при возникновении перепададавлений обеспечивают его воздействие навсю эффективную поверхность мембраны.При достижении перепадом давленийзначения ЬР (фиг. 1, а) начинается совместное перемещение мембраны 3 и якоря 9 свтулкой 13, направляемой стержнем 12. Пружина 14 сжимается до усилия,. эквивалентного значению перепада давлений Р25 (фиг. 1, а), при котором якорь 9 подходитк торцу магнитопровода 8 катушки 7. Происходит резкое изменение сопротивления последней и, следовательно, срабатываниесигнализатора.При уменьшении перепада давлений пру 30 жина 14 возвращает якорь 9 к упору 16, амембрана вновь упирается нижним буртом 5в упор 17 фланца 2.Предлагаемый в конструкции сигнализатора разрыв жесткой связи между мембраной и якорем обеспечивает уменьшение35 подвижных масс, что позволяет повыситьвиброустойчивость сигнализатора при сохранении его высокой чувствительности.Размещение преобразователя в корпусев строго определенном положении, незави 4 О сящем от заданного значения перепада давлений срабатывания, обеспечивает защитувсей поверхности мембраны при перегрузкахдавлением, что повышает надежность сигнализатора при сохранении его высокой чувствительности и обеспечении возможности45 с помощью регулировочной гайки изменитьзначения уставки сигнализатора как в заводских условиях, так и в процессе эксплуатации,Дифференциальный сигнализатор давления, содержащий размещенные в корпусе мембрану с жестким центром и индуктивный преобразователь перемещения, выполненный в виде катушки с цилиндрическим магнитопроводом, Ш-образного сечения, имеющим центральный канал. и подвижного якоря в виде пластины, отличающийся тем, что,688137 Сос Текред Тираж Редактор А. ЛежниЗаказ 3704 и ГКНТ СС агарина, 1 О НИИПИ Государственного комитета по изобретениям и открытиям п113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. с целью повышения надежности, чувствительности и виброустойчивости, а также обеспечения возможности изменения пределов срабатывания, в него введены направляющий стержень с упором на конце, цилиндрическая пружина сжатия и регулировочная гайка с осевым Отверстием, при этом регулировочная гайка установлена по оси магнитопровода и ввинчена в его торцовую часть со стороны, противоположной расположению якоря, который с помощью жестко связанной с ним втулки насажен на стержень с возможностью перемещения вдоль него и контактирует с упором, а стержень пропущен через центральный канал магнитопровода и осевое отверстие регулировоч ной гайки и закреплен на корпусе, при этом цилиндрическая пружина сжатия размещена на стержне и расположена между регулировочной гайкой и втулкой, а на жестком центре мембраны с обеих сторон выполнены опор.ные кольцевые бурты с прорезями, один из 1 О которых контактирует с упором, выполненным в корпусе. авитель И. НевскииА, Кравчук Корректор Н. РенскаяПодписное
