Преобразователь перепада давления
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПРЕОБРАЗОВАТЕЛЬ ПЕРЕПАДА ДАВЛЕНИЯ, содержащий индуктивный дифференциальный датчик давления, имеющий цилиндрический корпус с двумя подводящими штуцерами, и токовыводы, отличающийся тем, что, с целью обеспечения возможности измерения малых перепадов давления при высоких уровнях рабочего давления, в него введена камера с внутренней перегородкой, электрическим гермовыводом и двумя штуцерами, расположенными с двух сторон перегородки, при этом перегородка выполнена из немагнитного материала и с отверстием, а дифференциальный датчик давления установлен в отверстии перегородки жестко, герметично закреплен с ней по внешней цилиндрической поверхности своего корпуса и подсоединен своими токовыводами к электрическому гермовыводу.
Описание
Известно устройство для измерения перепада давления манометрического типа, содержащее чувствительный элемент, предназначенный для преобразования измеряемого перепада давления в линейное перемещение и индукционный преобразователь перемещения.
Известно устройство для измерения давления, принятое за прототип, представляющее собой индуктивный дифференциальный датчик давления с полостями высокого и низкого давления, которые подсоединены к точкам, между которыми измеряется перепад давления. В известном устройстве корпус является элементом магнитопровода.
На низкие рабочие давления датчики серийно выпускаются промышленностью. Однако создание таких датчиков на высокие давления вызывает определенные трудности и они отсутствуют.
Целью изобретения является обеспечение возможности измерения малых перепадов давления при высоких уровнях рабочего давления.
Цель достигается тем, что в преобразователь перепада давления, содержащий индуктивный дифференциальный датчик давления, имеющий цилиндрический корпус с двумя подводящими штуцерами и токовыводами, введена камера с внутренней перегородкой, электрическим гермовводом и двумя штуцерами, расположенными с двух сторон перегородки, при этом перегородка выполнена из немагнитного материала и с отверстием, а дифференциальный датчик давления установлен в отверстии перегородки жестко, герметично закреплен с ней по внешней цилиндрической поверхности своего корпуса и подсоединен своими токовыводами к электрическому гермовыводу.

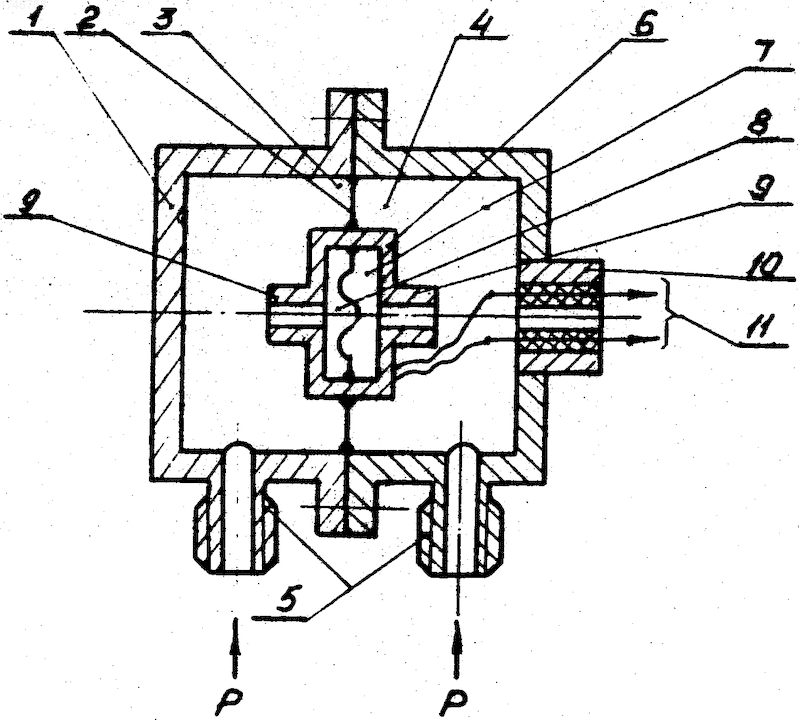

На чертеже изображен предлагаемый преобразователь перепада давления в разрезе.
Преобразователь включает камеру 1, перегородку 2, которая делит камеру на две емкости 3 и 4, подсоединенные через штуцеры 5 к точкам, между которыми необходимо измерять перепад давления. Индуктивный датчик 6 с полостями 7 и 8 высокого и низкого давления располагается внутри камеры на перегородке 2. Полости 7,8 датчика через штуцеры 9 сообщаются с емкостями 3, 4 камеры. Перегородка 2 камеры выполнена из немагнитного материала. Преобразователь содержит многоканальный электрический гермовывод 10 проводников 11 датчика 6 из камеры 1 к приборам регистрации.
Преобразователь работает следующим образом.
Изменение давления в точках измерения через штуцеры 5 ведет к изменению давления в емкостях 3, 4 и в полостях 7, 8 датчика 6. Разность давления в полостях 7, 8 датчика преобразуется в пропорциональный перепаду давления электрический сигнал и по проводникам 11 через электрогермовывод 10 регистрируется измерительной схемой.
В заявленном преобразователе индуктивный датчик 6 в камере 1 коаксиально размещен на перегородке из немагнитного материала. Влияние дополнительной магнитной цепи, образованной стенками камеры 1, на параметры индуктивного датчика учитываются при градуировке преобразователя.
Изобретение относится к измерительной технике, в частности к индуктивным преобразователям давления и может быть использовано для измерения малых перепадов при высоких уровнях рабочих давлений в газовых средах. Это достигается тем, что индуктивный датчик 6 размещен внутри камеры 1 на перегородке 2, делящей камеру на две емкости 3, 4 которые подсоединены к точкам, между которыми измеряется перепад давления, причем перегородка 2 выполнена из немагнитного материала, а полости датчика сообщены с соответствующими емкостями 3,4 камеры 1. В преобразователе используется малогабаритный чувствительный датчик 6, рассчитанный для работы при низких давлениях. 1 ил.
Рисунки
Заявка
4852753/10, 20.07.1990
Центральный аэрогидродинамический институт им. проф. Н. Е. Жуковского
Куликов А. А, Куршин А. А
МПК / Метки
МПК: G01L 13/02
Опубликовано: 15.10.1994
