Подшипник колебательного движения

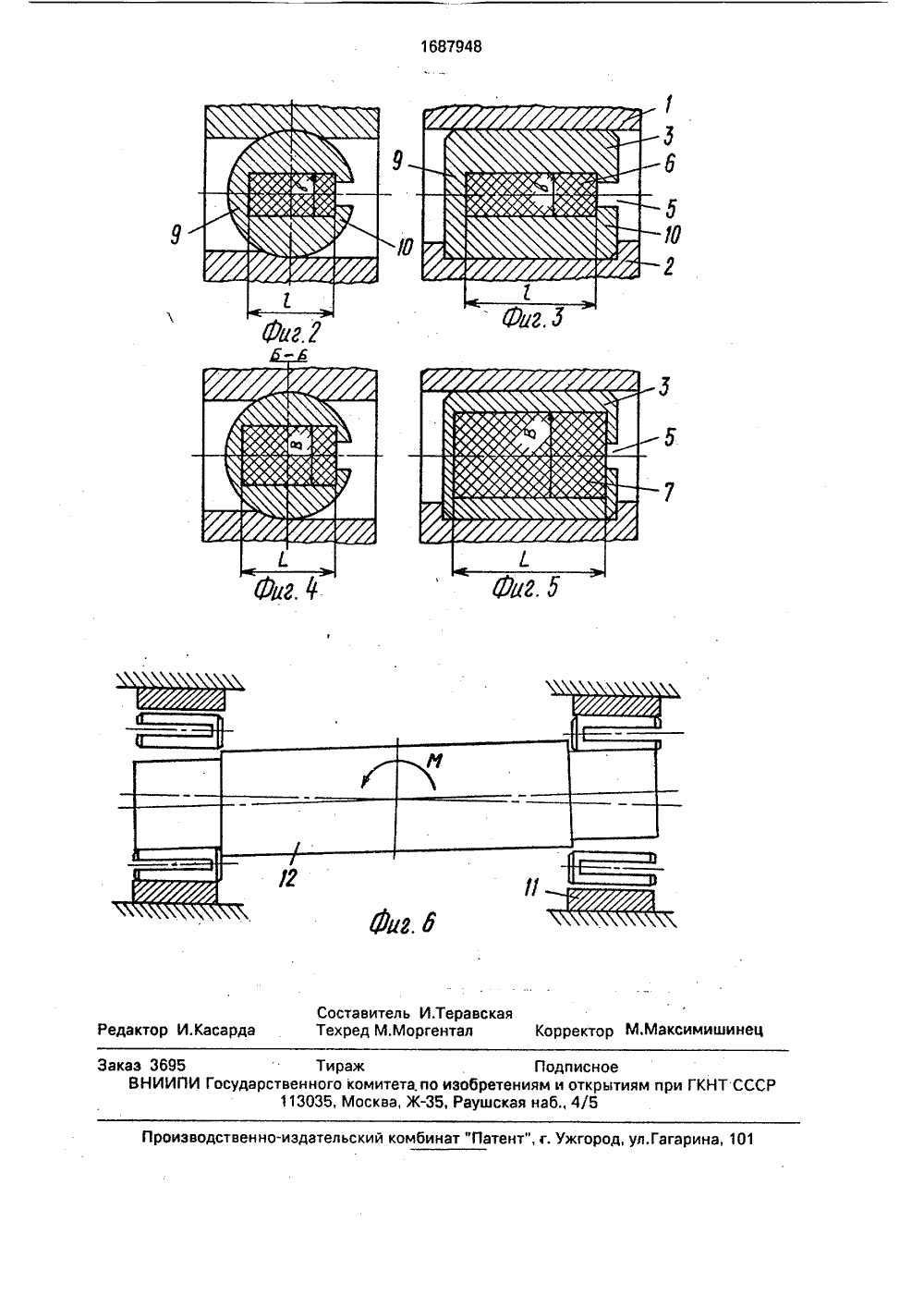

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИЕСПУБЛИК1687948 19 ц 5 Г 16 С 19/О ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКРЫТИЯМ ИСАНИЕ ИЗОБРЕТЕ МВФВЗЮПНПВ- ПЭВЙНВ 3йиЬЛИОТЕКА К АВТОРСКО ВИДЕТЕЛ ЬСТВУ тво" Исполком та народныхд аранова о СССР1979,БАТЕЛ Ь НОГ Ь(57) Изобретение относится к машиностроению, а именно к подшипникам для колебательного движения. Цель изобретения - повышение долговечности эа счет равномерного распределения нагрузки на поверхности качения. В телах качения 3 выполнены пазы, в которых эа счет упругих сил смонтирован упругий сепаратор, состоящий из двух участков 6,7. При моментной нагрузке упругая перемычка позволяет телу качения деформироваться и равномерно нагружать поверхности качения, увеличивая срок службы подшипника. 6 ил., Изобретение относи гся к машиностроению и может быть использовано в машинах с колебательным движением вала.Цель изобретения - повышение долговечности за счет равномерного распределения нагрузки на поверхности качения.На фиг, показан подшипник, разрез; на фиг.2 - сечение А - А а фиг.1; на фиг,3 - вариант выполнения (с роликом); на фиг,4 - сечение Б - Б на фиг.1; на фиг.5 - вариант выполнения; на фиг,б - положение подшипника на валу под нагрузкой.Подшипник содержит наружное 1 и внутреннее 2 кольца и тела 3 качения со скосами 4. В каждом теле 3 качения выполнен прямоугольный паз 5 в направлении оси вращения с образующей, перпендикулярной плоскости симметрии скосов 4.Подшипник снабжен сепаратором, вь- полненным ступенчатым иэ равномерно распределенных по окружности последовательно друг эа другом и равных количеству тел качения двух участков 6 и 7 прямоугольного сечения. Участок 6 в собранном подшипнике имеет размеры рабочей части, т.е, части, расположенной в пазу, равные длине 1, ширине Ь и высоте Н паза 5, Длина 1 и ширина В участка 7 больше соответствующих параметров паза 5 и меньше габаритных размеров скосов 4, Средняя линия сепаратора совпадает со средней линией 8 тел 3 качения,Наличие паза 5 приводит к образованию упругой перемычки 9, поэволяюшей участкам тел 3 качения с поверхностями качения создавать равномерную нагрузку в зоне качения, Прямоугольные пазы 5 позволяют фиксировать тела 3 качения на сепараторе, Упругий сепаратор, например, из вакуумной резины, дает возможность телам 3 качения поворачиваться на предельный угол, сохраняя при этом заданный зазор между ними.Размеры участков 6 и 7 сегаратора выбраны иэусловий фиксации тел 3 качения. Пазы 5 имеют замки 10 для крепления тел 3 качения на сепараторе, Размеры участков 6 сепаратора могут быть уменьшены для исключения появления зазора при соединенииих с телами 3 качения за счет упругого предварительного натяга,Тела 3 качения устанавливают на сепа 5 ратор эа счет его упругой деформации,Подшипник работает следующим образом.Наружные 1 и внутренние 2 кольца подшипника соответственно установлены в ос 10 нование 11 и на вал 12, При отсутствиинагрузки на вал 12 между телами 3 каченияи кольцами 1 и 2 имеется радиальный зазор,Под действием момента М вокруг оси, перпендикулярной оси вала 12,зазор в нижней15 части левого и верхней части правого подшипника выбирается, Вал 12 перекашивается относительно оси наружных колец 1.Наличие упругой перемычки 9, образующейся при вьполнении паза 5, приводит к20 тому, что тела 3 качения, деформируясь,обеспечивают равномерную нагрузку в зонеконтакта, Деформация практически не изменяется при малых углах колебания вала12 в рабочем режиме,25 Таким образом, предлагаемый подшипник позволяет повысить срок службы механизмов с колебательным движением вала.Формула изобретенияПодшипник колебательного движения,30 содержащий наружное и внутренние кольцал раэмещеннье межу ними тела качения,симметрично срезанные по боковым поверхностям, о т л и ч а о щ и й с я тем,что, с целью повышения долговечности за35 счет равномерного распределения нагрузкипо поверхности качения, он снабжен упругим сепаратором с последовательно расположенными по окружности ступенямипрямоугольного сечения, плоскость среза40 тела качения перпендикулярна его оси, втеле качения вдоль оси вращения выполненпрямоугольный открытый ступенчатый паз,причем длина, ширина и высота меньшейступени сепаратора равны аналогичным па 45 раметрам большей ступени упомянутого пазатела качения, высота большей ступени меньшенаружного диаметра тела качения, а средниелинии тел качения и сепаратора совмещены..Максимишинец Корре эктор И.Касард Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Заказ 3695 ВНИИПИ Гос оставитель И.Теравскаехред М.Моргентал Тираж Подписноетвенного комитета.по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
