Способ управления преобразователем напряжения в трехфазном электроприводе

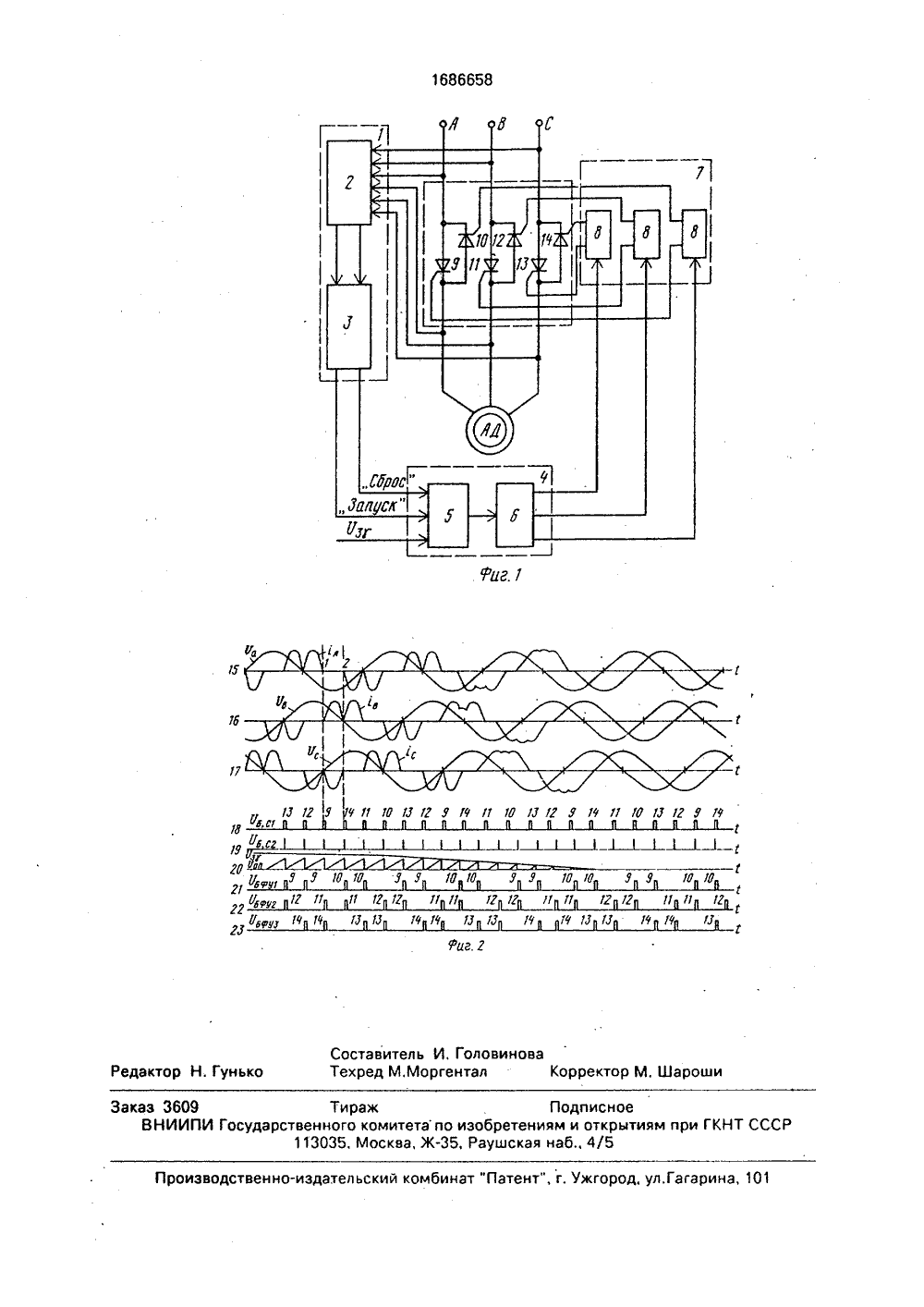

(51) 5 КСАН СТВУ У СВИДЕ ВТОР ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Одесский политехнический институт иВсесоюзный научно-исследовательский,проектно-конструкторский и технологический институт электромашиностроения(56) Грейвулис Я, П., Рыбицкий Л. С. Тиристорный асинхронный привод для центробежных насосов, - Рига, Зинатне, 1983, с.84-87, 129, 185-193(54) СПОСОБ УПРАВЛЕНИЯ ПРЕОБРАЗОВАТЕЛЕМ НАПРЯЖЕНИЯ В ТРЕХФАЗНОМЭЛЕКТРОПРИВОДЕ(57) Изобретение относится к электротехнике. Цель изобретения - уменьшение потребления электроэнергии и повышение устойчивости работы путем замены широкой серии узких импульсов тока управления тиристорами на одиночный узкий импульс и Изобретение относится к электротехнике, в частности к электроприводу с асинхронным двигателем, управляемым путем регулирования величины подводимого к обмоткам статора напряжения при помощи тиристорного преобразователя напряжения.Цель изобретения - уменьшение потребления электроэнергии и повышение устойчивости работы путе 1 л замены широкой серии узких импульсов тока управления тиристорами на одиночный узкий импульс и Ы 1686 устранения режима прерывистых токов за полупериод сети, В соответствии с предло.- женным способом в момент окончания тока в коммутируемойфазе формируют опорный сигнал и сравнивают его с сигналом задания на продолжительность бестоковой паузы в коммутируемой фазе. Одноврегленно в двух других фазах контролируется наличие тока. Если ток в контролируемых фазахе равен нулю, то в момент равенства указанных сигналов на управляющий переход тиристоров коммутируемой фазы подается одиночный узкий импульс тока управления. Если наступает момент, когда ток в коммутируемых фазах заканчивается, а равенство сравниваемых сигналов не наступает, то в этот момент прекращается формирование опорного сигнала, и на управляющие переходы тиристоров коммутируемой фазы и фазы, напряжение которой отстает от напряжения коммутируемой на 120, подается одиночный узкий импульс тока управления. 2 ил. устранения режима прерывистых токов за полупериод сети.На фиг. 1 представлена блок-схема устройства, реализующего предлагаемый способ; на фиг. 2 - временные диаграммы, поясняющие способ,Устройство (фиг. 1) содержит блок 1 синхронизации, состоящий из датчика 2 прбводимости вентилей и датчика 3 начала и окончания фазного тока, блок 4 фазового управления, состоящего из линии 5 задержки, блока,6 распределителя импульсов, бло 1686658ка 7 формирователей импульсов управления. содержащего три формирователя 8, тиристорный регулятор напряжения из тиристоров 9-14,На фиг, 2 представлены; диаграмма 15 - напряжение фазы А (Ол) и ток в фазе А(1 л), диаграмма 16 - напряжение фазы В (Ов) и ток в фазе В (1 в), диаграмма 17 - напряжение фазы С (Ос) и ток в фазеС (с), диаграмма 18 - сигнал на первом выходе блока 1 синхронизации, соответствующий окончанию тока . в одном из тиристоров (Оьс 1), диаграмма 19 - сигнал на втором выходе блока синхронизации, соответствующий началу тока в соответствующем тиристоре (Оьсг), диаграмма 20 - опорный сигнал, формируемый внутри блока 5 фазового управления (Оо,) и сигнал на продолжительность бестоковой паузы (Оз у), диаграммы 21-23 управляющие сигналы соответствующих пар тиристоров (Оьау 1, Оьоуг, Оьаез),Способ реализуется следующим образом.При окончании тока в одной из фаз блок синхронизации формирует короткий импульс Оьс 1, который подается на вход "Запуск" блока 5 фазового управления, внутри которого начинает формироваться опорный сигнал Ооп, имеющий пилообразную форму, В блоке 5 сигнал Ооп сравнивается с сигналом О з. В момент равенства укаэанных сигналов блок 5 на выходе формирует импульс, который через блоки 6 и 7 подается на управляющие переходы соответствующих пар встречновключенных тиристоров 9-14. После включения одного из тиристоров появляется сигнал на втором выходе блока синхронизации, поступающий на вход "Сброс" блока 5 и сбрасывающий формируемый в нем пилообразный опорный сигнал Ооп до нулевого уровня. В случае окончания тока в одной иэ фаз до наступления момента равенства сигналов Ооп и Оз -под действием сигнала с второго выхода блока синхронизации Оьсг на выходе блока 5 формируется сигнал, под действием которого сигналы с выхода блока 6 запуска 5 10 15 20 25 30 35 40 45 ют соответствующие тиристоры 9 - 14. Блок 6 под действием каждого сигнала с блока 5 формирует последовательно на трех своих выходах сигналы, Под действием первого сигнала с блока 5 формируются сигналы на выходах блока 6, связанных с фазами А и В, под действием второго сигнала с блока 5 формируются сигналы на выходах блока 6, связанные с фазами С и А, под действием третьего сигнала с блока 5 формируются сигналы на выходах блока 6, связанные с фазами В и С и т.д, Формирователи 8 формируют при поступлении на их входы сигналов с выходов блока 6 на двух выходах одиночные узкие импульсы, поступающие на встречновключенные тиристоры соответствующей фазы.формула и зоб рете н ия Способ управления преобразователем напряжения в трехфазном электроприводе, при котором в момент окончания тока в коммутируемой фазе формируют опорный сигнал и сравнивают его с сигналом задания на продолжительность бестоковой паузы в коммутируемой фазе, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потребления электроэнергии и повышения устойчивости работы путем замены широкой серии узких импульсов тока управления тиристорами на одиночный узкий импульс и устранения режима прерывистых токов за полупериод сети, одновременно контролируют наличие тока в двух других фазах, если ток в контролируемых фазах не равен нулю и при этом наступило равенство сравниваемых сигналов, на управляющий переход тиристоров коммутируемой фазы подают одиночный узкий импульс тока управления, если наступил момент, когда ток в контролируемых фазах закончился, а равенство сравниваемых сигналов не наступило, то прекращают формирование опорного сигнала и на управляющие переходы тиристоров коммутируемой фазы и фазы, напряжение которой отстает от напряжения коммутируемой на 120 О, подают узкий импульс тока управления,1686658 УчуЮР аачяю и о очи еитцч я ою чи и чч пп ччгвг и ч ю, , и и )ю д и и у д ии Риг Составитель И. Головиноваактор Н. Гунько Техред М.Моргентал К ор М. Шарош Тираж Подписное осударственного комитетапо изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5
