Стенд для моделирования процесса затяжки резьбовых соединений гайковертом

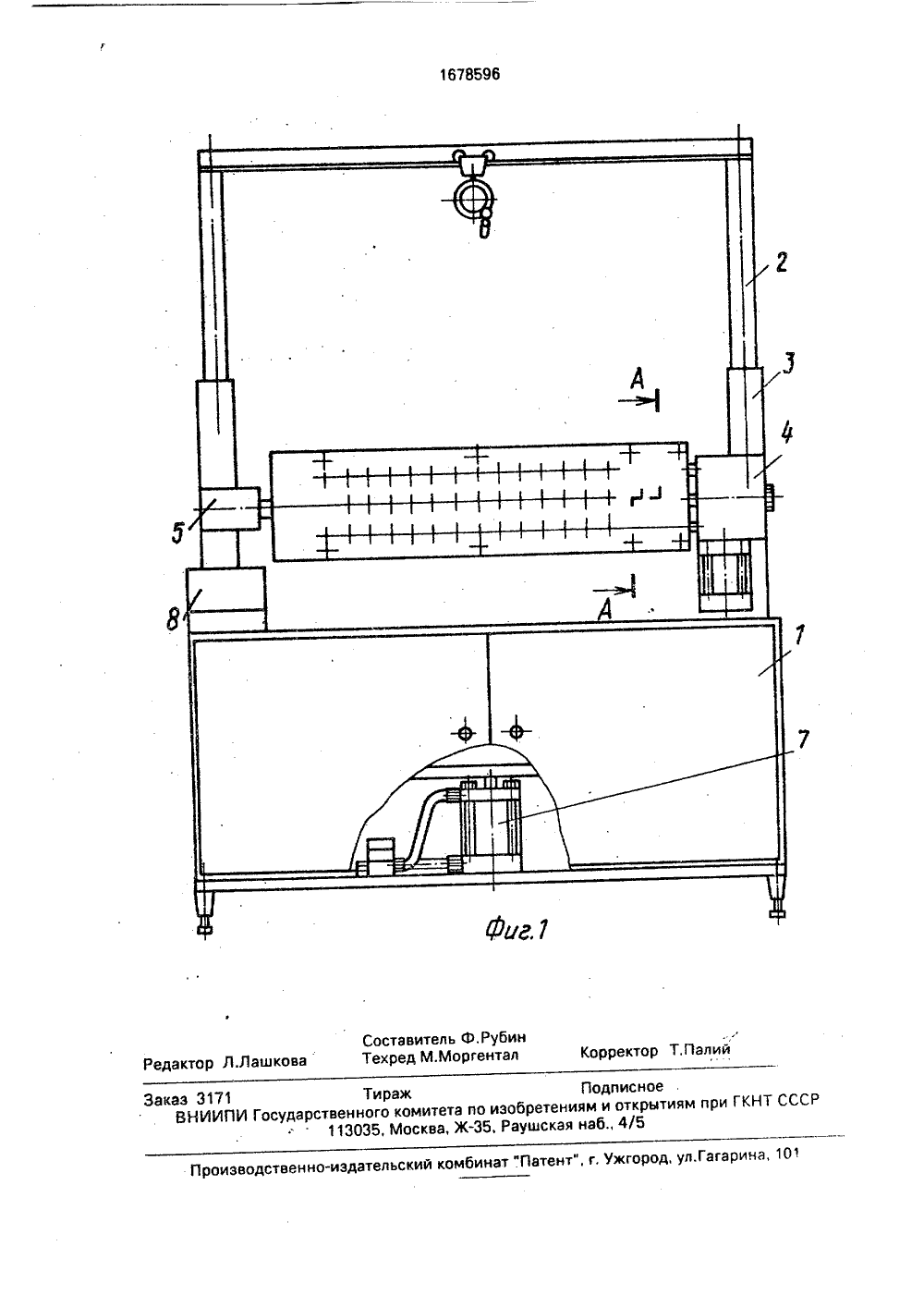

(21) 4 (22) 1 (46) 2 71 кин, Вал,Н;Со.С.Шейман сп ение вибров резь- машин в ий, 1988,схорь ВАНИЯ ПРО- Х СОЕДИНЕк испытатель- ручного меха- Цель изобреимитации проОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР 8369/280.899.91. Бюл. М 35ециализированное конструкторскоемеханизации слесарно-сборочных бюро поработ(56) Человек и вибрация. Оберационной безопасности опебозавинчи вающих ручньмашиностроении, вып, 3, Гс.141 - 142.(54) СТЕНД ДЛЯ МОДЕЛИРЦЕ ССА ЗА ГЯККИ РЕ 3 5 О ВНИЙ ГАЙКОВЕРТОМ(57) Изобретение относитсяной технике для испытаниянйаированного инструментатения- повышение точности цесса затяжки резьбовых соединений. Для этого стенд, содержащий основную плиту 6, в которой установлены: болты 11, снабжен дополнительными плитами 13 и 14, расположенными по обе стороны от основной плиты 6, закрепленными на дополнительных плитах 13 и 14 поршнями 15 и 16, расположенными в расточках 17 и 18 основной плиты 6. Расточки 17 и 18 сообщены каналом 19, который перекрывается плунжером 20, Призатяжке болтов 11 со стороны дополнительной плиты 13 головки болтов 11 перемещают последнюю, в результате чего давление рабочей жидкости в расточке 17 возрастает и плита 13 оказывает давление на головки болтов 11, После затяжки балтов 11 со стороны плиты 13 поворачивают основную плиту 6, открывают канал 19, снимая затяжку болтов 11, затем вновь перекрывают канал 19 и повторяют процесс затяжки болтов 11 со стороны дополнительной плиты 14, 2 ил,Изобретение относится к испытательной технике для испытания ручного механизированного инструмента и предназначено для моделирования трудового процесса оператора гайковерта.Цель изобретения - повышение точности имитации процесса затяжки резьбовых соединений путем разгрузки затянутых на одной стороне плиты резьбовых соединений при пЕреходе к затяжке их с другой стороны плиты.На фиг,1 изображен стенд, общий вид; на фиг.2 - разрез А - А на фиг,1,Стенд содержит станину 1, стойки 2, на которых установлены с возможностью осевого перемещения втулки 3. На них при помощи механизма 4 поворота и шарнира 5 установлена основная плйта 6. В станине,1 расположен механизм 7 регулировки высоты подъема основной плиты 6.Механизмами 4 и 7 управляютспульта 8,.В резьбовых отверстиях 9 сменных вставок 10 основной плиты 6 установлены болты 11, зафиксированные на концах глухими гайками 12. По обе стороны от основной плиты 6 между ней и головками болтов 11 и гайками 12 соответственно установле- ны две дополнительные плиты 13 и 14 с жестко закрепленными на них поршнями 15 и 16, расположенными в симметричных цилиндрических расточках 17 и 18, выполненных в основной плите 6 и заполненных рабочей жидкостью. Расточки 17 и 18 сообщены каналом 19, который периодически перекрывает плунжер 20, связанный с электромагнитным приводом 21.Стенд работает следующим образом.Начинают затяжку болтов 11 со стороны дополнительной плиты 13, при этом вначале происходит их свободное завинчивание, в результате чего концы болтов 11 с глухими гайками 12 отходят от дополнительной плиты 14. Затем производится затяжка до заданного момента, при которой головки болтов 11 оказывают давление на дополнительную плиту 13, последняя перемещается 5 и поршни 15 повышают давление рабочейжидкости в расточках 17. После затяжки всех болтов 11 поворачиваютосновную плиту 6, включают электромагнитный привод 21, последний перемещает плунжер 20, от крывая канал 19, Давление рабочей жидкости в расточке 17 падает и, соответственно, устраняется давление дополнительной плиты 13 на головки болтов 11, т,е. последние оказываются разгруженными и готовыми к 15 затяжке со стороны дополнительной плиты14.После этого плунжером 20 перекрываютканал 19 и повторяют процесс затяжки болтов 11 со стороны дополнительной плиты 14, 20 Стенд обеспечивает возможность моделирования любого реального процесса сборки.Формула изобретения Стенд для моделирования процесса за тяжки резьбовых соединений гайковертом,содержащий установленнуюс возможностью поворота плиту со сквозными резьбовыми отверстиями и расположенные в последних болты с глухими гайками на кон цах, о т л и ч а ю щ и й с я тем; что, с цельюповышения точности имитации процеса затяжки резьбовых соединений, с обеих сторон плиты выполнены заполняемые рабочей жидкостью цилиндрические рас точки, сообщенные между собой каналом, астенд снабжен дополнительными плитами; установленными с зазором по обе стороны основной плиты между головками болтов и гайками, закрепленными на них поршнями, 40 расположенными в расточках, плунжеромдля периодического перекрытия канала и связанным с ним электромагнитным приводом.1678596 Составитель Ф,РубинРедактор Л.Лашкова Техред М.Моргентал Корректор Т кий комбинат ".Латент", г. Ужгород, уа, Гагарина, 1 Производствен адат Заказ 3171 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж, Раушская наб 4/5
