Способ внесения изменений в микрофише и устройство для его осуществления

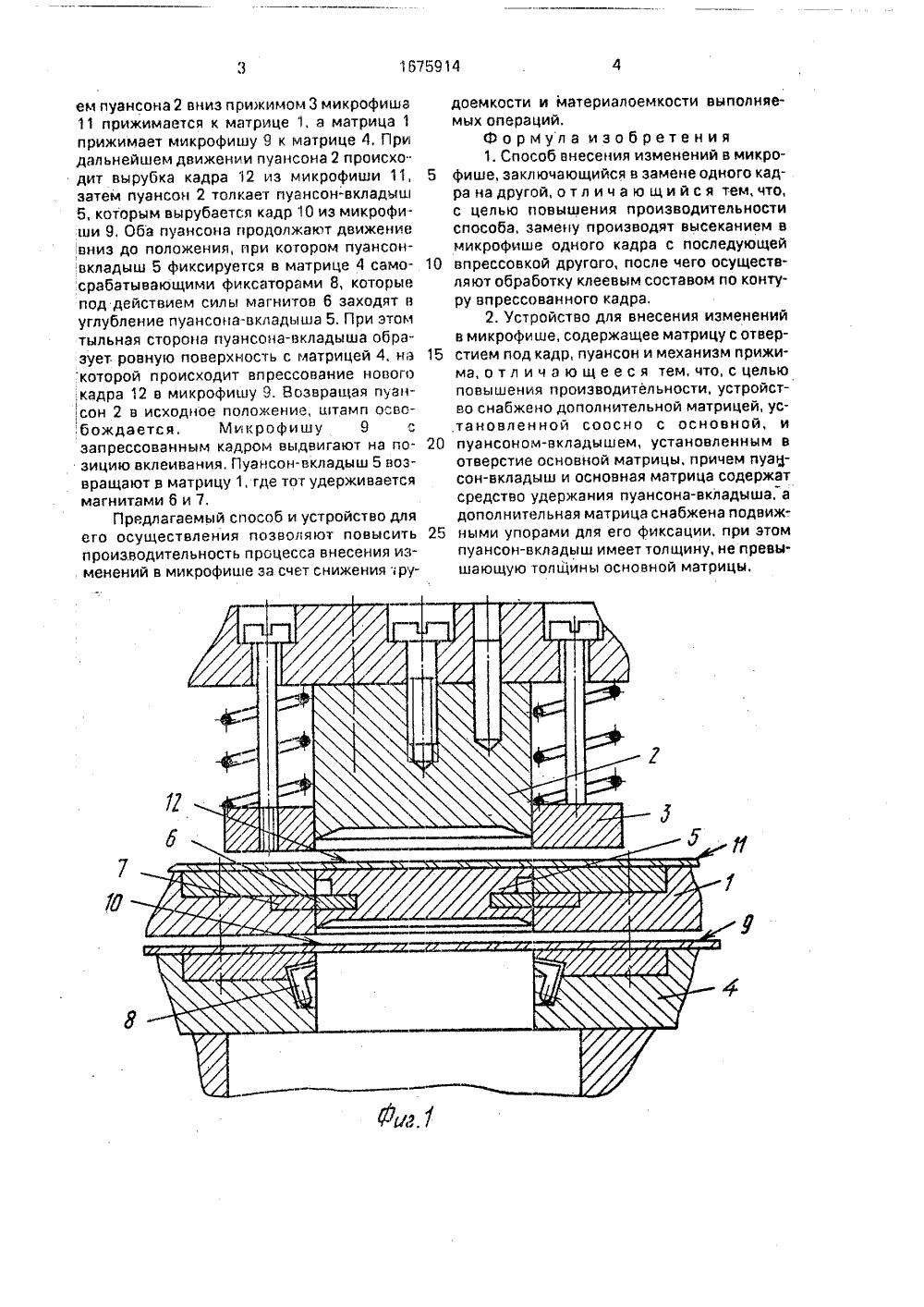

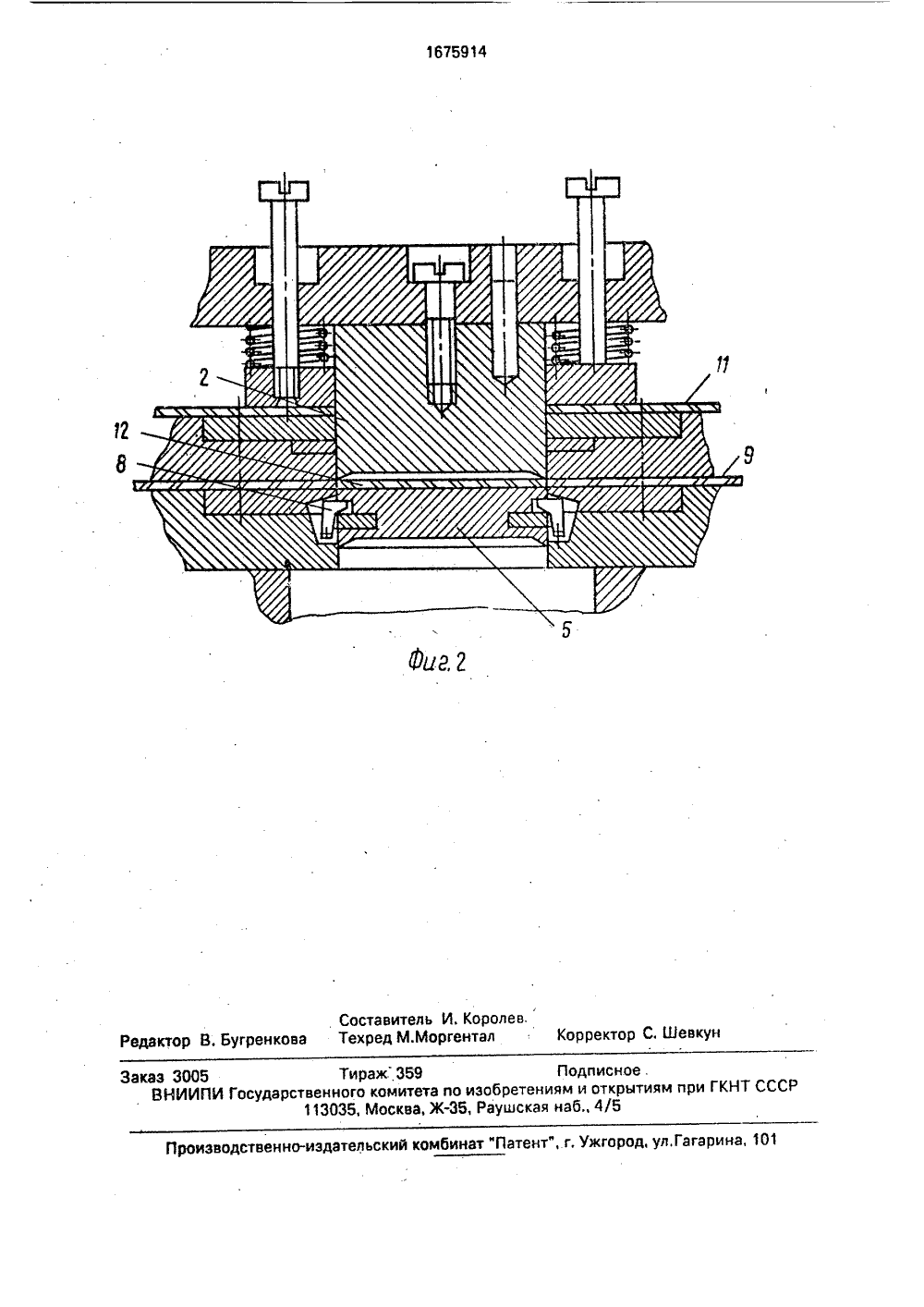

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 19/О МИТЕТОТКР ЫТИ ГОСУДАРСТВЕН(ЫЙ ПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР САНИЕ ОРСКОМУ С ТЕЛЬСТВ предлаим обра(21) 4693529/12(71) Рижский политвхнический институт им.А.Я. ПельшеД 2) Э,Э, Цедерс(56) Авторское свидетельство СССРВ 760139, кл.0 06 К 19/00, 1974,(54) СПОСОБ ВНЕСЕНИЯ ИЗМЕНЕНИЙ ВМИКРОФИШЕ И УСТРОЙСТВО ДЛЯ ЕГООСУЩЕСТВЛЕНИЯ(57) Изобретение относится к репрографии,а именно к микрографии. Цель изобретения- повышение производительности способа. Изобретение относится к области репрографии, а именно к микрофотографии.Цель изобретения - повышение производительности способа и устройства,На фиг. 1 изображен пакет штампа в исходном положении; на фиг, 2 - то же, в конечном положении.Предлагаемый способ внесения изменений в микрофише осуществляют путем высекания в нем одного кадра с последующей впрессовкой другого. Затем осуществляют обработку клеевым составом по контуру впрессованного кадра.Устройство для осуществления способа содержит пакет штампа, состоящий из матрицы 1, пуансона 2, прижима 3, дополнительной матрицы 4 и пуансона-вкладыша 5. Матрица 1 и пуансон-вкладыш 5 имеют средства удержания пуансона-вкладыша 5 в матрице 1, выполненные, например, в виде 1 Г 4 иЕТЕНИЯ : "ац% Для внесения изменений в микрофише удаляют старый кадр, запрессовывают и вклеи- вают в образовавшееся отверстие новый кадр с помощью устройства, содержащего основную матрицу, пуансон и прижим, снаб женного дополнительной матрицей, расположенной соосно с основной, и дополнительным пуансоном-вкладышем, толщиной не превышающей толщины основной матрицы. Пуансон-вкладыш и основная матрица содержат средства удержания пуансона-вкладыша, а дополнительная матрица включает подвижные упоры для фиксации пуансона-вкладыша в конечном положении, 1 э.п. ф-лы, 2 ил. магнитных пластинок 6 и 7, вмонтирован. ных в боковые стенки, а в дополнительной матрице 4 имеются убирающиеся (подвижные) упоры 8 иэ магнитного материала. Между матрицами помещена микрофиша 9 с кадром 10, который подлежит замене, а над матрицей 1 - микрофиша 11 с кадром 12 откорректированного документа.Устройство для осуществления гаемого способа работает следующ эом.Микрофишу 9, в которой предусмотрено произвести коррекцию, помещают между матрицами 1 и 4. Затем производят позиционирование кадра 10 микрофиши 9 соосно со штампом, Микрофишу 11 с кадром 12, на котором снято избражение скорректированного документа, помещают между пуансоном 2 и матрицей 1, ориентируя при этом нужный кадр. соосно с матрицей. Движени 1675914ем пуансона 2 вниз прижимом 3 микрофиша 11 прижимается к матрице 1, а матрица 1 прижимает микрофишу 9 к матрице 4. При дальнейшем движении пуансона 2 происходит вырубка кадра 12 из микрофиши 11, 5 затем пуансон 2 толкает пуансон-вкладыш 5, которым вырубается кадр 10 из микрофиши 9, Оба пуансона продолжают движение вниз до положения, при котором пуансон- вкладыш 5 фиксируется в матрице 4 само срабатывающими фиксаторами 8, которые под действием силы магнитов 6 заходят в углубление пуансона-вкладыша 5. При этом тыльная сторона пуансона-вкладыша образует ровную поверхность с матрицей 4, на 15 которой происходит впрессование нового ,кадра 12 в микрофишу 9. Возвращая пуансон 2 в исходное положение, штамп освобождается, Микрофишу 9 с запрессованным кадром выдвигают на по зицию вклеивания. Пуансон-вкладыш 5 возвращают в матрицу 1, где тот удерживается магнитами 6 и 7,Предлагаемый способ и устройство для его осуществления позволяют повысить 25 производительность процесса внесения изменений в микрофише за счет снижения "рудоемкости и материалоемкости выполняемых операций.Формула изобретения 1. Способ внесения изменений в микрофише, закл ючающийся в замене одного кадранадругой,отличающийся тем,что, с целью повышения производительности способа, замену производят высеканием в микрофише одного кадра с последующей впрессовкой другого, после чего осуществляют обработку клеевым составом по контуру впрессованного кадра,2. Устройство для внесения изменений в микрофи ше, содержащее матрицу с отверстием под кадр, пуансон и механизм прижима, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, устройство снабжено дополнительной матрицей, ус.тановленной соосно с основной, и пуансоном-вкладышем, установленным в отверстие основной матрицы, причем пуансон-вкладыш и основная матрица содержат средство удержания пуансона-вкладыша, а дополнительная матрица снабжена подвижными упорами для его фиксации. при этом пуансон-вкладыш имеет толщину, не превышающую толщины основной матрицы., Ужгород, ул. Г роиэводственно-иэдательский комбинат "П Заказ 3005 Тираж. 359 Подписное. ВИИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
