Способ точения многогранной поверхности
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1668045
Автор: Данилов
Текст

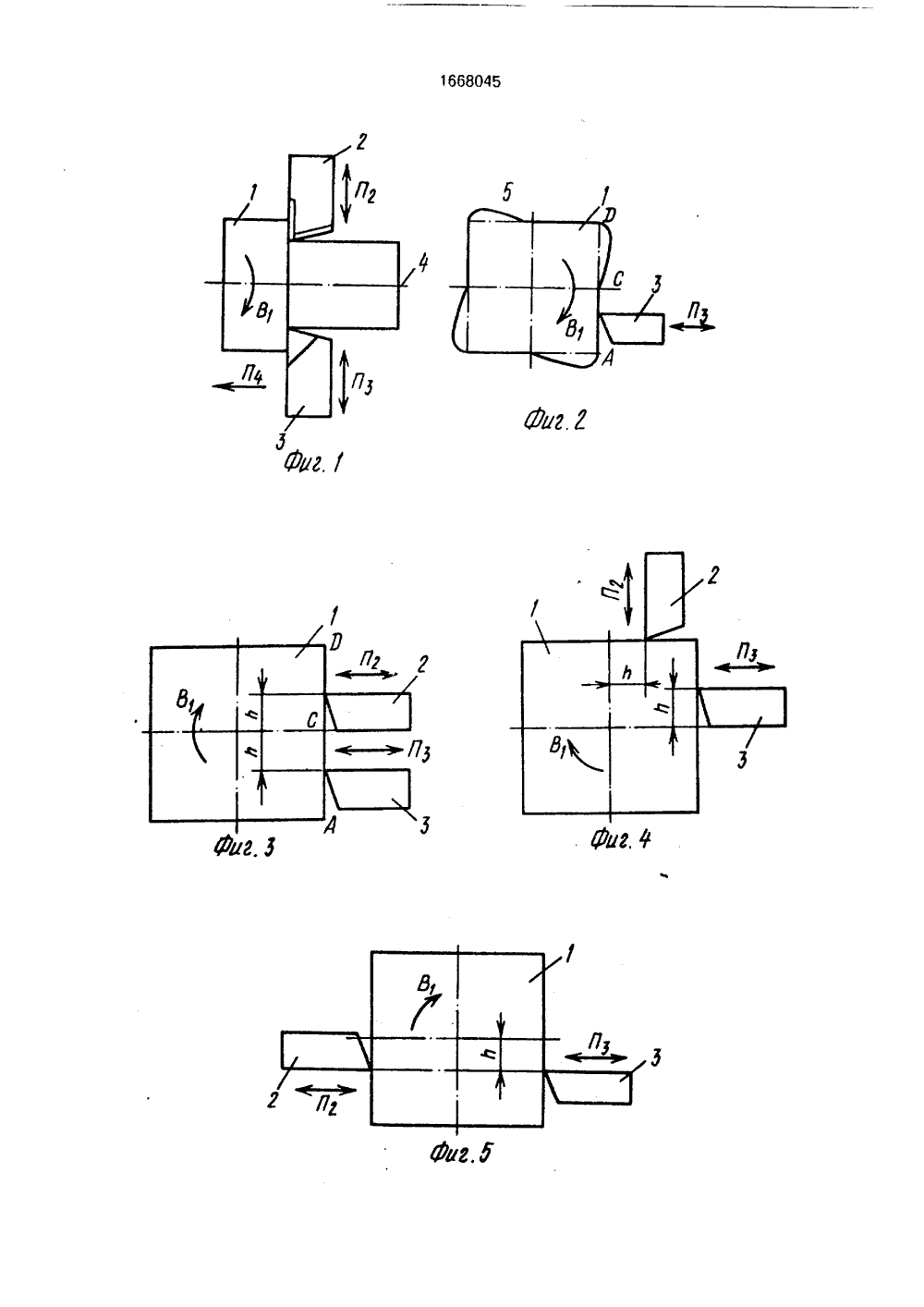

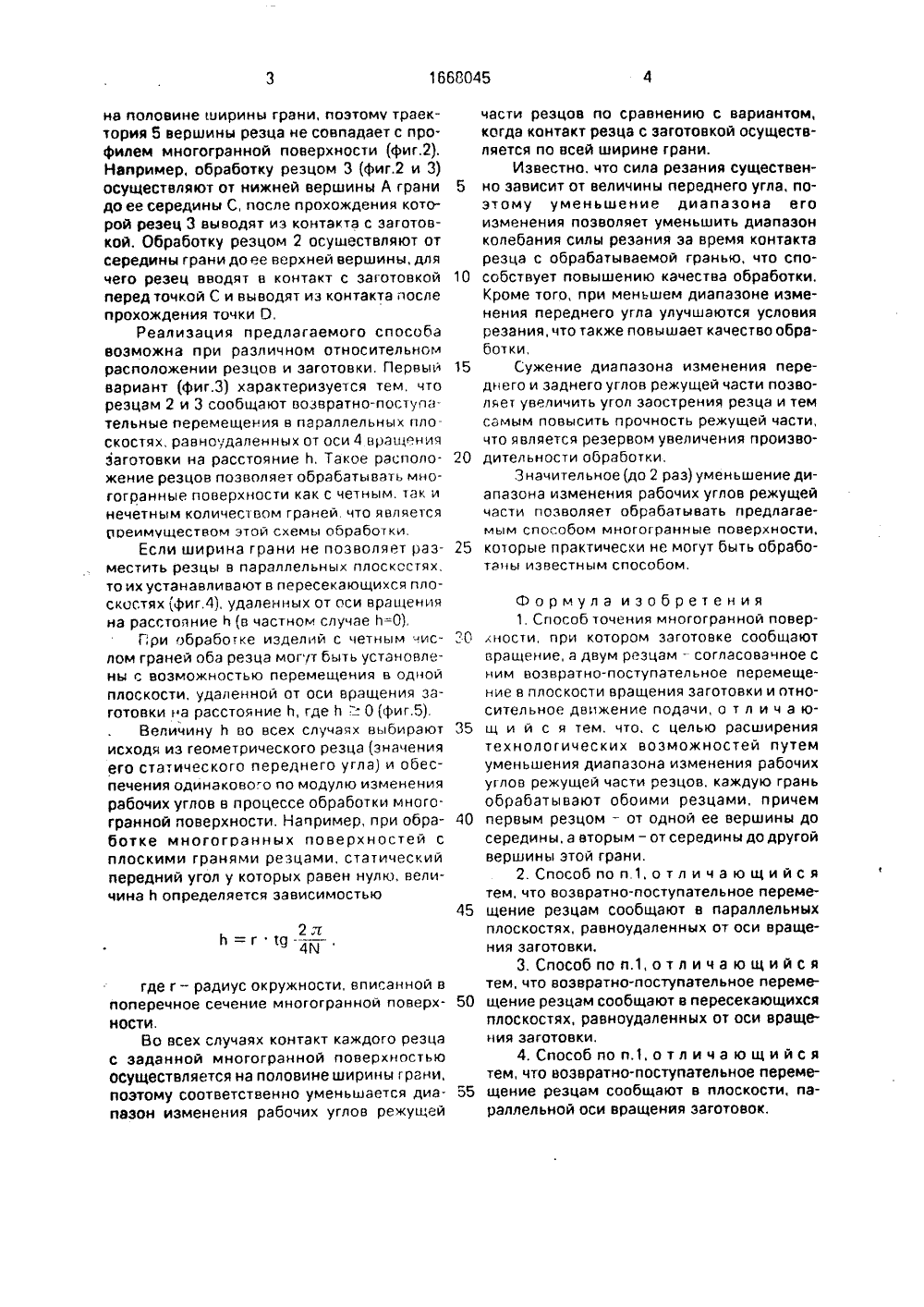

(5)5 В 23 В 5/44 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ос со О Ф (Л(71) Новополоцкий политехнический институт им.Ленинского комсомола Белоруссии(54) СПОСОБ ТОЧЕНИЯ МНОГОГРАННОЙПОВЕРХНОСТИ(57) Изобретение относится к обработке металлов резанием и может быть исп льэовано при обработке многогранныхповерхностей. Цель изобретения - расшиИзобретение относится к области обработки материалов резанием и может быть использовано при обработке многогранных поверхностей.Цель изобретения - расширение технологических возможностей путем обра-. ботки поверхностей с небольшим количеством граней эа счет уменьшения диапазона изменения рабочих углов режущей части резца.На фиг.1 изображена кинематическая схема обработки многогранной поверхно-. сти предлагаемым способом; на фиг.2 - траектория перемещения одного из резцов: на фиг.З - схема обработки при перемещении одного из резцов; на фиг.4 - схема при перемещении резцов в пересекающихся плоскостях; на фиг.5 - схема при перемещении резцов в одной плоскости. 501668045 А 1 рение технологических возможностей путем обработки поверхностей с небольшим количеством граней за счет уменьшения диапазона изменения рабочих углов режущей части резца. Эта цель достигается тем, что обработку производят двумя резцами, которым сообщают возвратно-поступательное перемещение в плоскости вращения заготовки, Причем первый резец обрабатывает грань от вершины до середины, а второй - от середины до другой вершины грани. Возвратно-поступательные перемещения резцов осуществляют как в одной плоскости, так и в параллельных или пересекающихся плоскостях, равноудаленных от оси вращения заготовки 3 з,п.ф-лы, 5 ил,Многогранную поверхность на заготовке 1 обрабатывают резцами 2 и 3, которые устанавливают один над другим с возможностью перемещения в двух параллельных плоскостях, равноудаленных от оси 4 заготовки 1 на расстояние Ь. В процессе обработки заготовке сообщают вращение В 1 вокруг оси 4, а резцам 2 и 3 - независимые друг от друга возвратно-поступательные движения соответственно П 2 и Пз и движение подачи П 4 вдоль образующей многогранной поверхности. Отношение частоты движения П 2 (Пз) и частоты вращения В 1 задают равным числу граней на обработанной поверхности,Движения П 2 и Пз взаимосвязаны с вращением В 1 в соответствии с профилем многогранной поверхности, при этом каждым из резцов обработку осуществляют толькона половине ширины грани, поэтому траектория 5 вершины резца не совпадает с профилем многогранной поверхности (фиг,2).Например, обработку резцом 3 (фиг.2 и 3)осуществляют от нижней вершины А грани 5до ее середины С, после прохождения которой резец 3 выводят из контакта с заготовкой. Обработку резцом 2 осушествляют отсередины грани до ее верхней вершины, длячего резец вводят в контакт с заготовкой 10перед точкой С и выводят из контакта послепрохождения точки О,Реализация предлагаемого способавозможна при различном относительномрасположении резцов и заготовки. Первый 15вариант (фиг.3) характеризуется тем, чторезцам 2 и 3 сообщают возвратно-поступательные перемещения в параллельных плоскостях, равноудаленных от оси 4 вращениязаготовки на расстояние и, Такое расположение резцов позволяет обрабатывать многогранные поверхности как с четным, так инечетным количеством граней что являетсяроеимуществом этой схемы обработки,Если ширина грани не позволяет разместить резцы в параллельных плоскостях,то их устанавливают в пересекающихся плоскостях (фиг,4), удаленных от оси вращенияна расстояние и (в частном случае й=О),При обработке изделий с четным чис- "0лом граней оба резца могут быть установлены с возможностью перемещения в однойплоскости, удаленной от оси вращения заготовкиа расстояние и, где и (фиг,5),Величину и во всех случаях выбирают 35исходя из геометрического резца (значенияего статического переднего угла) и обеспечения одинаково о по модулю изменениярабочих углов в процессе обработки многогранной поверхности, Например, при абработке многогранных поверхностей сплоскими гранями резцами, статическийпередний угол у которых равен нулю, величина и определяется зависимостью45 где г - радиус окружности, вписанной впоперечное сечение многогранной поверхности,Во всех случаях контакт каждого резцас заданной многогранной поверхностьюОсуществляется на половине ширины грани,поэтому соответственно уменьшается диа. 55паэон изменения рабочих углов режущей части резцов по сравнению с вариантом, когда контакт резца с заготовкой осуществляется по всей ширине грани.Известно, что сила резания существенно зависит от величины переднего угла, поэтому уменьшение диапазона его изменения позволяет уменьшить диапазон колебания силы резания эа время контакта резца с обрабатываемой гранью, что способствует повышению качества обработки. Кроме того, при меньшем диапазоне изменения переднего угла улучшаются условия резания, что также повышает качество обработки,Сужение диапазона изменения переднего и заднего углов режущей части позволяет увеличить угол заострения резца и тем самым повысить прочность режущей части, что является резервом увеличения производительности обработки,Значительное (до 2 раз) уменьшение диапазона изменения рабочих углов режущей части позволяет обрабатывать предлагаемым способом многогранные поверхности, которые практически не могут быть обработаны известным способом. Формула изобретения 1, Способ точения многогранной поверхности, при котором заготовке сообщают вращение, а двум резцам - согласовачное с ним возвратно-поступательное перемещение в плоскости вращения заготовки и относительное движение подачи, о т л и ч а ющ и й с я тем, что, с целью расширения технологических возможностей путем уменьшения диапазона изменения рабочих углов режущей части резцов, каждую грань обрабатывают обоими резцами, причем первым резцом - от одной ее вершины до середины, а вторым - от середины до другой вершины этой грани.2. Способ по и 1. о т л и ч а ю щ и й с я тем, что возвратно-поступательное перемещение резцам сообщают в параллельных плоскостях, равноудаленных от оси вращения заготовки,3. Способпоп 1,отлича ющийся тем, что возвратно-поступательное перемещение резцам сообщают в пересекающихся плоскостях, равноудаленных от оси вращения заготовки,4. Способ поп.1.отлича ющийся тем, что возвратно-поступательное перемещение резцам сообщают в плоскости. параллельной оси вращения заготовок.
СмотретьЗаявка
4663475, 20.03.1989
НОВОПОЛОЦИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА БЕЛОРУССИИ
ДАНИЛОВ ВИКТОР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: B23B 5/44
Метки: многогранной, поверхности, точения
Опубликовано: 07.08.1991
