Устройство для вычисления интервальной корреляционной функции

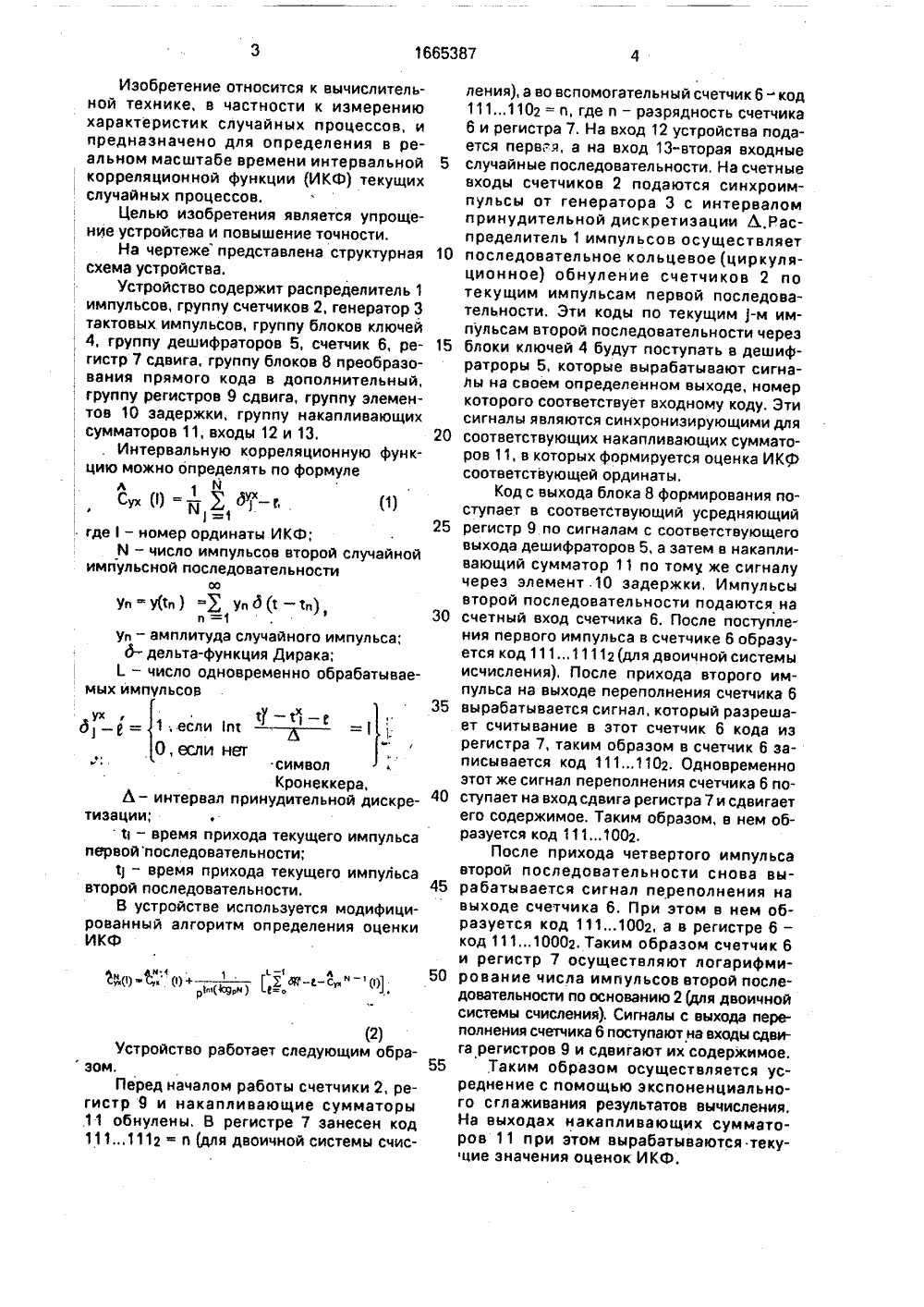

(51)5 0 06 Е 15/336 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР йУ.5:ГГйй 3 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Куйбышевский политехнический институт им. В,В,Куйбышева(56) Авторское свидетельство СССРМ 982011, кл, 6 06 Е 15/336, 1981;(54) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ ИН.ТЕРВАЛЬНОИ КОРРЕЛЯЦИОННОЙ ФУНКЦИИ(57) Изобретение относится к измерению характеристик случайных процессов и предназначено для определения в реальном масштабе времени интервальной корреляционной функции текущих случайных процессов. Целью изобретения является упрощение устройства и повышение точности, Устройство содержит распределитель 1 импульсов, генератор 3 тактовых импульсов, счетчики 2, 6, регистры 7, 9 сдвига, блоки 8 преораэования прямого кода в дополнительный, элементы 10 задержки, дешифраторы 5, блоки ключей 4, накапливающие сумматоры 11, 1 ил.Изобретение относится к вычислительной технике, в частности к измерению характеристик случайных процессов, и предназначено для определения в реальном масштабе времени интервальной корреляционной функции (ИКФ) текущихслучайных процессов.Целью изобретения является упроще ние устройства и повышение точности.На чертеже представлена структурная схема устройства.Устройство содержит распределитель 1 импульсов, группу счетчиков 2, генератор 3 тактовых импульсов, группу блоков ключей4, группу дешифраторов 5, счетчик 6, регистр 7 сдвига, группу блоков 8 преобразо-вания прямого кода в дополнительный, , группу регистров 9 сдвига, группу элемен, тов 10 задержки, группу накапливающихсумматоров 11, входы 12 и 13,Интервальную корреляционную функ цию можно определять по формуле л С, 0) = - , д - г, 1) л й , где - номер ординаты ИКФ;й - число импульсов второй случайной импульсной последовательности уп-у(ь) = уд(1-ь)и =1 ул - амплитуда случайного импульса;д- дельта-функция Дирака;- число одновременно обрабатываемых импульсовух ф - т -д 1-6 = 1 если 1 лс - 3: =1О, если негэ символКронеккера,Ь - интервал принудительной дискретизации,ф - время прихода текущего импульса первойпоследовательности;11 - время прихода текущего импульса второй последовательности,В устройстве используется модифицированный алгоритм определения оценки ИКФ(2)Устройство работает следующим обра зом.Перед началом работы счетчики 2, регистр 9 и накапливающие сумматоры .11 обнулены. В регистре 7 занесен код 1111112 п (для двоичной системы счис 5 10 15 20 25 30 35 40 45 50 55 ления), а во вспомогательный счетчик б - код 111.1102 = о, где и - разрядность счетчика 6 и регистра 7. На вход 12 устройства подается перв,"я, а на вход 13-вторая входные случайные последовательности. На счетные входы счетчиков 2 подаются синхроимпульсы от генератора 3 с интервалом принудительной дискретизации А,Распределитель 1 импульсов осуществляет последовательное кольцевое (циркуляционное) обнуление счетчиков 2 по текущим импульсам первой последовательности, Эти коды по текущим )-м импульсам второй последовательности через блоки ключей 4 будут поступать в дешифратроры 5, которые вырабатывают сигналы на своем определенном выходе, номер которого соответствует входному коду, Эти сигналы являются синхронизирующими для соответствующих накапливающих сумматоров 11, в которых формируется оценка ИКЬ соответствующей ординаты.Код с выхода блока 8 формирования поступает в соответствующий усредняющий регистр 9 по сигналам с соответствующего выхода дешифраторов 5, а затем в накапливающий сумматор 11 по тому же сигналу через элемент.10 задержки, Импульсы второй последовательности подаются на счетный вход счетчика 6. После поступления первого импульса в счетчике 6 образуется код 111.11112 (для двоичной системы исчисления), После прихода второго импульса на выходе переполнения счетчика б вырабатывается сигнал, который разрешает считывание в этот счетчик 6 кода из регистра 7, таким образом в счетчик 6 записывается код 111,. 1102. Одновременно этот же сигнал переполнения счетчика 6 поступает на вход сдвига регистра 7 и сдвигает его содержимое, Таким образом, в нем образуется код 1111002.После прихода четвертого импульса второй последовательности снова вырабатывается сигнал переполнения на выходе счетчика 6. При этом в нем образуется код 1111002, а в регистре 6 - код 11110002. Таким образом счетчик 6 и регистр 7 осуществляют логарифмирование числа импульсов второй последовательности по основанию 2 (для двоичной системы счисления). Сигналы с выхода переполнения счетчика 6 поступают на входы сдвига регистров 9 и сдвигают их содержимое,Таким образом осуществляется усреднение с помощью экспоненциального сглаживания результатов вычисления. На выходах накапливающих сумматоров 11 при этом вырабатываются текуцие значения оценок ИКФ.1665387 Составитель В.ОрловТехред М.Моргентал Редактор С.Пекарь Корректор М.Максимишинец Заказ 2393 Тираж 411 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 С приходом последнего импульса второй последовательности устройство заканчивает свою работу.В устройстве осуществляется усреднение результатов без сложного блока деле ния и систематической погрешности, что упрощает практическую реализацию устройства. Формула изобретения 10 Устройство для вычисления интервальной корреляционной функции, содержащее распределитель импульсов, генератор тактовых импульсов, группу блоков ключей, группу дешифраторов, группу накапливаю щих сумматоров, причем информационный вход распределителя импульсов является входом задания первой случайной импульсной последовательности устройства, управляющие входы блоков ключей группы 20 подключены к входу задания второй случайной импульсной последовательности устройства, выходы блоков ключей группы соединены с входами соответствующих дешифраторов группы, выходы накапливаю щих сумматоров группы являются группой выходов устройства, о т л и ч а ю щ е е с ятем, что, с целью повышения точности и упрощения, устройство содержит группу счетчиков, счетчик, регистр сдвига, группу 30 блоков преобразования прямого кода в дополнительный, группу регистров сдвига,группу элементов задержки, причем входы разрешения записи регистров сдвига группы соединены с входами соответствующих элементов задержки группы и через монтажные ИЛИ с соответствующими выходами дешифраторов группы, выходы элементов задержки группы соединены с синхровходами соответствующих накапливающих сумматоров группы, выходы распределителя импульсов соединены с входами обнуления соответствующих счетчиков группы, счетные входы которых подключены к выходу генератора тактовых импульсов, выходы счетчиков группы соединены с информационными входами соответствующих блоков ключей группы, выход переполнения счетчика соединен с входом разрешения записи начального состояния счетчика, сдвиговыми входами регистров сдвига группы и регистра сдвига, выход которого соединен с входом задания начального состояния счетчика, счетный вход которого подключен к входу задания второй случайной импульсной последовательности устройства, выходы накапливающих сумматоров группы соединены с входами блоков преобразования прямого кода в дополнительный группы, выходы которых соединены с информационными входами регистров сдвига группы, выходы которых соединены с информационными входами соответствующих накапливающих сумматоров группы.
