Стенд для ударных испытаний

Номер патента: 1663469

Авторы: Анищенко, Городецкий, Рыков, Титоренко

ZIP архив

Текст

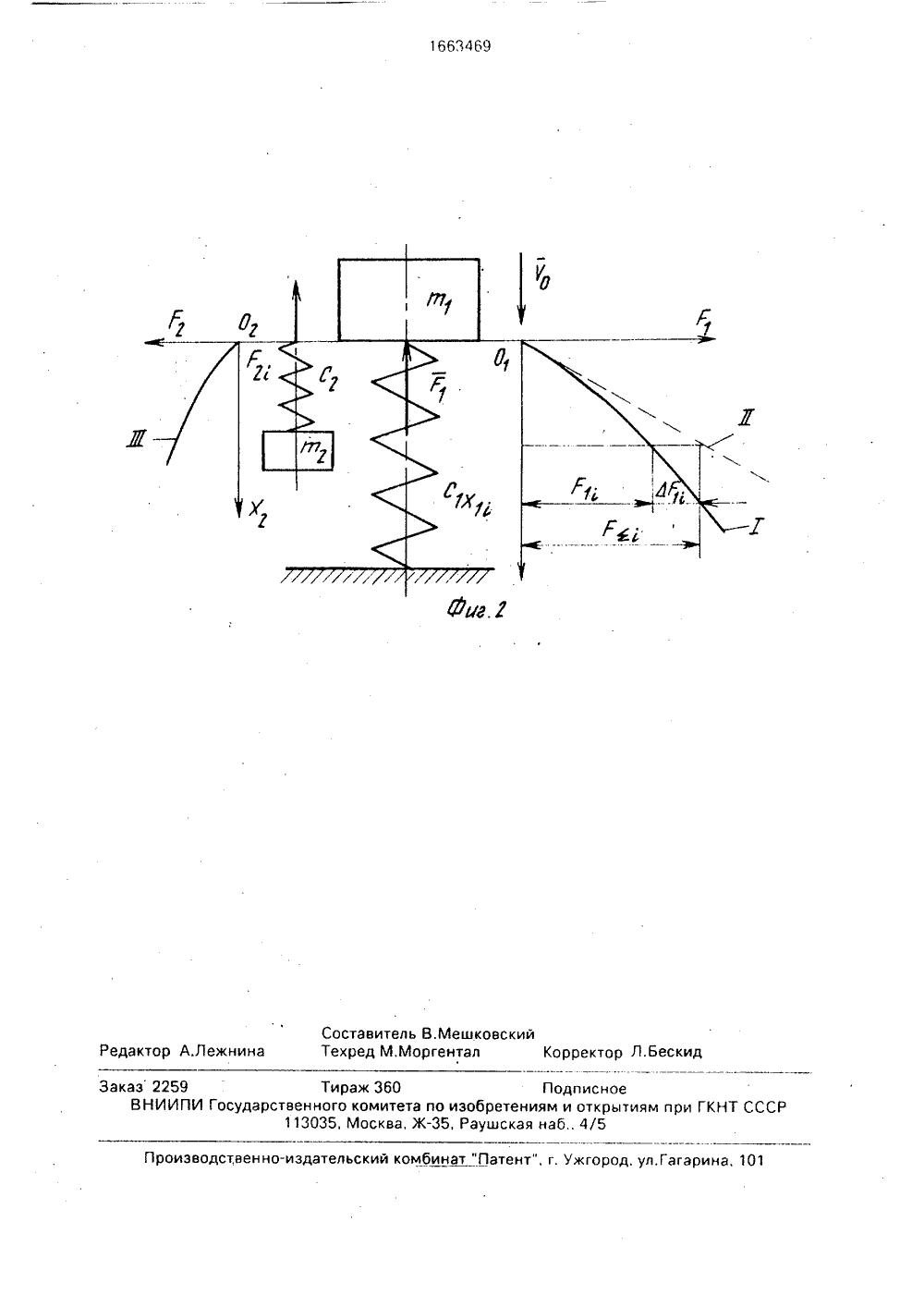

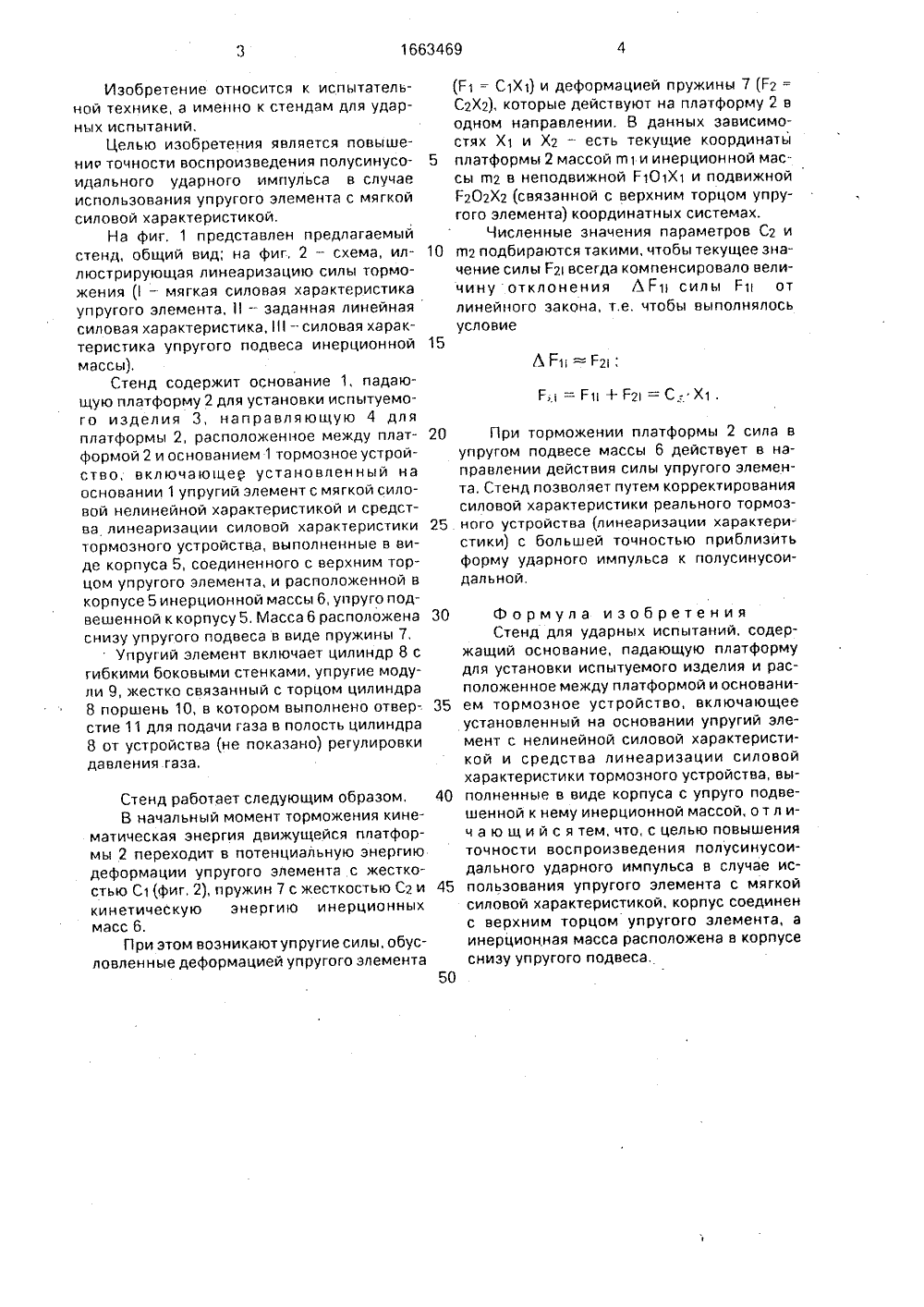

(5 ИСА К АВТОРСКОМУ С ЕЛ ЯСТВУ отехническии ин Городецкий, А.А ля измерения вибред, В.В, Клюева, е, 1978, с, 346-347, тво СССР00, 12,07,88. 54) СТЕНД ДЛЯ У 57) Изобретение ной технике. Цел повышение точно усинусоидального ДАРНЫХ ИСПЫТАНИ относится к испытате ью изобретения являет сти воспроизведения и ударного импульса в с я ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Приборы и системы драции, шума и удара,/ Подкн, 2, М.: МашиностроениАвторское свидетельсМ 1567905, кл, 6 01 М 7/ Ы 1663469 А 1 ЗОБРЕТЕНИ чае использования упругого элемента с мягкой силовой характеристикой, Стенд содержит основание 1, падающую платформу 2 для установки испытуемого изделия 3, Между платформой и основанием расположено тормозное устройство, включающее уп ругий элемент с нелинейной силовой характеристикой и средства линеаризации силовой характеристики тормозного устройства. Данные средства выполнены в виде корпуса 5, соединенного с верхним торцом упругого элемента, и упруго подвешенной к корпусу инерционной массы 6, которая расположена снизу упругого подвеса, При торможении платформы сила, возникающая в упругом подвесе массы, действует в направлении действия силы упругого элемента, что по зволяет приблизить силу торможения к линейной. 2 ил,Изобретение относится к испытательной технике, а именно к стендам для ударных испытаний.Целью изобретения является повышени точности воспроизведения полусинусоидального ударного импульса в случаеиспользования упругого элемента с мягкойсиловой характеристикой,На фиг, 1 представлен предлагаемыйстенд, общий вид, на фиг, 2 - схема, иллюстрирующая линеаризацию силы торможения ( - мягкая силовая характеристикаупругого элемента,- заданная линейнаясиловая характеристика,11 - силовая характеристика упругого подвеса инерционной 15массы).Стенд содержит основание 1, падающую платформу 2 для установки испытуемого изделия 3, направляющую 4 дляплатформы 2, расположенное между платформой 2 и основанием 1 тормозное устройство, включающее установленный наосновании 1 упругий элемент с мягкой силовой нелинейной характеристикой и средства линеариэации силовой характеристики 25тормозного устройства, выполненные в виде корпуса 5, соединенного с верхним торцом упругого элемента, и расположенной вкорпусе 5 инерционной массы 6, упруго подвешенной к корпусу 5. Масса 6 расположена 30снизу упругого подвеса в виде пружины 7,Упругий элемент включает цилиндр 8 сгибкими боковыми стенками, упругие модули 9, жестко связанный с торцом цилиндра8 поршень 10, в котором выполнено отвер-. 35стие 11 для подачи газа в полость цилиндра8 от устройства (не показано) регулировкидавления газа,Стенд работает следующим образом, 40 В начальный момент торможения кинематическая энергия движущейся платформы 2 переходит в потенциальную энергию деформации упругого элемента.с жесткостью С 1(фиг, 2), пружин 7 с жесткостью С 2 и 45 кинетическую энергию инерционных масс 6,При этом возникают упругие силы, обусловленные деформацией упругого элемента50(Г 1 = С 1 Х 1) и деформацией пружины 7 (Г 2 = С 2 Х 2), которые действуют на платформу 2 в одном направлении, В данных зависимостях Х 1 и Х 2 - есть текущие координаты платформы 2 массой гп 1 и инерционной массы щ 2 в неподвижной Г 101 Х 1 и подвижной Г 202 Х 2 (связанной с верхним торцом упругого элемента) координатных системах.Численные значения параметров С 2 и п 12 подбираются такими, чтобы текущее значение силы Г 2 всегда компенсировало величину отклонения ЛР 1 силы Г 1 от линейного закона, т,е. чтобы выполнялось условиеЛ г.11 = Г 21:ГО = Гц + Г 2 = С -, Х 1При торможении платформы 2 сила в упругом подвесе массы 6 действует в направлении действия силы упругого элемента, Стенд позволяет путем корректирования силовой характеристики реального тормозного устройства (линеаризации характеристики) с большей точностью приблизить форму ударного импульса к полусинусоидальной,Формула изобретения Стенд для ударных испытаний, содержащий основание, падающую платформу для установки испытуемого изделия и расположенное между платформой и основанием тормозное устройство, включающее установленный на основании упругий элемент с нелинейной силовой характеристикой и средства линеаризации силовой характеристики тормозного устройства, выполненные в виде корпуса с упруго подвешенной к нему инерционной массой, о т л ич а ю щ и й с я тем, что, с целью повышения точности воспроизведения полусинусоидального ударного импульса в случае использования упругого элемента с мягкой силовой характеристикой, корпус соединен с верхним торцом упругого элемента, а инерционная масса расположена в корпусе снизу упругого подвеса,1663469 Составитель В.МешковскийТехред М.Моргентал ректор Л.Беск едактор А.Лежнин роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 каз 2259 ВНИИП Тираж 360арственного комитета по изобр 113035, Москва, Ж, Рауш Подписноеениям и открытиям при ГКНТ СССая наб., 4/5

Смотреть

Заявка

4602447, 03.11.1988

НОВОСИБИРСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ

АНИЩЕНКО ОЛЕГ АЛЕКСАНДРОВИЧ, ГОРОДЕЦКИЙ ВЛАДИМИР ПЕТРОВИЧ, РЫКОВ АНАТОЛИЙ АРКАДЬЕВИЧ, ТИТОРЕНКО ВИКТОР ПЕТРОВИЧ

МПК / Метки

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

Опубликовано: 15.07.1991
