Способ измерения параметров диэлектриков цилиндрической формы

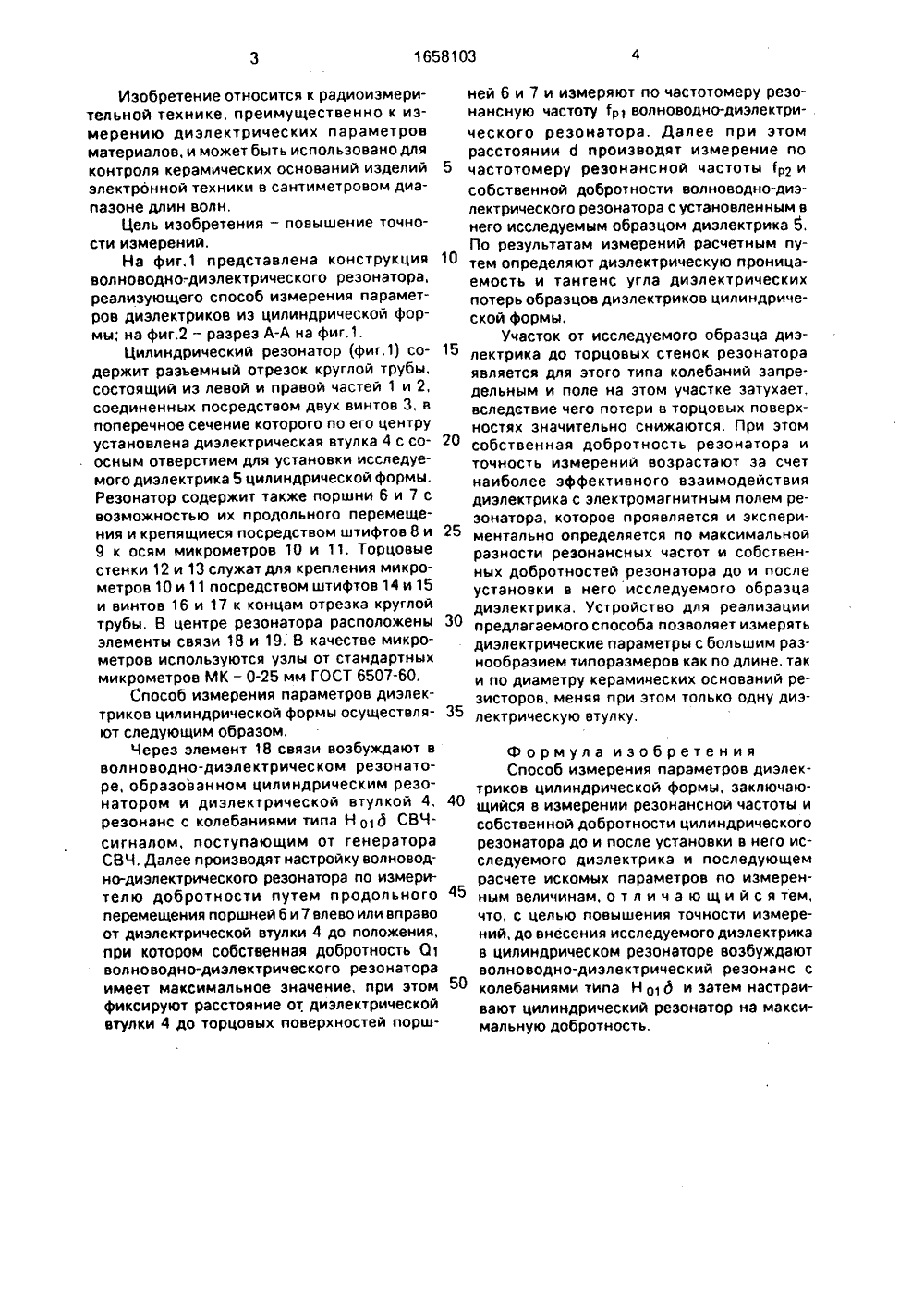

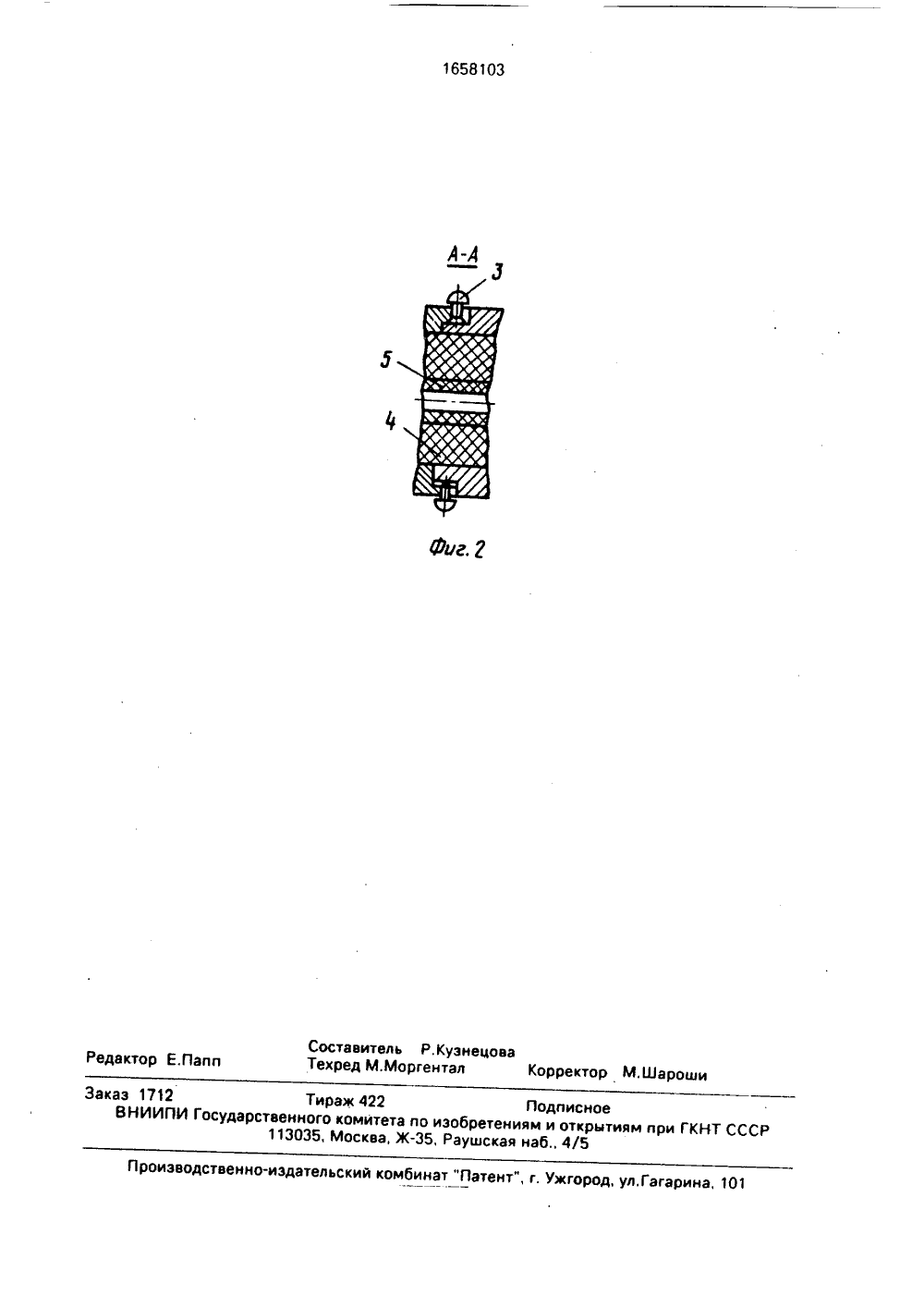

ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ С ЕЛЬСТВ для контроля ке изобретения мерений. В ци возбуждают во резонанс путем трической соос резонатор на м поршнями 6 и исследуемый д зонансные част ности цилиндр после внесени электрика 5, и параметры исс 2 ил. тод измерения ипе колебаний 4, с. 65-70.ТК. - НовосиПАРАМЕТРО ДРИЧЕСКО к радиоизмери- использоваться(Л г.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Валенкевич В.А. и др, Меи 19 д круглых стержней наНо 1. - Метоология, 1970. МТезисы докладов Ч Вбирск, 1987, с, 36-37.(54) СПОСОБ ИЗМЕРЕНИЯДИЭЛЕКТРИКОВ ЦИЛИФОРМЫ(57) Изобретение относитсятельной технике и может рамических изделий. Цель повышение точности иэлиндрическом резонаторе лноводно-диэлектрический размещения в нем диэлекной втулки 4, настраивают аксимальную добротность 7, затем помещают в него иэлектрик 5. Измеряют реоты и собственные добротического резонатора до и я в него исследуемого дио которым рассчитывают ледуемого диэлектрика 5.40 45 50 Изобретение относится к радиоиэмерительной технике, преимущественно к измерению диэлектрических параметров материалов, и может быть использовано для контроля керамических оснований иэделий электронной техники в сантиметровом диапазоне длин волн.Цель изобретения - повышение точности измерений.На фиг.1 представлена конструкция волноводно-.диэлектрического резонатора, реализующего способ измерения параметров диэлектриков из цилиндрической формы; на фиг.2 - разрез А-А на фиг.1,Цилиндрический резонатор (фиг.1) содержит разъемный отрезок круглой трубы, состоящий из левой и правой частей 1 и 2, соединенных посредством двух винтов 3, в поперечное сечение которого по его центру установлена диэлектрическая втулка 4 с соосным отверстием для установки исследуемого диэлектрика 5 цилиндрической формы, Резонатор содержит также поршни 6 и 7 с возможностью их продольного перемещения и крепящиеся посредством штифтов 8 и 9 к осям микрометров 10 и 11, Торцовые стенки 12 и 13 служат для крепления микрометров 10 и 11 посредством штифтов 14 и 15 и винтов 16 и 17 к концам отрезка круглой трубы. В центре резонатора расположены элементы связи 18 и 19, В качестве микрометров используются узлы от стандартных микрометров МК - 0-25 мм ГОСТ 6507-60.Способ измерения параметров диэлектриков цилиндрической формы осуществляют следующим образом,Через элемент 18 связи возбуждают в волноводно-диэлектрическом резонаторе, образованном цилиндрическим резонатором и диэлектрической втулкой 4, резонанс с колебаниями типа Н оД СВЧ- сигналом, поступающим от генератора СВЧ. Далее производят настройку волноводно-диэлектрического резонатора по измерителю добротности путем продольного перемещения поршней 6 и 7 влево или вправо от диэлектрической втулки 4 до положения, при котором собственная добротность О волноводно-диэлектрического резонатора имеет максимальное значение, при этом фиксируют расстояние от диэлектрической втулки 4 до торцовых поверхностей порш 5 10 15 20 25 30 35 ней 6 и 7 и измеряют по частотомеру резонансную частоту 1 я волноводно-диэлектрического резонатора. Далее при этом расстоянии б производят измерение по частотомеру резонансной частоты р и собственной добротности волноводно-диэлектрического резонатора с установленным в него исследуемым образцом диэлектрика 5. По результатам измерений расчетным путем определяют диэлектрическую проницаемость и тангенс угла диэлектрических потерь образцов диэлектриков цилиндрической формы.Участок от исследуемого образца диэлектрика до торцовых стенок резонатора является для этого типа колебаний запредельным и поле на этом участке затухает, вследствие чего потери в торцовых поверхностях значительно снижаются, При этом собственная добротность резонатора и точность измерений возрастают за счет наиболее эффективного взаимодействия диэлектрика с электромагнитным полем резонатора, которое проявляется и экспериментально определяется по максимальной разности резонансных частот и собственных добротностей резонатора до и после установки в него исследуемого образца диэлектрика, Устройство для реализации предлагаемого способа позволяет измерять диэлектрические параметры с большим разнообразием типоразмеров как по длине, так и по диаметру керамицеских оснований резисторов, меняя при этом только одну диэлектрическую втул ку. Формула изобретения Способ измерения параметров диэлектриков цилиндрической формы, заключающийся в измерении резонансной частоты и собственной добротности цилиндрического резонатора до и после установки в него исследуемого диэлектрика и последующем расчете искомых параметров по измеренным величинам, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерений, до внесения исследуемого диэлектрика в цилиндрическом резонаторе возбуждают волноводно-диэлектрический резонанс с колебаниями типа Н о д и затем настраивают цилиндрический резонатор на максимальную добротность.1658103Составитель Р,Кузнецова Редактор Е.Папп Техред М.Моргентал Корректор М.Ш аказ 1712 Тираж 422 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10
