Способ моделирования структуры поликристаллов

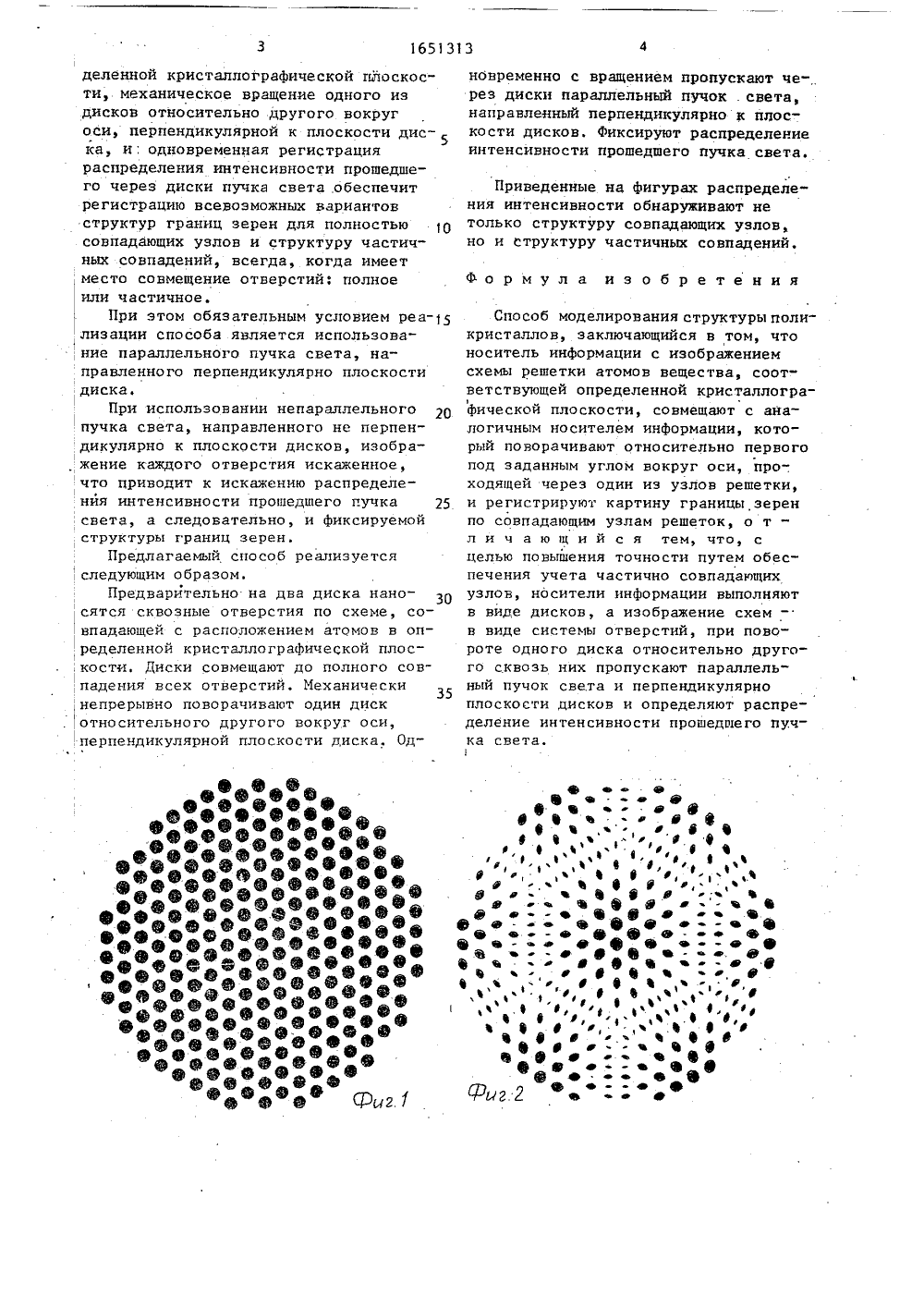

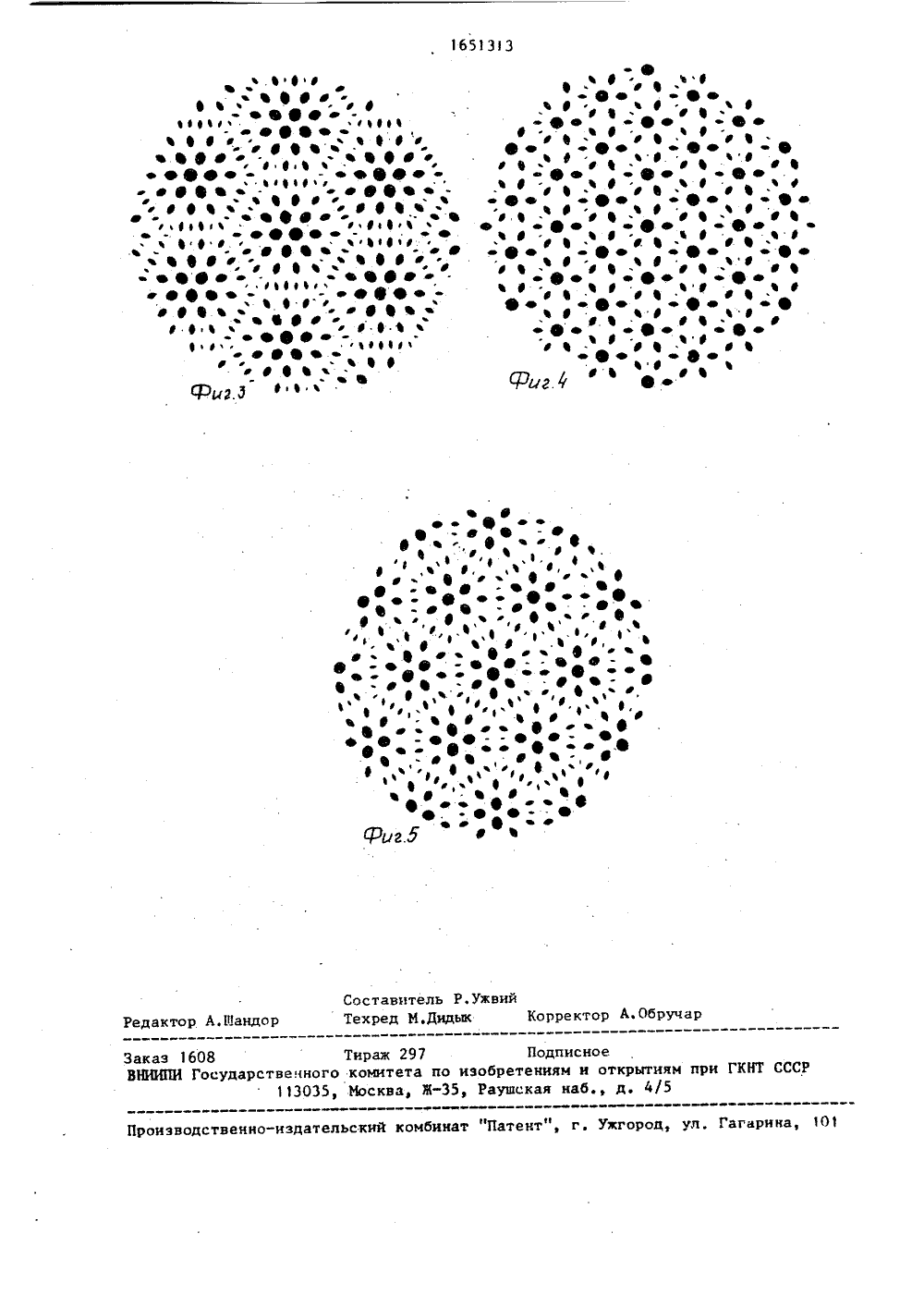

О 91 Ш 1 р)5 С О 9 В 23/26 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДЮфСТВЕННЫЙ КОМИТЕТПО ИааРЕТЕНИЯМ И ОТНР 1 ЫТИЯМП 1 ЭИ ГКНТ СССР(71) Харьковский государственный университет им, А.М.Горького(54) СПОСОБ МОДЕЛИРОВАНИЯ СТРУКТУРЫПОЛИКРИСТАЛЛОВ(57) Изобретение касается научных моделей по кристаллографии, Физике металлов и металловедению и может бытьиспользовано при изучении свойств границ зерен. Целью изобретения является повышение точности моделированияпутем обеспечения учета частично соИзобретение относится к кристаллографии, а также к физике металлов.Целью изобретения является повышение точности моделирования путемобеспечения учета частичного совпадения узлов,На фиг. показана схема расположения отверстий в диске, соответствующая взаимному расположению атомов вплоскости для кубической гранецентрированной решетки; на фиг.2-5 - примеры распределения интенсивности пучкасвета, прошедшего через диски; нослеповорота одного нз них относительнодругого.СуществО способа сводится к тому,что выполняют носитель информации в впадающих узлов. Для получения полнойинформации о возможных структурах границ зерен при непрерывном измененииугла поворота одного зерна относительно другого совмещают два диска сосквозными отверстиями в них, расположенными по схеме, совпадающей с расположением атомов в определенной кристаллографической плоскости, до полного совпадения всех отверстий обоихдисков, через. совмещенные диски,перпендикулярно их плоскости, пропускают параллельный пучок света, механически поворачивают один из дисковвокруг оси, проходящей через центродного из отверстий, и регистрируютраспределение интенсивности прошедше-,го пучка света. 5 ил. виде дисков с отверстиями, расположенными в соответствии с расположением узлов в соответствующей кристаллографической плоскости заданной схемы ре" щетки атомов вещества. Затем совмещают диски и один из них поворачивают относительно другого вокруг оси, проходящей через один из узлов под заданным углом. Через совмещенные диски при Нх повороте пропускают параллельный лучок света перпендикулярно плоскости дисков и регистрируют . распределение интенсивности прошедшего пучка света.Выполнение схемы расположения сквозных отверстий в диске, соответ" ствующей расположению атомов в опре1651313 деленной кристаллографической плоскости, механическое вращение одного издисков относительно другого вокругоси, перпендикулярной к плоскости диска, и; одновременная регистрацияраспределения интенсивности прошедшего через диски пучка света обеспечитрегистрацию всевозможных вариантовструктур границ зерен для полностьюсовпадающих узлов и структуру частичных совпадений, всегда, когда имеет,место совмещение отверстий; полноеили частичное.При этом обязательным условием реа лизации способа является использование параллельного пучка света, направленного перпендикулярно плоскостидиска,При использовании непараллельногопучка света, направленного не перпендикулярно к плоскости дисков, изображение каждого отверстия искаженное,что приводит к искажению распределения интенсивности прошедшего гучка 25света, а следовательно, и фиксируемойструктуры границ зерен,Предлагаемый способ реализуетсяследующим образом.Предварительно на два диска наносятся сквозные отверстия по схеме, совпадающей с расположением атомов в определенной кристаллографичеСкой плос,кости. Лиски совмещают до полного совпадения всех отверстий, Механическинепрерывно поворачивают один дискотносительного другого вокруг оси,,перпендикулярной плоскости диска. ОдЕФФ Ф ФФФФФФ ФФФЕ ФФФФФФФФФ ФФФФФЕФФЕЕФЕ ФФ Ф Ф ФФ Ф 9 9 Ф Ф ФФФФЕ Ф ФФФФФФФФ Ф ФФФФФФФЕФФФФ Ф ФФ Ф Ф Ф Ф Ф ЭФ Ф Ф Ф Ф ФФФФФФФФФФФ Ф ФФФФФФФФфф ф Ф ФЕФФФЕФФ,ФФФЕФЕЕЕФФФФ Е Ф ФФФЕФФ Ф Ф ФФФФФФФФФФ Ф Ф Ф Ф 9 Ф ФФ Ф Ф Ф Ф ФФФ ФФФ ф Ф (Ри 2. 1 новременно с вращением пропускают че-рез диски параллельный пучок света,направленный перпендикулярно к плоскости дисков, Фиксируют распределениеинтенсивности прошедшего пучка света. Приведенные на фигурах распределения интенсивности обнаруживают не только структуру совпадающих узлов, но и структуру частичных совпадений. Формула изобретения Способ моделирования структуры поли- кристаллов, заключающийся в том, что носитель информации с изображением схемы решетки атомов вещества, соответствующей определенной кристаллографической плоскости, совмещают с аналогичным носителем информации, который поворачивают относительно первого под заданным углом вокруг оси, проходящей через один из узлов решетки, и регистрируют картину границы зерен по совпадающим узлам решеток, о т - л и ч а ю щ и й с я тем, что, с целью повышения точности путем обеспечения учета частично совпадающих узлов, носители информации выполняют в виде дисков, а изображение схем - в виде системы отверстий, при повороте одного диска относительно другого сквозь них пропускают параллельный пучок света и перпендикулярно плоскости дисков и определяют распределение интенсивности прошедшего пучка света.%юФФффРиг 5 е а Составитель Р.ужвийТехред М,Дидик Корректор А.Обручар Редактор А,Шандор Заказ 1608 Тираж 297 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101-ф)е-ффефеФФфе ф ф) е .) в . ф ) еФе фе еф ф) В - ф ) Е) Ею аУ с.фе ф ф .ъ Ф )% Фъ% ) е фе еэ фе ф))Ф ФФ Фефеефееф .%.%Ф )%а) ефе ее ефе еффф фарфе ее арф ) ф ф фф фф.ф )феферф
