Способ изготовления изделий из полимерных материалов с использованием лентоносителя

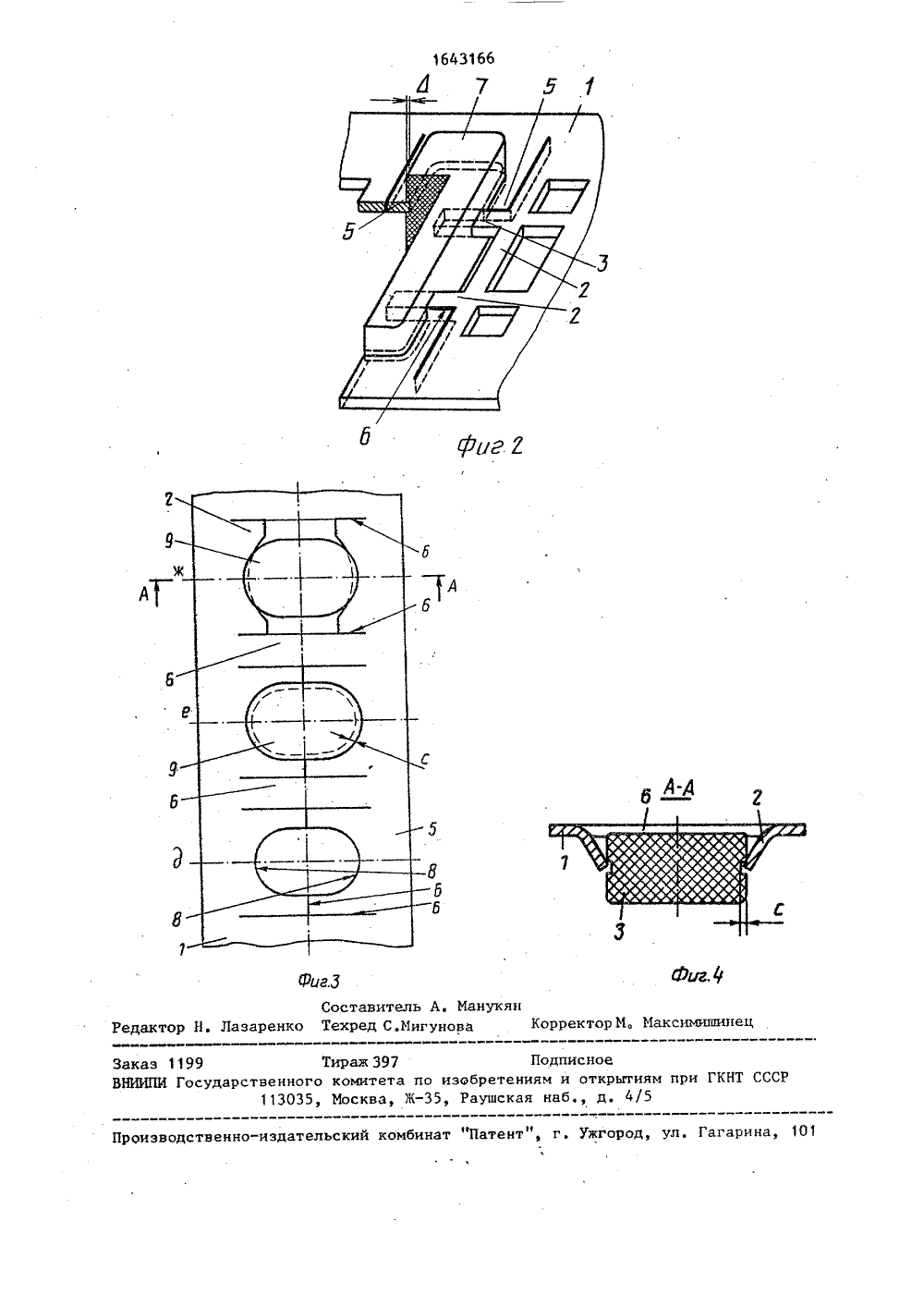

ОЧЮТИ СОВЕТСНИХсааиеюиикРЕСПУБЛИК 09) (3 у А 1 1)5 В 29 С 45/ ПИСАЙ ЕЛЬСТВУ ЛИЙ ИЗЛЬЗОВАх паюююащи нщеатИЗОБРЕТИНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(57) Изобретение относится к переработке полимерных материалов в изделия и позволяет повысить точностьи качество изделий за счет повьпдения точности фиксации изделия на те1643166 нологических позициях и за счет того,что на изделии не образуется облояпри его Формовке. Лепестки лентоносителя 1 выполнены в неи посредствомнадрезов, а ширина лепестков большещнрины изделия. При Формовке изделийконец лепестков размещают в теле иэ. делия. Поскольку депесток плотно прилегает к лентоносителю по линиям надреэов, то облоя вдоль лепестков по Изобретение относится к переработке полимерных материалов в изделия,в частности для изготовления изделийс использованием лентоносителя,Цель изобретения - повышение точности и качества изготавливаемых полимерных изделий.На Фиг. 1 показан-лентоносительдпя получения, армированных: полимерных 25изделий: на Фиг. 2 - участок лентоносителя с.изделиями; на фиг. 3 - лентоноситель для получения полимерных изделий без арматуры; на Фиг. 4 - разрезА-А на Фиг. 3 (в момент удаления из 30делия из лентоносителя).П р и м е р 1 При изготовленииизделий с арматурой в лентоносителе1 пробивают пазы, образующие входящую в изделие арматуру 2 и перемычки353. Выполняют также в лентоносителе 1вырезы 4 и надрезают лепестки 5 полиниям надрезов 6. Это соответствуетпозиции о лентоносителя 1. Затем выдвигают лентоноситель 1 между половин ками литьевой Формы (не показана) исмыкают ее. В полость Формы подаютпластическую массу, получая изделие7. При этом между лепестками 5 и арматурой 2 облоя не образуется, поскольку они плотно, без зазора прилегают друг к другу, по линиям надрезов6, Это соответствует позиции 6 лентоносителя.Затем Форму раскрывают и перемещают лентоноситель на позицию , где 5 Ообрезают перемычки 3. После этого изделие 7 удерживается на ленте тольколепестками 5, поскольку размеры контуров вырезов 4 в них меньше размеровизделия на величину Затем лентоноситель 1 двигают дальше на позицию 8 и удаляют изделие линиям надрезов не образуется. Затемизделие подвергают дальнейшей обработке. Широкие и поэтому более жесткие лепестки позволяют точно Фиксировать изделие на последующих технологических позициях. Готовые изделияполучают, вытаскивая из изделия концылепестков или выталкивая изделия излентоносителя. При этом изделие сразупадает в тару. 4 ил. прикладывая растягивающее усилие ккраям, ленты, При этом лепестки 5 выдвигаются из изделия 7, освобождая его,и изделия падают в тару,П р и м .е р 2. Дпя изготовленияизделий из пластических масс без арматуры (Фиг ,3) в лентоносителе 1надрезают лепестки 5 по линиям надрезов б и делают вырезы 8 в лепестках5. Это соответствует позиции о лентоносителя 1. Затеи лентоноситель .вдвигают иежду половинками литьевой Формы(не показано) н смыкают ее, в полостьФормы подают пластическую массу и Формируют из нее изделие 9. Это соответствует позиции 6, Затем Форму раскрывают и переиецают ленту на позицию Ж.Изделие 9 удерживается в лейтоносителе только лепестками 5. После чегонадавливают на изделие 9 и выталкивают его из лентоносителя в тару. Формула и з обретения Способ изготовления изделий из полииерныхматериалов с использованием лентоносителя, имеюцего вырезы и лепестки, заключающийся в Формовании изделия в вырезах лентоносителя, концы лепестков которого размещают в теле изделия, и последующем удалении лентоносителя, о т л н ч а ю щ и й с я тем, что, с целью повышения качества и точности изготовления изделий, лепестки лентоносителя выполнены посредством надрезов, причем перина каждого лепестка больше ширины изделия, конец лепестка, размещаемый в теле изделия, выполнен повторяющим контур иэделия, а удаление лепестков лентоносителя из изделия осуществляют путем вытягивания лепестков из. тела изделия или выталкивания изделия из лентоносителя.1643166А 7 Фиг Составитель А. МанукяРедактор Н, Лазаренко Техред С,Мигунова ректор М, Максимишинец Заказ 1199 Тираж 397 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 комбинат "Патент", г, Ужгород, ул, Гагарина, 10 роизводственно-издател
